排煙設備の排煙口も、建築設備定期検査で欠かせない確認対象です。
煙を有効に排出できる位置にあるか、手動開放装置が確実に動くかどうかは、実際に火災が起きたときの避難や消火活動を大きく左右します。
とはいえ、検査当日にどの部分をどんな基準で見られるのか、把握できていない方も多いのではないでしょうか。

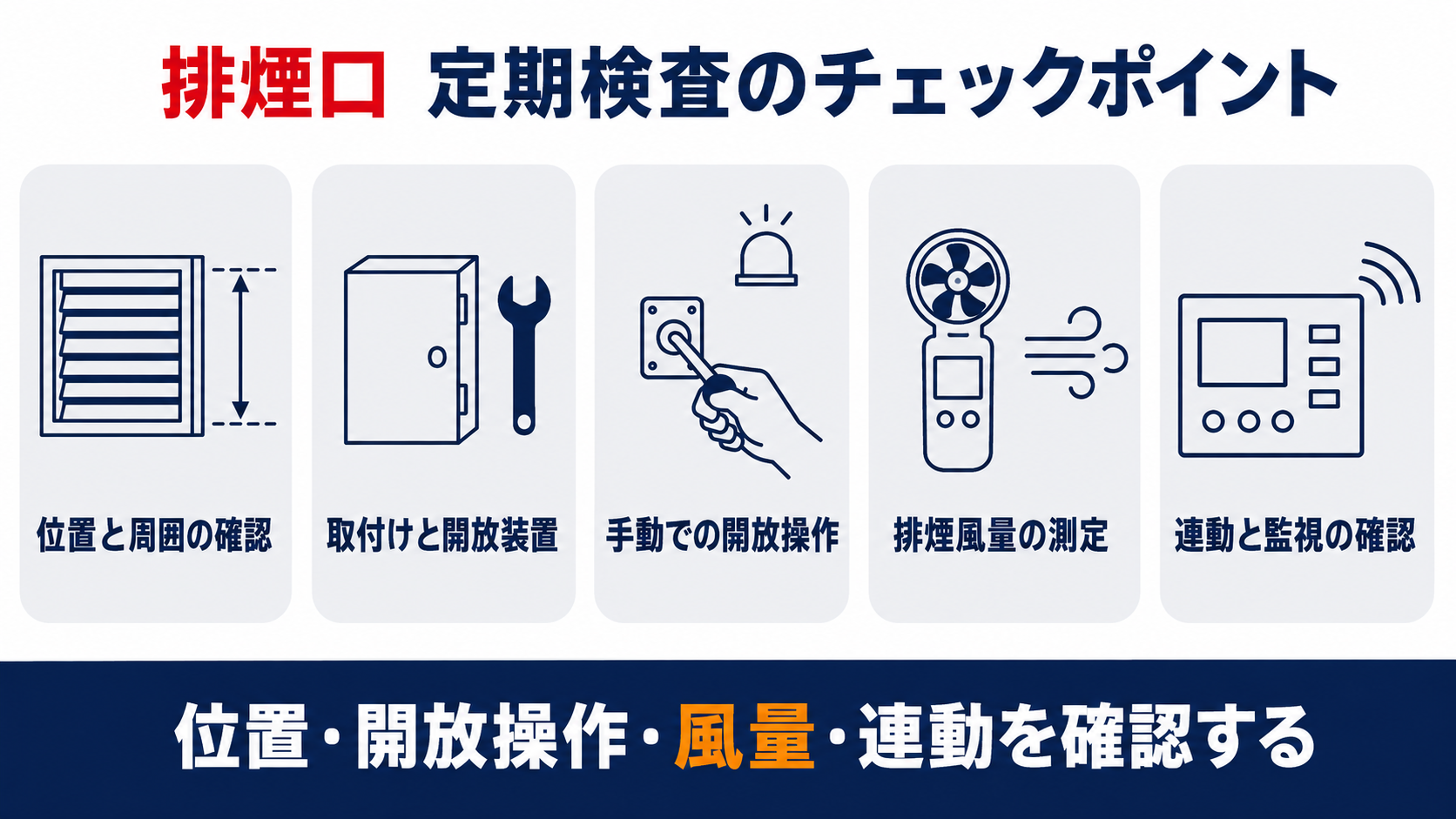

本記事では、排煙口に関する10の検査事項を５つの視点に整理し、検査方法と判定基準を解説します。
排煙口が検査でどこを見られるのか、正直よく分かっていません。
排煙口は、位置や周囲の状況、手動開放装置の作動など10の検査事項で確認されます。
ひとつずつ順番に見ていきましょう。
排煙口を手で開けるスイッチがあるのは知っていますが、動かしたことはありません。
検査では実際にワイヤーやボタンを操作して、排煙口が確実に開くかどうかまで確認します。
次から詳しく解説しますね。
- 排煙口は防煙区画部分の各部分から水平距離30m以下となる位置に設け、直接外気に接する場合を除き排煙風道に直結します。
- 周囲に開放を妨げる障害物がないこと、取付けが堅固で著しい腐食や損傷がないことが判定基準です。
- 手動開放装置は床から80cm以上1.5m以下の高さに設け、操作方法を見やすく表示する必要があります。
- 排煙口の排煙風量は排煙口の断面内５箇所の風速を測定し、規定風量以上であることを計算で確認します。
- 大規模な建物では中央管理室での制御・監視や煙感知器との連動も検査対象です。
▼

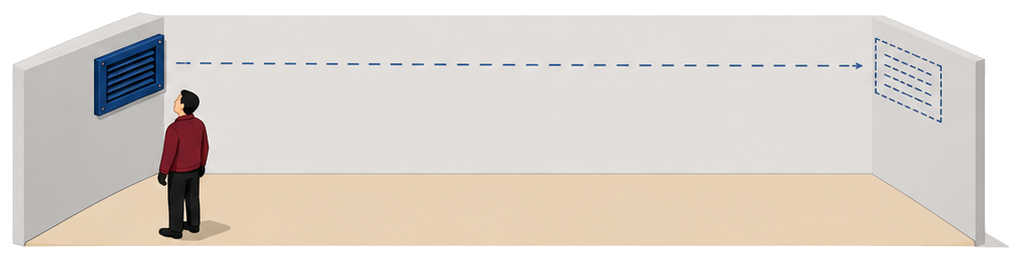

排煙口の位置と周囲の状況はどこまで基準があるのか
検査ではまず、防煙区画からの距離や設置高さ、周囲の状況が基準どおりかを確認します。
天井の高さが３m未満の場合は、天井から80cm以内で防煙壁により区画された部分のうち、防煙壁の下端より上に設けます。
天井の高さが３m以上の場合は、床面から2.1m以上、かつ天井高さの２分の１以上の壁の部分に設ける必要があります。
検査事項(12)の周囲の状況では、排煙口の開放を妨げる障害物が置かれていないかも確認します。
棚や什器の配置換えで、いつの間にか排煙口の前をふさいでいないか、日頃から目を配っておきたいポイントです。
排煙口の位置に細かい基準があるとは、知りませんでした。
天井の高さによって設置できる位置の基準が変わりますので、増改築の際は特に注意が必要です。

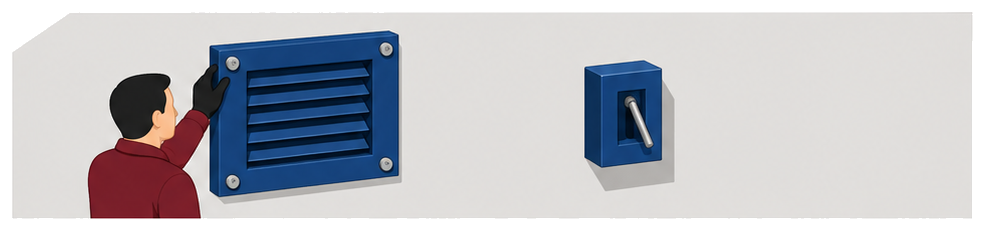

排煙口の取付けと手動開放装置はどこまで劣化を許容できるのか
また、いざというときに操作する手動開放装置の周りに、物が置かれていないかもあわせて見ます。
「著しい腐食」にあたるかどうかは、基準書が定める腐食状況の判定基準にもとづいて判断されます。
検査事項(14)の手動開放装置の周囲の状況では、品物等が置かれて操作に支障が生じていないかを確認します。
容易に近づけない場所に物が積まれている状態も、是正の対象です。
非常時にすぐ手が届くよう、手動開放装置の周辺は日頃から片付けておくことが大切です。
手動開放装置の前に、脚立を置きっぱなしにしていました。
それだと操作の支障になりますので、次の検査までに片付けておきましょう。

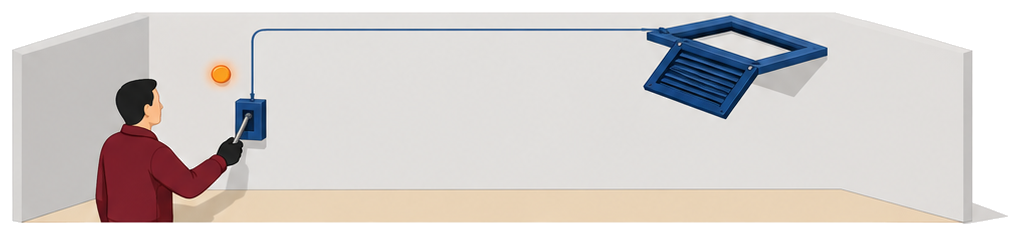

手動開放装置の表示と実際の開放操作はセットで確認する
実際に操作して排煙口が正しく開放されるかどうかまで確認して、初めて合格となります。
検査事項(16)では、ワイヤーによる機械式又は電気式の手動開放装置を実際に操作し、排煙口が容易に開放するかを確認します。
電気式の場合は、開放にあわせて作動表示ランプが点灯することもあわせて見ます。
検査事項(17)の排煙口の開放の状況では、常時閉鎖状態を保持し、開放時の気流で閉じたり著しい振動が生じたりしないかを確認します。
排煙口の回転軸が、排煙の気流方向と平行になるように取り付けられていることも判断材料になります。
手動開放装置は、表示さえあれば大丈夫だと思っていました。
表示だけでなく実際に操作して排煙口が開くところまで確認しますので、動きが悪ければその場で分かります。
排煙口の排煙風量はどうやって測定し合格ラインを判定するのか
検査では実際に風速を測定し、計算式にあてはめて規定風量以上かどうかを確認します。
複数の防煙区画にかかる排煙機の場合は、床面積が最大となる区画の１平方メートルにつき２立方メートル以上の能力が求められます。

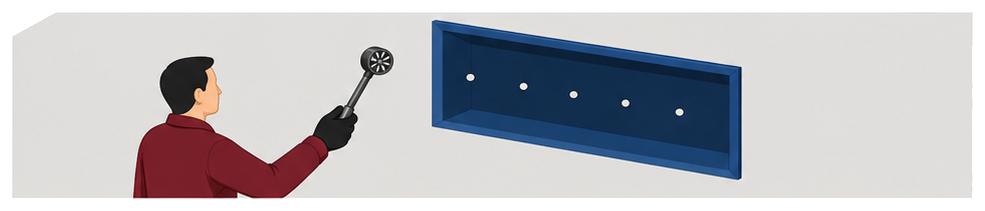

測定は排煙口の断面内５箇所で風速を測り、平均風速を60倍した値に排煙口の面積を掛けて風量を算出します。
この検査事項は毎年全数を測定するとは限らず、１年から３年までの間隔で特定行政庁が定める時期に実施する運用も認められています。
天井チャンバー方式の場合は、システム天井の吸込み口や天井チャンバー内の集煙口など、決められた箇所で測定します。
風量まで測るとは、ずいぶん本格的な検査なんですね。
計算式にあてはめて規定の風量を満たしているかまで確認しますので、安心してお任せください。

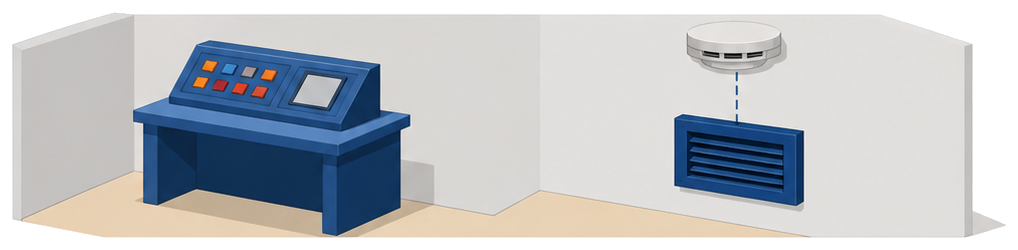

大規模建物特有の中央管理室連動と煙感知器連動はどう検査するのか
中央管理室からの遠隔操作や、煙感知器との自動連動もあわせて検査対象になります。
検査では、連動制御盤から排煙口を遠隔で開放させ、正常に開放することを現地でも確認します。
同一防煙区画に複数の排煙口がある場合は、同時に開放する連動機構が作動することもあわせて見ます。
検査事項(20)では、発煙試験器等を使って煙感知器との連動を確認し、排煙口が支障なく開放するかを見ます。
換気口の近くや厨房のように煙が停留しやすい場所は誤作動を起こしやすいため、感知器の設置位置にも注意が必要です。
うちのビルは高さがあるので中央管理室があります。
そこまで確認されているとは知りませんでした。
遠隔操作や煙感知器との連動まで、実際に動かして確認いたします。
気になる点があれば検査の際にご相談ください。
よくある質問
まとめ
排煙口がどこを見られているのか、これでよく分かりました！
手動開放装置の周り、次の検査までに片付けておきます。
それは安心です。
お困りの際は㈱防災屋でもご相談を承っております。
