特別避難階段の付室や非常用エレベーターの乗降ロビーには、給気口とセットになった「特殊な構造の排煙設備」が設けられていることがあります。
排煙機で強制的に煙を吸い出す通常の機械排煙とは異なり、各室の給気口から空気を取り込みながら排煙口から自然に近い形で煙を排出する仕組みです。
建築設備定期検査では、この排煙口・給気口・手動開放装置についても、専用の検査事項に沿って確認されます。

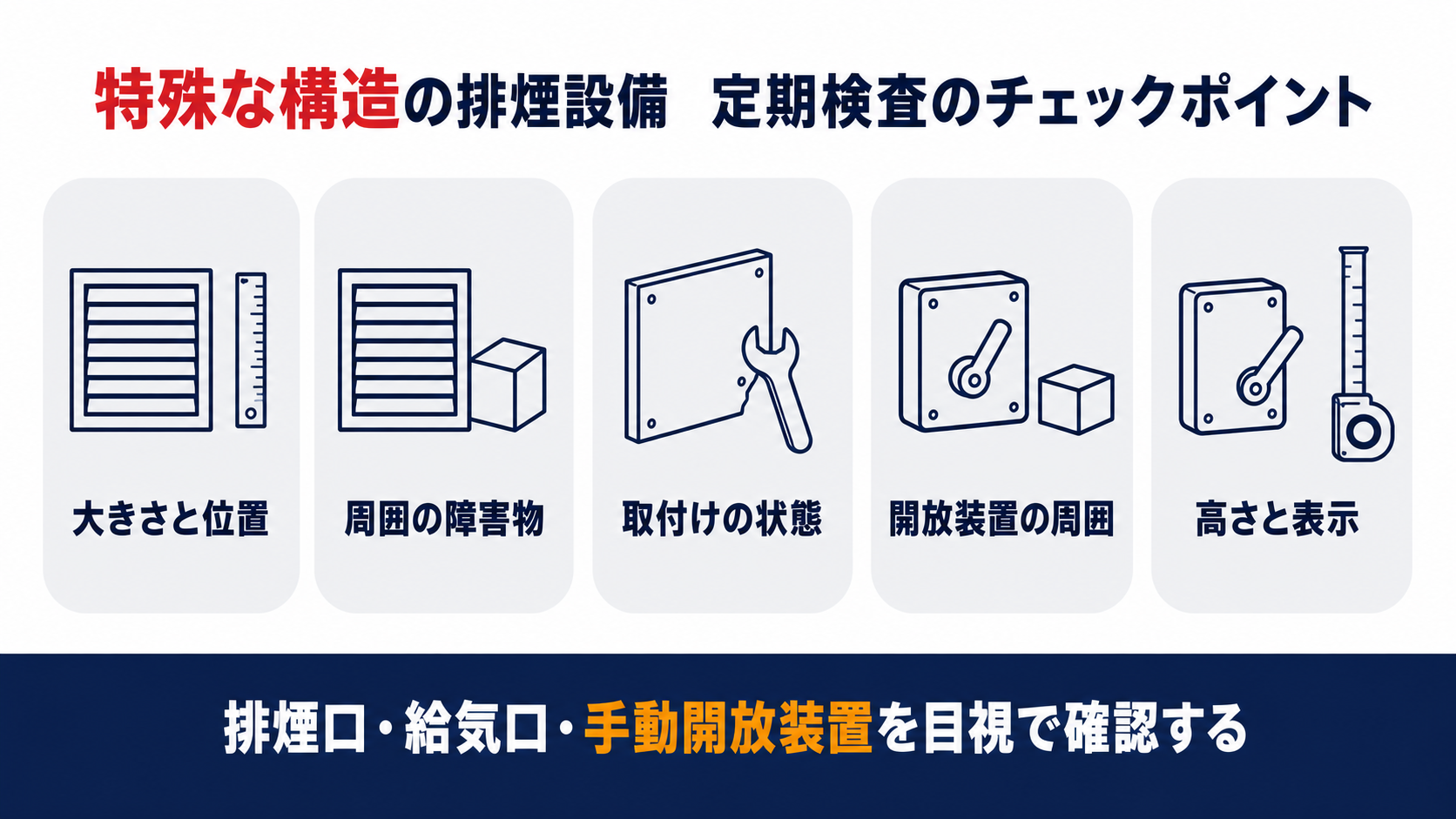

本記事では、特殊な構造の排煙設備に関する５つの検査事項を、検査方法と判定基準とあわせて解説します。
特別避難階段の付室にも排煙設備があるって聞きましたが、いつもの排煙口とは違うんですか。
はい、この付室には給気口とセットになった特殊な構造の排煙設備が使われていることがあります。
検査事項を順番に見ていきましょう。
給気口なんて、正直あることも知りませんでした。
給気口は排煙口とセットで機能しますので、両方の状態を確認することが大切です。
次から詳しく解説しますね。
- 特別避難階段の付室や非常用エレベーターの乗降ロビー等には、給気口とセットになった特殊な構造の排煙設備が設けられていることがあります。
- 排煙口の大きさは床面積の550分の１以上60分の１以下、設置位置は水平距離30m以下であることが判定基準です。
- 排煙口・給気口の周囲に障害物がないこと、取付けが堅固で著しい腐食・損傷がないことを確認します。
- 手動開放装置は周囲に障害物がなく、床面から80cm以上1.5m以下の高さで使用方法が表示されていることが判定基準です。
- いずれかに不適合があれば要是正として報告書に記載されます。
▼

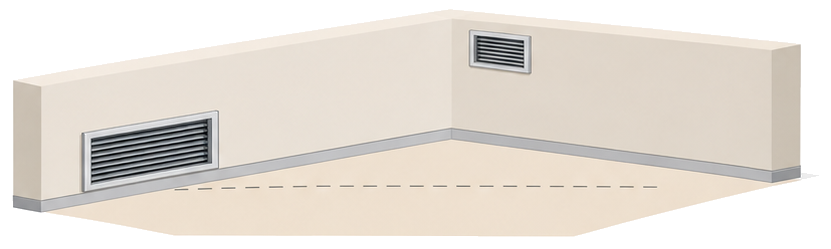

排煙口と給気口の大きさや位置はどう判定するのか
まずは排煙口と給気口そのものの大きさと設置位置から確認していきましょう。
設置位置についても、天井又は壁の上部（天井から80cm以内）に設け、直接外気に接することが必要です。
給気口は逆に、壁の下部（天井高さの２分の１未満の位置）に設けます。
平面上は、防煙区画部分の各部分から排煙口の一に至る水平距離30m以下であることも確認します。
避難安全検証法等による設計の場合は、その設計図書が定める基準に適合しているかで判断します。
排煙口だけじゃなくて、給気口の場所まで決まっているんですね。
はい、給気口は壁の下部に、排煙口は天井や壁の上部にと、位置がそれぞれ決まっています。
次は周囲の状況を見てみましょう。
排煙口と給気口の周囲に物を置いてはいけないのはなぜか
検査事項(33)では、排煙口・給気口の周囲に排煙や給気を妨げる障害物がないかを確認します。
たとえば排煙口の真下に段ボール箱や什器が積み上げられていれば、それだけで是正の対象になります。
給気口側でも同様に、前面がふさがれていれば外気の取り込みができなくなります。
付室や乗降ロビーは物置代わりに使われがちな場所なので、日頃の管理が特に重要です。
検査当日だけでなく、ふだんから周囲に物を置かない習慣づけが有効です。
うちの非常用エレベーターの乗降ロビー、荷物置き場になってしまっているかもしれません。
排煙口や給気口の前に物があると、それだけで是正が必要と判定されてしまいます。
次の検査までに一度確認しておきましょう。
排煙口と給気口の取付けはどこまで劣化したら是正が必要か
検査事項(34)では、取付けの堅固さと劣化・損傷の有無を確認します。
排煙口・給気口が支障なく開放できることもあわせて確認します。
「著しい腐食」に当たるかどうかは、基準書が定める腐食状況の判定基準にもとづいて判断されます。
枠のねじが緩んでいたり、変形して開閉に引っかかりが出ていたりする状態も見落としやすいポイントです。
経年劣化はゆっくり進むため、前回の検査結果と比較しておくと変化に気付きやすくなります。
取付けが緩んでいるかどうかなんて、素人目にはなかなか分かりません。
検査では目視でねじの緩みや腐食の有無を確認しますので、気になる場合は検査結果を確認してみてください。
手動開放装置の周囲はなぜふさいではいけないのか
検査事項(35)では、手動開放装置の周囲に操作の妨げになる障害物がないかを見ます。
火災時に誰でもすぐに操作できることが手動開放装置の役割なので、周囲に物があるだけで機能を果たせなくなります。
椅子や台車などが装置の前に置かれ、容易に近づけない状態も是正の対象です。
付室や乗降ロビーは避難経路そのものでもあるため、平常時から通路と装置周りを空けておく必要があります。
清掃や模様替えのたびに、装置の前をふさいでいないか確認する習慣をつけましょう。
手動開放装置って、実際にどこにあるのか意識したことがありませんでした。
付室や乗降ロビーの壁に取り付けられていますので、次に建物を歩くときに探してみてください。
周囲に物がないかもあわせて確認できます。
手動開放装置の設置高さと表示はどう確認するのか
検査事項(36)は、建築基準法施行令第126条の３第１項第五号の規定にもとづいて判定されます。
天井から吊り下げて設ける場合は、床面からおおむね1.8mの高さに設けることとされています。
あわせて、見やすい方法でその使用方法が表示されていることも確認します。
避難安全検証法等にもとづき基準と異なる位置に設けられている場合は、その設計図書が定める基準に適合しているかで判断します。
表示が色あせて読めなくなっていないかも、検査で見落とされやすいポイントです。
装置の高さまで細かく決まっているんですね。
はい、低すぎても高すぎても、いざというときに操作しづらくなってしまいますので、高さと表示の両方が判定基準になっています。
よくある質問
まとめ
特殊な構造の排煙設備がどこを見られているのか、これでよく分かりました！
付室や乗降ロビーの荷物、片付けておきます。
それは安心です。
