不活性ガス消火設備やハロゲン化物消火設備、粉末消火設備の貯蔵容器や配管には、圧力が上がりすぎたときに作動する安全装置が取り付けられています。
安全装置は容器弁や破壊板と同じ告示で基準が定められていますが、実は設置場所や弁の種類によって基準の中身が細かく分かれています。
消防庁の告示は、貯蔵容器等に設ける安全装置と配管に設ける安全装置を別々に規定し、それぞれ異なる考え方で基準を組み立てています。
今回は安全装置がなぜ弁の種類で基準が変わるのか、容器と配管それぞれの仕組みから解説します。
安全装置ってどれも同じ仕組みだと思っていました。
いえ、設置場所や弁の種類で基準が変わるんですよ。
貯蔵容器と配管でも違うんですか。
はい、まず条文の構造から見ていきましょう。

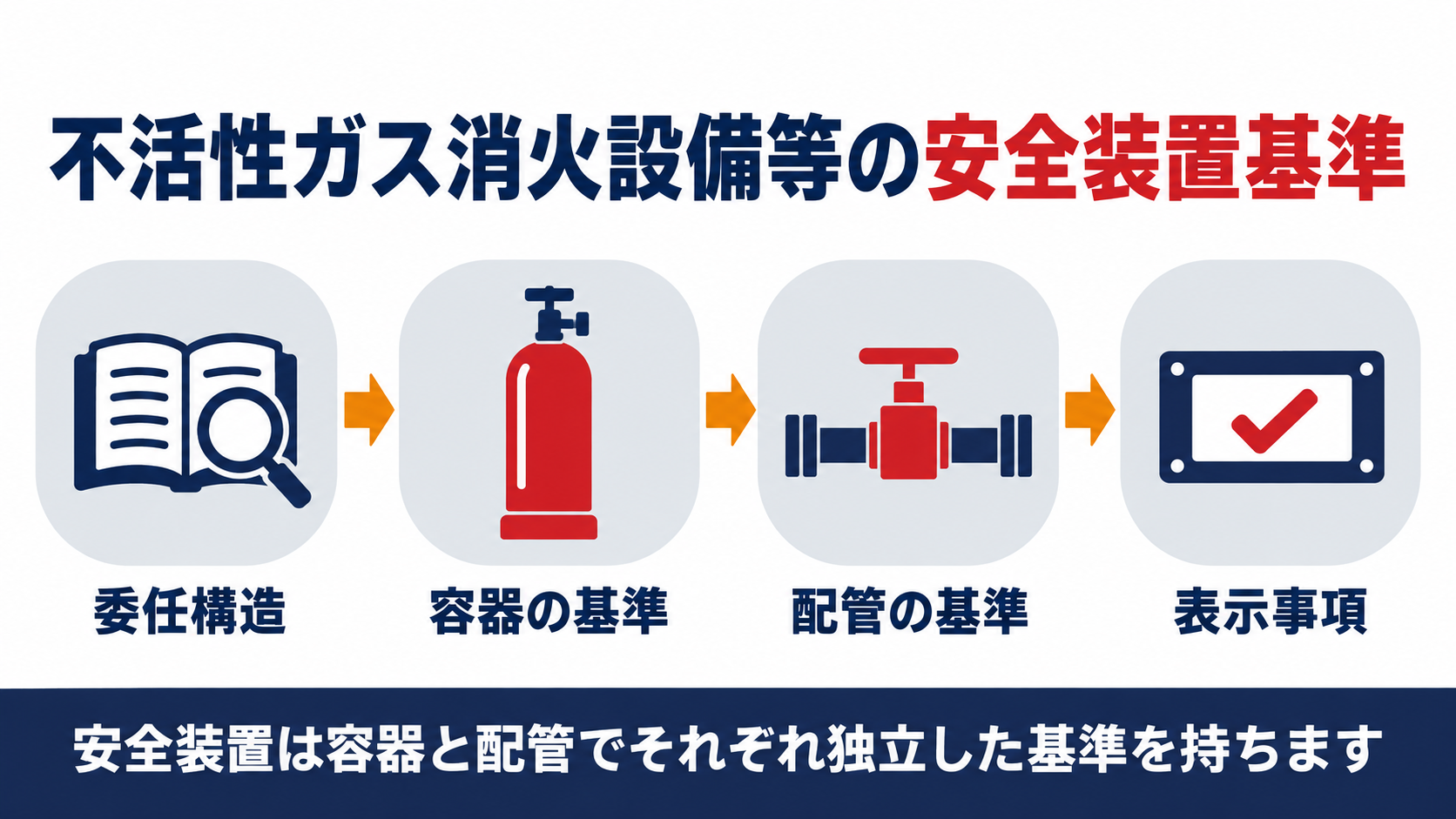

- 安全装置は貯蔵容器等に設けるものと配管に設けるものの２種類に分かれています
- 容器の作り方（継目なし容器か溶接容器か）によって選べる方式が変わります
- 配管の安全装置は蒸気用以外の安全弁と封板式のいずれかで、最高使用圧力を基準に作動圧力が決まります
- 貯蔵容器の安全装置は配管とは異なり容器の耐圧試験圧力を基準に上限と下限が決まります
- 安全装置の表示は蒸気用以外の安全弁で８項目、封板式等で４項目と方式によって異なります
▼
不活性ガス消火設備等の安全装置はなぜ複数の条文にまたがっているのか
圧力が上がりすぎたときに備える安全装置は、消防法施行規則の複数の条文からこの告示にまとめて基準が委任されています。
不活性ガス消火設備の貯蔵容器（施行規則第十九条第五項第六号の二）だけでなく、起動用ガス容器（同項第十三号ニ）、貯蔵容器と選択弁等の間の配管（同項第十二号）にもそれぞれ安全装置を設けることが定められています。
ハロゲン化物消火設備（第二十条）や粉末消火設備（第二十一条）にも同様の規定があり、３つの消火設備に共通する仕組みです。
安全装置がどの条文から委任されているかを知っておくと、点検記録に出てくる根拠条文を読み違えにくくなります。
安全装置ってひとつの条文で決まっているわけじゃないんですね。
はい、貯蔵容器や配管など設ける場所ごとに条文が分かれています。
次はその設置場所の違いを見てみましょう。
安全装置の方式は容器の作り方でどう変わるのか
方式には蒸気用以外の安全弁・封板式・溶栓式・封板溶栓式があり、容器の作り方が選択肢を左右します。
継目なし容器等では、高圧式貯蔵容器や起動用ガス容器など対象によって封板式だけに絞られる場合があります。
一方、溶接容器等では蒸気用以外の安全弁・封板式・溶栓式・封板溶栓式の４方式（貯蔵タンクは溶栓式を除く）から選べます。
封板式や溶栓式は一度作動すると交換が必要ですが、蒸気用以外の安全弁だけは繰り返し使える構造になっています。
容器の作り方まで、方式の選び方に関わってくるんですね。
はい、繰り返し使えるかどうかも方式で変わります。
次は配管側の安全装置を見てみましょう。
配管の安全装置はどんな基準で作動するのか
配管の安全装置は蒸気用以外の安全弁か封板式のいずれかで、作動する圧力の範囲が最高使用圧力を基準に決まります。
上限は最高使用圧力の1.5倍以下、吹出は1.1倍以上、吹止りは0.88倍以上という倍率が使われています。
封板式を選んだ場合も最高使用圧力の1.1倍以上1.5倍以下で作動するというほぼ同じ倍率の考え方が使われており、この数値は配管に設ける破壊板の基準とも共通しています。
配管は貯蔵容器から選択弁等までの区間を指すため、この基準は貯蔵容器そのものの安全装置とは別に確認する必要があります。
配管にも専用の安全装置があるとは思いませんでした。
はい、貯蔵容器と配管は別々の基準で守られています。
次は貯蔵容器側の安全装置の考え方を見てみましょう。
貯蔵容器の安全装置はなぜ配管と基準の考え方が違うのか
さらに消火剤の種類や容器の種類ごとに、上限と下限の圧力が個別の表で細かく区分されています。
不活性ガス消火設備用（二酸化炭素）は耐圧試験圧力そのものを上限、その0.7倍を下限にするなど、消火剤の種類ごとに掛ける割合が変わります。
これは配管の安全装置が最高使用圧力を基準にするのとは基準点そのものが違うため、同じ「作動圧力範囲」という言葉でも計算のもとになる数値を取り違えると数値がずれてしまいます。
点検記録に上限・下限の圧力が出てきたら、その数値が容器の耐圧試験圧力を基準にしたものか、配管の最高使用圧力を基準にしたものかを先に確認することが欠かせません。
同じ「作動圧力範囲」でも、基準にする数字が違うんですね。
はい、混同すると数字の意味を取り違えます。
最後に表示事項を見てみましょう。
安全装置にはどんな表示が義務付けられているのか
表示すべき事項は、蒸気用以外の安全弁と、封板式・溶栓式・封板溶栓式のものとで項目数が異なります。
一方、封板式・溶栓式・封板溶栓式のもの（容器弁に設けられたものを除く。）は、製造者名又は商標・型式番号・充てんガスの種別・作動圧力又は作動温度の標準値の４項目で足ります。
繰り返し使える蒸気用以外の安全弁のほうが表示項目が多いのは、弁座口径や吹出・吹止り圧力など個体ごとの性能値まで確認できるようにするためと考えられます。
点検の際は、まず安全装置がどちらの方式かを見分け、それぞれの項目がそろって表示されているかを確認します。
方式によって表示の項目数まで違うんですね。
はい、方式の見分け方を覚えておけば十分です。
最後によくある質問を見てみましょう。
よくある質問
まとめ
安全装置がここまで細かく分かれているとは驚きました！
今度は表示の項目を確認してみます。
設置場所と方式の見分け方を覚えておけば十分です。
