給水管や排水管が防火区画を貫通する部分はどんな配管材料なら使えるのか｜VP管とVU管の違いから耐火二層管の使用条件まで解説

新築時の設計図には、配管が防火区画を貫通する部分の処理方法がきちんと記載されています。
ところが増築やリフォームで新しい配管を通す際、この基準が見落とされることがあります。
給水管や排水管は配管の材料と外径の両方が告示で細かく定められており、条件を満たさない配管は定期検査で是正を求められます。
今回は硬質塩化ビニル管のVP管とVU管の違いから、耐火二層管の使用条件、外径の数値基準までを解説します。

▼

なぜ配管の防火区画貫通に３つの選択肢が用意されているのか

給水管や排水管は樹脂やモルタルなど様々な材料でできており、火災時の性質もそれぞれ違います。
そこで施行令は配管の構造そのものに条件を付け、防火区画の性能を配管が壊すことがないようにしています。 イ・ロ・ハのどれか一つを満たせば足ります。

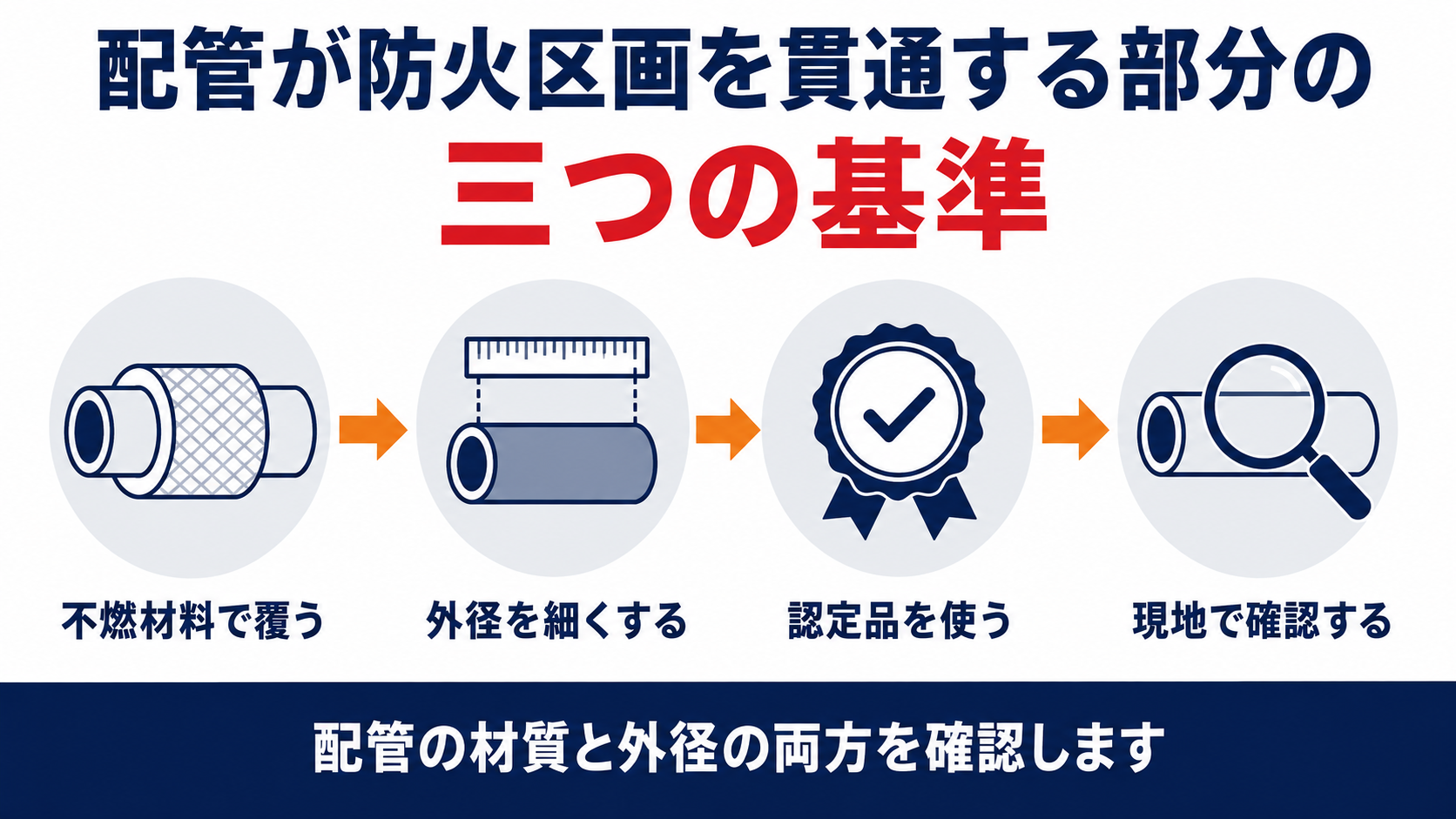

イは配管ごと不燃材料で覆ってしまう方法、ロは管の外径そのものを基準値未満に抑える方法、ハは大臣認定を受けた耐火二層管等の製品を使う方法です。
どの方法を選ぶかは新築時の設計段階で決まっていることが多く、検査ではまずどの方法が採用されているかを見極めます。
図面が残っていれば処理方法の確認は早く済みますが、図面が無い場合は現地で管の刻印や被覆材を目視で確認します。
この後は、この三択のうち特に見落としやすいロとハの中身を具体的に確認していきます。

VP管とVU管はなぜ防火区画の貫通で扱いが違うのか

硬質塩化ビニル管には、同じ塩ビ管でも壁の厚みが違うVP管とVU管という規格があります。
どちらも給水管や排水管として広く使われていますが、防火区画の貫通部では扱いが分かれます。 VP管は肉厚が厚く、VU管は肉厚が薄い規格です。
告示第1422号の数値表は肉厚の区分ごとに許容できる外径の上限を定めていますが、VU管の薄い肉厚では、実際に使われる口径の排水管や給水管がこの区分に届かないことがほとんどです。
そのため東京都の実務マニュアルでも、VU管（薄肉）は防火区画等の貫通部に使用できないという整理がされています。
検査では管に刻印されたJIS表示（VPかVUか）を確認し、防火区画を貫通する部分にVU管が使われていないかを見ます。
リフォームで排水管を交換した際、手元にあったVU管をそのまま使ってしまうと是正の対象になるため注意が必要です。

耐火二層管や樹脂管はどんな条件なら使えるのか

前の項目で紹介した「ハ」の方法にあたるのが、国土交通大臣の認定を受けた耐火二層管です。
モルタルなどの被覆材で塩ビ管を二重に包み、外径の基準を満たさなくても使えるようにした製品です。 耐火二層管は主管と枝管をすべて耐火二層管でそろえることが前提です。
認定はあくまで製品全体としての性能評価なので、VP管やVU管と混在させて配管することはできません。
給水・給湯用の樹脂管（ポリブテン管や架橋ポリエチレン管）についても、国土交通大臣認定の工法や防災性能評定を受けた工法で措置することが条件になります。
検査では、防火区画を貫通する管が耐火二層管なら継ぎ手や枝分かれの部分まで同じ製品でそろっているか、樹脂管なら認定シールなどで工法を確認できるかを見ます。
古い改修の記録が残っていない場合は、貫通部の被覆材を目視やたたき音で確認することもあります。

配管の外径はどこまで細くすればよいのか

「ロ」の方法を選んだ場合、告示第1422号の別表に沿って許容される外径を確認します。
数値は配管の用途・覆いの有無・材質・肉厚・防火区画の耐火性能の組み合わせごとに決まっています。 防火区画の耐火性能が上がるほど、許容される外径は小さくなります。
これは耐火時間が長い区画ほど、貫通部のすき間から熱や煙が伝わる余地を小さくする必要があるためです。
同じ肉厚6.6mmの給水管でも、防火構造の区画なら115mm未満まで許されるのに対し、２時間耐火構造の区画では90mm未満まで細くしなければなりません。
排水管は0.5mm以上の鉄板で覆うと許容外径が緩和され、覆いがない場合より太い管を使えるようになります。
検査では設計図書の管径と現地の実測値を照合し、区画の耐火性能に対して数値表の範囲内に収まっているかを確認します。

検査で要是正になりやすいのはどんなケースか

同じ現場でも、配管をどこで交換したかによって基準への適合状況が変わることがあります。
東京都の実務マニュアルが示す判定事例には、次のような要是正のパターンがまとまっています。 要是正になりやすいのは、リフォームや設備更新で後から通した配管です。
新築時はイ・ロ・ハのいずれかで正しく処理されていても、後から追加した配管は基準を意識しないまま施工されがちです。
使われていない予備配管がある場合は、先端が密閉されているかも確認します（密閉されていないと、そこから煙や炎が伝わるおそれがあります）。
一時間準耐火基準に適合する床や壁で囲われたパイプシャフトの中にある部分は、個別の処理が不要になる例外もあるため、区画の構造もあわせて確認します。
気になる配管を見つけたら、いつどこで交換されたものかを所有者や管理者に確認しておくと、是正の要否を判断しやすくなります。
