蓄電池を集積するとなぜ充電率で高さが変わるのか｜遮蔽板の有無で決まる集積場所の基準を解説

蓄電池は一台ずつ置くよりも、まとめて並べたほうが限られた床面積で多くの電力を蓄えられます。
ところが危険物を用いた蓄電池が近くに集まると、単独で置いていたときには無かった追加の基準がかかります。
消防法令は、この「集積」という状態そのものを対象にした基準を別に用意しています。
この記事では、蓄電池を集積した場所の高さの上限が、充電率の違いでどう変わるのかを解説します。

蓄電池を何台もまとめて並べたいんですが、一台ずつ置くのと同じ基準でいいんでしょうか。

いいえ、まとめて置くと別の基準がかかります。
充電率によって条件が変わります。

充電率で高さの上限まで変わるんですか。

そのとおりです。
順番に条文を見ていきましょう。

この記事の結論

蓄電池どうしの水平距離が三メートル未満で、危険物の数量の総和が指定数量以上になると「集積場所」として規制の対象になります
充電率が三十パーセントを超え六十パーセント以下なら、空地三メートル・床面積二十平方メートル以下・高さ一・八メートル以下の四要件を満たせば足ります
充電率を三十パーセント以下に抑えれば、遮蔽板などの追加措置により高さを六メートルまで積み増せます
蓄電池を充電・放電する作業を行っている間だけは、充電率が六十パーセントを超えても構いません
集積場所の床面積の合計が千五百平方メートルを超えると、防火区画で分割する義務が別途生じます

▼

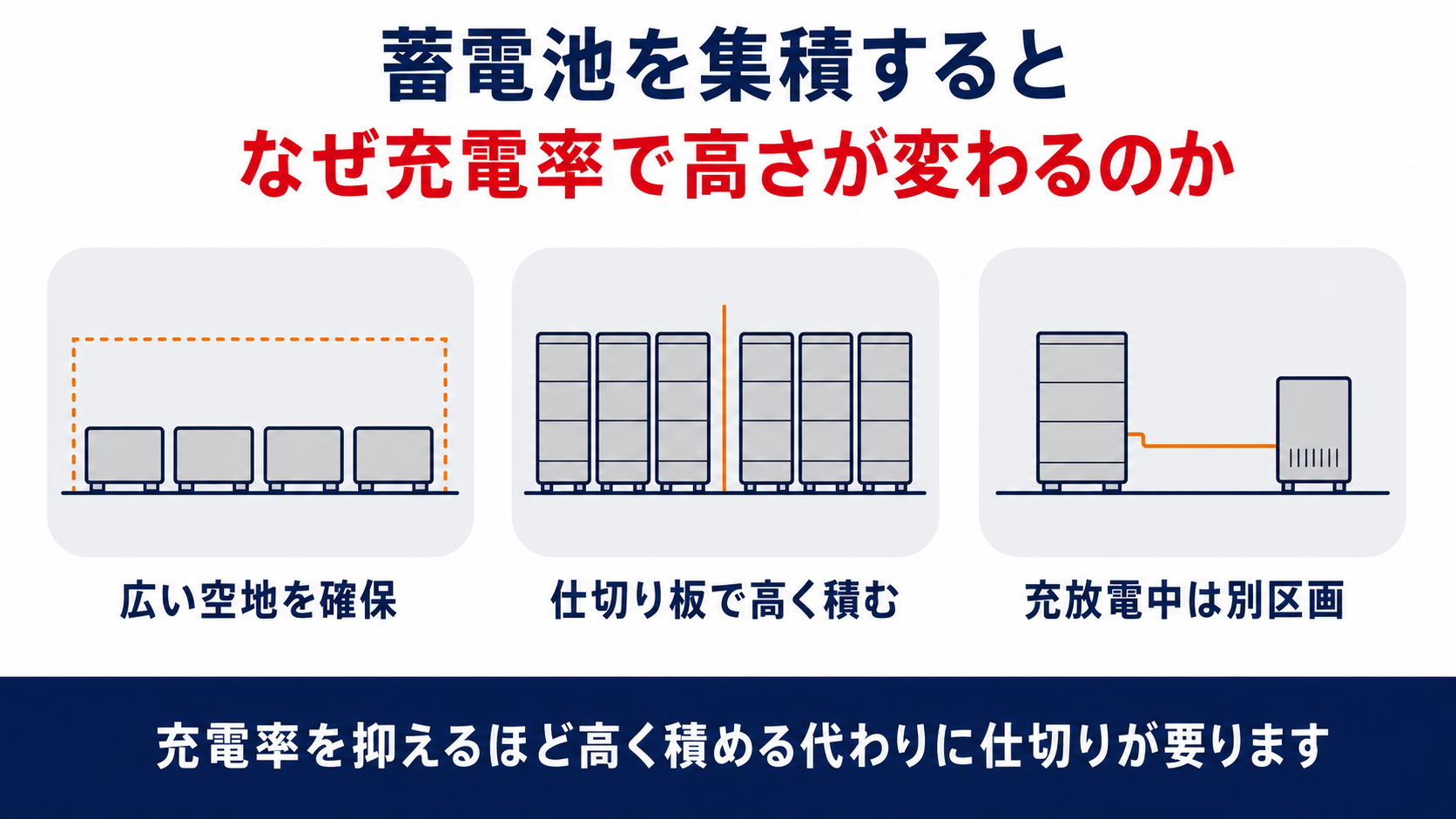

蓄電池を集積すると充電率でなぜ高さが変わるのかを示す３列のインフォグラフィック、広い空地を確保・仕切り板で高く積む・充放電中は別区画、充電率を抑えるほど高く積める代わりに仕切りが要るという結論

蓄電池を集積するとはどの状態を指すのか

一台ずつなら気にしなくてよかった距離が、まとめて置いた瞬間に規制の分かれ目になります。
条文を確認します。

危険物の規制に関する規則第二十八条の五十九の二第二項第八号　蓄電池が集積された場所（一の蓄電池と他の蓄電池との水平距離が三メートル未満となる場所をいう。）であつて、当該蓄電池に用いられる危険物の数量の総和が指定数量以上となるもの（次号に規定する充放電作業場所を除く。以下この条において「集積場所」という。）は、次のイ又はロに掲げる充電率の区分に応じ、当該各区分に定める要件を満たすものであること。（略）

「集積場所」は、距離と数量の２つの条件がそろって初めて成立します。
まず、蓄電池どうしの水平距離が三メートル未満であること。
次に、そこに用いられる危険物の数量の総和が指定数量以上であること。
どちらか一方だけでは集積場所にあたりません。
この定義は、危険物を用いた蓄電池を製造する作業を専ら行う一般取扱所（規則第二十八条の五十四第五号の二イ）に置かれる蓄電池を対象にしています。

三メートル未満なら、数量が少なくても集積場所になるんですか。

いいえ、数量が指定数量以上でなければ対象外です。
両方そろって初めて規制がかかります。

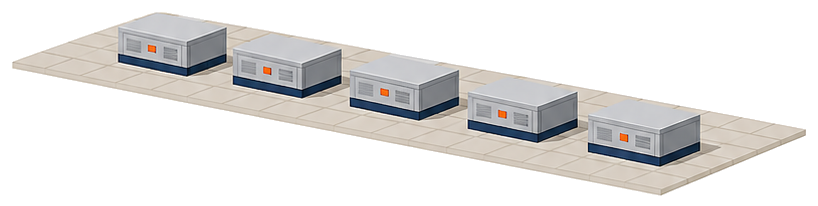

集積場所の基準は充電率でどう分かれるのか

充電率が高めのままなら、高さを抑えて周囲を空けるという素直な条件になります。
条文を確認します。

危険物の規制に関する規則第二十八条の五十九の二第二項第八号イ　三十パーセントを超え六十パーセント以下　次の（１）から（４）までに適合すること。（１）集積場所の周囲に幅三メートル以上の空地を保有すること。（略）（２）一の集積場所の床面積は、二十平方メートル以下とすること。（３）床面から蓄電池の上端までの高さは、一・八メートル以下とすること。（４）蓄電池又は蓄電池の包装材若しくはこん包材以外の可燃物を置かないこと。

充電率が三十パーセントを超え六十パーセント以下の区分では、４つの要件をすべて満たす必要があります。
周囲に幅三メートル以上の空地を保有すること、一の集積場所の床面積を二十平方メートル以下にすること、床面から蓄電池の上端までの高さを一・八メートル以下にすること、そして蓄電池や包装材以外の可燃物を置かないことの４点です。
高さがおよそ人の背丈程度に抑えられているのは、この充電率の帯ではまだ余裕を見込まなければならないためです。
ここが集積場所の基本形になります。

一・八メートルまでしか積めないと、置ける台数がかなり限られませんか。

そこで充電率をもう一段階抑える選択肢が出てきます。
次に見ていきましょう。

充電率を三十パーセント以下に抑えるとなぜ高さを稼げるのか

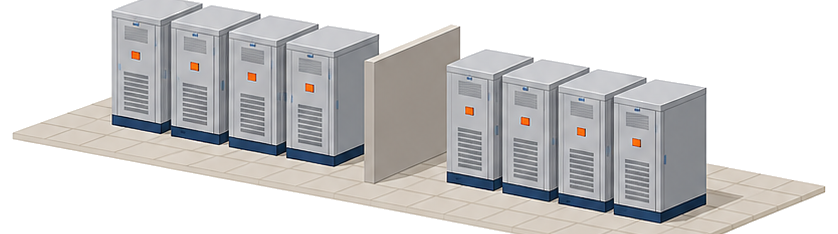

背の高いグレーの蓄電池ラックが並び中央に仕切り板を挟んで二つの集団に分かれている屋内のイメージ

充電率を低く抑えれば、その分だけ積み上げる高さで取り戻せる仕組みになっています。
条文を確認します。

危険物の規制に関する規則第二十八条の五十九の二第二項第八号ロ　三十パーセント以下　次の（１）又は（２）に適合すること。（１）イ（１）から（４）までに適合すること。（２）イ（１）及び（４）のほか、次の（ｉ）から（ｉｉｉ）までに適合すること。（ｉ）一の集積単位（略）と他の集積単位との間に告示で定めるところにより遮蔽板を設けること。（略）（ｉｉ）床面から蓄電池の上端までの高さは、六メートル以下とすること。（ｉｉｉ）蓄電池の上端から建築物のはり及び屋根（略）までの高さは、二メートル以上とすること。

充電率を三十パーセント以下に抑えると、イの４要件をそのまま満たすか、遮蔽板を使う別ルートを選べます。
別ルートでは、空地と可燃物の条件（イの（１）（４））は共通で守ったうえで、集積単位どうしの間に遮蔽板を設けます。
その代わり、蓄電池の上端までの高さは六メートル以下まで積み増せます。
ただし天井やはりとの間には二メートル以上の余裕を残さなければなりません。
充電率を落とすほど発火時の危険度が下がるので、その分を高さの緩和に振り向けている構造だと読めます。

高さを稼げる代わりに、遮蔽板の設置が必須になるということですね。

はい、遮蔽板は告示の基準に適合するものに限られます。
設計段階で製品を選定しておく必要があります。

実務で見落としやすいのはどこか

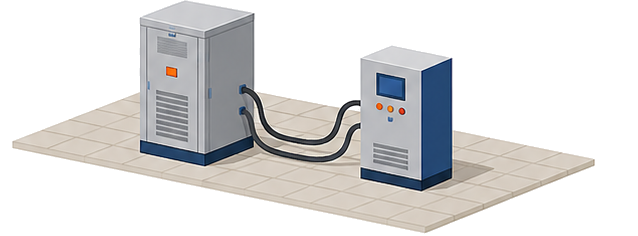

単独のグレーの蓄電池が太いケーブルで独立した充電制御装置とつながれているイメージ

充電率六十パーセント以下という制限には、作業中だけの例外があります。
条文を確認します。

危険物の規制に関する規則第二十八条の五十九の二第二項第六号　（略）蓄電池の充電率は、蓄電池を充電し、又は放電する作業（当該蓄電池の品質の検査等に伴うものに限る。以下「充放電作業」という。）を行う場合を除き、六十パーセント以下とすること。
同項第九号　充放電作業を行う場所（略）を設ける場合は、蓄電池又は蓄電池の包装材若しくはこん包材以外の可燃物を置かないこととするとともに、（略）の例によること。

六十パーセント以下の制限は、充電・放電の作業中には適用されません。
品質の検査などに伴って蓄電池を充放電作業させている間は、一時的に充電率が上がっても差し支えありません。
ただし、その作業を行う場所（充放電作業場所）は集積場所とは別枠で扱われ、専用の要件が課されます。
「常時六十パーセント以下に保てば安全」と思い込んで作業中の数値を見落とすと、逆に規制の外にいることに気づけません。
集積場所と充放電作業場所は別の区画として整理しておくことが実務上のポイントです。

充電作業のときだけ数値が上がるのは、うっかり見落としそうです。

そうなんです。
集積場所とは別の場所として管理するのが確実です。

明日からなにを確認すればよいのか

ヘルメットと作業ベストを着た人物がクリップボードを持ち壁のモニターパネルの前に立ち隣に蓄電池ラックがあるイメージ

条文を知ったら、次は自分の設備がどの区分にあたるかを数えてみる段階です。
実務のチェック項目を整理します。 設計段階で確認すべき項目は主に４つです。
まず、蓄電池どうしの水平距離と危険物の数量の総和を数え、集積場所にあたるかどうかを判定します。
次に、想定する充電率の区分（三十パーセントを超え六十パーセント以下、または三十パーセント以下）を決め、必要な空地・床面積・高さを設計に落とし込みます。
三十パーセント以下で高さを稼ぐ場合は、告示適合の遮蔽板をあらかじめ選定しておきます。
最後に、集積場所や充放電作業場所の床面積の合計が千五百平方メートルを超えないか確認し、超える場合は準耐火構造の壁などによる区画を計画に含めます。

充電率をどう管理するかで、そもそもの設計が変わってくるんですね！

はい、設計の入り口で決めておく事項です。
迷ったら早めに相談してください。
