地震後、駐車場の泡消火設備を見回ると、一斉開放弁のまわりから水が漏れていました。
漏れを止めるために、近くの弁を操作してよいのでしょうか。
一斉開放弁は、火災時に決められた放射区域へ消火水を送る重要な部分です。
漏水中は自己判断で操作せず放射区域と起動系統を確認します。
一斉開放弁の下が、
濡れています。
操作を保留してください。
濡れた範囲を先に管理します。
元弁を閉めれば、
止められますか。
元弁だけでなく、
起動系統まで確認します。

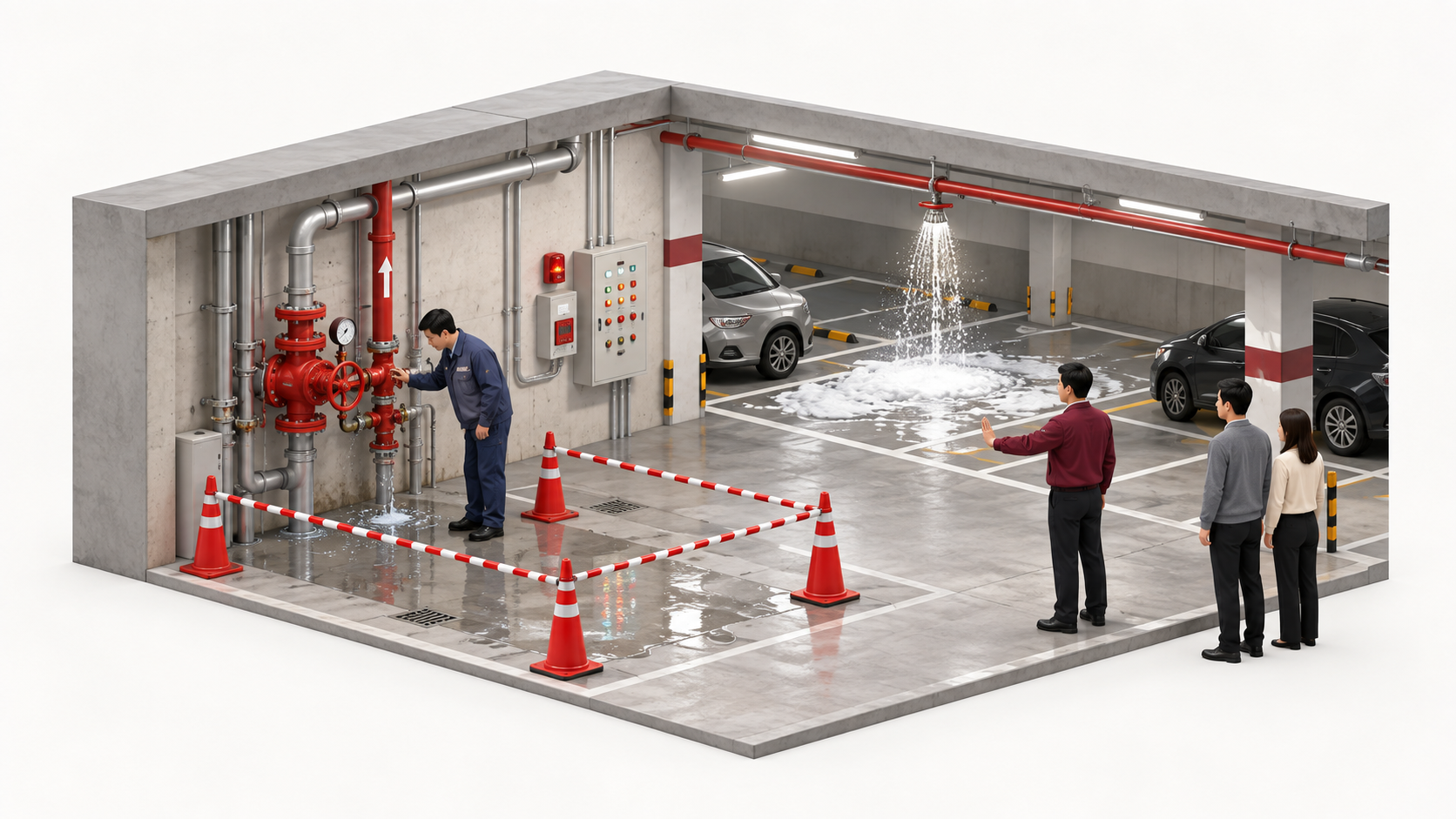

- 一斉開放弁から漏水している間は手動操作を保留する
- 濡れた床と起動装置の周囲を立入管理する
- 弁本体だけでなく起動装置と配管を一つの系統で確認する
- 修理後は警報と放射区域の連動確認まで行う
- 代替措置と再開承認者をBCPへ決める
▼
地震後に泡消火設備の一斉開放弁から水が漏れていたら操作してよいのか
一斉開放弁から漏水している間は自己判断で操作しません。
泡消火設備の点検基準では、弁類の変形、損傷、著しい腐食や漏れの有無に加え、起動装置や警報の機能を確認します。
一斉開放弁は、火災を感知した区域へ消火水を送る境目になる機器です。誤って操作すると、意図しない区域への送水や警報の作動につながるおそれがあります。
地震後に弁本体、フランジ、起動配管、圧力計、支持部のどこかが濡れている場合は、見える一か所だけで原因を決めません。現状を保って専門点検へつなぎます。
放射区域を分ける弁が、
漏れているんですね。
はい。
操作せず原因を調べます。
どの施設と放射区域を確認対象にするのか
弁だけでなく対応する放射区域を設備図で確認します。
一斉開放弁は、駐車場などの泡消火設備で、区画された放射区域へ水を送るために設けられます。
- 一斉開放弁の本体、フランジ、継手
- 手動式または自動式の起動装置
- 圧力スイッチ、警報装置、制御盤
- 泡消火薬剤の混合装置と送液配管
- 対応する放射区域、フォームヘッド、排水経路
弁室の表示と設備図を突き合わせ、どの区域を受け持つ弁かを特定します。弁番号と放射区域の対応が分からない状態で操作しないでください。
同じ駐車場に複数の一斉開放弁がある場合は、隣接区域への影響も確認します。漏水している一系統だけの問題と決めつけないことが大切です。
弁だけ見ても、
足りへんのですね。
起動から放射区域まで、
一つの系統で見ます。
発見から漏水確認と代替措置までどう進めるのか
発見者が一斉開放弁や起動装置を操作する必要はありません。まず滑りや感電のおそれがある範囲へ人を近づけず、漏水位置と制御盤の表示を安全な場所から確認します。
- 火災や泡放射が発生していないかを確認する
- 漏水位置と床の濡れ、電気設備への到達範囲を確認する
- 弁室と濡れた範囲への立入を管理する
- 弁と起動装置の見た目の状態を触らず記録する
- 防火管理者、設備責任者、専門業者へ連絡する
- 影響する放射区域の代替措置を決める
- 所轄消防署への連絡が必要か確認する
専門担当者は、一斉開放弁、起動配管、圧力スイッチ、警報、制御盤、混合装置まで確認します。床へ水が広がる場合は、排水と感電防止も同時に扱います。
点検中は、火気制限、巡回、駐車区画の使用制限などを検討します。消防用設備の代替措置は、所轄消防署と専門業者へ相談し、施設だけで決め切らないことが重要です。
弁には触らず、
区域まで伝えます。
それで十分です。
安全な引継ぎを優先します。
少量の水なら異常ではないと思いやすいのはなぜか
少量の漏水でも弁が復旧しているとは判断できません。
水滴が止まって見えても、弁座、ダイヤフラム、起動配管やフランジの損傷が残っている可能性があります。
泡消火設備の点検では、弁類の漏れや損傷だけでなく、起動装置、警報、表示、放射区域との連動を確認します。地震後は、配管支持部のずれや制御盤の表示も確認対象です。
- 元弁の閉鎖で一時的に水だけ止まって見える
- 弁内部やフランジの損傷が残る
- 起動配管や圧力スイッチにも地震の影響がある
- 警報が鳴らず異常を把握できない可能性がある
- 修理後の連動と放射区域の確認が終わっていない
復旧判断には、原因の特定、必要な修理、弁の正しい状態、起動装置、警報、制御盤、放射区域の確認が必要です。水が止まった見た目だけで再使用を決めないでください。
少量でも、
見逃せへんのですね。
はい。
連動確認までが復旧です。
明日から漏水と復旧の手順をどう確認するのか
弁の位置と漏水時の操作保留条件を一枚へまとめます。
平常時に一斉開放弁、起動装置、放射区域、排水経路、担当者を確認しておくと、災害直後の判断で迷いません。
- 泡消火設備の系統図と放射区域図を用意する
- 一斉開放弁、起動装置、警報、排水先の位置を確認する
- 地震後の漏水を手動操作の保留条件に定める
- 立入管理と電気設備保護の範囲を決める
- 防火管理者、設備責任者、専門業者の連絡順を決める
- 代替措置と所轄消防署への相談手順を決める
- 修理、連動確認、再開承認の結果を設備台帳へ残す
消防法第１７条の３の３に基づく定期点検に加え、災害直後の確認を同じ台帳へ残すと、発見から復旧までの経過を追えます。
誰が操作を保留し、誰が代替措置を決め、誰が点検し、誰が再開を承認するかまでBCPへ書き込みます。内閣府の事業継続ガイドラインが示す教育、訓練、点検、改善にもつなげてください。
放射区域まで、
先に見るんですね。
平常時の系統図が、
災害時の判断材料になります。
よくある質問
まとめ
一斉開放弁は、火災時に対象区域へ消火水を送る重要な設備です。漏水を止めるだけでは、正しく起動し警報と連動する状態へ戻ったとはいえません。
操作を保留する、濡れた範囲を管理する、起動系統を点検するという順序をBCPへ組み込み、災害後も現場が迷わないようにしてください。
漏水中は操作せず、
専門点検へつなぎます！
操作保留と復旧条件まで決めましょう。
