BCPで自家発電設備の冷却水に錆やスケールが見つかったら運転してよいのか｜性状分析と復旧判断を解説

点検で、自家発電設備の冷却水が茶色く濁り、錆やスケールが見つかることがあります。
放置すると冷却水通路や熱交換部へ堆積し、災害時の長時間運転で冷却水温度が上がるおそれがあります。
BCPでは運転を止め、冷却水の性状と冷却系統を確認します。

冷却水の錆やスケールを指摘されました。
少しなら運転してええですか。

運転を止めて状態を残します。

冷却水の色だけ見たら足りますか。

試料と冷却水通路も確認します。

この記事の結論

錆やスケールが見つかったら運転を停止します
冷却水温度と色と発見時刻を操作前に記録します
冷却水試料と通路と熱交換部を確認します
性状の判定は製造者の指定値に従います
洗浄後は管理下で温度と負荷を確認します

▼

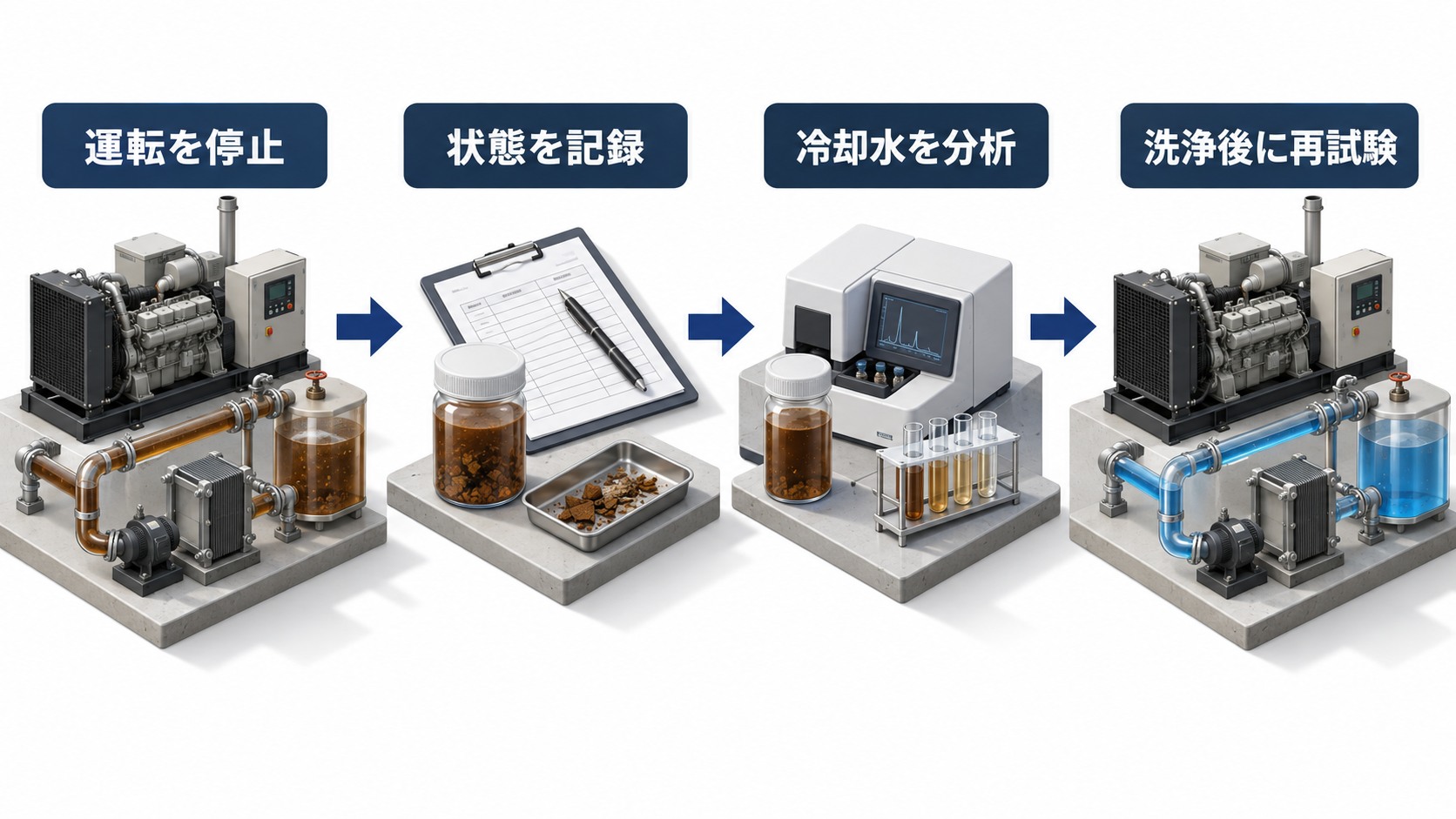

冷却水の錆やスケールで運転停止から状態記録と冷却水の性状点検を経て管理下で試験する４工程の横長アイソメ図

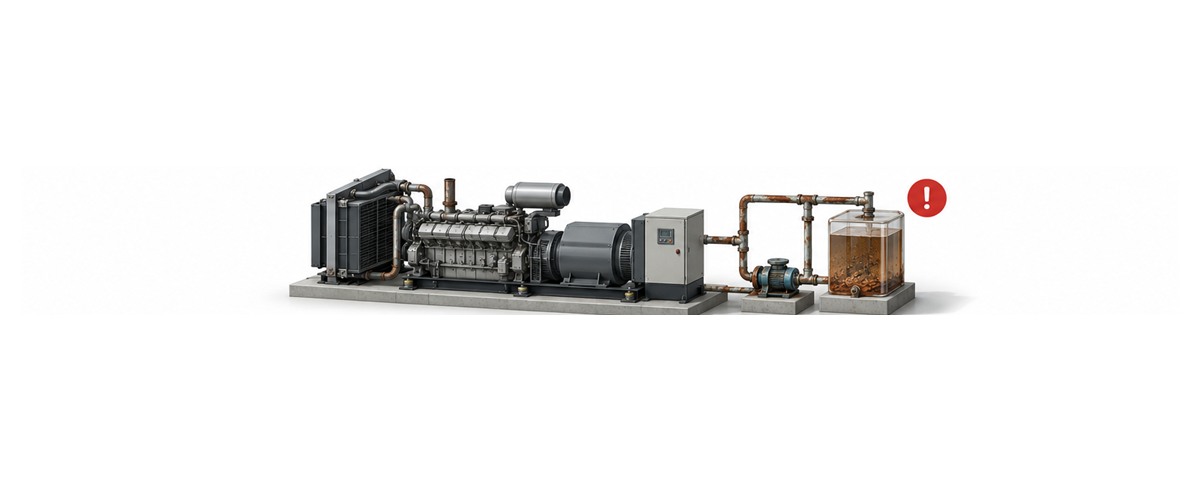

冷却水に錆やスケールが見つかったら運転してよいのか

錆やスケールを確認したまま運転を再開しません。
冷却水の劣化で腐食生成物や析出物が増えると、冷却水通路や熱交換部に堆積して放熱を妨げるおそれがあります。

消防庁の検討資料は、冷却水温度異常高の要因として冷却水の劣化による錆やスケールの堆積を挙げています。
冷却水の性状分析により、内部の腐食や堆積につながる状態を確認する考え方です。

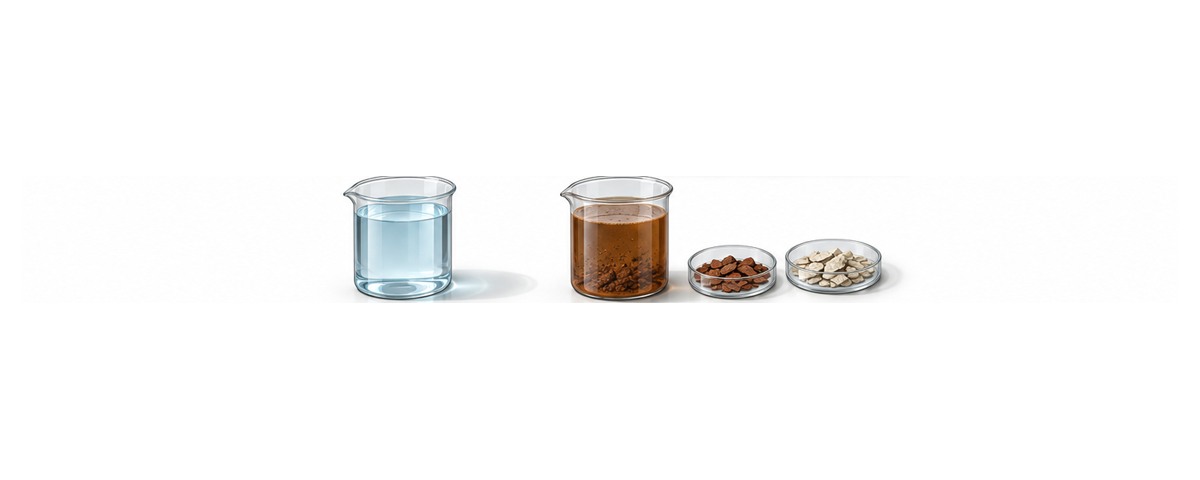

見た目だけで性状を判定せず、色、濁り、沈殿物、濃度、pH、腐食生成物、冷却水温度を設備仕様に応じて照合します。

色が戻っただけでは判断できへんのですね。

性状と冷却水温度まで確認しましょう。

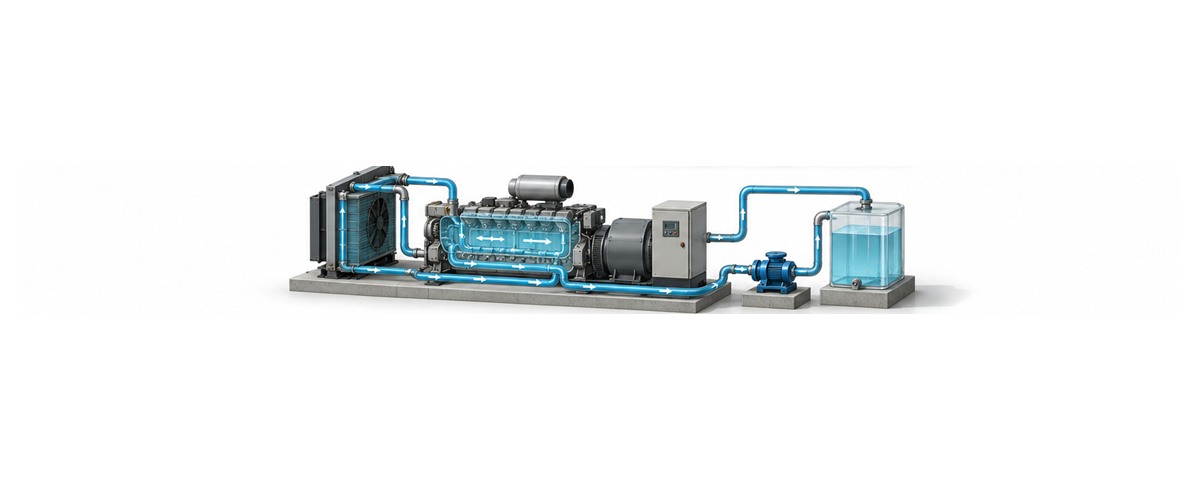

どの冷却水と冷却系統を確認するのか

冷却方式、冷却水の種類、交換時期、管理値は機種で異なります。
完成図書、取扱説明書、整備要領書で、その設備の冷却方式と指定冷却液を確認します。

発見時刻、冷却水温度、色、濁り、沈殿物
冷却水量と漏れの有無
ラジエータ、冷却水ポンプ、機関の水路
膨張タンク、ホース、配管、継手
潤滑油冷却器と給気冷却器の熱交換部
温度計、警報、停止装置
製造者が指定する冷却液、濃度、交換時期、管理値

試料だけでなく、通路や熱交換部への堆積、冷却水温度、負荷を組み合わせて確認します。
冷却水の性状と放熱状態を一続きで確認します。

試料だけ見ても足りませんか。

冷却系統と冷却状態まで見ます。

指摘から停止と専門点検までどう進めるのか

運転停止、状態記録、採取、分析、洗浄、再試験の順で進めます。

漏れ、蒸気、異音、温度上昇を確認する
運転を止めて再始動禁止を周知する
冷却水温度、色、濁り、沈殿物、負荷、発見時刻を記録する
設備責任者と保守事業者へ連絡する

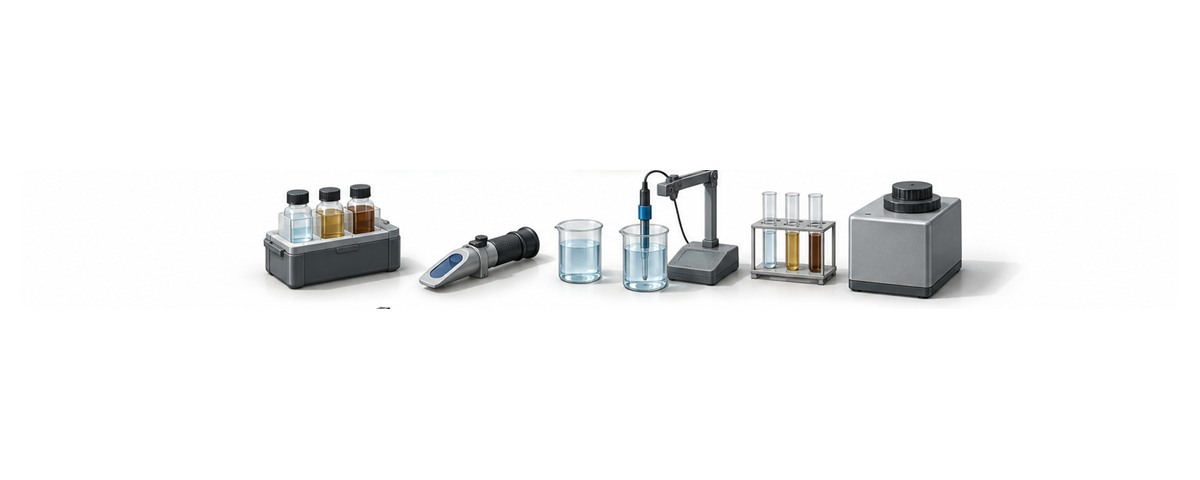

指定された方法で冷却水を採取して性状を分析する
通路や熱交換部を点検し、必要な洗浄と冷却液交換を行う
管理下で始動し、冷却水温度、電圧、負荷を確認する

運転を止めている間は、非常電源を受ける消防用設備への影響を確認します。
必要に応じて巡回、火気制限、代替電源、所轄消防署への相談を組み合わせます。

停止前の色と温度を残します。

停止中の安全措置も決めましょう。

冷却水だけを入れ替えると何を見落とすのか

冷却水を入れ替えて見た目がきれいになっても、通路や熱交換部に錆やスケールが残る場合があります。
劣化原因が異種冷却液の混合、補給水、交換期限超過、腐食や漏れにあれば再発します。

色が戻っただけで復旧扱いにする
採取場所と採取時刻を記録しない
高温時にキャップや配管を開ける
ラジエータや機関水路の堆積を見落とす
冷却器の熱交換部を確認しない
指定外の冷却液や水を混ぜる
無負荷運転だけで放熱状態を判断する

消防庁資料は、冷却水の性状と冷却装置の内部状態を確認する考え方です。

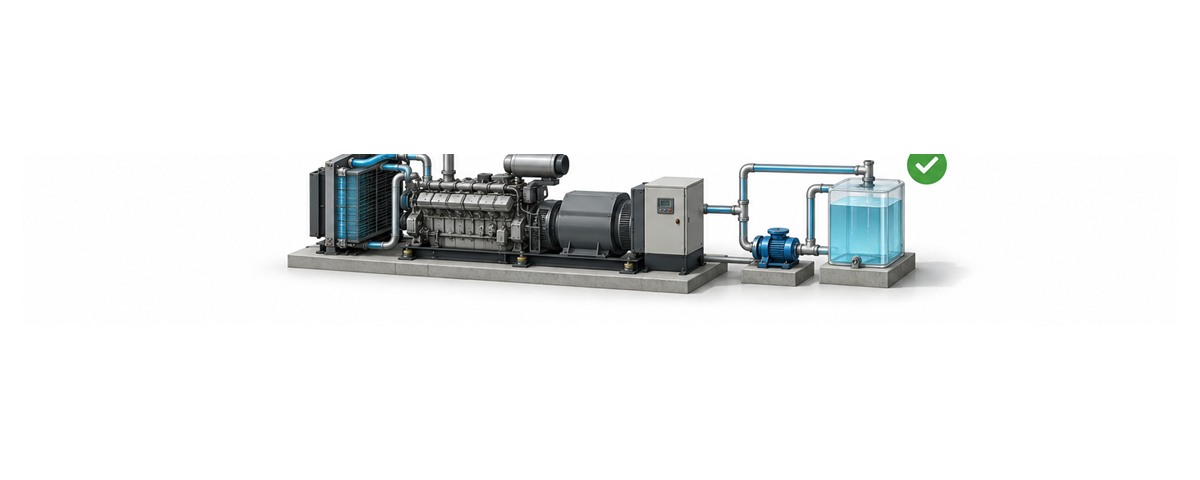

始動できただけで正常と決めず、負荷時の冷却水温度が安定することまで確認します。

入れ替えるだけでは終わりやないんですね。

冷却と出力まで確認します。

明日から冷却水の劣化にどう備えるのか

平常時から、冷却水の種類、交換日、補給量、温度、色、濁りを同じ条件で記録します。
正常時と比較できる記録があれば、災害後の異常を早く絞り込めます。

指定冷却液と交換期限を確認する
正常な色、濃度、pH、冷却水温度を記録する
採取場所と試料容器を決める
ラジエータ、ポンプ、機関水路、冷却器を図示する
補給量、漏れ、整備履歴をそろえる
停止中の代替電源と安全措置を決める
分析から洗浄、再試験、復旧承認まで訓練する

運転停止から代替措置、点検、再試験、復旧承認までをBCPへ組み込みます。
消防計画の初動とBCPの事業継続をつなぐ担当者も決めます。

正常な色と濃度を確認票へ入れます。

迷わない手順にしておきましょう。

よくある質問

Q錆やスケールがあっても運転できますか？

A運転を続けません。停止して、冷却水の性状と冷却水通路を点検します。

Q冷却水の色が正常なら問題ありませんか？

A色だけでは判定できません。試料と点検結果から、濃度、pH、腐食生成物、通路の堆積を確認します。

Q水を足して様子を見てもよいですか？

A指定外の水や冷却液を混ぜません。製造者の整備要領を把握した保守事業者へ依頼します。

Q復旧は始動できれば完了ですか？

A性状、漏れ、冷却水温度、電圧確立、負荷作動を確認し、復旧責任者が承認して完了です。

まとめ

✔錆やスケールがあれば運転を停止します

✔温度と色と発見時刻を記録します

✔試料と冷却系統を一式確認します

✔製造者の指定値で判定します

✔通路と熱交換部の堆積を確認します

✔停止中は代替電源と安全措置を実施します

✔負荷作動まで確認して復旧を承認します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。冷却水の錆やスケールを指摘された場合は、自己判断で調整、始動、運転継続をせず、設備仕様を把握した専門業者へ相談してください。個別の点検、整備、再始動、負荷試験、代替措置、復旧判断は、設備の仕様と施設の運用状況に応じて所轄消防署や専門家へご確認ください。
