BCPで地震後に火災受信機のヒューズが切れていたら大きな容量へ交換してよいのか｜監視確保と専門点検の手順を解説

地震後に防災センターを確認すると、火災受信機のヒューズが切れていたり、予備のヒューズが見当たらなかったりすることがあります。
同じ形に見えるからと大きな容量へ交換すれば、回路を守るはずのヒューズが正しく働かないおそれがあります。
針金でつなぐ、容量を推測する、何度も交換する、といった対応では溶断した原因も監視への影響も確認できません。
BCPでは発見状態を保存する、影響回路を確認する、指定品で専門復旧するという順番を決めます。

ヒューズが切れてます。
大きい容量なら使えますか？

容量を変えず記録してください。

同じ形ならええんですか？

指定の種類と容量を確認します。

この記事の結論

ヒューズを替える前に位置と状態を保存します
大きな容量や針金を使わず指定品を確認します
受信機と警戒区域への影響範囲を確認します
火気制限と巡回で暫定監視を続けます
専門点検の結果に基づき業務再開を判断します

▼

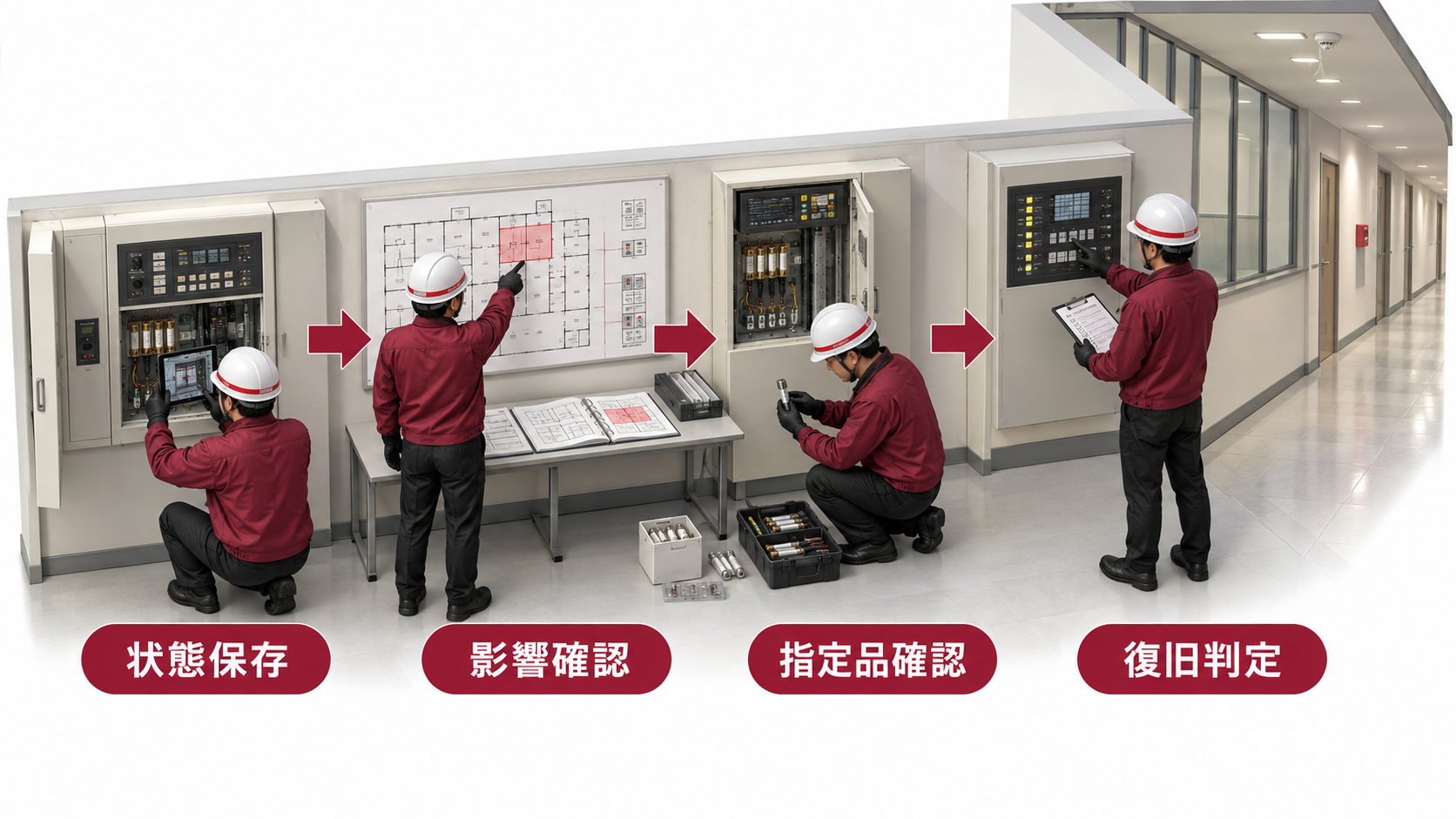

火災受信機のヒューズ溶断を記録し影響確認と暫定監視と専門復旧へつなぐ横長アイソメ図

地震後に火災受信機のヒューズが切れていたら大きな容量へ交換してよいのか

結論からいうと指定を確認せず大きな容量へ交換しないでください。
ヒューズは異常電流から回路を守る部品であり、容量を大きくすれば安全側になるわけではありません。

消防庁の「第１１自動火災報知設備点検要領」は、受信機及び中継器のヒューズ類について、損傷や溶断等がなく、所定の種類及び容量のものが使用されていることを判定基準としています。

火災、煙、焦げ臭さ、異常発熱があれば、部品交換より119番通報、避難誘導、初期消火を優先します。
火災がなくても、ヒューズが切れた原因と監視への影響が分かるまでは、設備が正常とは判断できません。
初動は位置を撮影する、定格表示を記録する、操作を止めて報告するの三つです。

容量を上げたら保護にならないんですね。

そうです。
所定の容量を守ります。

どのヒューズと回路と警戒区域を確認するのか

受信機番号とヒューズ位置と回路図と警戒区域一覧図を照合する施設担当者の横長アイソメ図

切れた部品だけでなく受信機と回路と警戒区域を一組で確認します。
受信機の表示、回路図、取扱説明書、警戒区域一覧図、直近の点検票を照合してください。

受信機の名称と型式と設置場所
ヒューズの位置と溶断状態と発見時刻
定格表示と回路図に記載された指定
火災や断線や電源などの併発表示
該当回路が受け持つ警戒区域
地区音響や移信などの関連機能
予備品と取扱説明書の保管状態

受信機の中には複数のヒューズがあり、守っている回路は位置や型式によって異なります。
同じ形に見えても速断型や遅延型などの違いがあり得るため、見た目だけで選ばないでください。
複数棟やテナントがある建物では受信機ごとの監視範囲、影響回路、管理責任者を分けて記録します。

ヒューズだけ見ればええと思ってました。

回路図で影響する警戒区域も見ます。

発見から暫定監視と専門点検までどう進めるのか

発見状態を保存し影響範囲の暫定監視を始めてから専門点検へ引き継ぎます。
原因が分からないまま新しいヒューズを何本も試すと、故障を広げたり監視状態を取り違えたりするおそれがあります。

火災、煙、焦げ臭さ、異常発熱を確認する
受信機全体とヒューズ位置と表示を撮影する
回路図と警戒区域一覧図で影響を確認する
影響区域の火気使用を制限する
巡回員と代替通報手段を配置する
指定品と予備品を確認して消防設備士へ引き継ぐ
回路機能と監視復旧の結果で再開を判断する

焦げ臭さや異常発熱がある場合は受信機へ近づかず、安全な位置から消防機関と専門業者へ連絡します。
施設担当者が充電部へ触れたり針金でつないだりすると、感電、短絡、保護機能の喪失につながるおそれがあります。
発見から復旧までを一つの時系列にまとめ、暫定措置の責任者と終了条件を明記してください。

何本も試す前に巡回を始めます。

ええですね。
監視を切らさず引継ぎます。

同じ形のヒューズなら使えると思うと何を見落とすのか

外形が同じでも種類と容量と取付けが適正とは限りません。
溶断は結果であり、地震による結線の緩みや機器の損傷など原因側の確認も必要です。

容量が大きく回路を十分に保護できない
種類が異なり溶断の特性が合わない
ホルダーへの取付けが緩んでいる
結線や端子に緩みや損傷がある
継電器や表示灯など関連機能に異常がある
交換後の火災表示や回路導通を確認していない

消防庁の「自動火災報知設備の試験基準」は、受信機のヒューズ等について容量が適正で、容易に緩まないよう取り付けられていることを合否の判定基準にしています。

専門点検では所定の種類と容量を確認し、溶断原因を調べ、指定品を取り付けます。
その後に表示灯、スイッチ類、結線、回路導通、火災表示、附属装置など必要な機能を設備構成に応じて確認します。
復旧判断は指定品の確認、原因側の是正、監視機能の確認を記録して行います。

同じ形だけでは選べないんですね。

はい。
種類と容量と機能を確認します。

明日からヒューズ溶断にどう備えるのか

受信機の回路図と指定ヒューズと警戒区域図と連絡網を確認する施設担当者の横長アイソメ図

平常時にヒューズの指定と影響回路と代替監視と連絡先を一枚にまとめます。
内閣府の事業継続ガイドラインは、重要な要素や資源の把握、代替策、教育と訓練、点検と是正を継続する考え方を示しています。

受信機の名称と型式と平常時表示を撮影する
回路図と取扱説明書でヒューズの指定を確認する
所定の予備品が備わっているか確認する
回路ごとの警戒区域と連動先を図面へ記す
火気制限と巡回による暫定監視を決める
消防設備士や保守事業者の連絡先を複線化する
原因是正と機能確認を含む再開条件を決める

消防計画には火災時の通報、初期消火、避難誘導を、BCPには設備不良時の暫定監視と業務再開判断を整理します。
訓練では実機を無断操作せず、ヒューズ溶断の写真カードを使って報告から巡回配置まで確認できます。
状態保存、影響確認、火気制限、暫定監視、専門点検、結果受領までを一連の流れで通してください。
訓練後は指定品の記録、復旧記録の保管場所を更新します。

写真カードなら触らず訓練できますね。

ええですね。
指定品と再開条件まで確認しましょう。

よくある質問

Q大きな容量ならまた切れにくくなりますか？

A切れにくくすることが安全とは限りません。所定の種類と容量を使います。

Q針金で一時的につないでよいですか？

A行わないでください。保護機能を失うため、巡回などの暫定措置を取り専門業者へ連絡します。

Q予備品があれば施設担当者が交換できますか？

A充電部や原因調査を伴います。設備の構成と資格範囲を確認し、消防設備士等へ依頼してください。

Q復旧完了は何を記録しますか？

A種類、容量、取付け、溶断原因、影響回路、機能確認、確認者、時刻を残します。業務再開の根拠と一緒に保管します。

まとめ

✔ヒューズの位置と状態を交換前に保存します

✔大容量や針金を使わず指定品を確認します

✔回路と警戒区域への影響を確認します

✔火気制限と巡回で暫定監視を続けます

✔原因を調べて専門業者へ復旧を依頼します

✔指定品と監視機能の復旧を確認します

✔点検結果をBCPの再開判断へつなぎます

参考・出典

※本記事は公表されている法令および消防庁、内閣府の資料に基づく一般的な解説です。自動火災報知設備の回路構成、指定ヒューズ、点検方法、暫定措置、業務再開条件は建物と機器ごとに異なります。実際の応急対応、操作、修理、点検、営業や業務の再開は管理権原者、防火管理者、消防設備士、消防設備点検資格者、保守事業者、所轄消防署へご確認ください。
