ガスボンベ式の圧力水槽はなぜ水量の規定を守らなくてよいのか｜屋内消火栓の加圧送水装置に認められた特例とインバータ制御盤の基準を解説

屋内消火栓設備の水を送り出す加圧送水装置には、高架水槽・圧力水槽・ポンプの３方式があります。
このうち圧力水槽方式は、水槽にためた水と圧縮した気体の圧力で送水するしくみで、水槽の水量にも決まりがあります。
ところが、この水量の決まりを守らなくてよい圧力水槽があります。
この記事では、水量の規定が要らなくなる条件と、その代わりに何が求められるのかを、平成20年の消防庁通知から読み解きます。

ウチのビル、圧力水槽式の消火栓なんですけど、水量の規定を守ってなくても大丈夫らしいんです。

それはガスボンベで圧力をかけるタイプですね。
水量ではなく別の基準が適用されます。

え、水量を測らなくていいってことですか。
じゃあ何を見ればいいんですか。

ガスの充てん量です。
今日はこの特例の中身を一緒に確認しましょう。

この記事の結論

屋内消火栓の圧力水槽方式は、加圧用ガス容器（ガスボンベ）で圧力をかけるものに限り水量の規定が適用されません
免除されるのは水槽の水量の１項目だけで、圧力の計算式と付属機器の規定はそのまま適用されます
交換条件として、必要な圧力を得るのに十分な量のガスを容器に充てんしておくことが告示で求められます
同じ改正でインバータ方式の制御盤にも機能に支障を生じさせない基準が整備されました
現場ではまず、自分の建物の圧力水槽が空気圧縮式かガスボンベ式かを見分けることが実務の出発点になります

▼

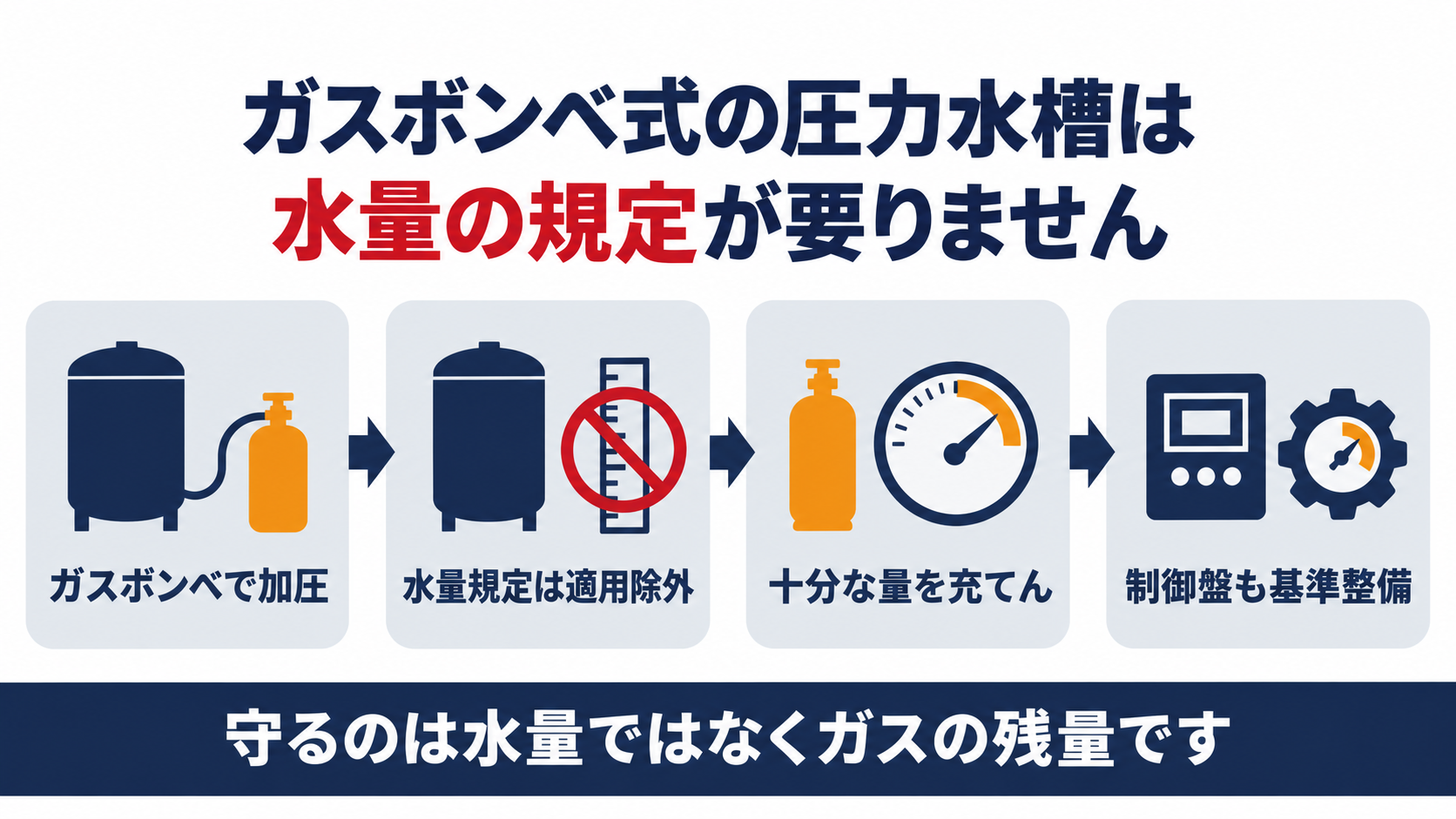

ガスボンベ式の圧力水槽は水量の規定が適用除外になりガスの充てんと制御盤の基準整備が求められることを示した図解

屋内消火栓の圧力水槽はなぜガスボンベ式に特例が認められたのか

加圧送水装置の圧力水槽方式は、水槽の中に水とともに圧縮した気体を封じ込め、その圧力で送水します。
この水槽の圧力をどこから得るかによって、扱いが変わります。

平成20年12月26日消防予第344号「消防法施行規則等の一部を改正する省令等の公布について（通知）」　圧力水槽を用いる加圧送水装置のうち、加圧用ガス容器の作動により生ずる圧力を用いるものにあっては、圧力水槽の水量に関する規定を適用しないこととしたこと。（規則第12条第１項第７号ロ関係）

消防法施行規則第12条第１項第７号ロ　圧力水槽を用いる加圧送水装置は、次の（イ）から（ハ）まで（加圧用ガス容器の作動により生ずる圧力によるものにあつては、（イ）及び（ハ））に定めるところによること。
（ロ）圧力水槽の水量は、当該圧力水槽の体積の三分の二以下であること。

圧力はガスボンベが保証するので、水槽自体に水量を確保しておく必要がありません。
通常の圧力水槽は、水槽の中に閉じ込めた空気の圧縮エネルギーで送水するため、圧力を保つには水槽の体積の３分の２以下という水量の下限が定められています。
これに対して加圧用ガス容器（ガスボンベ）で外部から圧力を送り込む方式は、圧力の供給源が水槽の外にあるため、水槽側の水量で圧力を保つ必要がありません。
この整理を明確化したのが平成20年12月26日の消防予第344号です。
ただし免除されるのは水量の規定だけで、圧力の計算式や付属機器の規定は引き続き適用されます。

うちの消火栓、圧力水槽って書いてあるけど、水量は見なくていいってことですか。

はい、ただしそれはガスボンベ式の場合だけです。
詳しく見ていきましょう。

どの圧力水槽が対象になるのか

圧力水槽方式ならどれでも免除されるわけではありません。
免除の対象になるかどうかは、圧力の供給源で決まります。

加圧送水装置の基準（平成９年６月30日消防庁告示第８号）第四　圧力水槽方式の加圧送水装置は、次によるものとする。　三　加圧用の気体は、圧縮空気、窒素ガス等とし、補給、加圧等を安全に行うことができるものであること。　六　加圧用ガス容器の作動により生ずる圧力を利用して送水するものにあっては、必要な圧力を得るのに十分な量の加圧用の気体を加圧用ガス容器に充てんすること。

免除されるのは、加圧用ガス容器で圧力をかけるものだけです。
告示は圧力水槽の加圧用の気体として圧縮空気や窒素ガスを挙げていますが、このうち水量の規定が適用除外になるのは、ボンベ（容器）の作動によって圧力を得るものに限られます。

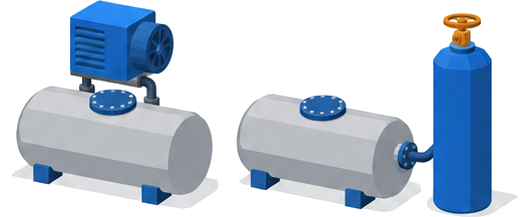

水槽に取り付けたコンプレッサーで空気を圧縮するだけの方式は対象外で、これまでどおり水槽の体積の３分の２以下という水量の下限を守らなければなりません。
見分け方は単純で、水槽のそばにガスボンベがあるかどうかを確認すればわかります。
点検報告書や仕様書に「加圧用ガス容器」の記載があれば、免除の対象になっている可能性が高いといえます。

水槽の横に大きいボンベが立ってるんですけど、あれのことですか。

それです。
コンプレッサーだけの水槽とは、そこが違います。

免除される規定と代わりに求められる規定は何か

免除は水量の１項目だけで、他の規定はそのまま残ります。
その代わりに、告示側で新しい要件が課されます。

平成20年12月26日消防予第344号　(2)圧力水槽を用いる加圧送水装置のうち、加圧用ガス容器の作動により生ずる圧力を用いるものにあっては、必要な圧力を得るのに十分な加圧用の気体を加圧用ガス容器に充てんすること。(3)加圧送水装置の付属装置等のうち、インバータ方式の制御盤について、加圧送水装置及び接続されている設備等の機能に支障を生じないように措置することとしたこと。

加圧送水装置の基準（平成９年６月30日消防庁告示第８号）第六　（三）　インバータ方式の制御盤にあっては、次によること。
イ　電動機の回転速度を切り替える際に、電動機の運転及び接続されている発電機その他の設備の機能に支障を生じないよう措置されていること。

免除は水量だけで、圧力の計算式と付属機器の規定は変わりません。
規則第12条第１項第７号ロの（イ）圧力の計算式と（ハ）圧力計・水位計・排水管・補給水管・給気管・マンホールの設置は、ガスボンベ式でも引き続き適用されます。
そのうえで告示は、十分な量のガスをボンベに充てんしておくことという交換条件を新たに定めています。
同じ改正では、ポンプの回転速度を切り替えるインバータ方式の制御盤についても、切り替え時に機能へ支障が出ないようにする基準が整備されました。
水量という目に見える数字から、ガスの残量という別の管理項目に置き換わったと考えるとわかりやすいでしょう。

水量を測らなくていい代わりに、ガスの量を見るってことですね。

そのとおりです。
ゲージや付属機器の規定は、今までどおり残ります。

実務で見落としやすいのはどこか

数字が一つ消えると、逆に見落としが増えます。
現場で実際に起きやすい取り違えを挙げます。

加圧送水装置の基準（平成９年６月30日消防庁告示第８号）第四　一　確実に作動するもので、十分な耐久性を有し、取扱い操作、点検及び部品の取替えが容易にできるものであること。

水量が要らないからといって、点検が要らないわけではありません。
「圧力水槽イコール水量を確認する設備」という通常の圧力水槽のイメージで覚えていると、ガスボンベ式でも同じ感覚で水量だけを確認して満足してしまいがちです。
ガスボンベ式で本当に見るべきなのはガスの充てん量（圧力計の指示）で、これが不足していると、いざというときに必要な送水圧力を確保できません。
また、インバータ方式の制御盤を採用している設備は、回転速度の切り替え時に異常が出ていないかも点検項目に含める必要があり、ここが漏れやすい落とし穴です。
水槽の水量だけを確認して安心するのではなく、圧力水槽の付属機器とガスボンベの両方を点検の対象として意識することが必要です。

じゃあ点検のときは、業者さんに何を見てもらえばいいんですか。

ガスの充てん量と、制御盤の切り替え動作の２つです。
ここを忘れずに伝えてください。

明日から何を確認すればよいのか

ここまでの内容を、実際の確認手順に落とし込みます。
自分の建物にあてはまるかどうかを順番に見ていきましょう。

加圧送水装置の基準（平成９年６月30日消防庁告示第８号）第二　三　圧力水槽方式の加圧送水装置　水槽に加えられた圧力を利用して送水を行う方式の加圧送水装置で、水槽、圧力計、水位計、制御盤、排水管、補給水管、マンホールその他必要な機器で構成されるものをいう。

まず自分の建物の加圧送水装置が圧力水槽方式かどうかを確認します。
消防用設備等の点検報告書や竣工図には、加圧送水装置の方式（高架水槽・圧力水槽・ポンプ）が記載されています。
圧力水槽方式であれば、次にガスボンベの有無を見て、ガスボンベ式かコンプレッサー式かを見分けます。
ガスボンベ式であれば、点検のたびにガスの充てん量を確認してもらい、インバータ制御盤があれば切り替え時の動作もあわせて確認します。
この３つを押さえておけば、水量の数字が無いことに戸惑わずに済みます。

うちの設備がどっちなのか、まず竣工図を見てみます。

それが一番確実です。
わからなければ、点検業者さんに聞いてみてください。
