BCPで地震後に自家発電設備の始動用蓄電池ケーブルの被覆が裂けていたらテープで巻いて始動してよいのか｜回路確認と復旧判断を解説

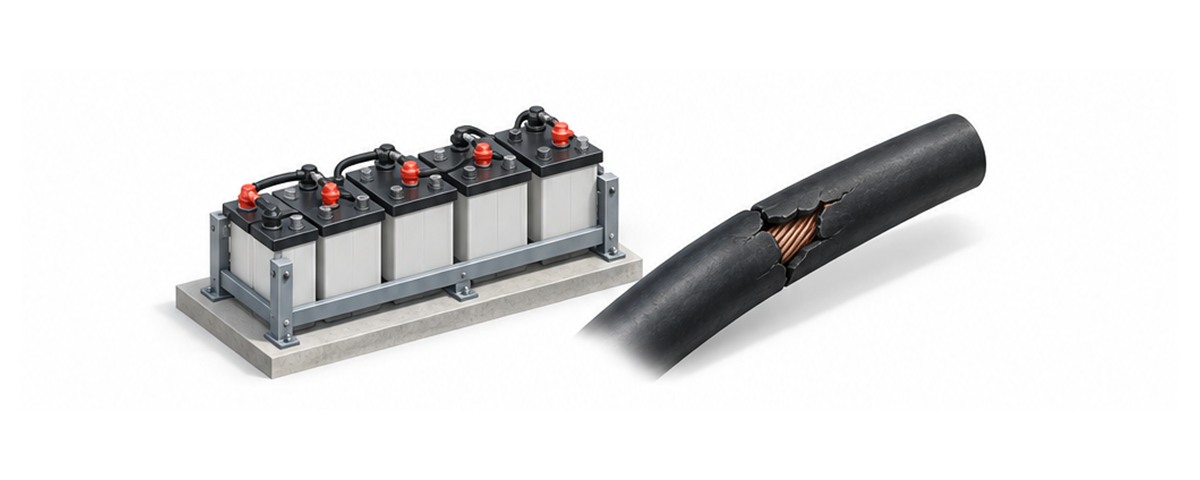

地震後の巡回で、自家発電設備の始動用蓄電池ケーブルの被覆が裂けていることがあります。
テープで巻けば使えそうに見えても、導体の損傷、端子の緩み、発熱の痕跡まで隠れているかもしれません。
始動用蓄電池は、停電時に原動機を始動させるための重要な構成部分です。
BCPでは状態記録、始動保留、始動回路の点検、再試験、復旧承認までを一続きにします。

ケーブルの被覆が裂けています。
テープで巻いて始動してええですか？

始動せず現状を記録します。

裂け目だけ塞いでもアカンのですか？

内部導体と始動回路の確認が先です。

この記事の結論

被覆が裂けたケーブルをテープで巻いて始動しません
裂け目と発見時刻を触る前に記録します
端子からセルモーターまで一続きで確認します
専門業者が導体、接続部、充電状態を点検します
交換後の始動・負荷試験で復旧を判断します

▼

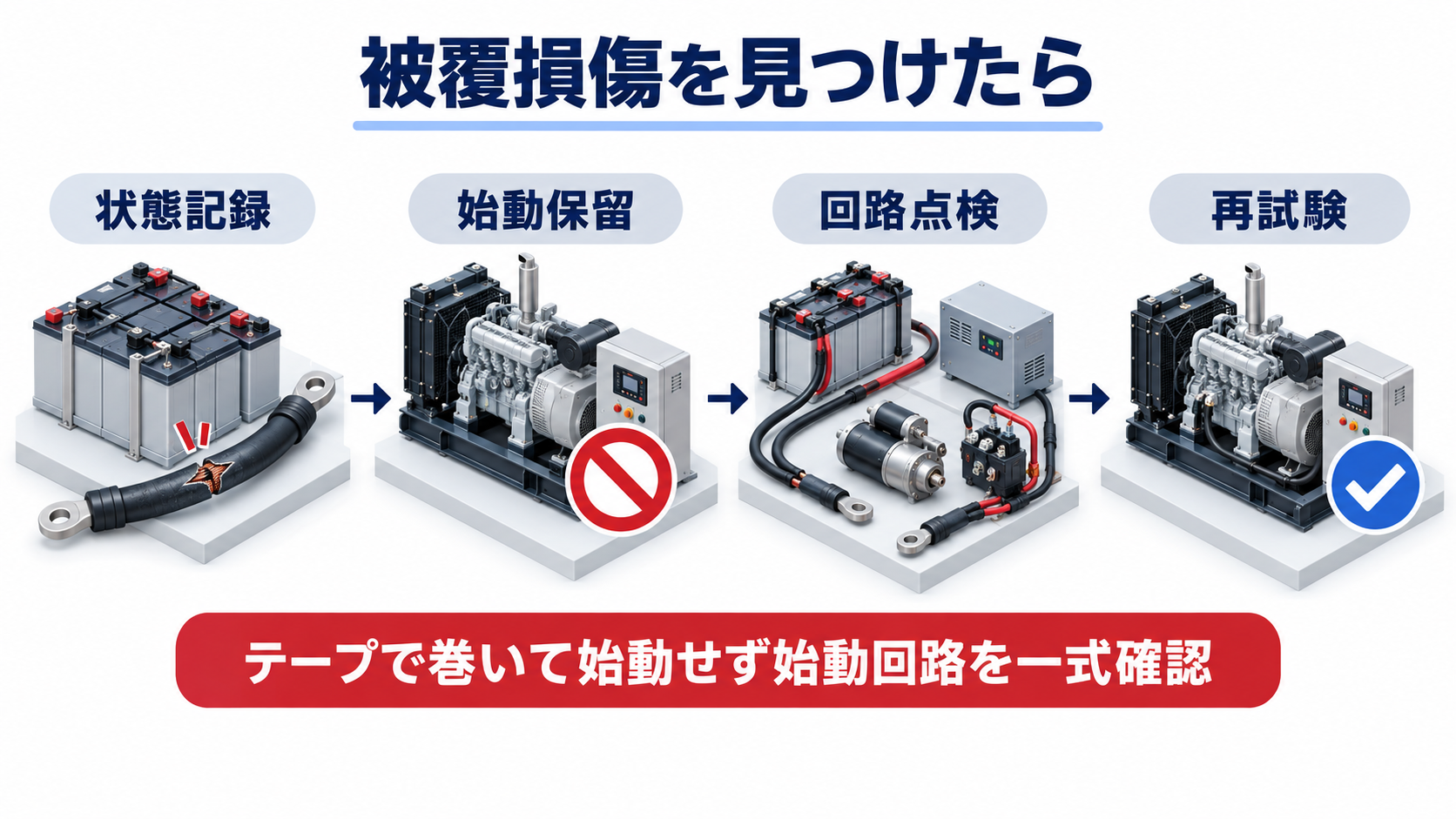

始動用蓄電池ケーブルの被覆損傷を記録して始動保留と回路点検を経て再試験する４工程の横長アイソメ図

始動用蓄電池ケーブルの被覆が裂けていたらテープで巻いて始動してよいのか

テープで覆って直ちに始動しないでください。
外から見える裂け目だけでは、内部導体の傷、接続部の緩み、過熱の有無まで判断できません。

自家発電設備の基準は、セルモーターに用いる始動用蓄電池へ所定の始動能力を求めています。
点検基準でも、始動用蓄電池設備を蓄電池設備の機器点検基準に準じて確認することとされています。

触らない、始動しない、設備責任者へ連絡するのが初動です。

テープは復旧確認にならへんのですね。

始動能力まで確認して判断します。

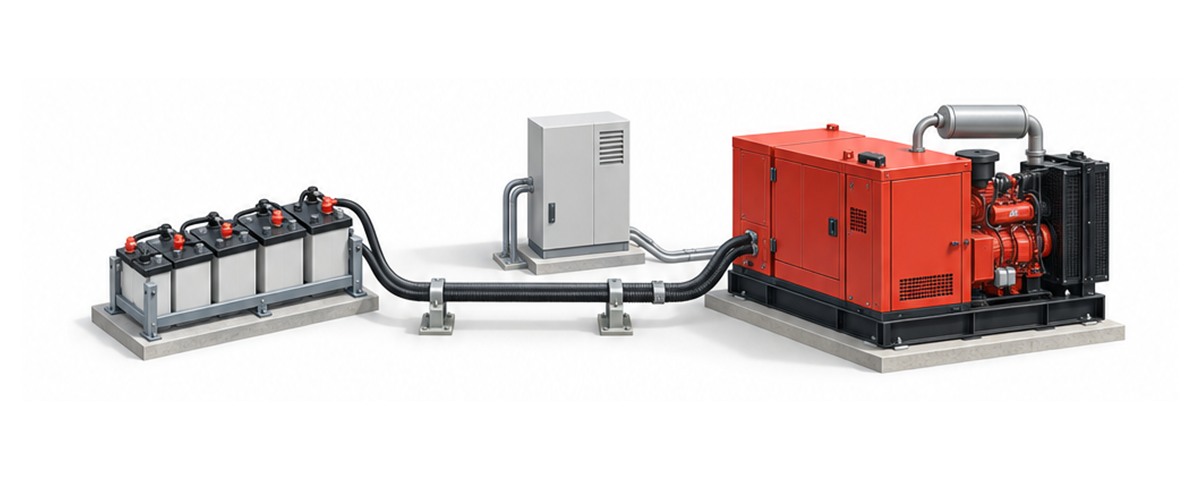

どのケーブルと端子と始動回路を確認するのか

裂けた部分だけでなく、蓄電池群からセルモーターまでの始動回路を確認します。

被覆の裂け、擦れ、硬化、変色
露出した導体のほつれや黒ずみ
端子金具とケーブル端末の緩み
ケーブルの曲がりと固定部の接触
蓄電池ケースの割れ、漏れ、変形
充電装置の表示、警報、出力状態
セルモーターと制御盤の異常表示

ケーブルの太さ、端子形状、配線経路は設備ごとに異なります。
完成図書と取扱説明書を確認し、前回の点検記録とも照合します。

裂けた場所だけ見たら足りませんか？

始動回路を一続きで見ます。

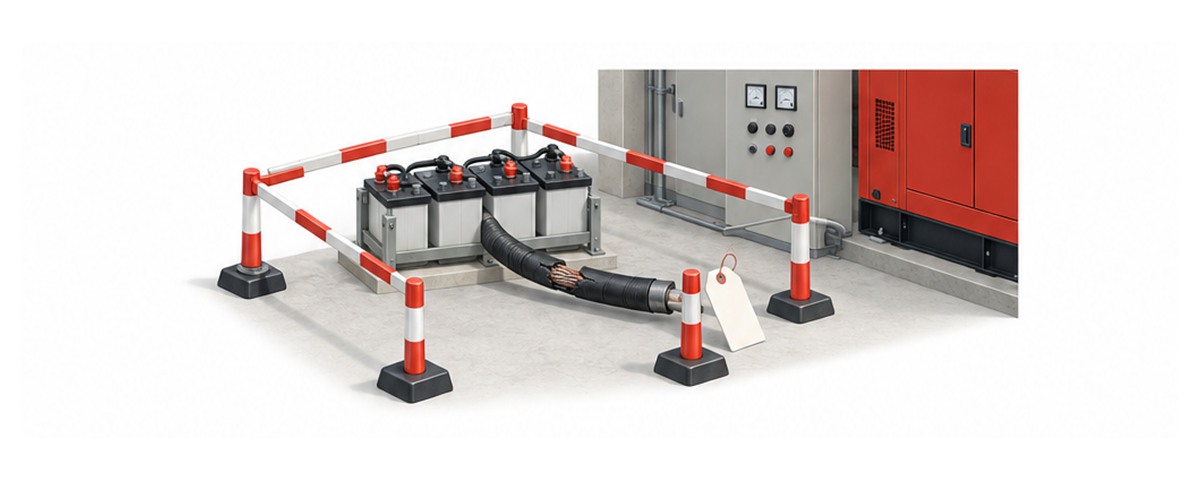

被覆の裂けを見つけたら何をするのか

応急補修より先に状態保存と始動保留を行います。

異臭、発熱、煙、漏液の有無を離れて確認する
裂け目と周囲を触らず発見時刻を記録する
自家発電設備の始動操作を保留する
対象ケーブルと始動回路を図面で特定する
設備責任者と保守事業者へ連絡する
専門業者がケーブル、端子、蓄電池、充電装置を点検する
必要な交換後に始動試験と負荷作動を確認する

始動を保留する間は、非常電源を必要とする消防用設備への影響を整理します。
必要に応じて巡回や火気制限、代替電源や所轄消防署への相談を検討します。

まず始動を止めて記録します。

停止中の代替措置も決めます。

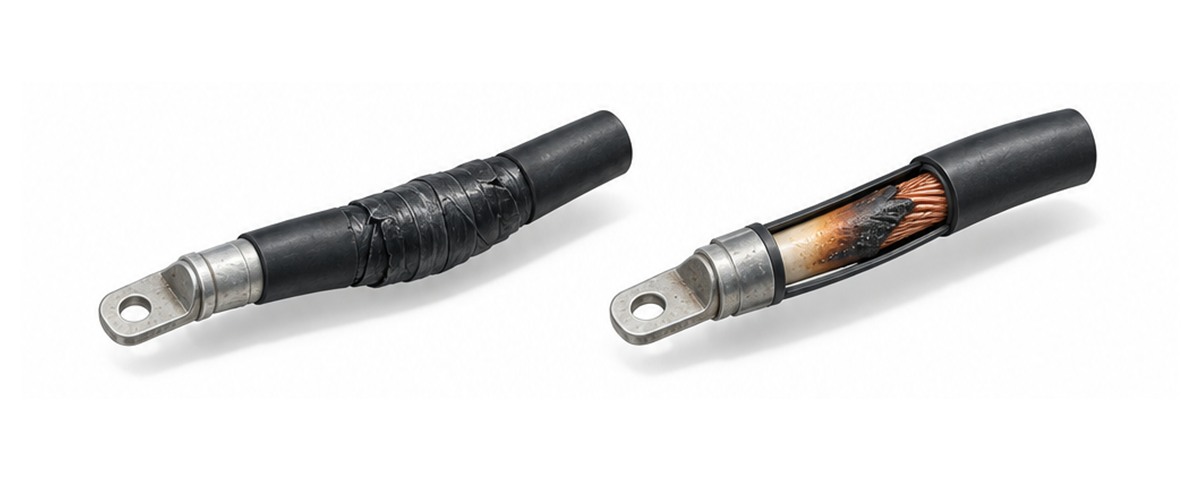

テープで巻けば使えると思うと何を見落とすのか

テープで外側を覆っても、導体の断線、端子の緩み、接触抵抗の増加、過熱の原因は残ることがあります。
外観を塞ぐことと性能を復旧することは別です。

被覆の内側で導体が切れかけている
ケーブル端末が緩み発熱している
振動や固定金具との接触で再び裂ける
蓄電池や充電装置にも異常がある
指定外の材料で補修して状態が見えなくなる
露出部へ工具や金属が接触する
始動できても負荷運転まで確認していない

補修方法や交換範囲は設備仕様を把握した専門業者が判断します。
施設担当者が通電部へ触れる、応急処置のまま始動するといった対応は避けます。

テープの下に損傷が残るんですね。

内部と電気的な状態まで確認します。

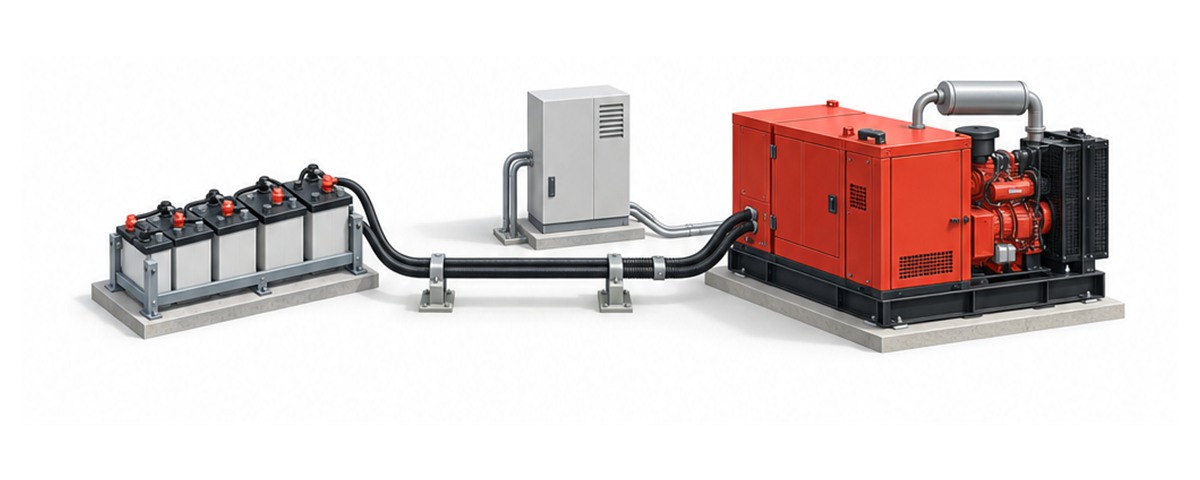

明日から始動用蓄電池ケーブルをどう管理するのか

平常時からケーブル全長、曲がり部、固定部、端子、蓄電池、充電装置を同じ確認票で追います。
同じ位置と画角の写真を残すと、擦れや変色の進行に気づきやすくなります。

蓄電池番号と始動回路を図面へ記す
ケーブル全長と固定位置を撮影する
裂け、擦れ、硬化、変色を記録する
端子の緩みと発熱の痕跡を確認する
蓄電池と充電装置の状態を照合する
異常時の始動保留条件を決める
専門点検から復旧承認まで訓練する

被覆損傷の発見から交換、再試験、復旧承認までをBCPへ組み込みます。
誰が始動を止めるか、誰が復旧を承認するかも明確にします。

ケーブル全長を写真で残します。

変化を追える点検記録にしましょう。

よくある質問

Q露出部分へ絶縁テープを巻くだけならよいですか？

Aテープでは内部導体、端子、発熱原因を確認できません。始動を保留して専門業者へ引き継ぎます。

Q導体が見えていなければ始動できますか？

A外観だけでは内部損傷を除外できません。指定手順で始動回路を点検します。

Q始動を保留している間はどうしますか？

A消防用設備への影響を確認し、巡回、火気制限、代替電源などの代替安全措置を施設条件に合わせて決めます。

Qいつ復旧と判断できますか？

A必要な交換と整備を終え、充電状態と始動・負荷試験を確認し、復旧責任者が承認した時点です。

まとめ

✔テープで巻いてすぐ始動しません

✔触る前の裂け目を記録します

✔始動操作を保留して周知します

✔ケーブル全長と端子を確認します

✔蓄電池と充電装置も点検します

✔停止中は代替安全措置を講じます

✔始動・負荷試験後に復旧を承認します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。始動用蓄電池ケーブルの被覆損傷を見つけた場合は、自己判断でテープ補修、端子取外し、始動操作をせず、設備仕様を把握した専門業者へ相談してください。個別の保護、交換、充電、試運転、代替措置、復旧判断は、設備の仕様と施設の運用状況に応じて所轄消防署や専門家へご確認ください。
