BCPで地震後に連結送水管の送水口が変形していたら使ってよいのか｜消防隊への共有と復旧手順を解説

地震後の巡回で、連結送水管の送水口が傾いたり、壁との間にひびが入ったりしていたらどうしますか。
外側の金具が残っていると「消防車のホースはつながりそう」と考えがちです。
しかし、建物内へ続く配管や接続部の状態は、外観だけでは分かりません。
近づけない範囲を作り、状態を記録して、使用不能の疑いを消防隊と専門業者へ共有することが重要です。

送水口が傾いています。
つながるか試してもええですか。

試しません。
立入制限と記録が先です。

キャップが閉まれば使えるんでしょうか。

外観だけでは決めません。
系統全体の点検が必要です。

この記事の結論

変形した送水口へ近づかず、接続や放水の試行をしません。
発見時刻・場所・傾き・周囲のひびを安全な距離から記録します。
送水口だけでなく配管・放水口・止水弁まで系統で確認します。
未確認の間は使用不能の疑いを防火管理者と消防隊へ共有します。
専門点検と必要な試験を経て、復旧判断と時刻をBCPへ残します。

▼

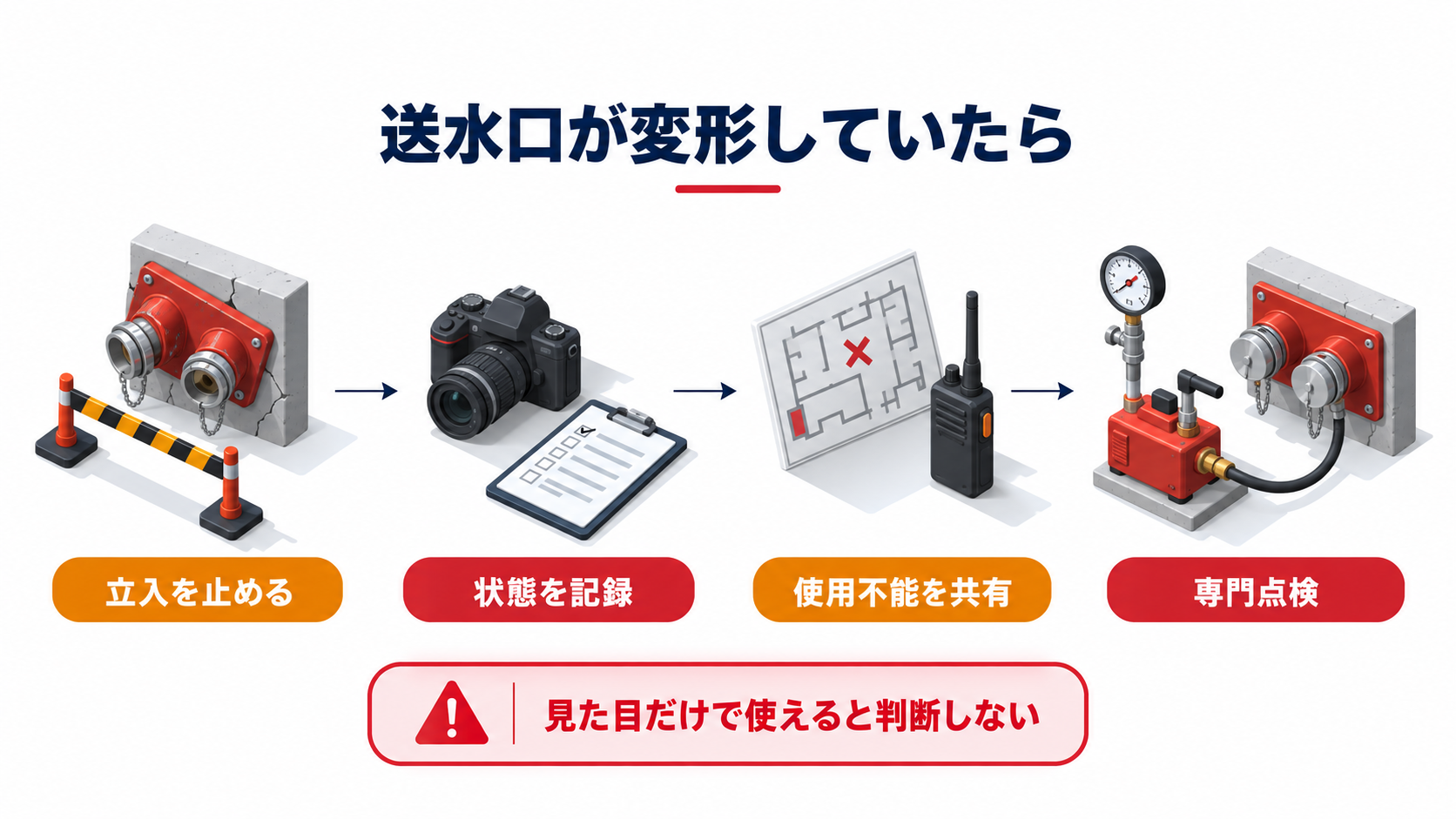

送水口の変形を見つけたら立入を止めて状態を記録し使用不能を共有して専門点検へつなぐアイソメ図

地震後に連結送水管の送水口が変形していたら使ってよいのか

施設担当者がホースをつないだり、キャップを外したりして使用可否を試してはいけません。
送水口が傾いていれば、支持部や埋設部分へ力が加わり、見えない場所が損傷している可能性があります。

消防法第17条は、対象となる防火対象物の関係者に、基準に従って消防用設備等を設置し維持することを求めています。

消防庁の連結送水管の点検要領は、送水口について、周囲の障害物、漏れ、変形、損傷、異物、結合金具やキャップの状態などを確認項目にしています。

変形を見つけた時点で、通常どおり使える設備として扱わないことが出発点です。

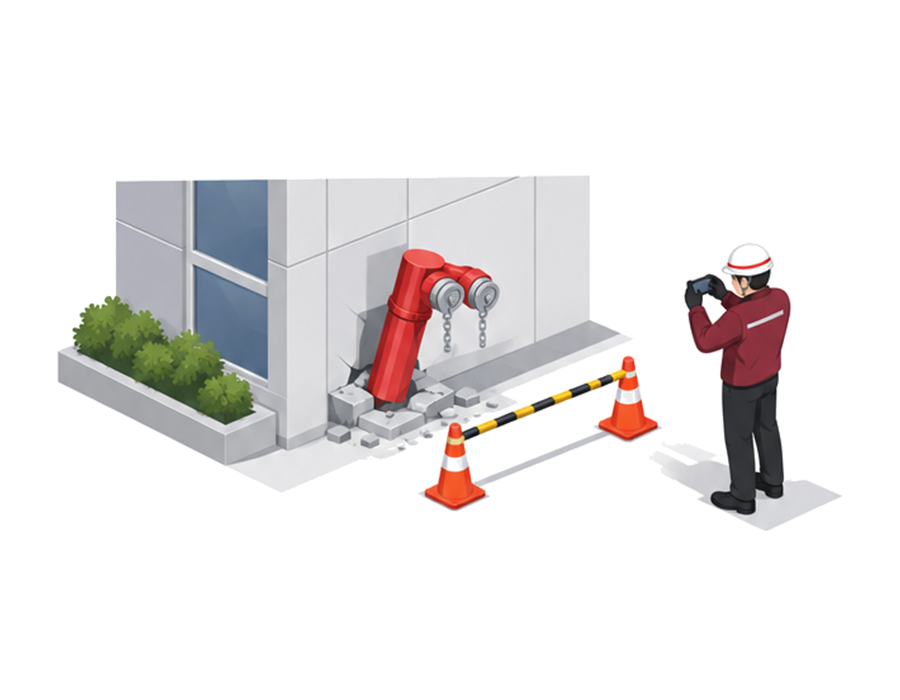

まず落下物、外壁の剝離、漏水、車両動線を確認し、人が不用意に近づかない範囲を作ります。
送水口の正面や倒れそうな側へ入らず、離れた位置から全景を撮影します。
壁や基礎のひび、管の傾き、結合金具、キャップ、表示灯を外から分かる範囲で記録してください。
そのうえで、防火管理者、BCP担当者、消防用設備の専門業者へ使用不能の疑いを伝えます。

触る前に、近づけない範囲を作るんですね。

そうです。
安全確保が最初です。

どの建物と設備を対象に確認するのか

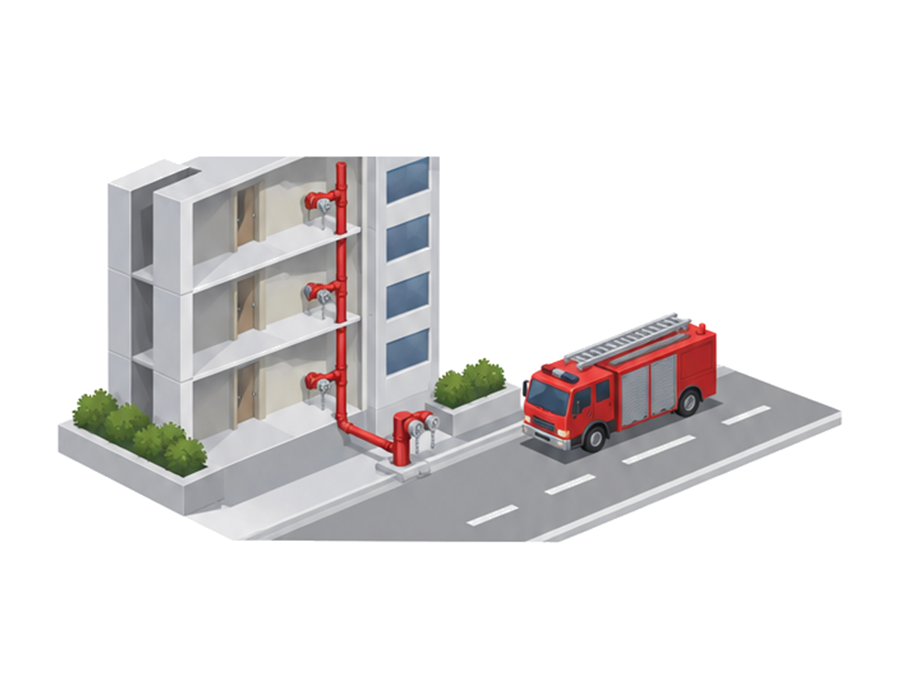

連結送水管は、消防隊が建物の外から送水し、建物内の放水口を使って消火活動を行うための設備です。
道路側の送水口だけを見て終わらず、建物内の配管系統を一組で確認します。

消防法施行令第29条は、一定規模以上の建築物に連結送水管を設ける基準を定めています。具体的な設置対象や構造は建物の用途・階数・床面積等で異なります。

消防法施行規則第31条は、送水口、配管、放水口など連結送水管の構造や設置方法を定めています。

送水口から各階の放水口までを設備図面でひも付けます。
同じ建物に送水口が複数ある場合は、玄関名だけでなく、面する道路・棟・系統名まで合わせます。
確認対象を次のように整理しましょう。

消防車が接続する送水口とその周囲
結合金具、キャップ、逆止弁、止水弁
立て管・横引き管・埋設部を含む配管経路
各階の放水口と格納箱
標識、表示灯、加圧送水装置や補助高架水槽

外壁や地盤が動いたときは、送水口から離れた配管接続部にも影響が出ることがあります。
施設担当者は消防設備図面と直近の点検票をそろえ、変形した送水口がどの系統かを専門業者へ伝えます。
機械室や階段室など立入条件が異なる場所は、区画ごとの安全確認が必要です。
一つの送水口が無傷でも、別系統が損傷していれば、消防隊の活動計画へ影響します。

赤い送水口だけを見れば終わりではないんですね。

はい。
配管系統を一組で見ます。

発見から復旧判定までどう進めるのか

変形を見つけたら、修理依頼だけで終わらせず、消防隊が使う設備の機能低下として共有します。
発見から復旧までを一つの時系列にすると、伝達漏れと早すぎる復旧扱いを防げます。

消防法第17条の３の３は、消防用設備等を定期に点検し、その結果を消防長または消防署長へ報告する仕組みを定めています。

内閣府の事業継続ガイドラインは、被害状況と重要業務への影響を把握し、代替手段や復旧状況を継続して管理する考え方を示しています。

発見・使用停止の共有・専門点検・復旧確認を同じ記録で追います。
安全な場所から、次の順番で対応します。

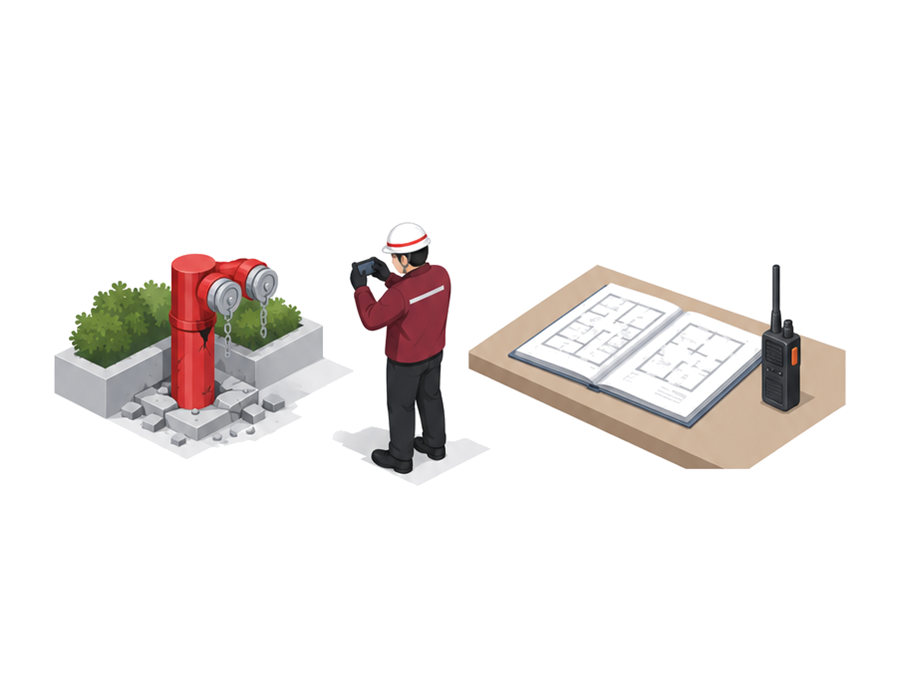

発見時刻、場所、地震直後の状況を記録する
送水口の傾き、ひび、漏れ、周囲の障害物を撮影する
送水口と配管系統を設備図面で特定する
防火管理者・BCP担当者・専門業者へ使用不能の疑いを共有する
火災時は到着した消防隊へ損傷位置と未確認範囲を伝える
点検結果、措置内容、復旧承認者と時刻を記録する

写真は全景、周囲、送水口の順に撮り、無理に近づかなければ撮れない接写は避けます。
ホースを接続したか、キャップや弁を操作したかも記録対象です。
BCP側では、設備の状態を未確認・使用不能の疑い・復旧済みに分けます。
火災が復旧前に起きた場合は、119番通報時と消防隊到着時に損傷位置と代替進入路を共有します。
夜間や休日にも動けるよう、専門業者の緊急連絡先と代行者を登録してください。

写真と使用停止を同じ記録にまとめます。

ええですね。
復旧まで追える記録にしましょう。

外から見て軽い変形なら使えると判断できないのはなぜか

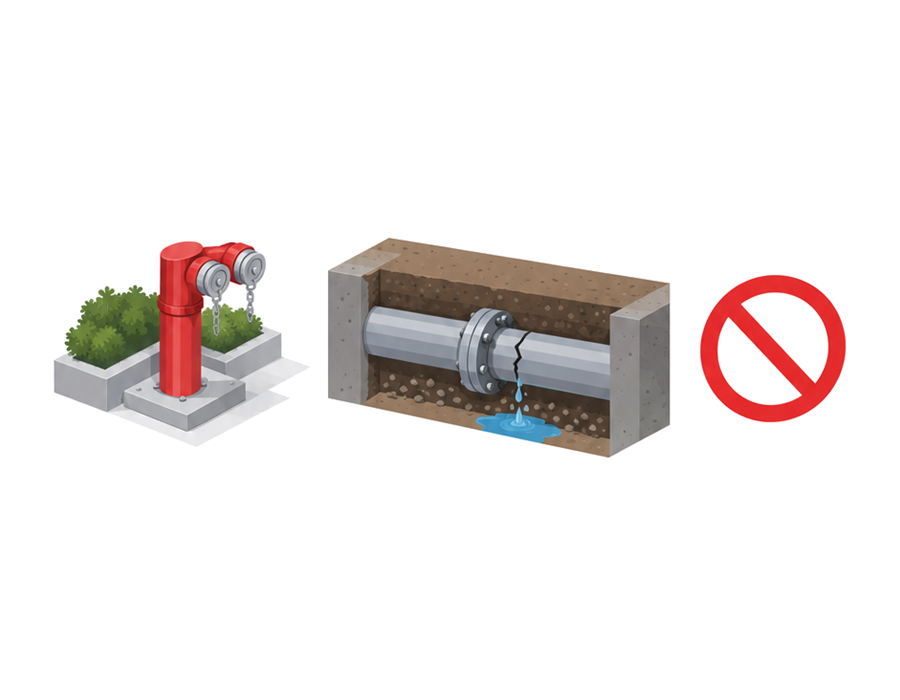

送水口が少し傾いただけに見えても、地中や壁内の管には曲げや引張りの力が加わっている場合があります。
結合金具が回ることと、必要な圧力で配管全体が機能することは別です。

消防庁の点検要領は、送水口の外形だけでなく、結合金具やキャップ、配管、弁類、放水口等の状態を系統的に確認する内容になっています。

消防庁の試験基準や点検関係資料では、連結送水管について耐圧性能や機器の作動を確認する手順が示されています。必要な試験は専門業者が設備構成と被害状況に応じて判断します。

軽い変形に見えることと、送水圧に耐えて使えることは同じではありません。
キャップを外したり、工具で送水口を戻したりすると、損傷を広げるおそれがあります。
次の行為を施設担当者の自己判断で行わないでください。

消防車用の結合金具へホースを試しにつなぐ
キャップや逆止弁を繰り返し操作する
傾いた管を押したり工具で起こしたりする
漏れが見えないことだけで復旧扱いにする
一つの放水口だけの確認で全系統を正常扱いにする

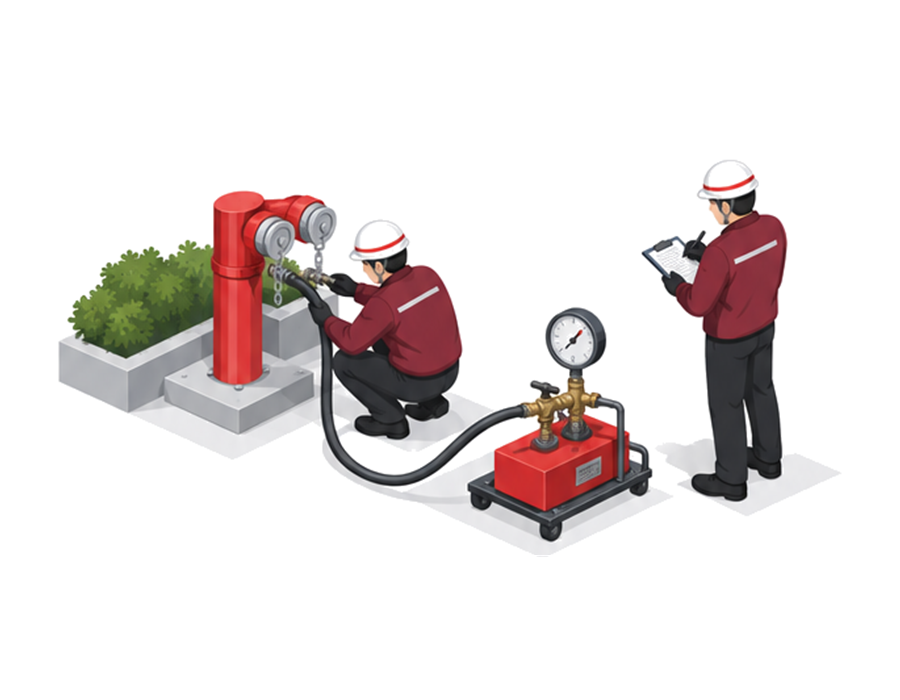

専門点検では、送水口、支持部、配管、弁類、放水口を確認し、必要に応じて耐圧試験などを行います。
施設側は結果が出るまで使用不能の疑いを解除しない運用にします。
補修や部品交換をした場合も、処置後の機能確認が必要です。
復旧の範囲と残った制限を点検記録で確認してからBCPの表示を更新します。

少しの傾きでも、自分で戻したらあかんのですね。

はい。
見えない配管まで疑います。

明日から送水口の被害対応をどう確認するのか

地震後に迷わないためには、送水口の場所、連絡先、使用停止の表示方法を平常時に決めます。
図面と現場の呼び名を合わせ、代行者でも同じ手順を使える形にしましょう。

消防庁の点検基準・点検要領は、連結送水管の点検項目を示しています。平常時の点検票を地震後の比較資料として使えます。

BCPでは、設備の復旧だけでなく、停止中の情報を誰が更新し、消防隊へ誰が伝えるかまで決めておくことが重要です。

送水口ごとの番号と、停止共有から復旧までの担当者を一覧にします。
次の項目を明日から確認してください。

全ての送水口へ現場で読める管理番号を付ける
送水口と各階の放水口を図面で結び付ける
地震後に安全な距離から確認する項目を決める
立入制限と使用不能表示の用具を準備する
防火管理者・BCP担当者・専門業者の連絡順を決める
火災時に消防隊へ渡す被害メモを用意する
点検結果と復旧時刻をBCPへ戻す

写真台帳には平常時の全景を登録し、地震後の写真と同じ角度で比較できるようにします。
訓練では、送水口に触れずに使用不能の疑いを共有できるか試してください。
担当者が不在でも動けるよう、代行者と別の連絡手段を決めます。
復旧後は、点検結果を確認し、表示を解除した時刻を記録しましょう。

送水口の番号と連絡順を一覧にします。

ええですね。
触らず動ける手順にしましょう。
