BCPで地震後に泡消火設備の手動起動装置が割れていたら使ってよいのか｜誤操作防止と復旧確認を解説

地震後の地下駐車場で、泡消火設備の赤い手動起動装置を見ると保護板にひびが入っていたらどうしますか。
押しボタン自体は見えているため、火災時にはそのまま使えそうに感じるかもしれません。
しかし、外側の破損だけでなく、内部の操作部や配線へ衝撃が及んでいる可能性があります。
施設担当者だけで押したり復帰させたりせず発見時の状態を残して専門点検へつなぎます。

保護板が割れています。
押せるか試してええですか。

試し押しは止めましょう。
まず状態を記録します。

箱だけ見れば足りますか。

防護区画と起動系統まで照合します。

この記事の結論

破損した手動起動装置を施設担当者だけで操作しません
設置場所、発見時刻、保護板と箱の状態を撮影します
起動装置と防護区画と設備系統を一組で確認します
未点検の装置を使用可と表示しません
専門点検と所轄消防署への相談を経て復旧記録を残します

▼

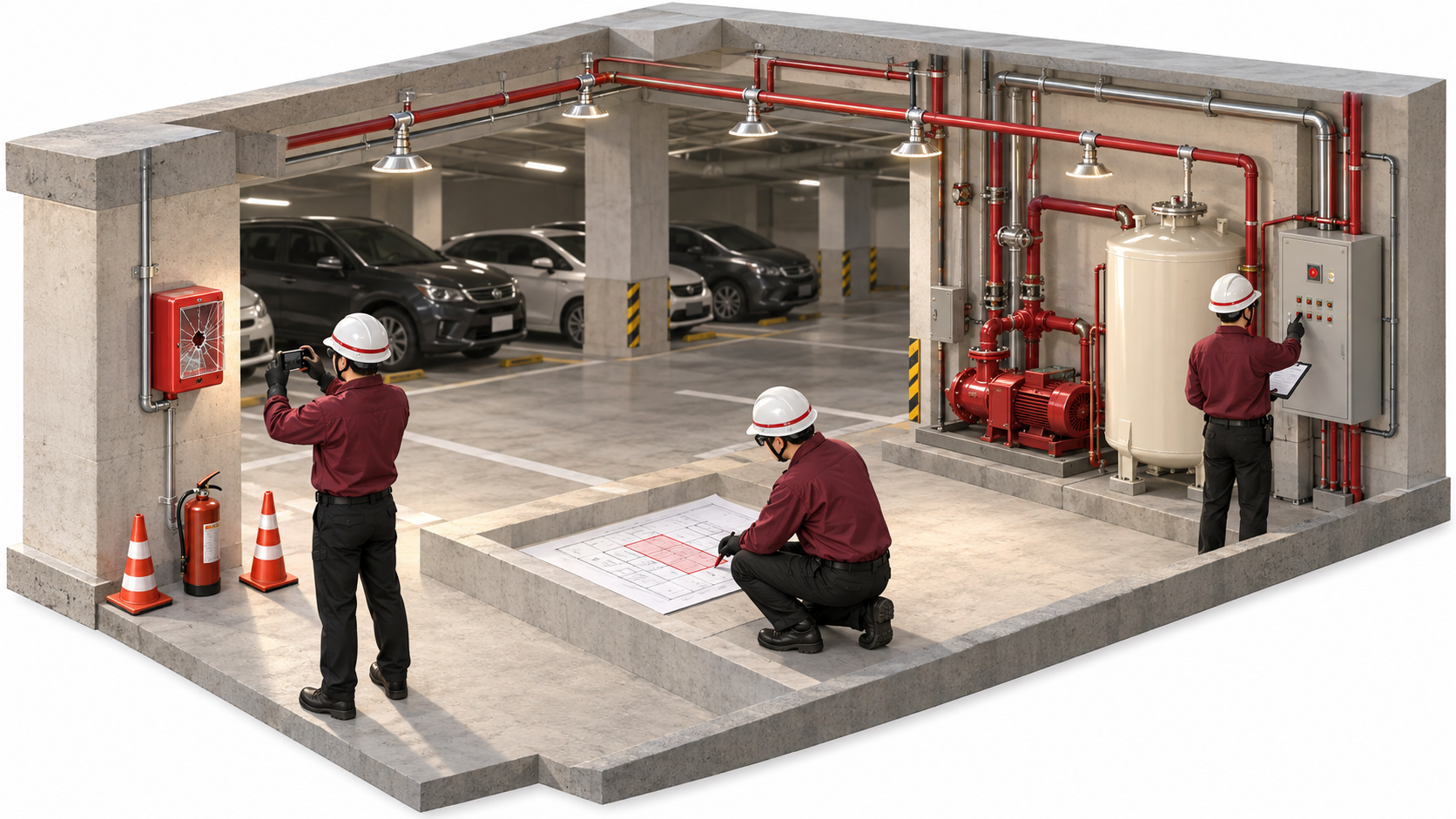

破損した泡消火設備の手動起動装置を記録して設備全体の専門点検へつなぐ横長アイソメ図

地震後に泡消火設備の手動起動装置が割れていたら使ってよいのか

結論からいえば、その場で押して作動を確かめてはいけません。
保護板のひびだけに見えても、操作部や端子の状態は外側から確定できないためです。

総務省消防庁の泡消火設備の点検基準は、手動式起動操作部について、周囲に使用や点検の障害がなく、外形に変形や損傷等がなく標識と機能が適正であることを確認事項としています。

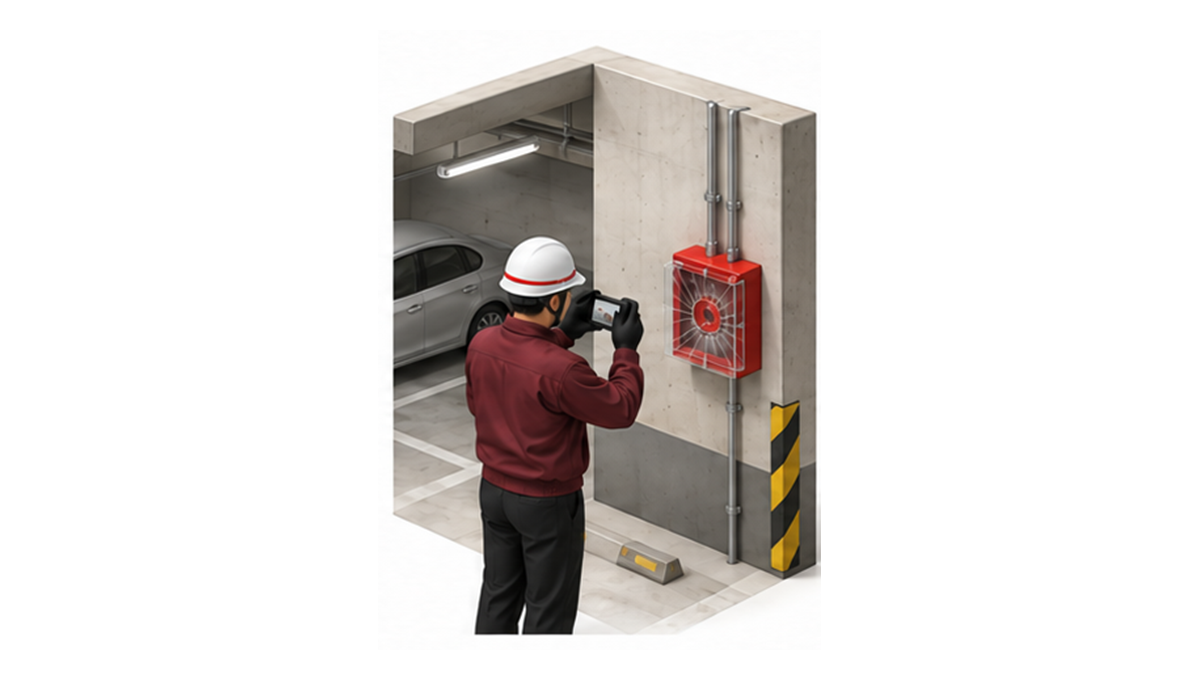

まず装置へ触れず、駐車区画番号、柱番号、設置位置、発見時刻、保護板、箱本体、配管や配線の見える範囲を撮影します。
割れた板を外す、押しボタンを押す、復帰操作をする、電源を切る作業は避けてください。
周囲に落下片があれば、人が不用意に近づかないよう小さく区画します。
火災や煙がある場合は点検よりも通報と避難を優先し、設備操作は定めた消防計画と消防隊の指示に従います。
施設担当者は状態保全と立入管理まで行い、操作確認は専門点検へ引き継ぎます。

押さずに写真を残すんですね。

はい。
発見時の状態を残します。

どの駐車場と起動方式を対象に確認するのか

異常を見つけた箱だけでなく対応する防護区画と起動系統を確認します。
泡消火設備には固定式と移動式があり、固定式でも自動式と手動式の起動方法があります。

消防法施行令第15条は防火対象物の用途や部分に応じた泡消火設備の設置基準を定めています。消防法施行規則第18条は、起動装置、放射区域、泡放出口、加圧送水装置などの技術上の基準を定めています。

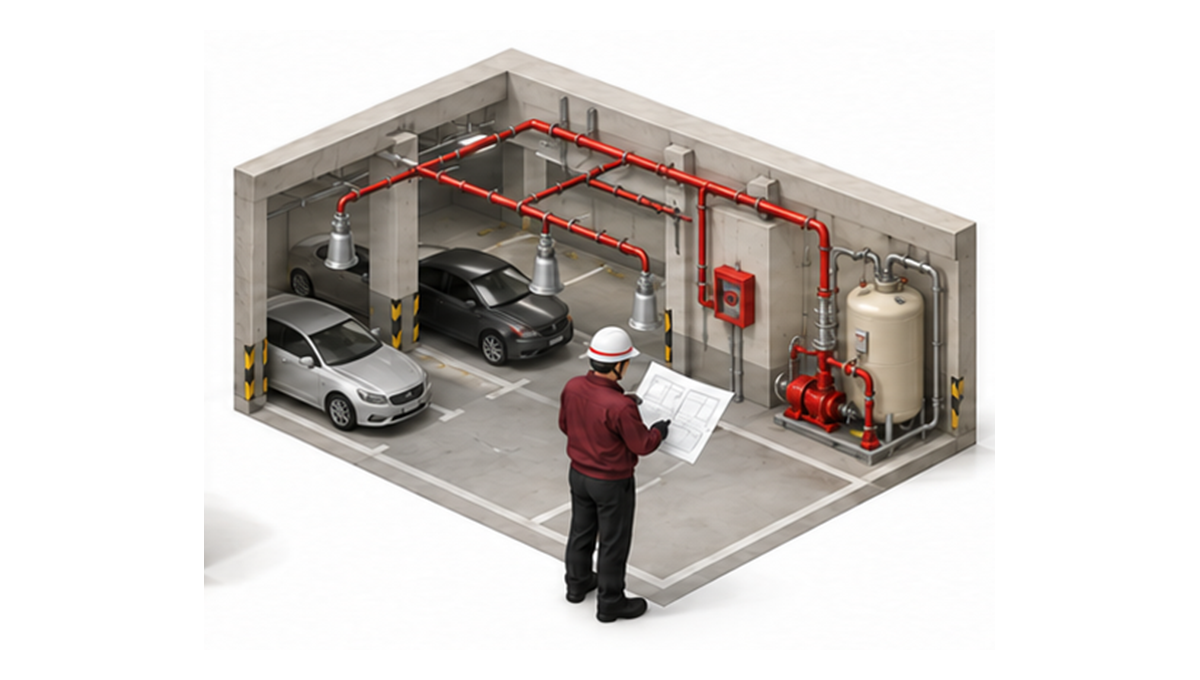

設備図、平面図、点検票を使い、次の情報を一組で照合してください。

破損した手動起動装置の位置と識別情報
その装置が受け持つ放射区域と駐車区画
起動装置から制御盤やポンプまでの系統
泡消火薬剤貯蔵槽、混合装置、配管、放出口
同じ区域にある別の起動装置と確認状況

隣の起動装置が無傷に見えても、同じ衝撃を受けた系統まで正常とは限りません。
逆に、一つの保護板が割れただけで駐車場全体の機能が失われたとも断定できません。
装置ごとに放射区域、起動方式、確認状況を記録し、専門家が点検範囲を決められる状態にします。

駐車場全部を止めるんですか。

防護区画と系統を確認して決めます。

発見から立入制限と専門点検までどう進めるのか

安全確保から復旧確認までを一つの記録でつなぎます。
担当者が変わっても判断が途切れないよう、発見から再開までの責任者と記録先を決めます。

消防法第17条の３の３は、一定の防火対象物について消防用設備等の点検と結果報告を定めています。消防庁の点検基準では、泡消火設備の手動式起動操作部の外形、標識、機能をそれぞれ確認します。

現場では次の順序で進めると、設備点検とBCPの判断を分けずに管理できます。

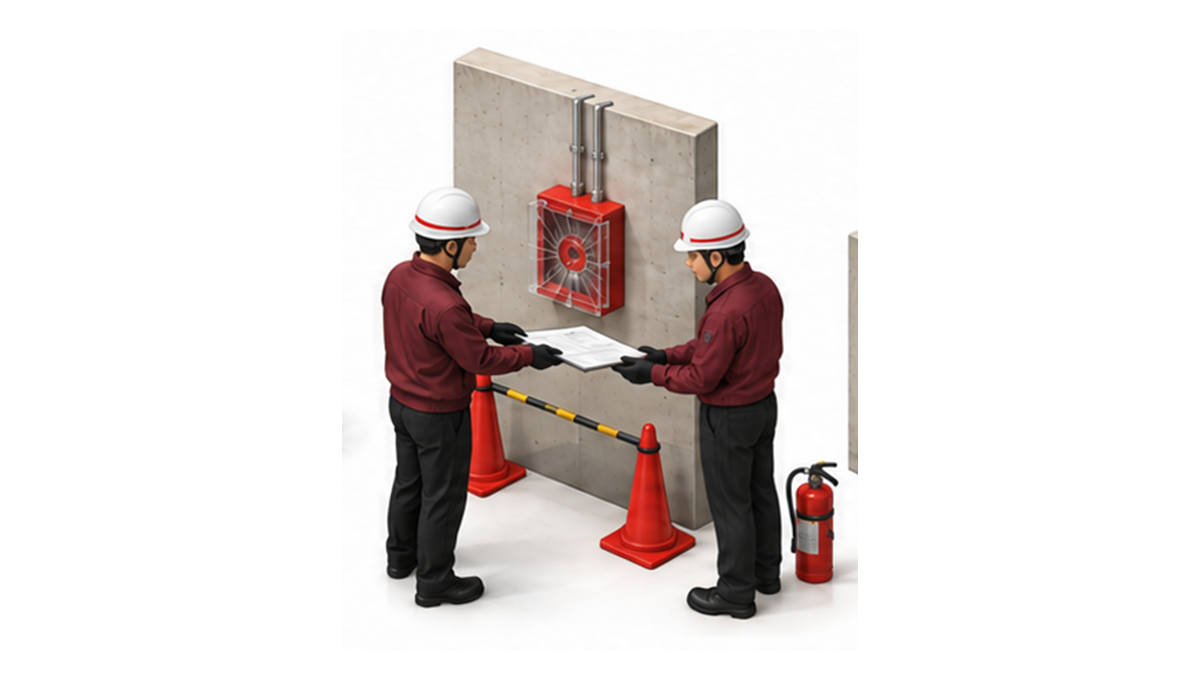

火災や煙がないことを安全な位置から確認する
割れた板や装置へ触れず写真と位置を記録する
落下片と誤操作を防ぐ範囲だけ立入を制限する
図面で防護区画と起動系統を特定する
消防設備士や保守会社へ発見時の情報を渡す
代替の監視や消火体制を所轄消防署と相談する
点検結果と使用再開の承認を記録する

現場写真には、装置の全景と破損部の近接写真を分けて残します。
専門点検では、操作部の外形だけでなく、表示、配線、制御装置、起動機能、関連するポンプや弁などを設備構成に応じて確認します。
暫定対応を行う場合は、誰が、どの区域を、どの手段で監視するかを明確にします。
発見記録、点検結果、再開承認を同じ案件番号でつなぐと、BCP側の業務再開判断にも使えます。

写真だけ残せば十分ですか。

区域と系統情報も添えましょう。

保護板だけのひびなら使えると思うと何を見落とすのか

外側のひびと設備全体の使用可否は別の判断です。
見た目が軽微でも正常とは限らず、見た目が大きく割れていても設備全体の故障範囲は専門点検をしなければ確定できません。

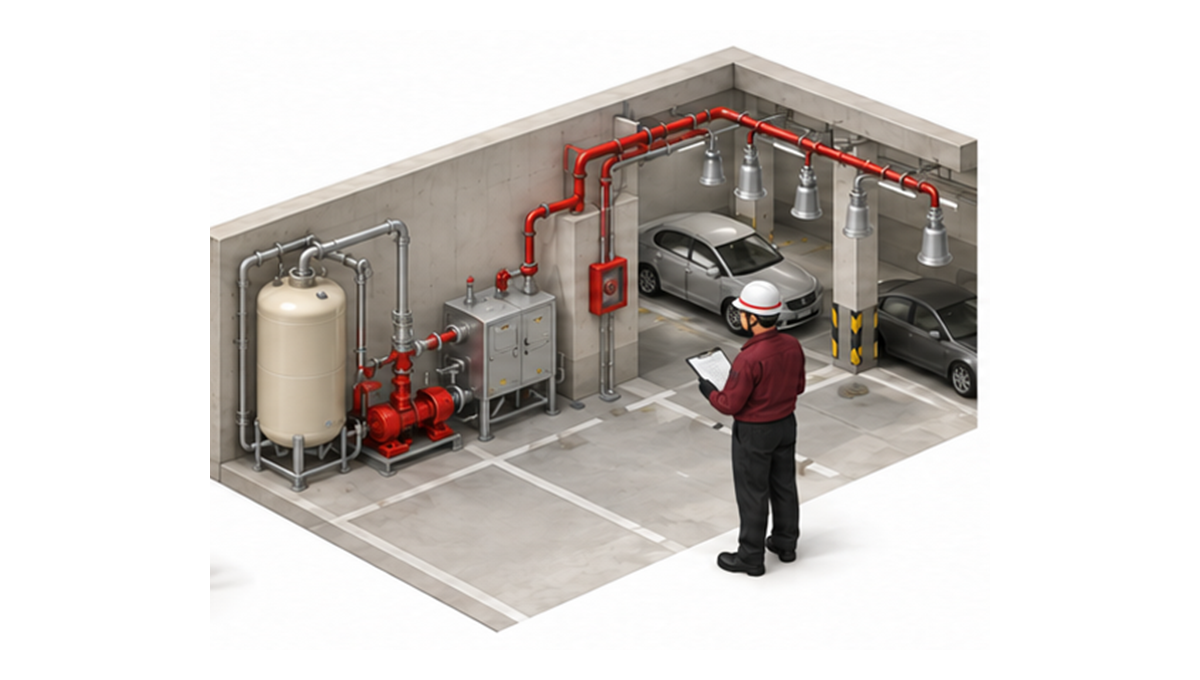

消防庁の点検基準は、手動式起動操作部だけでなく、電動機の制御装置、結線接続、ポンプ、バルブ類、配管、泡消火薬剤、放出口などを項目ごとに確認する構成です。

見落としやすいのは、保護板、押しボタン、内部回路、防護区画を一つの言葉でまとめてしまうことです。
保護板は誤操作や外力から操作部を守る役割がありますが、板の交換だけで内部回路の正常まで証明できません。
また、地震で同じ壁や配管が動いていれば、端子の緩み、箱の変形、配管支持部の異常などを伴う可能性があります。

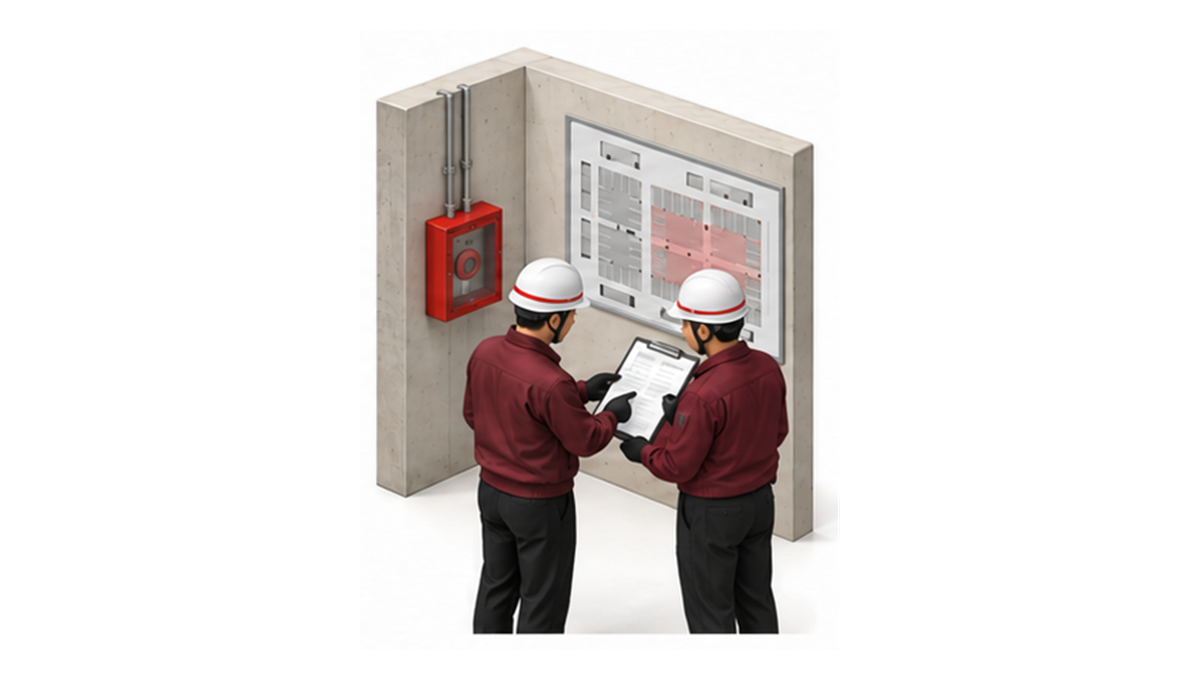

復旧確認では保護部材、起動機能、放射区域を分けて記録します。
確認できていない機能を「たぶん使える」と引継書へ書かないことが重要です。

板を替えたら終わりではないんですね。

はい。
起動から放射まで確認します。

明日から手動起動装置の被害対応をどう確認するのか

平常時に装置と防護区画を対応させた確認票を作ります。
災害後に初めて図面を探すと、破損した装置がどの区域を受け持つか分からず判断が遅れます。

内閣府の事業継続ガイドラインは、重要業務の継続に必要な資源を把握し、被害状況を確認して復旧や代替策へつなぐ考え方を示しています。消防用設備の確認結果も業務再開条件へ結び付けます。

明日からの確認は次の順番で進めてください。

泡消火設備の図面と最新の点検票をそろえる
手動起動装置ごとに設置位置を現地確認する
対応する放射区域と駐車区画を記号化する
撮影位置と立入制限範囲を平面図へ示す
消防設備士と保守会社の緊急連絡先を更新する
未復旧時の監視と消火体制を消防計画へ反映する
点検完了から駐車場再開までの承認者を決める

確認票には、装置番号、場所、対応区域、写真、点検依頼先、暫定対応、復旧日、承認者を設けます。
訓練では装置を実際に押さず、破損を示すカードを置いて発見から連絡までを確認できます。
設備の作動試験は、消防設備士や保守会社が設備構成と安全を確認して実施します。
少なくとも誰が近づけないようにするか、誰が専門点検を依頼するか、誰が再開を承認するかを決めてください。

訓練でボタンを押す必要はありますか。

連絡訓練なら押しません。
作動試験は専門家と行います。

よくある質問

Q保護板のひびだけならそのまま使えますか？

A外観だけでは内部への影響を確定できません。操作せず、外形と機能の専門点検へつなぎます。

Q割れた板を施設担当者が取り外してよいですか？

A不用意に操作部へ触れるおそれがあります。落下片への立入を管理し、専門業者へ引き継いでください。

Q別の起動装置が無傷なら駐車場を使えますか？

A対応する放射区域、起動系統、点検結果を照合し、確認済みの範囲を明確にします。

Q点検前に駐車場を再開できますか？

A被害範囲、設備方式、他の消防用設備、暫定対応で変わります。自己判断せず、所轄消防署と専門家へ相談してください。

よくある誤りは、保護板を交換できたことを設備の復旧完了と取り違えることです。
部材を交換したこと、起動機能が確認できたこと、駐車場を再開できることを分けて判断してください。

まとめ

✔破損した手動起動装置を自己判断で押しません。

✔場所と発見時の状態を撮影します。

✔防護区画と起動系統を図面で照合します。

✔操作部と配線と関連機器を専門点検へつなぎます。

✔未点検の装置を使用可と表示しません。

✔暫定対応は所轄消防署と相談して決めます。

✔点検結果と再開条件をBCPへ戻します。

参考・出典

※本記事は公表されている法令および消防庁・内閣府の資料に基づく一般的な解説です。破損した起動装置を自己判断で操作せず設備方式と現場状況に応じて確認してください。個別の点検、補修、交換、代替措置、駐車場や業務の再開判断は、防火管理者、建物管理者、消防設備士、保守会社、所轄消防署へご確認ください。
