粉末消火設備の試験結果報告書にはどんな数値が入るのか｜定圧作動装置の作動圧力と作動時間を解説

粉末消火設備の設置工事が完了すると、試験結果報告書を作成して消防長や消防署長へ届け出ます。
加圧式の粉末消火設備には定圧作動装置という機器があり、報告書には作動圧力と作動時間の実測値を書き込む欄があります。
局所放出方式で駐車場を防護する設置例では、貯蔵タンクの系統や設計放出時間の数値まで細かく記載されます。
今回は粉末消火設備の試験結果報告書に実際にどんな数値が書き込まれるのか、定圧作動装置の仕組みとあわせて解説します。

粉末消火設備にも、実測値を書き込む試験結果報告書があるんですか？

はい、定圧作動装置の作動圧力と作動時間まで数値で残すんですよ。

加圧式ならではの装置なんですね。

はい、蓄圧式には無い装置なので見分け方も含めて見ていきましょう。

この記事の結論

粉末消火設備の試験結果報告書は別記様式第８で作成する
加圧式の粉末消火設備には定圧作動装置を設けることが消防法施行規則第21条第４項第９号で定められている
定圧作動装置は起動装置の作動後、貯蔵容器等の圧力が設定圧力になったとき放出弁を開放させる仕組み
記載例の実測値は作動圧力1.65メガパスカル・作動時間14秒と13秒（２系統）
貯蔵タンクはＡ系統・Ｂ系統に分け、局所放出方式の設計放出時間25秒・第三種粉末420キログラム×２基という設置例も記載される

▼

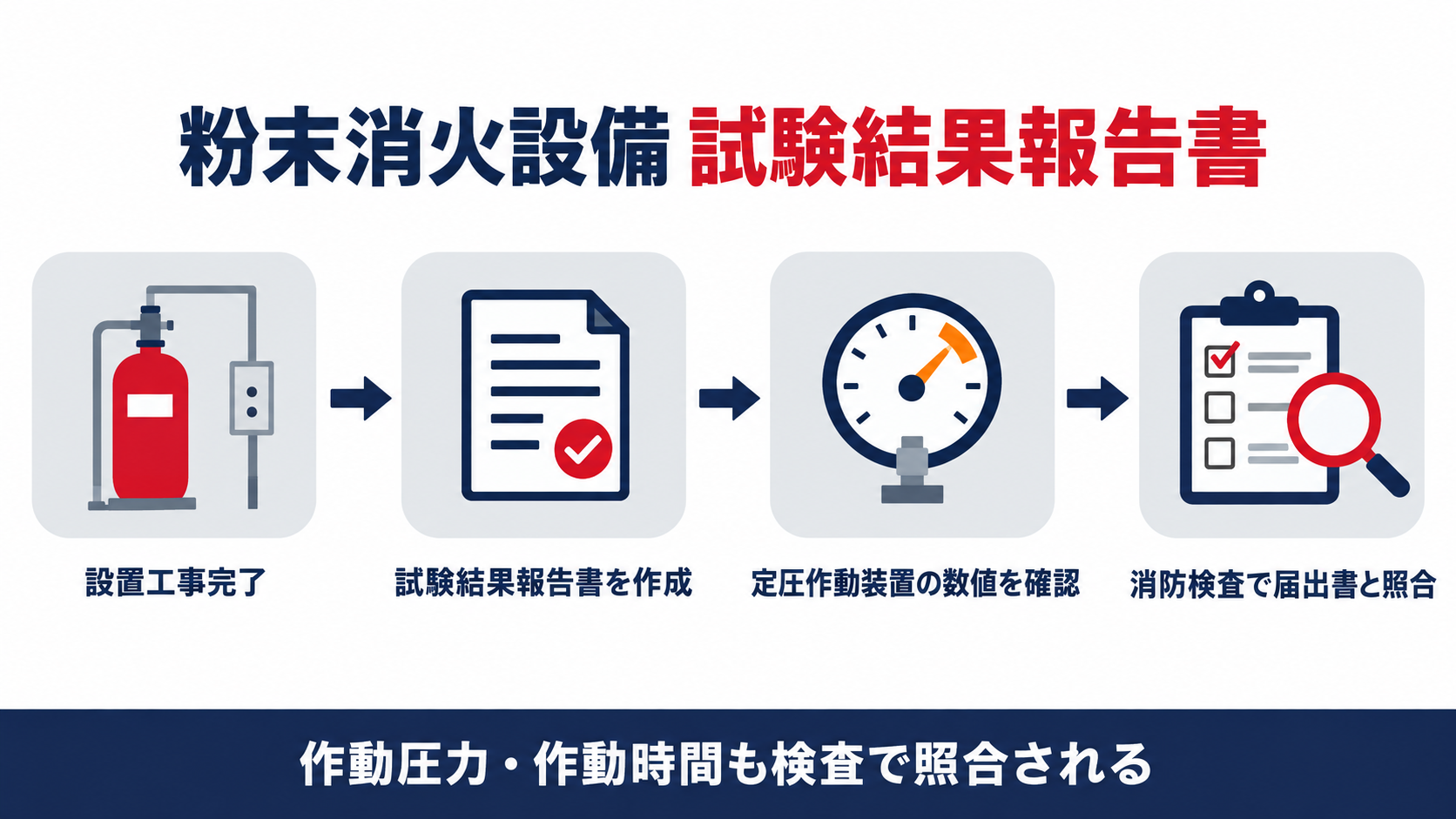

粉末消火設備の試験結果報告書に記載される定圧作動装置の作動圧力と作動時間を示す図解

粉末消火設備の試験結果報告書にはどんな数値が記載されるのか

粉末消火設備の設置に係る工事が完了すると、届出のときに試験結果報告書を確認します。
どんな様式に何を書くかは、消防用設備等ごとに消防庁長官が定めています。

問１　粉末消火設備の試験結果報告書には、どのような書類として作成するか。

答１　第一項第一号の規定による消防用設備等試験結果報告書の様式は、消防用設備等ごとに消防庁長官が定める。（消防法施行規則第31条の３第５項）

粉末消火設備にも専用の様式が用意されています。
様式の名前は別記様式第８で、放出方式（全域放出方式・局所放出方式・移動式）と設計放出時間を書く欄、貯蔵消火剤等・加圧用ガス容器の外観試験欄、機能試験・総合作動試験の結果を書く欄で構成されています。
記載例では、設置階は地階、防護対象物の種別は駐車場という設定で、放出方式は局所放出方式が選ばれています。
つまりこの１枚は、消火剤の量だけでなく、どの防護対象物をどの方式で守っているかまで示す書類だということです。

粉末消火設備の報告書にも、どの防護対象物を守っているかまで書かれているんですね。

はい、放出方式と設計放出時間まで欄が分かれているんです。

定圧作動装置とはどんな役割を持つ装置なのか

機能試験の欄には、定圧作動装置試験という項目があります。
この装置は、加圧式の粉末消火設備だけに設けるものです。

問２　加圧式の粉末消火設備には、どのような装置を設けなければならないか。

答２　加圧式の粉末消火設備には、次のイからハまでに定めるところにより定圧作動装置を設けること。起動装置の作動後貯蔵容器等の圧力が設定圧力になつたとき放出弁を開放させるものであること。定圧作動装置は、貯蔵容器等ごとに設けること。定圧作動装置は、消防庁長官が定める基準に適合するものであること。（消防法施行規則第21条第４項第９号）

定圧作動装置は、貯蔵容器等の圧力が設定圧力に達したことを確かめてから放出弁を開く装置です。
起動装置が作動しても、圧力が設定値に届くまでは放出弁が開きません。
これは蓄圧式の粉末消火設備には設けない、加圧式だけの仕組みです。
蓄圧式は常に一定の圧力でガスと消火剤を蓄えているのに対し、加圧式は起動のたびに加圧用ガスを送り込むため、圧力が整うタイミングを確認する装置が必要になります。

起動装置が動いても、すぐには放出されないんですね。

はい、圧力が整うまでの一呼吸を確かめる装置なんです。

作動圧力と作動時間はなぜ２系統に分けて測るのか

定圧作動装置試験では、作動圧力と作動時間という２つの数値を計測します。
記載例では、この数値が２系統ぶん並んで記載されています。

問３　定圧作動装置は、どの単位ごとに設けなければならないか。

答３　定圧作動装置は、貯蔵容器等ごとに設けること。（消防法施行規則第21条第４項第９号ロ）

定圧作動装置は、貯蔵容器等ごとに１台ずつ設ける決まりです。
記載例では、貯蔵タンクをＡ系統とＢ系統の２系統に分け、それぞれに定圧作動装置を設けた設置例で、作動圧力は両系統とも1.65メガパスカル、作動時間は14秒と13秒という近い数値が記録されています。
系統を分けているのは、複数の貯蔵タンクを防護区画ごとに使い分けるためで、定圧作動装置も系統の数だけ用意することになります。
２つの系統でほぼ同じ数値が並ぶのは、同じ仕様の機器を系統ごとに設置していることの裏付けにもなります。

２系統もあると、定圧作動装置も２台必要になるんですか？

はい、系統の数だけ用意する決まりです。

局所放出方式ならではの数値はどこに表れるのか

放出方式の欄には、全域放出方式・局所放出方式・移動式のいずれかを選び、設計放出時間を記入します。
局所放出方式は、防護対象物そのものを狙って消火剤を放射する方式です。

問４　局所放出方式の粉末消火設備は、消火剤をどれくらいの時間で放射できるものでなければならないか。

答４　局所放出方式の粉末消火設備の噴射ヘッドは、消火剤の量を30秒以内に放射できるものであること。（消防法施行規則第21条第２項第１号）

局所放出方式は、消火剤を30秒以内に放射できることが基準です。
記載例の設計放出時間は25秒で、基準の上限を下回る設計になっています。
防護対象物は駐車場、消火剤の種別は第三種粉末、量は420キログラム×２基、加圧用ガスの量は30キログラムと記載されています。
設計放出時間・消火剤の量・加圧用ガスの量は、いずれも防護対象物の広さや火災の性質に合わせて設計者が決める数値で、法令が定める上限や算定式の範囲内に収まっているかを報告書で確認します。

設計放出時間って、基準ぴったりにしないといけないんですか？

いえ、基準の範囲内であれば短く設計してもよいんです。

試験結果報告書は消防検査でどう使われるのか

試験結果報告書は、作成して終わりの書類ではありません。
消防長や消防署長が行う検査でも使われます。

問５　消防用設備等の検査は、どのように行われるか。

答５　検査は、防火対象物の関係者から提出された消防用設備等設置届出書（当該届出書に添付された設計図書、試験結果報告書を含む。）と照合しながら行うこと。（平成14年９月30日消防予第283号「消防用設備等の試験基準に係る運用について」記３(1)ア）

検査は、届出書に添付された試験結果報告書と現地の設備を照合しながら行われます。
定圧作動装置試験の作動圧力と作動時間、設計放出時間や消火剤の量といった記載例の数値も、この照合の対象です。
数値が実際の設備と食い違っていれば、その場で確認や是正を求められることになります。
試験結果報告書は、届出のためだけでなく、検査当日の照合資料として最後まで役割を持つ書類だということです。

つまり報告書の数値は、検査の当日まで使われ続けるんですね。

はい、検査で照合される資料として最後まで生きています。
