ガス漏れ検知器ははりとフードで位置が変わるか｜置いてはいけない場所も解説

ガス漏れ検知器は、天井に付いていれば正しいというものではありません。
はりやフードがあると、ガスがそこまで届かないことがあります。
逆に、湯気や風のせいで置いてはいけない場所もあります。
質疑応答が示したのはガスが実際に届く位置に置くという一貫した考え方です。

▼

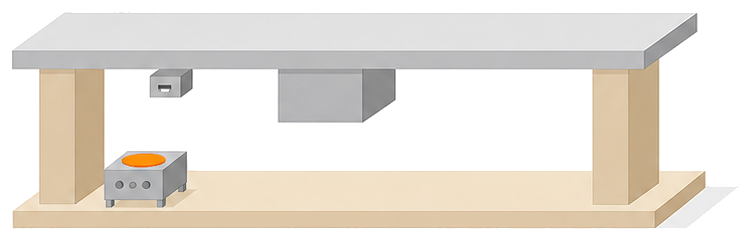

はりがある天井ではどこに置くか

空気より軽いガスは天井に沿って流れます。
その途中に天井から下がったはりがあると、流れがせき止められます。 はりが流れを止めます。
３つの例で答えが分かれています。共通しているのは、ガスがどこまで流れて溜まるかで位置を決めている点です。
(1)でははりがあるため、燃焼機器側のⒶ部分のみで足りるとされました。はりの向こう側にはガスが回り込みにくいという判断です。
はりがない(2)では、天井側と吸気口側の両方に設置することとされています。さえぎるものがなければ流れが伸びるからです。
自分の建物で確かめたいのは、天井に下がり壁やはりがあるかどうかです。厨房の改装で天井を張り替えると、この前提が静かに変わります。

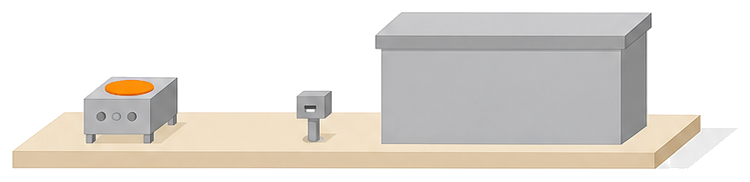

カウンターの下はどう扱うか

空気より重いガスは床に溜まります。
その床の上にカウンターのような仕切りがあると、溜まる側が分かれます。 燃焼機器側の低い位置です。
重いガスは下に溜まります。だから高さはなるべく低い位置と指導されました。
そして左右の選択では、カウンターの向こう側ではなく燃焼機器側が選ばれています。
(2)には条件が細かく書かれています。カウンターの下部、床から0.3メートル以下の部分に通気口又はすき間がなく、かつ開口の高さが0.3メートルを超える場合。この形なら、やはり燃焼機器側に置きます。
つまり足元がふさがっているかどうかで判断が変わります。カウンターの下に幅木が回っているか、抜けているか。現場で膝をついて見る必要があります。

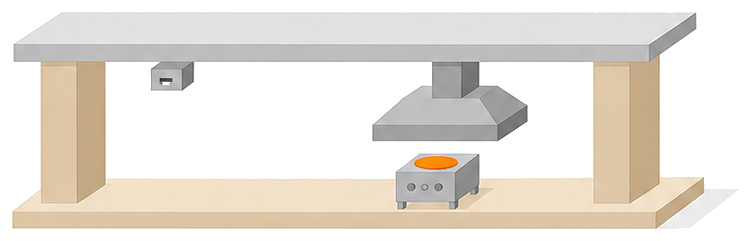

フードや排気ダクトがある場合はどこか

厨房のガス機器の上には、たいていフードと排気ダクトがあります。
漏れたガスはそこに吸い込まれるのか、それとも天井に広がるのか。 天井側に置きます。
候補は４つありましたが、選ばれたのは天井面のⒶひとつだけです。
フード内のⒹは選ばれていません。フードは調理の煙を吸うためのもので、常に運転しているとは限らないからだと読めます。
軽いガスは天井に沿って広がります。フードに頼らず天井で受け止めるという考え方です。
自分の建物では、検知器がフードの中や側面に付いていないかを見てください。付いていれば、この回答と食い違っている可能性があります。

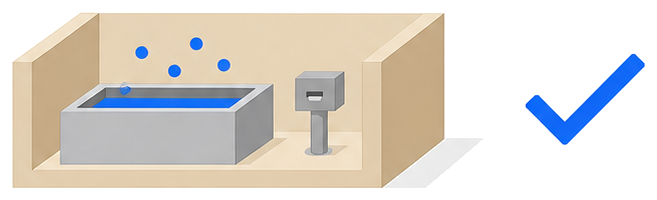

水蒸気の多い場所には設けてはいけないか

基準には、ガス漏れの発生を有効に検知することができない場所には設けないと書かれています。
湯気の多い場所は、そこに当たるのか。 設けないのではなく選び直します。
問いは「設けてはならないとしてよいか」でした。しかし回答はそれを否定しています。
求められているのは防水性能を有する検知器を設置することです。浴室用等、と例まで書かれています。
つまり環境が厳しいなら機器で対応せよという整理です。監視をやめる方向には向かっていません。
建物側で確かめたいのは、湯気の出る場所に付いている検知器が防水型かどうかです。厨房の食器洗浄機まわりや浴場は要注意です。

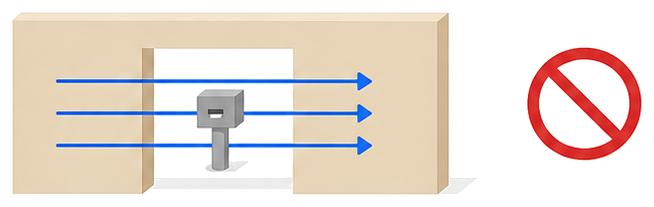

出入口付近の気流はどう扱うか

基準には、出入口の付近で外部の気流が流通する場所には設けてはならないとあります。
これは、そういう場所には検知器そのものが要らないという意味なのか。 免除ではなく場所を変えます。
ここも問いと回答の向きが違います。設置を要しないと読んでよいか、という問いに対して、答えはさけて設置することでした。
外気が吹き抜ける場所ではガスが薄まって検知できません。だからその位置には置かない。しかしその部屋の監視自体をやめてよいわけではありません。
前の項目と同じ構図です。条件が悪いなら、外すのではなく機器や位置で解決します。
自動ドアの真下や大きな搬入口のそばに検知器が付いていないか。図面ではなく現場で確かめてください。

よくある質問

参考・出典

• ガス漏れ火災警報設備に係る疑義について（昭和56年12月18日 消防予第299号 消防庁予防救急課長から各都道府県消防主管部長あて回答）
• 消防法施行令第21条の２
• 消防法施行規則第24条の２の３第１項第１号
• 消防実務六法 質疑応答編

※本記事は公表されている法令および通達に基づく一般的な解説です。掲載した回答は昭和56年当時のもので、通知番号や機関の名称等は当時のものです。図を前提とした回答を含むため、個別の事案についての適用は所轄消防署にご確認ください。
