BCPで地震後に自家発電設備のカップリングボルトが緩んでいたら締め直して始動してよいのか｜接続部確認と復旧判断の手順を解説

地震後、自家発電設備を確認すると、原動機と発電機をつなぐカップリング部のボルトが緩んでいました。
締め直せばそのまま始動できるのか、緩衝ゴムに目立つ割れがなければ運転してよいのか迷う場面です。
消防庁の点検要領は、カップリング部のボルトとナットに緩みがなく、フレキシブルカップリングの緩衝ゴムに損傷や変形がないことを確認する構成です。
BCPでは始動操作を保留する、接続部と周辺の変位を確認する、消防用設備の代替措置を確保する、専門点検と負荷試験後に復旧を承認するという順番を固定します。

ボルトを締め直したら試運転してええですか？

締め直しただけで始動可とは判断しません。

何から確認したらええんですか？

ボルトと緩衝ゴムと軸の位置を確認します。

この記事の結論

カップリング部に緩みがある状態で始動しません
自家発電設備を始動保留にします
ボルト、ナット、緩衝ゴム、軸の位置、周辺の変位を確認します
消防用設備の代替電源と運用制限を決めます
専門点検と始動・負荷試験後に復旧を承認します

▼

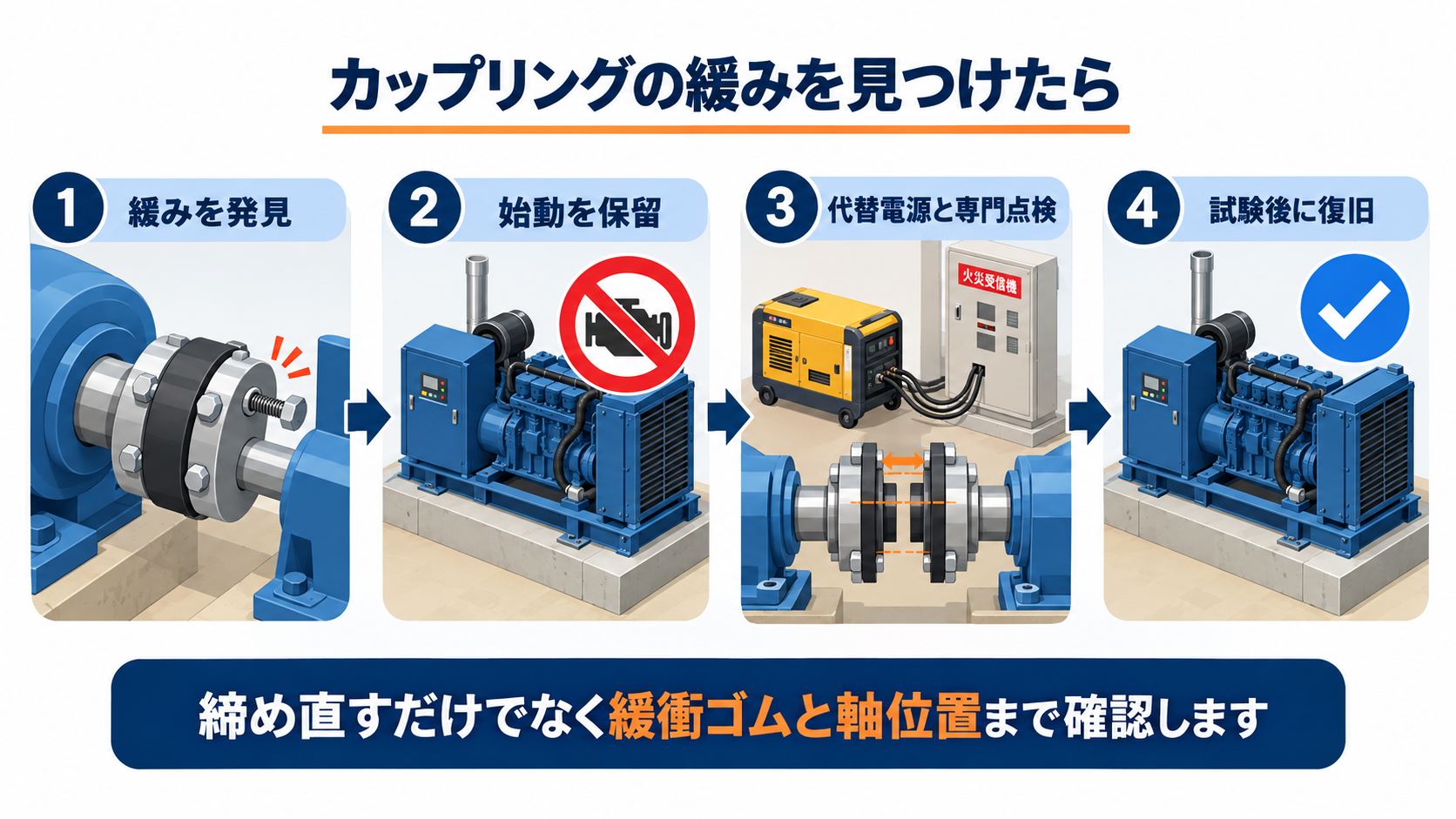

自家発電設備のカップリングボルトの緩みを発見して始動保留と代替電源確保と専門点検と復旧確認を行う４工程の横長アイソメ図

地震後に自家発電設備のカップリングボルトが緩んでいたら締め直して始動してよいのか

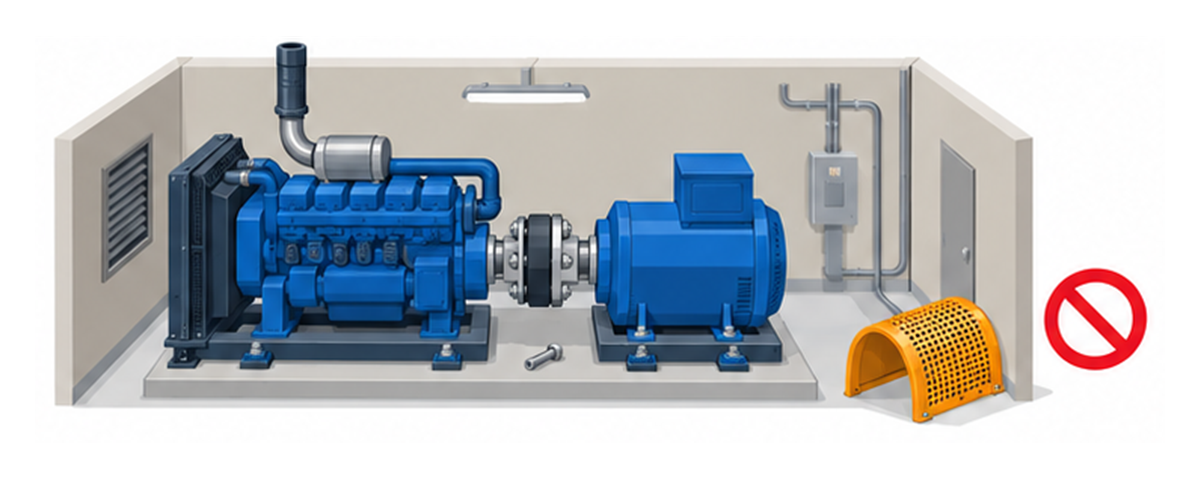

カップリング部のボルトに緩みがあれば始動せず原因確認を優先します。
消防庁の点検要領は、原動機と発電機のカップリング部についてボルトとナットに緩みがないことを確認します。

締結部の緩みは、地震による機器の変位、取付部の損傷、軸のずれ、緩衝ゴムの変形などと同時に生じている可能性があります。ボルトだけを締め直しても、接続部全体の状態を確認するまでは始動可としません。

消防庁の点検要領は、自家発電装置の接続部を目視し、原動機と発電機のカップリング部のボルト、ナットに緩みがなく、フレキシブルカップリングの緩衝ゴムに損傷や変形等がないことを確認する構成です。

発電機室への立入りを管理し、始動スイッチや接続部へ触れません。非常電源を受ける消防用設備を洗い出し、代替電源と施設運用を専門担当者と調整します。

ボルト一本の緩みでも止めるんですね。

はい。
緩衝ゴムと軸のずれまで確かめます。

どの接続部とボルトと緩衝ゴムを確認するのか

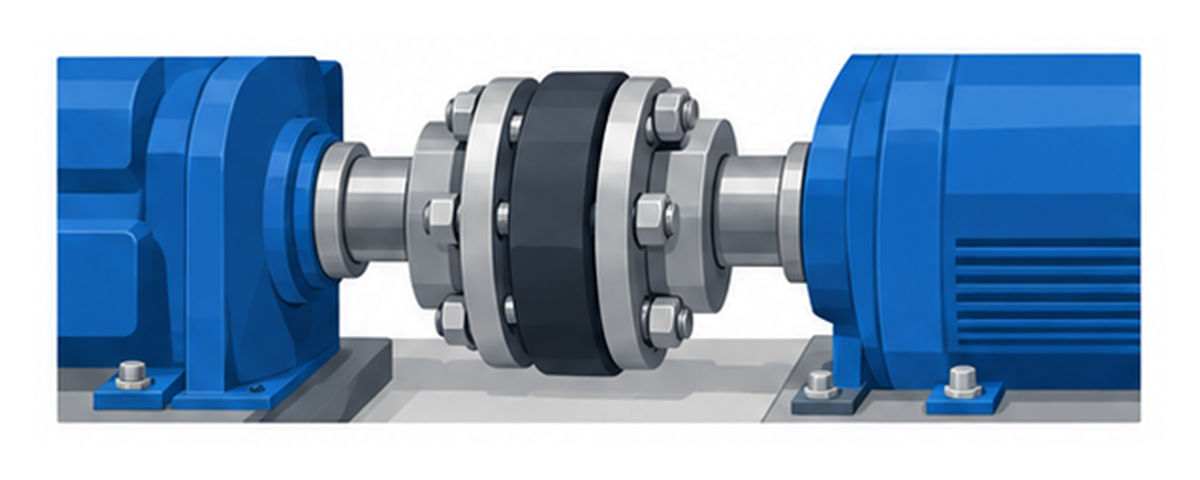

緩んだボルトだけでなく原動機と発電機を結ぶ接続部全体を確認します。
カップリング部、ボルト、ナット、緩衝ゴム、保護カバー、原動機側と発電機側の据付部、周囲の変位、非常電源を受ける消防用設備が確認範囲です。

原動機と発電機のカップリング部
連結用のボルトとナット
フレキシブルカップリングの緩衝ゴム
接続部を覆う保護カバー
原動機側と発電機側の据付部
周囲の変位、接触、異物
非常電源を受ける消防用設備

消防庁の点検要領は、ボルトとナットの緩みだけでなく、緩衝ゴムの損傷や変形も確認します。
実務では緩みの位置と本数、ゴムや周辺の変位、非常電源の供給先を分けて記録します。

緩んだ一本だけ見ればええと思ってました。

ナットと緩衝ゴムと据付部も確認範囲です。

緩みの発見から始動保留と代替電源確保までどう進めるのか

発見、始動保留、影響確認、代替措置、専門点検、補修、復旧の順番を固定します。
発見者はボルトやナットへ触れず、設備番号、緩みの位置、ゴムの状態、周辺の変位、異音や接触跡、発見時刻を防火管理者へ伝えます。

発電機室への立入りを管理する
設備番号、緩みの位置、ゴム、周辺の変位を記録する
締付け、始動、負荷切替を保留する

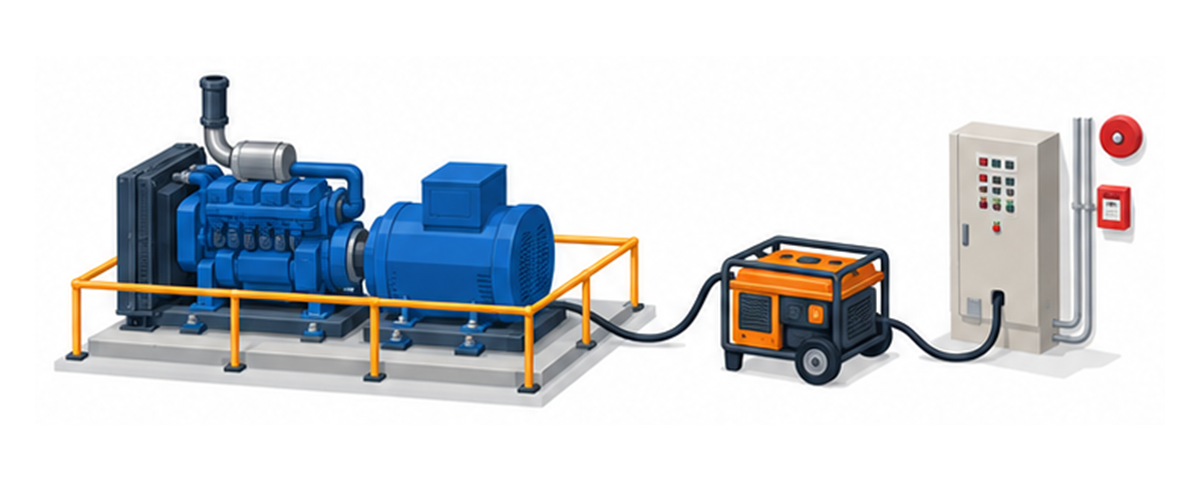

非常電源を受ける消防用設備を系統図で確認する
代替電源と必要な施設運用制限を決める
専門業者へ接続部と軸位置の確認を依頼する
補修と始動・負荷試験後に復旧を承認して記録する

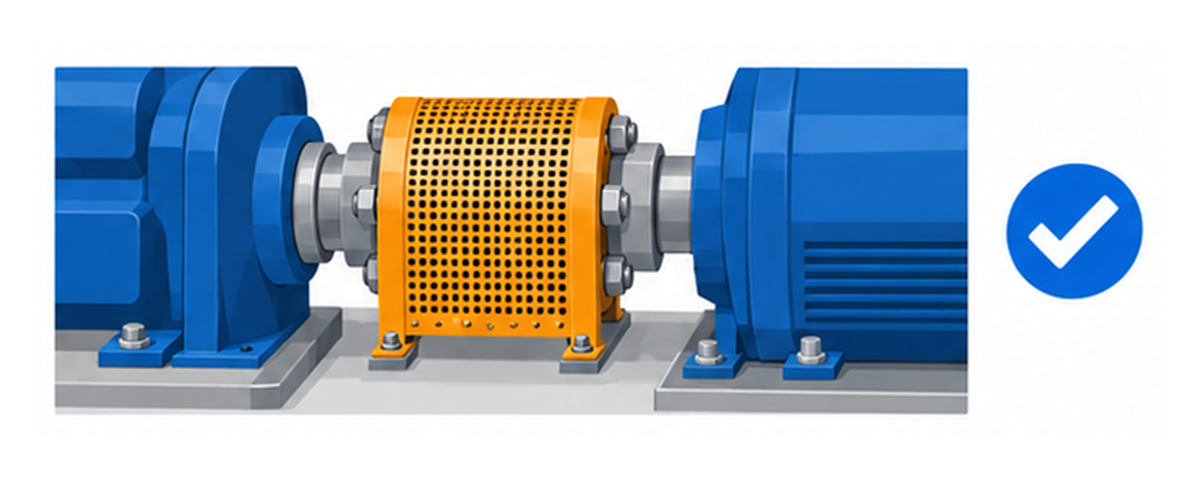

専門担当者はカップリング、ボルト、ナット、緩衝ゴム、保護カバー、軸の位置、据付部、基礎、周辺の接触や変位を点検します。補修後は締結状態と回転部に異常がなく、始動試験と負荷運転で異常音や異常振動がないことを確認して復旧判断へ進みます。
点検中は非常電源を使えない時間と代替措置の担当者を関係者へ共有します。

締め直す前に代替措置を考えるんですね。

そうです。
消防用設備への影響を抑えて点検へ渡します。

ボルトを締め直せば復旧と思うと何を見落とすのか

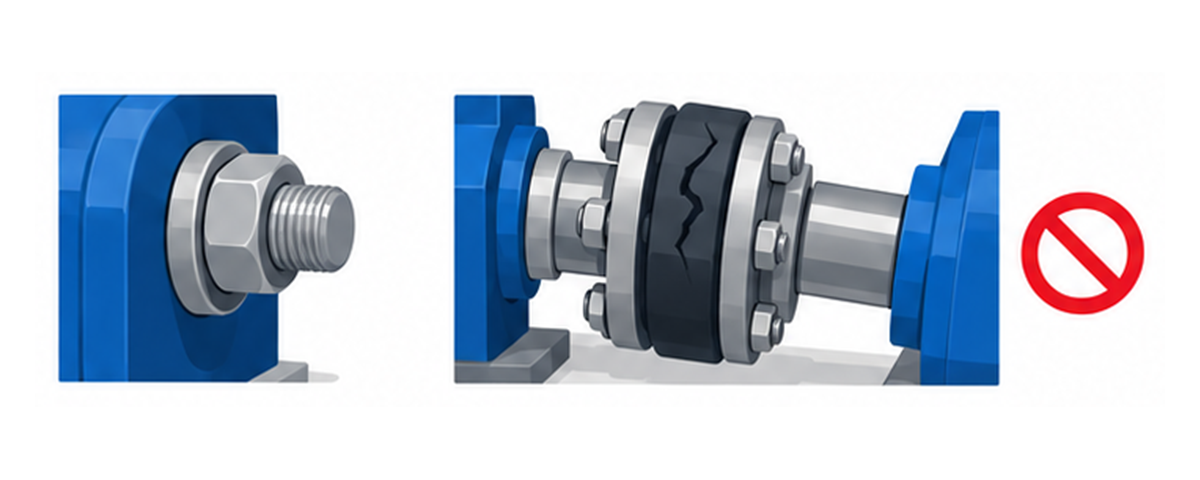

締付け状態が戻っても緩衝ゴムの損傷や軸のずれが残ることがあります。
地震後は据付部の変位、カップリングの偏り、緩衝ゴムのひび割れ、保護カバーとの接触、周囲の異物などが重なっている可能性があります。

ナットや別のボルトにも緩みがある
緩衝ゴムにひび割れや変形がある
原動機と発電機の軸位置がずれている
据付部や基礎に変位や損傷がある
保護カバーと回転部が接触している
金属粉や異物が接続部の周囲にある
締め直した事実だけが残り原因確認が抜ける

点検要領は、カップリング部の締結状態と緩衝ゴムの損傷・変形を一体で確認します。
緩みが生じた原因、接続部と軸の状態、始動時の異常音・振動を確認してから復旧判断へ進みます。

締め直しても安心できませんね。

原因と軸位置と始動時の状態まで確認します。

明日から自家発電装置の接続部異常にどう備えるのか

設備番号、接続部の仕様、供給先、代替措置、試験項目、復旧条件を一枚へまとめます。
平常時の締結状態、緩衝ゴムの外観、据付部、異常音・振動、補修履歴を点検台帳で確認できれば、地震後の異常を専門業者へ正確に伝えやすくなります。

設備番号と発電機の型式を台帳へ記入する
カップリング部と保護カバーの位置を確認する
ボルト、ナット、緩衝ゴムの平常状態を記録する
据付部と周辺に接触や変位がないか確認する
非常電源を受ける消防用設備を一覧にする
代替電源と施設運用制限を決める
専門業者と復旧承認者の連絡先を更新する

内閣府の事業継続ガイドラインは、重要な経営資源の被害確認、代替手段、復旧手順、教育・訓練、見直しを継続する考え方を示しています。
非常電源についても始動保留から代替措置へ切り替える訓練と誰が復旧を承認するかを決めておきます。

次の巡回で接続部の外観も確認します。

ええですね。
緩衝ゴムと据付部と供給先も一緒に確認しましょう。

よくある質問

Q施設担当者が緩んだボルトを締め直してよいですか？

A緩みの原因と設備の取扱条件の確認が必要です。自己判断で締め直して始動せず、専門点検へ引き継ぎます。

Q緩衝ゴムに割れが見えなければ始動試験できますか？

A外観だけで始動可と判断しません。ボルト、ナット、緩衝ゴム、軸位置、据付部を点検し、始動性能を確認します。

Q締付けが完了すれば復旧ですか？

Aいいえ。緩衝ゴムと軸位置、周辺の変位に異常がないことが必要です。始動試験と負荷運転の結果も確認します。

Q接続部の緩みを見つけたら何を記録しますか？

A設備番号、緩みの位置、ボルトとゴムの状態、周辺の変位、代替措置、補修、再始動を台帳へ残します。

まとめ

✔カップリング部に緩みがある状態で始動しません

✔自家発電設備を始動保留にします

✔ボルト、ナット、緩衝ゴムを確認します

✔軸位置、据付部、保護カバーを確認します

✔消防用設備の代替電源を確保します

✔専門点検と始動・負荷試験の結果を記録します

✔復旧承認と施設運用の再開を台帳へ残します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。カップリング部の緩みを確認した場合は自己判断でボルトやナットを締め直したり始動したりせず消防用設備の専門業者へ相談してください。個別の始動保留、代替措置、点検、補修、始動・負荷試験は、設備の仕様と施設の運用状況に応じて所轄消防署や専門家へご確認ください。
