BCPで地震後に自家発電設備の自動始動盤で端子の緩みを見つけたら締め直してよいのか｜始動保留と復旧確認の手順を解説

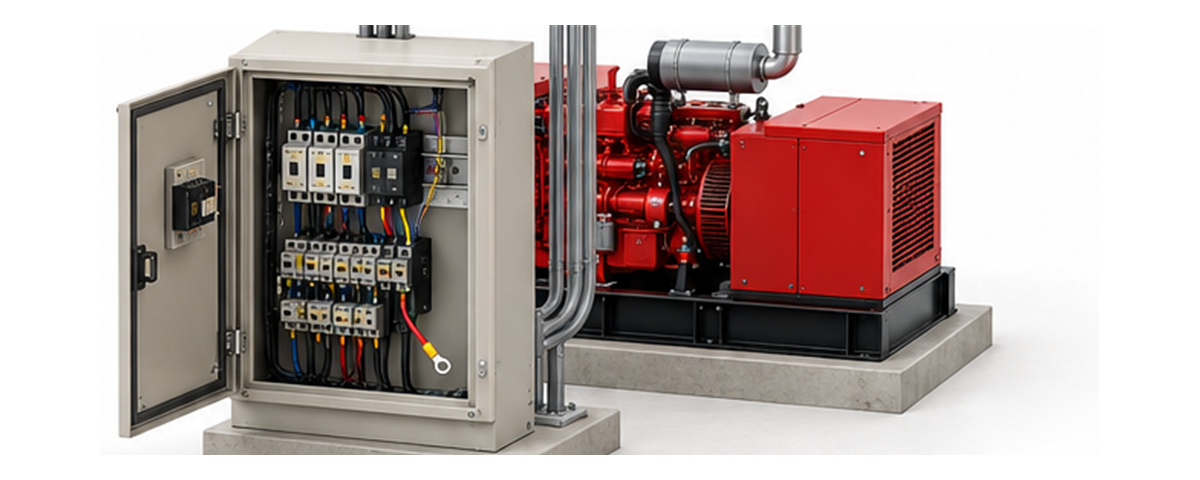

地震後、自家発電設備の自動始動盤を確認すると、端子の一つが緩み、電線もわずかに動いていました。
締め直せば始動試験できるのか、非常電源を止める間に消防用設備をどう守るのか迷う場面です。
消防庁の点検基準は、発電機盤・自動始動盤・補機盤について、変形、損傷、端子の緩み、著しい腐食等がないことを確認項目にしています。
BCPでは始動操作を保留する、制御盤と影響回路を確認する、消防用設備の代替措置を確保する、機能試験後に復旧を承認するという順番を固定します。

緩んだ端子を締めたら試運転してええですか？

その場では締めず始動もさせません。

何から確認したらええんですか？

盤内と非常電源の影響範囲を確認します。

この記事の結論

端子が緩んだ状態で始動操作をしません
発電設備を使用保留にします
発電機盤・自動始動盤・補機盤と接続回路を点検します
消防用設備の代替電源と運用制限を決めます
修理後の始動・切替試験と復旧承認を記録します

▼

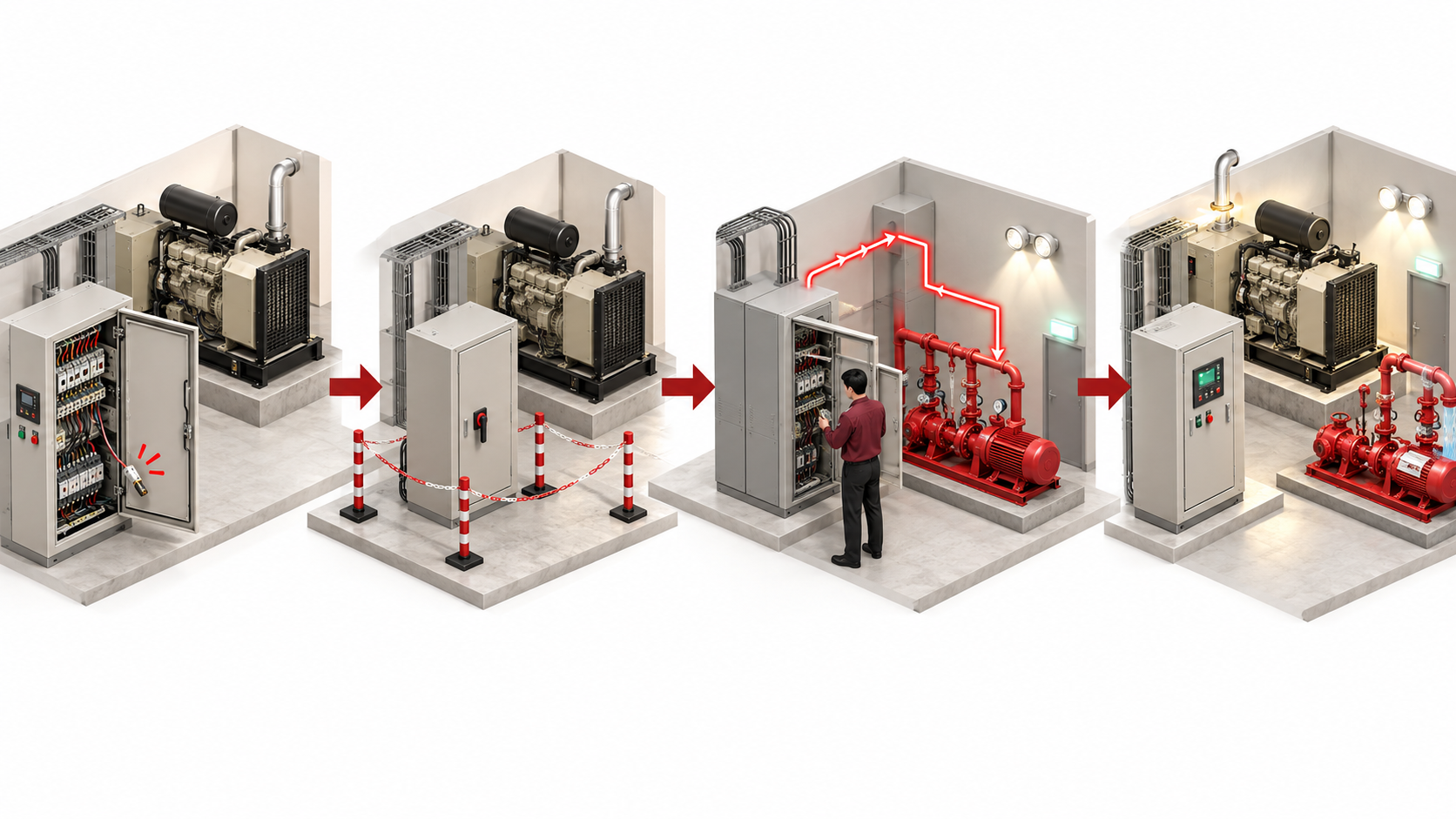

自動始動盤の端子緩みを発見して始動保留と代替電源確保と専門点検と復旧確認を行う４工程の横長アイソメ図

地震後に自家発電設備の自動始動盤で端子の緩みを見つけたら締め直してよいのか

端子の緩みを見つけたら締め直さず始動操作を保留します。
消防庁の点検基準は、制御装置に変形、損傷、端子の緩み、著しい腐食等がないことを確認するよう定めています。

端子は、始動指令や保護回路、負荷への電源切替をつなぐ部分です。緩みの周囲に発熱、変色、断線、絶縁劣化が隠れていることがあるため、施設担当者が通電状態で触れたり、締め直しただけで運転可と判断したりしません。

消防庁の点検基準は、制御装置として発電機盤、自動始動盤、補機盤を挙げ、端子の緩みに加えて、変形、損傷、著しい腐食やスイッチ類の状態も確認する構成です。

盤へ不用意に近づけないよう区画し、始動スイッチを操作しません。非常電源を受ける消防用設備を洗い出し、代替電源と施設運用を専門担当者と調整します。

端子一つでも止めるんですね。

はい。
盤内と接続回路を確かめてから運転します。

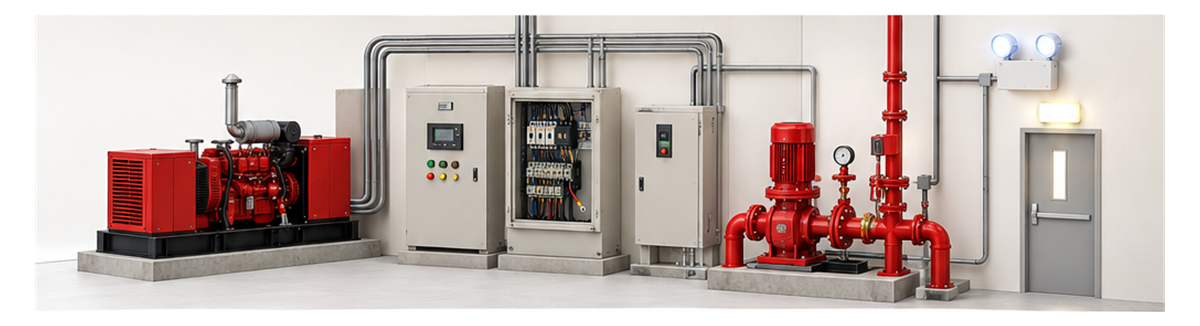

どの盤と回路と非常電源の供給先を対象に確認するのか

緩んだ一端子だけでなく制御装置と供給先まで確認します。
発電機盤、自動始動盤、補機盤、スイッチ・遮断器、ヒューズ、継電器、配線と接続部、発電装置との接続、非常電源を受ける消防用設備が確認範囲です。

発電機盤と自動始動盤
補機盤と補機回路
スイッチと遮断器
ヒューズと保護継電器
盤内配線と端子接続部
発電装置との接続回路
非常電源を受ける消防用設備

点検基準は、表示灯や計器、スイッチ・遮断器、ヒューズ、継電器等も個別に確認する構成です。
実務では緩んだ端子の位置、同じ盤内の変色や腐食、非常電源の供給先を分けて記録します。

緩んだ端子だけ見ればええと思ってました。

制御装置と供給先までが確認範囲です。

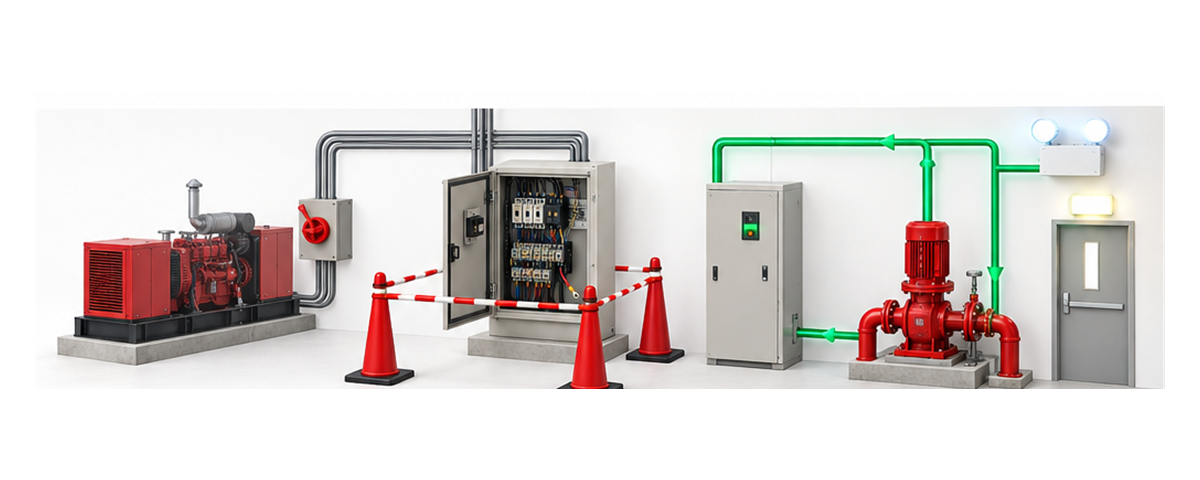

緩みの発見から始動保留と代替電源確保までどう進めるのか

発見、接触禁止、始動保留、影響確認、代替措置、専門点検、復旧の順番を固定します。
発見者は盤に触れず、設備番号、盤名、端子の位置、発見時刻、変色や異臭の有無を防火管理者へ伝えます。

盤の周囲を区画して接触を禁止する
設備番号と盤名と端子位置を記録する
始動操作と負荷切替を保留する
非常電源を受ける消防用設備を系統図で確認する
代替電源と必要な施設運用制限を決める
専門業者へ停電点検と修理を依頼する
始動・切替試験後に復旧を承認して記録する

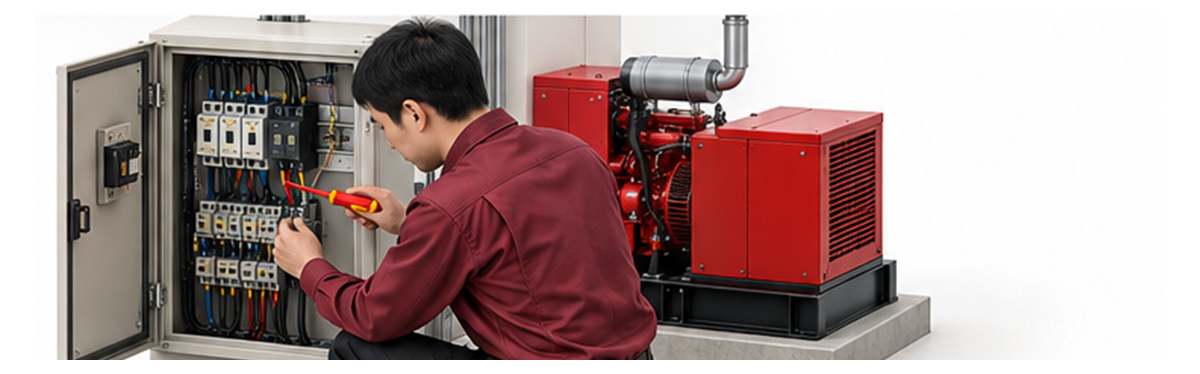

専門担当者は安全に停電した状態で、端子の締付け、電線の損傷、発熱跡、腐食、絶縁状態、保護装置と接続回路を確認します。修理後は始動機能と負荷への切替を確認してから復旧判断へ進みます。
点検中は非常電源を使えない時間と代替措置の担当者を関係者へ共有します。

盤を開ける前に代替措置を考えるんですね。

そうです。
消防用設備への影響を抑えて点検へ渡します。

端子を締め直せば始動できると思うと何を見落とすのか

端子を締め直しても発熱や回路の損傷は残ることがあります。
地震後は端子の緩みだけでなく、導体の変色、被覆の損傷、断線、継電器や遮断器の異常、盤の変形などが重なっている可能性があります。

端子台や導体に発熱跡がある
電線の被覆や圧着部が損傷している
盤内に著しい腐食や水分がある
継電器や遮断器が正常に作動しない
始動信号が発電装置へ届かない
負荷への自動切替が成立しない
締め直しだけで異常の履歴が消える

点検基準は、端子の緩みだけでなく、制御装置の変形・損傷・著しい腐食、スイッチ類と保護装置の機能を確認する構成です。

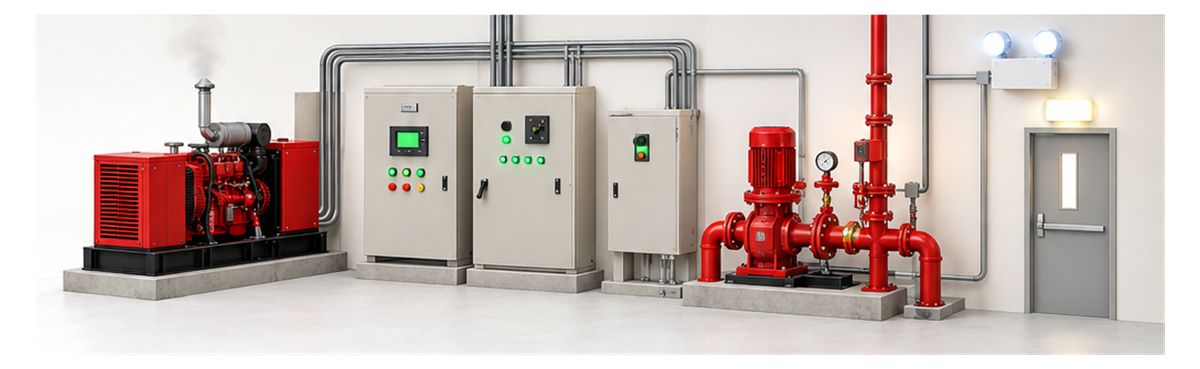

盤内の損傷、保護機能、始動と負荷切替を確認してから復旧判断へ進みます。

端子を締めても安心できませんね。

保護機能と切替動作まで一緒に確認します。

明日から自動始動盤の端子緩みにどう備えるのか

設備番号、盤名、端子位置、供給先、代替措置、試験項目、復旧条件を一枚へまとめます。
平常時の盤内配置と端子番号を図面や点検台帳で確認できれば、地震後の異常箇所を専門業者へ正確に伝えやすくなります。

設備番号と盤名を系統図へ記入する
端子番号と接続回路を点検台帳で確認する
変色、腐食、異臭の巡回項目を決める
非常電源を受ける消防用設備を一覧にする
代替電源と施設運用制限を決める
専門業者と復旧承認者の連絡先を更新する
始動・切替試験の結果まで台帳へ残す

内閣府の事業継続ガイドラインは、重要な経営資源の被害確認、代替手段、復旧手順、教育・訓練、見直しを継続する考え方を示しています。
非常電源についても始動保留から代替措置へ切り替える訓練と誰が復旧を承認するかを決めておきます。

次の巡回で自動始動盤も確認します。

ええですね。
端子番号と供給先も一緒に確認しましょう。

よくある質問

Q施設担当者が緩んだ端子を締めてもよいですか？

A通電状態では触れません。盤を安全に停止し、端子、配線、保護装置を確認して、専門点検へ引き継ぎます。

Q焦げ跡がなければ始動試験できますか？

A外見だけで始動可と判断しません。緩みの原因と接続回路を点検し、始動・切替機能を確認します。

Q代替電源がなければ施設を使えますか？

A非常電源を必要とする消防用設備と停電リスクを確認し、施設運用の制限を個別に判断します。

Q端子の緩みを見つけたら何を記録しますか？

A設備番号、盤名、端子位置、変色や腐食、供給先、代替措置、修理内容、復旧日時を台帳へ残します。

まとめ

✔端子が緩んだ状態で始動操作をしません

✔発電設備を使用保留にします

✔発電機盤・自動始動盤・補機盤と接続回路を確認します

✔消防用設備の代替電源を確保します

✔端子の締め直しだけで復旧と判断しません

✔専門点検と始動・切替試験の結果を記録します

✔復旧承認と施設運用の再開を台帳へ残します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。自動始動盤の端子の緩みを確認した場合は自己判断で締め直したり始動したりせず消防用設備の専門業者へ相談してください。個別の使用保留、代替措置、点検、修理、始動・切替試験は、設備の仕様と施設の運用状況に応じて所轄消防署や専門家へご確認ください。
