BCPで地震後に自家発電設備の冷却ファン駆動ベルトに亀裂があったら始動してよいのか｜冷却装置確認と復旧判断の手順を解説

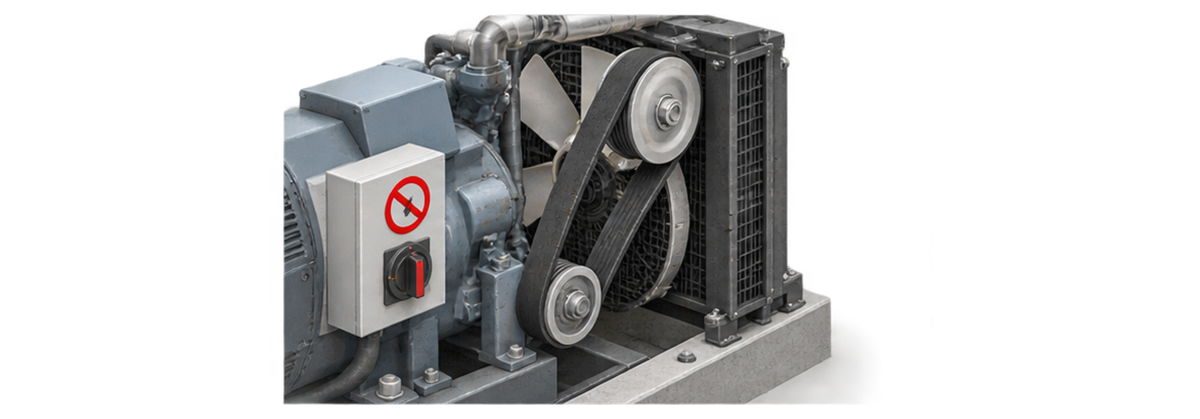

地震後、自家発電設備を確認すると、ラジエータの冷却ファンを回す駆動ベルトに亀裂と緩みが見つかりました。
張り直せばそのまま始動できるのか、短時間の試運転なら問題ないのか迷う場面です。
消防庁の点検基準は冷却ファンの機能が正常であることを求め、検討資料は駆動ベルトの張りと亀裂の点検を示しています。
BCPでは始動操作を保留する、ベルトとプーリーと冷却装置を確認する、消防用設備の代替措置を確保する、専門点検と負荷試験後に復旧を承認するという順番を固定します。

ベルトを張り直したら始動してええですか？

張り直しただけで始動可とは判断しません。

何を一緒に見ればええんですか？

ベルトとプーリーと冷却機能を確認します。

この記事の結論

冷却ファン駆動ベルトに亀裂や緩みがある状態で始動しません
自家発電設備を始動保留にします
ベルト、プーリー、張り、冷却ファン、ラジエータを確認します
消防用設備の代替電源と運用制限を決めます
専門点検と始動・負荷試験後に復旧を承認します

▼

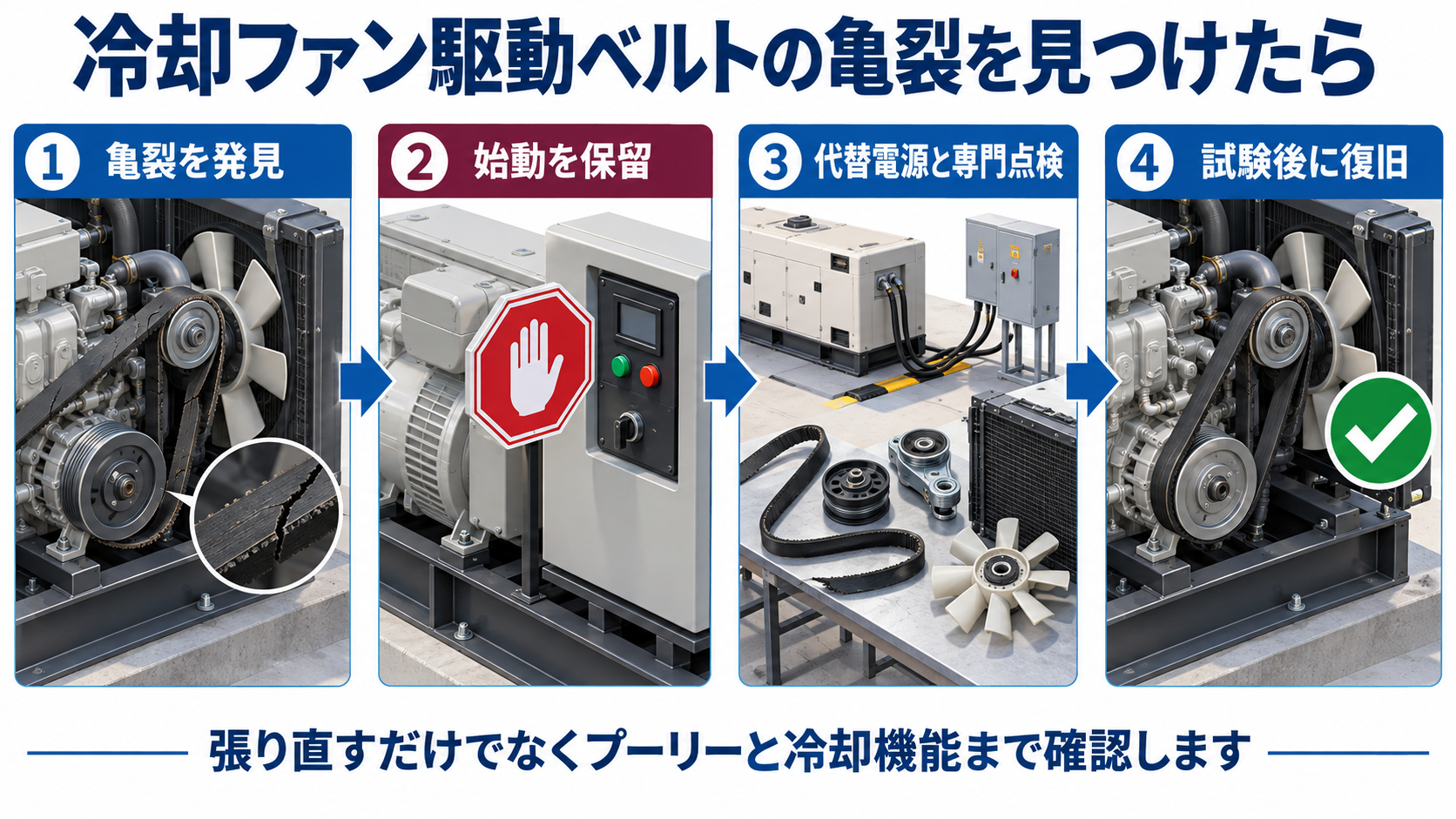

自家発電設備の冷却ファン駆動ベルトの亀裂を発見して始動保留と代替電源確保と専門点検と復旧確認を行う４工程の横長アイソメ図

地震後に自家発電設備の冷却ファン駆動ベルトに亀裂があったら始動してよいのか

駆動ベルトに亀裂や緩みがあれば始動せず原因確認を優先します。
消防庁の点検基準は冷却装置について冷却ファンの機能が正常であることを確認する構成です。

消防庁の検討資料は、冷却ファン駆動装置の異常で冷却風が不足すると発熱につながるとして、ベルトの張りと亀裂を点検項目に挙げています。亀裂や緩みがある状態で回転させると、滑りや破断で冷却機能が失われるおそれがあります。

消防庁の「自家発電設備の点検方法に関する改善（案）」は、ラジエータ等の冷却ファン駆動装置異常による冷却風不足を想定し、冷却ファン駆動ベルトの張り点検と亀裂点検を示しています。

発電機室への立入りを管理し、ベルトやプーリーへ触れません。非常電源を受ける消防用設備を洗い出し、代替電源と施設運用を専門担当者と調整します。

小さな亀裂でも止めるんですね。

はい。
張りとプーリーの状態まで確かめます。

どのベルトとプーリーと冷却装置を確認するのか

亀裂が見えた部分だけでなく冷却ファン駆動部と冷却装置全体を確認します。

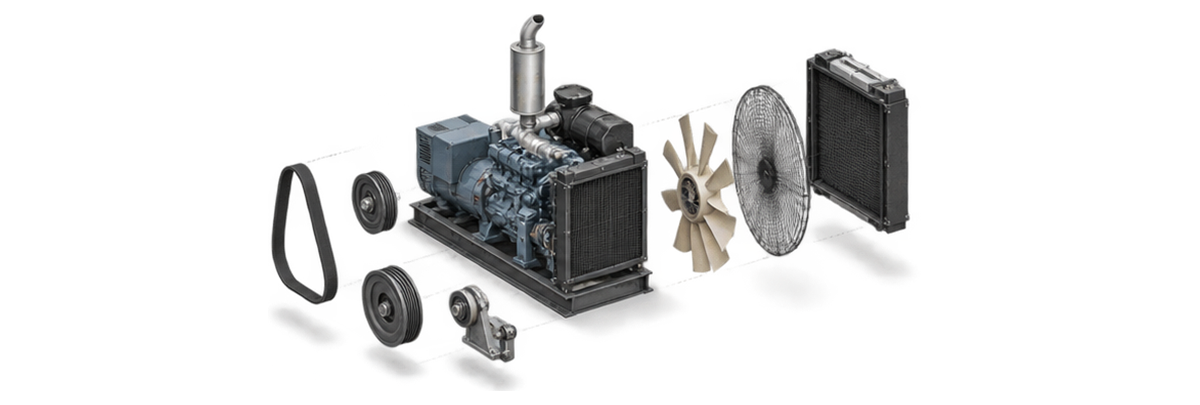

駆動ベルト、各プーリー、ベルトの張り、保護カバー、冷却ファン、ラジエータ、冷却水、周辺の接触跡が確認範囲です。

冷却ファン駆動ベルトの亀裂、摩耗、ほつれ
ベルトの張りと滑りの痕跡
駆動側と従動側のプーリー
テンショナーと固定部
冷却ファンと保護カバー
ラジエータ、配管、冷却水
非常電源を受ける消防用設備

ベルトは外から見える表面だけでなく、側面やプーリーへ接する面に劣化が現れることがあります。施設担当者が保護カバーを外して回転部へ近づくのではなく、専門業者へ設備番号と異常位置を伝えます。
実務では亀裂の位置と範囲、張りとプーリーの状態、冷却機能と供給先を分けて記録します。

ベルトだけ見ればええと思ってました。

プーリーとファンとラジエータも確認範囲です。

亀裂の発見から始動保留と代替電源確保までどう進めるのか

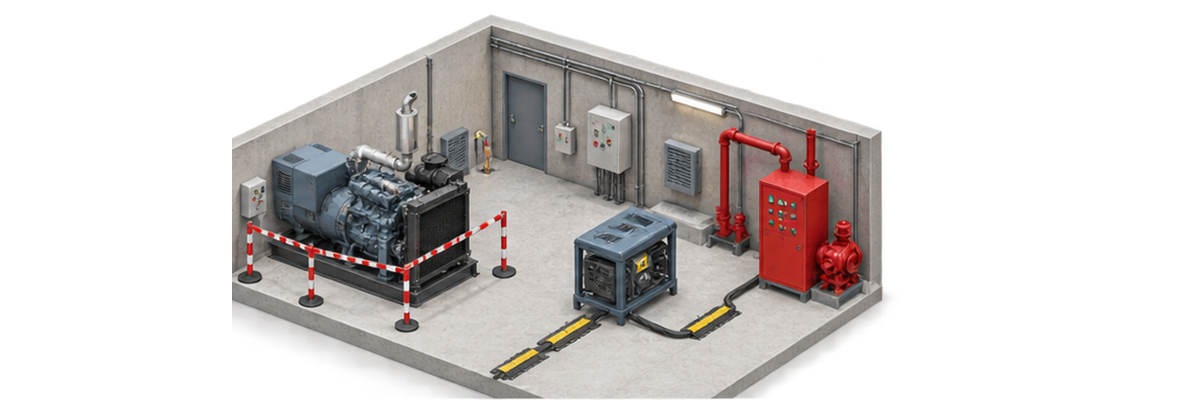

冷却ファン駆動ベルトに異常がある自家発電設備を始動保留にして代替電源を確保した様子

発見、始動保留、影響確認、代替措置、専門点検、交換、復旧の順番を固定します。
発見者はベルトへ触れず、設備番号、亀裂や緩みの位置、摩耗粉、プーリーのずれ、冷却水の状態、発見時刻を防火管理者へ伝えます。

発電機室への立入りを管理する
設備番号、亀裂、緩み、摩耗粉、周辺の状態を記録する
始動、手回し、負荷切替を保留する
非常電源を受ける消防用設備を系統図で確認する
代替電源と必要な施設運用制限を決める
専門業者へ駆動部と冷却装置の点検を依頼する
交換と始動・負荷試験後に復旧を承認して記録する

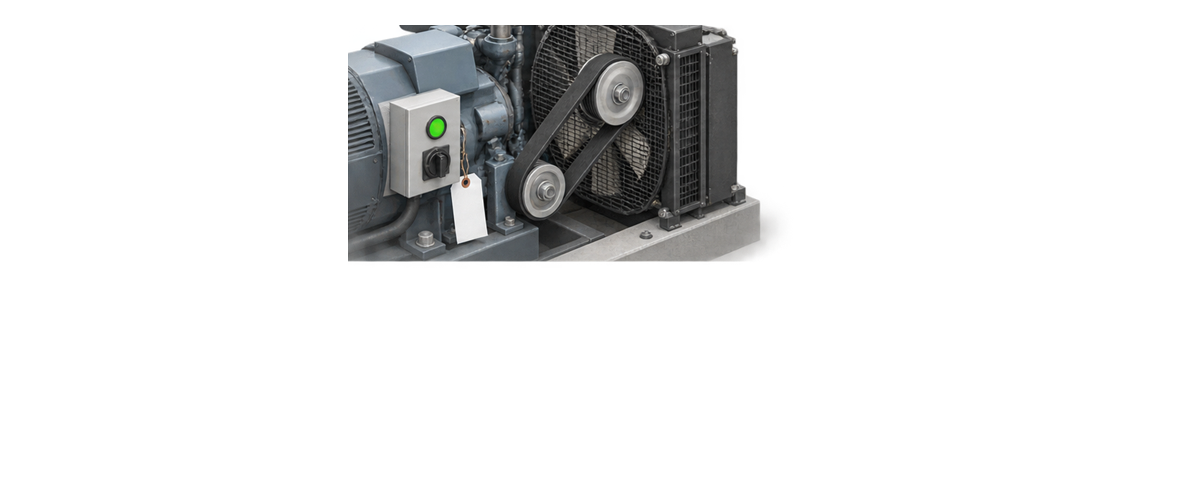

専門担当者はベルトの張りと亀裂、プーリーの摩耗や芯ずれ、テンショナー、冷却ファン、ラジエータ、冷却水、保護カバーとの接触を点検します。交換後は回転部に異常がなく、始動試験と負荷運転で冷却水温や異常音に問題がないことを確認して復旧判断へ進みます。
点検中は非常電源を使えない時間と代替措置の担当者を関係者へ共有します。

交換前に代替措置を考えるんですね。

そうです。
消防用設備への影響を抑えて点検へ渡します。

ベルトを張り直せば復旧と思うと何を見落とすのか

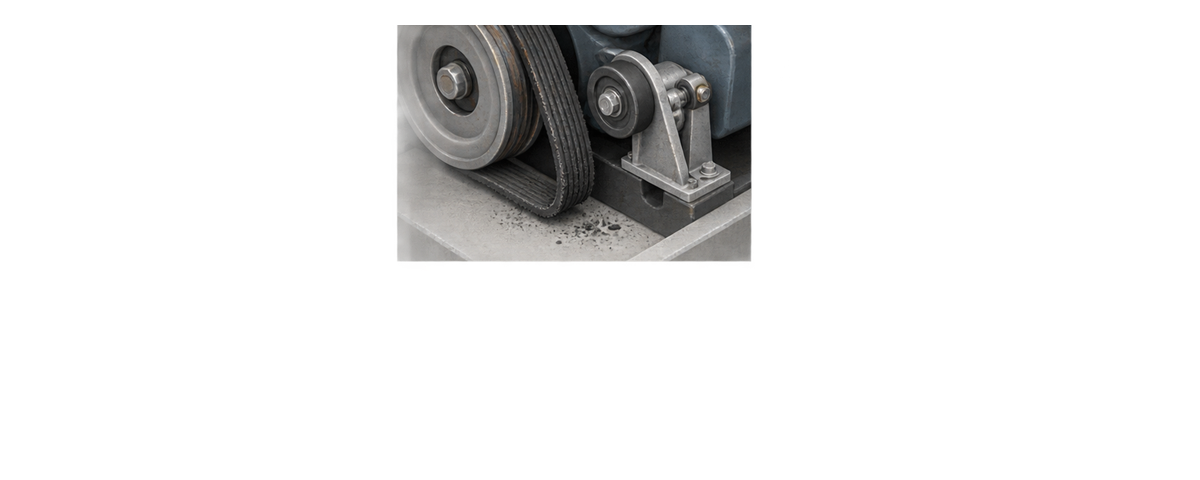

張りが戻ってもベルト内部の劣化やプーリーのずれが残ることがあります。
地震後は取付部の変位、プーリーの芯ずれ、ベルトの側面摩耗、テンショナーの損傷、保護カバーとの接触が重なっている可能性があります。

ベルトの裏面や側面にも亀裂がある
プーリーの溝に摩耗や異物がある
駆動側と従動側の芯がずれている
テンショナーや固定部に変位がある
冷却ファンや保護カバーと接触している
ラジエータや冷却水にも異常がある
張り直した事実だけが残り原因確認が抜ける

消防庁の検討資料は、経年劣化したベルトの滑りによる冷却風不足を示しています。地震直後の亀裂を単なる張力不足と決めつけません。
異常が生じた原因、駆動部と冷却装置の状態、始動時の冷却水温・異常音を確認してから復旧判断へ進みます。

張り直しても安心できませんね。

原因とプーリーと冷却機能まで確認します。

明日から冷却ファン駆動部の異常にどう備えるのか

設備番号、ベルト仕様、供給先、代替措置、試験項目、復旧条件を一枚へまとめます。
平常時のベルト外観と張り、プーリー、冷却水温、異常音、交換履歴を点検台帳で確認できれば、地震後の異常を専門業者へ正確に伝えやすくなります。

設備番号と発電機の型式を台帳へ記入する
駆動ベルトの品番と交換履歴を確認する
ベルトの張り、亀裂、摩耗の平常状態を記録する
プーリー、テンショナー、保護カバーを確認する
非常電源を受ける消防用設備を一覧にする
代替電源と施設運用制限を決める
専門業者と復旧承認者の連絡先を更新する

内閣府の事業継続ガイドラインは、重要な経営資源の被害確認、代替手段、復旧手順、教育・訓練、見直しを継続する考え方を示しています。
非常電源についても始動保留から代替措置へ切り替える訓練と誰が復旧を承認するかを決めておきます。

次の巡回でベルトの外観も確認します。

品番と交換履歴も台帳へ残しましょう。

よくある質問

Q冷却ファン駆動ベルトに亀裂があっても短時間なら始動できますか？

A短時間でも始動しません。滑りや破断で冷却風が不足するおそれがあるため、始動保留と専門点検を優先します。

Q施設担当者がベルトの張りを調整してよいですか？

A自己判断で保護カバーを外したり張りを調整したりしません。回転部と冷却装置を扱える専門業者へ依頼します。

Qベルトを交換すればすぐ復旧できますか？

A交換だけでは復旧にしません。プーリー、テンショナー、冷却ファン、ラジエータを確認し、始動・負荷試験の結果も確認します。

Qベルト異常を見つけたら何を記録しますか？

A設備番号、亀裂と緩みの位置、プーリー、冷却装置、代替措置、交換、試験結果、復旧承認を台帳へ残します。

まとめ

✔ベルトに亀裂や緩みがある状態で始動しません

✔自家発電設備を始動保留にします

✔ベルト、プーリー、張りを確認します

✔冷却ファン、ラジエータ、冷却水を確認します

✔消防用設備の代替電源を確保します

✔専門点検と始動・負荷試験の結果を記録します

✔復旧承認と施設運用の再開を台帳へ残します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。冷却ファン駆動ベルトに亀裂や緩みを確認した場合は自己判断で張り直したり始動したりせず消防用設備の専門業者へ相談してください。個別の始動保留、代替措置、点検、交換、始動・負荷試験は、設備の仕様と施設の運用状況に応じて所轄消防署や専門家へご確認ください。
