不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備は、消火剤を放射する直前に必ず音響警報装置を鳴らします。
この警報音は現場の判断で好きに止められるものではなく、告示が波形も長さも細かく決めています。
音圧はスピーカーで92デシベル以上、ベルやブザーでも90デシベル以上と数値まで指定されています。

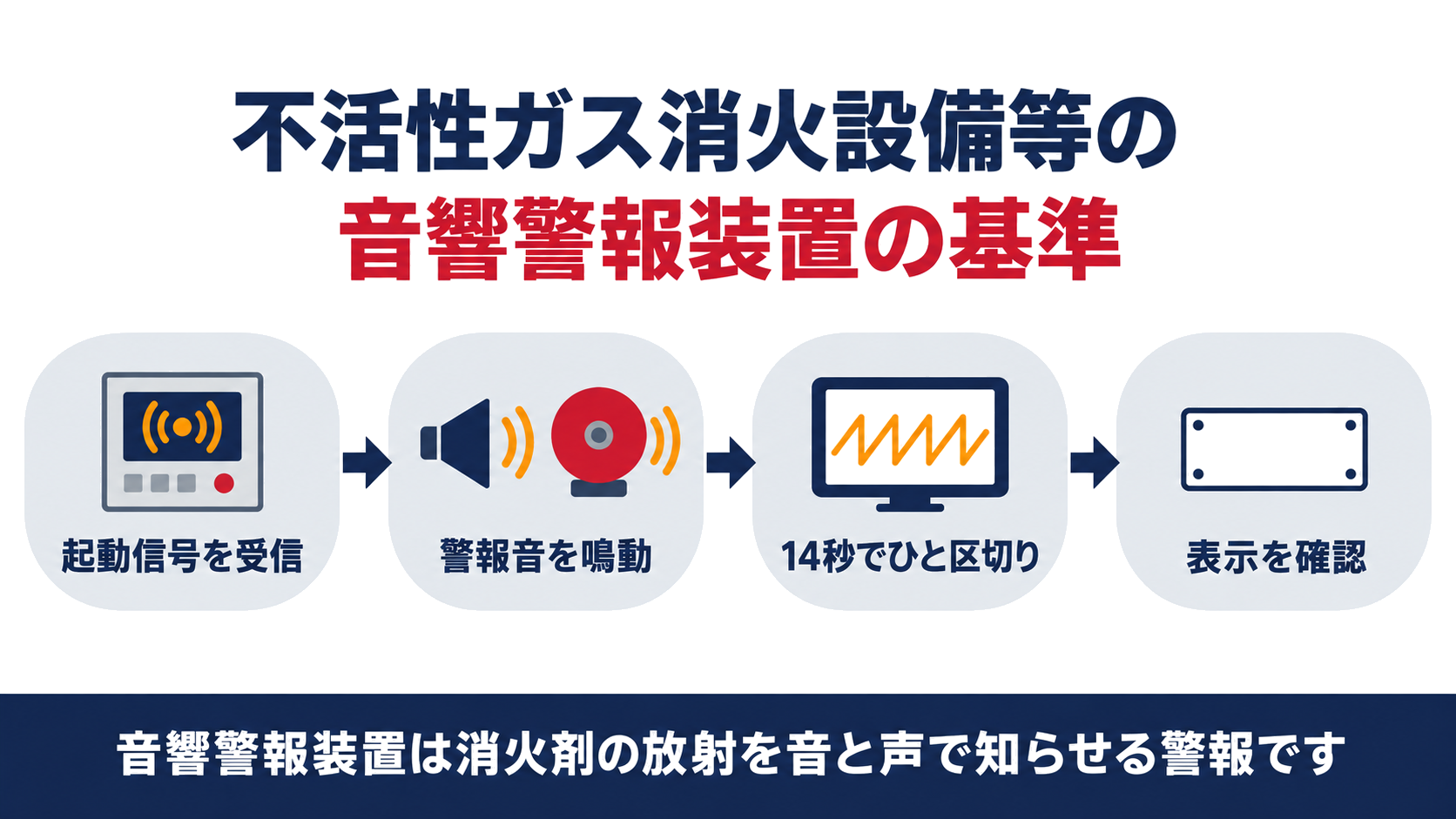

本記事では不活性ガス消火設備等の音響警報装置の基準（平成７年消防庁告示第３号）が定める音圧・警報音の構成・表示の基準を解説します。
うちは二酸化炭素消火設備が入っているんですが、警報はベルが鳴るだけだと思っていました。
実は音声で知らせるタイプもあって、どちらも告示で構造が決まっているんですよ。
へえ、ベルと音声でこんなに細かく基準があるんですね。
はい。
消火剤が放射される直前に鳴る警報なので、音圧や長さまで厳密に決まっているんです。
- 不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備の音響警報装置は、消防法施行規則が消防庁長官に委任する形で平成７年消防庁告示第３号という１つの告示に基準が統一されている
- 全域放出方式は原則音声による警報装置とすることが求められ、常時人のいない防火対象物など一部の例外を除きベルだけでは足りない
- スピーカーの音圧は92デシベル以上、ベル・ブザー・モーター式サイレンは90デシベル以上と数値で決まっている
- 警報音（シグナル＋メッセージ＋無音）は14秒以内の１単位にまとめ、起動信号が遮断されるまで自動的に繰り返される
- 音声装置には製造者名・製造年・型式記号・定格電圧・消費電流の５項目、スピーカーやベル等にはこれと異なる表示事項がある
▼
不活性ガス消火設備等の音響警報装置とはどんな装置か

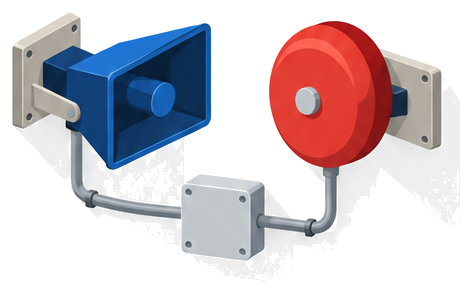

告示はこの警報装置を「音声警報装置」と「音響装置」の２種類に分けて定義しています。
告示の「用語の意義」は、スピーカーで音声を流す「音声警報装置」と、ベルやブザーなど音だけを鳴らす「音響装置」を区別しています。
規則は不活性ガス消火設備（第19条）・ハロゲン化物消火設備（第20条）・粉末消火設備（第21条）を別々の条文で定めていますが、音響警報装置についてはいずれも同じ告示（平成７年消防庁告示第３号）に従います。
全域放出方式は原則として音声警報装置とすることが求められ、ベルだけでは足りません。
点検の現場では、まず設置されている警報装置が音声タイプかベルなどの音のみタイプかを確認するところから始めるとよいでしょう。
警報装置には音声のものとベルのものがあるんですね。
うちがどちらなのか確認したことがありませんでした。
全域放出方式は基本的に音声で知らせるきまりなので、まずそこを確認してみましょう。
音圧の基準はどこまで求められるか
告示は音圧の下限を、装置の種類ごとに数値で定めています。
測定位置は装置の中心軸上から１メートル離れた地点と決められており、感覚ではなく実測で確認します。
音圧調整器が付いたスピーカーは、設定された音圧を容易に調整できないよう措置することも求められています。
ベル・ブザー・モーター式サイレンは、定格電圧の80パーセントの電圧でも音を発することが条件です。
音圧が基準を下回っていないかは、点検のたびに実測して確認する項目のひとつです。
音圧って感覚で「大きい音だから大丈夫」と判断してもいいものなんでしょうか。
いいえ、中心軸上１メートルで実測した数値で判断するきまりなので、点検では音圧計を使いますよ。
警報音はなぜ14秒以内でひと区切りになるのか
告示は、その１単位の中身と長さまで細かく規定しています。
シグナルの波形は、立ち上がりが緩やかなのこぎり波で、300ヘルツから２キロヘルツまで0.5秒かけて駆け上がる音を３回繰り返します。
スイープ音の間には0.5秒の無音を挟み、最後は1.5秒の無音で締めくくります。
そのあとに続くメッセージも含めて全体を14秒以内に収める構造で、途中で音の種類が変わっても同じ１単位が続いているだけです。
この波形とタイミングは装置内部で自動生成されるため、現場で調整する項目ではありません。
警報音が何度も鳴っているように聞こえたんですが、あれは壊れているんでしょうか。
いいえ、14秒以内の１単位を繰り返す正常な動作なので、故障ではありません。
一度鳴り始めた警報音はなぜ途中で止められないのか
しかし告示は、警報を途中で止められない構造にすることを求めています。
現場の判断で音量を下げたり、途中で切り上げたりすることは想定されていません。
メッセージの内容も男声による危険性の周知に固定されており、話者や言い回しを現場で変えることもできません。
音圧調整器が付いているスピーカーであっても、設定した音圧を容易に変更できないようにする措置が義務づけられています。
「うるさいから」といって現場の判断で音を絞れない設計になっている点が、点検で見落としやすい落とし穴です。
点検中に警報音がずっと鳴っていて止め方を探してしまいました。
起動信号を遮断するまで自動で鳴り続ける設計なので、正しい手順で止める必要がありますよ。
現場では表示のどの項目を確認すればよいか
装置の種類によって、確認すべき項目の数が少しずつ違います。
音声装置は製造者名又は商標・製造年・型式記号・定格電圧及び交流又は直流の別・消費電流又は消費電力の５項目です。
スピーカーは製造者名と型式記号に加え、入力インピーダンス又は音圧調整器付きである旨、定格入力を確認します。
ベル・ブザー・モーター式サイレン・電子式サイレン・電子式ブザーは、製造者名・型式記号・定格電圧及び交直の別・消費電流又は消費電力を確認します。
銘板が読めないほど汚れていたら清掃してから確認し、それでも読み取れなければ点検報告書に記録しておきましょう。
スピーカーとベルで確認する項目の数が違うのを初めて知りました。
音声装置は５項目と少し多いので、点検のときは種類ごとに区別して確認してくださいね。
よくある質問
まとめ
警報音って鳴っているだけだと思ってましたけど、波形や長さまで告示で決まっているのは知らなかったです。
音圧・構成・表示の３つを押さえておけば、点検のときに迷いません。
