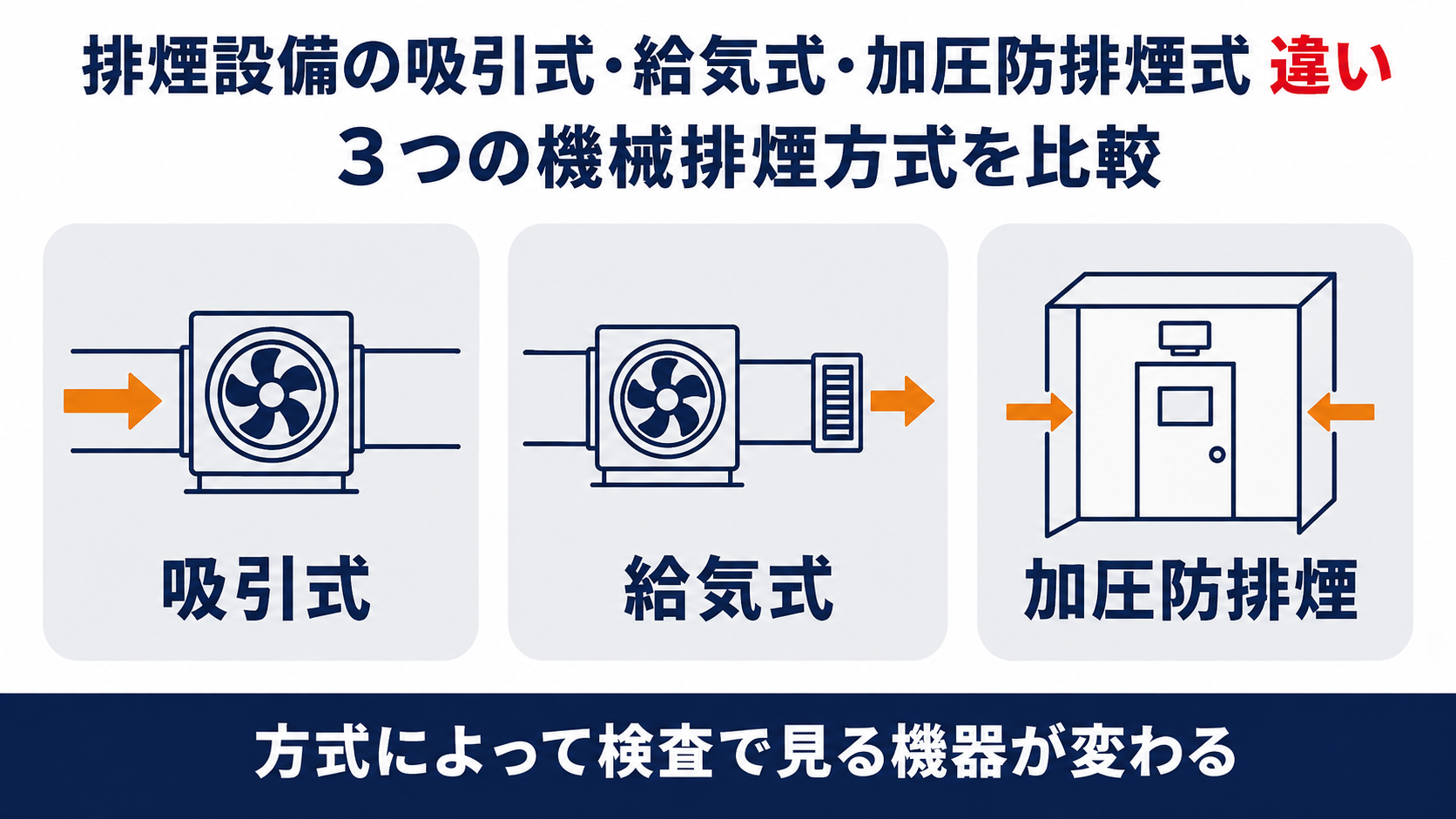

排煙設備の吸引式・給気式・加圧防排煙式はどう違うのか｜３つの機械排煙方式の仕組みと使い分けを解説

排煙設備の定期検査報告書には「吸引式」「給気式」「加圧防排煙」という言葉が出てきますが、方式ごとに構造も検査項目もまったく違います。
いずれも火災時に煙を屋外へ逃がす仕組みですが、排煙機で直接吸い出す方式、外気を送り込んで押し出す方式、圧力差で煙の侵入そのものを防ぐ方式という３つの考え方があります。
どの方式が採用されているかによって、検査で確認すべき機器や判定基準表もまったく別のものになるため、まず建物にどの方式が備わっているのかを見分けられるようにしておく必要があります。
この記事では、平成20年国土交通省告示第285号が定める３つの排煙方式の仕組みと使い分けを、検査の現場で迷わないための見分け方まで含めて解説します。

排煙設備の点検で「吸引式」とか「給気式」とか言われても、正直どう違うのか分かりません。

どちらも火災の煙を逃がす仕組みですが、逃がし方がまったく違うんです。
そこでまずは３つの方式を整理してみましょう。

うちのビルにはどの方式が入っているのか、図面を見ればわかるものなんでしょうか。

排煙機があるか、給気送風機があるかを見れば見分けられます。
順番に見ていきましょう。

この記事の結論

吸引式（機械排煙設備）は排煙機が煙を直接吸い出す、最も一般的な方式です。
給気式（特殊な構造の排煙設備）は外気を送り込んで煙を押し出す、通称「押出し排煙設備」です。
加圧防排煙設備は付室等に外気を送り込み圧力差で煙の侵入自体を防ぐ方式です。
特別避難階段の付室や非常用エレベーターの乗降ロビーでは、方式ごとに適用できる告示が指定されています。
報告書に記入する前に、まず排煙機と給気送風機のどちらが設置されているかを確認することが見分けの近道です。

▼

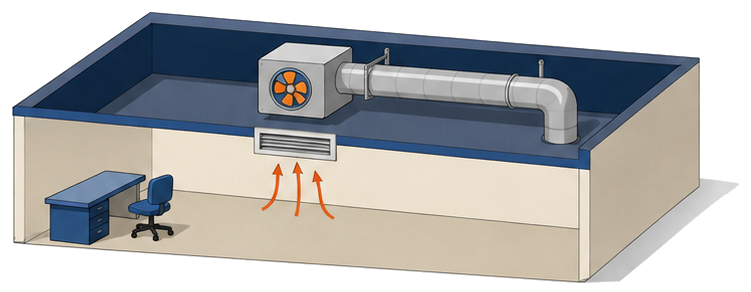

吸引式（機械排煙設備）とはどんな仕組みなのか

「機械排煙」と言われて最初にイメージされるのが、この吸引式です。
排煙機１台がいくつもの防煙区画をまとめて受け持つ、もっともオーソドックスな方式です。

問１　吸引式（機械排煙設備）は、火災室に発生した煙をどのような方法で屋外へ排出するのか。

答１　排煙機によって火災室から煙を直接吸引し、風道を通じて屋外へ排出する方式である。

吸引式は「引く力」で煙を処理する方式です。
建築基準法施行令第126条の３にもとづき、床面積500平方メートル以内ごとに防煙壁で区画し、その防煙区画に排煙口と排煙機を設ける構造が基本になります。
排煙口が煙感知器や手動開放装置と連動して開くと、同時に排煙機が起動して煙を吸い出す仕組みで、居室・廊下・階段室の付室など幅広い場所で採用されています。
現場で天井を見上げてダクトと排煙機の吸込口が確認できれば、吸引式が採用されていると判断してよいでしょう。

天井に大きなダクトと羽根の音がする箱があったら、それが排煙機ということですか。

そのとおりです。
床面積500平方メートルごとに区画されているのが目印になります。

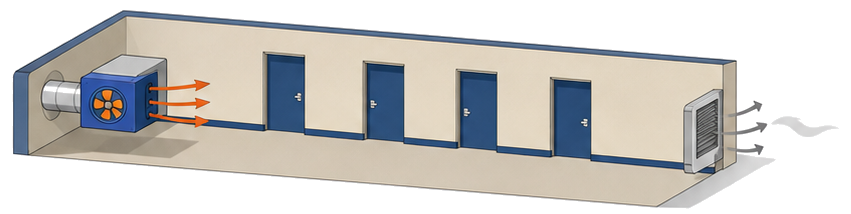

給気式（特殊な構造の排煙設備）とはどんな仕組みなのか

吸引式とは逆に、外から風を送り込んで煙を追い出す方式もあります。
「押出し排煙設備」や「第２種機械排煙設備」とも呼ばれる給気式です。

問２　給気式（特殊な構造の排煙設備）は、吸引式とどのように仕組みが異なるのか。

答２　給気送風機による機械力で外気を室内に給気し、その圧力で火災室の煙を排煙口から押し出す方式である点が異なる。

給気式は「押す力」で煙を追い出す方式です。
平成12年建設省告示第1437号にもとづき、居室に外気を送り込む各室給気方式と、廊下等をまとめて給気する複数室統合給気方式があります。
排煙機を使わず給気送風機だけで成立する点が吸引式との大きな違いで、天井裏に排煙機が見当たらず、代わりに給気ダクトと送風機がある建物はこの方式の可能性があります。
建築基準法施行令上は「特殊な構造の排煙設備」という扱いになります。

排煙機が見当たらないのに、天井に別のダクトと送風機があるのはこのためなんですね。

そうです。
それは煙を「吸う」のではなく「押し出す」ための給気ダクトです。

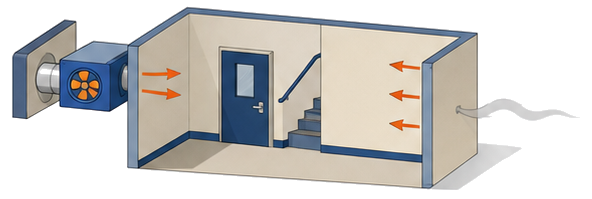

加圧防排煙設備とはどんな仕組みなのか

３つ目は、煙そのものを外に出すのではなく、煙の侵入を防ぐという発想の方式です。
特別避難階段の付室や非常用エレベーターの乗降ロビーで多く採用されています。

問３　加圧防排煙設備は、どのようにして煙の侵入を防いでいるのか。

答３　外気を給気送風機で付室等に送り込み、隣接する室と圧力差を設けることで煙の侵入を防ぎ、同時に隣接室等の煙は自然又は機械力により排煙する方式である。

加圧防排煙設備は「防ぐ力」で避難経路を守る方式です。
付室等の内部の圧力を周囲より高く保つことで、扉が開いた瞬間でも煙が逆流して入り込まないようにする仕組みで、圧力調整装置や空気逃し口が構造上の特徴になります。
避難する人が最後に通る階段室やエレベーターホールを守るための方式なので、排煙というより防煙に近い性格を持っています。
現場では給気口・給気送風機に加えて圧力調整装置や空気逃し口があるかどうかで見分けられます。

煙を追い出すのではなく、そもそも入れないようにする方式もあるんですね。

はい。
避難階段や非常用エレベーターを守るための、最後の砦のような設備です。

特別避難階段や非常用エレベーターではどの方式が使えるのか

居室と特別避難階段の付室と非常用エレベーター乗降ロビーで使える排煙方式の対応関係を示す図

３つの方式は、設置場所によって使える組み合わせが決まっています。
告示ごとに対象となる部位が分かれているため、報告書を書く前に整理しておくと迷いません。

問４　特別避難階段の階段室又は付室、非常用エレベーターの昇降路又は乗降ロビーには、それぞれどの告示が適用されるのか。

答４　特別避難階段の階段室又は付室は平成28年国土交通省告示第696号、非常用エレベーターの昇降路又は乗降ロビーは平成28年国土交通省告示第697号が適用され、いずれも吸引式・給気式・加圧防排煙のうちどの方式で構造上の要件を満たすかが号ごとに規定されている。

居室と避難経路では、選べる方式の組み合わせが違います。
居室等の排煙設備は令第126条の３又は平成12年建設省告示第1436号（吸引式）・第1437号（給気式）のいずれかで足り、加圧防排煙は用いられません。
一方、特別避難階段の付室や非常用エレベーターの乗降ロビーは、告示第696号・第697号の中で吸引式・給気式・加圧防排煙のいずれかを選択できる号立てになっています。
同じ建物の中でも、居室は吸引式、階段室の付室は加圧防排煙というように部位ごとに方式が違うことは珍しくありません。

同じ建物なのに、場所によって方式が違うということもあるんですか。

よくあります。
居室は吸引式、階段室の付室は加圧防排煙という組み合わせも一般的です。

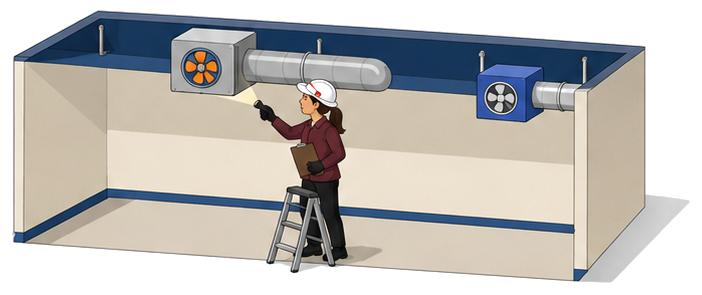

検査のときはどうやって方式を見分ければよいのか

方式が違えば、検査で確認する機器も判定基準表もまったく別になります。
検査に入る前に、まず建物のどこにどの方式が入っているかを押さえておきましょう。

問５　現場で排煙方式を見分けるには、どこを確認すればよいか。

答５　排煙機の有無、給気送風機の有無、圧力調整装置や空気逃し口の有無を確認し、あわせて設計図書の排煙系統図で方式の記載を照合するとよい。

方式の見分けは、機器の有無を数えることから始まります。
排煙機だけがあれば吸引式、給気送風機だけがあれば給気式、給気送風機に加えて圧力調整装置や空気逃し口があれば加圧防排煙と、機器の組み合わせで概ね判断できます。
判断に迷う場合は、設計図書に添付された排煙系統図を確認すれば、部位ごとの方式が明記されています。
方式を確認したうえで、それぞれの検査項目・判定基準を扱った記事（あわせて読みたい参照）で具体的なチェックポイントを確認してください。

なるほど、機器の組み合わせを見れば方式が分かるんですね。

そうです。
迷ったら排煙系統図で確認するのが確実です。
