排煙風量測定記録表はどう作成すればよいのか｜排煙機の規定風量から判定基準まで解説

排煙設備の定期検査では、排煙口や排煙機の風量を数値で確認し、記録表に書き残すことが求められます。
東京都の実務マニュアルには、この記録表を防煙区画ごと・排煙機系統ごとに埋めていく具体的な手順が示されています。
記入欄の意味を理解しないまま数字を埋めると、あとから判定の根拠を説明できなくなってしまいます。
本記事では、排煙風量測定記録表（別表３）の規定風量の算出方法から判定基準までを、記入欄の順番に沿って解説します。

排煙風量の測定記録って、結局どの数字を書けばいいのか毎回迷ってしまいます。

この記録表は排煙機ごと・防煙区画ごとに書く欄が決まっていますので、順番に見ていきましょう。

規定風量の計算式も、建物によって変わると聞いたことがあります。

はい、受け持つ区画の数や部屋の種類で式が変わりますので、代表的なパターンを整理しますね。

この記事の結論

排煙風量測定記録表（別表３）は排煙機系統ごとに作成し、防煙区画ごとに記入する
受け持つ防煙区画の数や建物の用途によって規定風量の計算式が変わる
特別避難階段の付室等を受け持つ排煙機は毎秒４立方メートル以上という別の基準で判定する
排煙口の測定風量は60×面積×平均風速の式で算出する
判定は測定風量が規定風量以上かどうかで「指摘なし」「要是正」を決める

▼

排煙風量測定記録表はどの単位で作成し何を記入するのか

排煙風量測定記録表（別表３）は、排煙口や排煙機の風量を数値で確認するための記録表です。
給気式や加圧式の排煙設備でも同じ様式を使い、方式ごとに記入例が用意されています。

問１　別表３は、複数の排煙機系統がある建物では、どのように作成すればよいか。

答１　排煙機（給気送風機）ごとに１枚を作成し、防煙区画ごとに記入する。記入欄が不足する場合は、枠を拡大するか、行を追加するか、別表３を追加して対応する。

別表３は設備の系統単位で書く書類だと覚えておくと迷いません。
測定年月日の欄には、原則として実際に測定した年月日を記入します。
前回の定期検査後に行った自主点検の記録を代用する場合も、その検査を確認した日付を書きます。
測定機器は熱式風速計やビラム式風速計など、指定の性能を満たす計器を使う必要があります。
様式は吸引式・給気式・加圧式で記入例が分かれているため、自分の建物の排煙方式に合った例を確認してください。

排煙機ごとに書類を分けるなんて、思っていたより細かいんですね。

その分あとから系統ごとの状態を追いやすくなりますので、最初にきちんと分けておきましょう。

排煙機の規定風量は建物のどんな条件で変わるのか

規定風量は、排煙機が受け持つ防煙区画の数や建物の用途によって決まります。
まずは最も基本的な、一般の居室を受け持つ排煙機の考え方から見ていきます。

問２　排煙機の規定風量は、どのように決まるのか。

答２　受け持つ防煙区画の数と建物の用途の組み合わせで計算式が変わる。一般の排煙機は１つの区画のみを受け持つ場合と、２つ以上の区画を受け持つ場合とで異なる式を使う。

規定風量は区画の数と建物の用途の組み合わせで決まる仕組みです。
１つの防煙区画のみを受け持つ排煙機は、床面積１平方メートルにつき１立方メートル以上、かつ１分間に120立方メートル以上の風量が必要です。
２つ以上の区画を受け持つ場合は、最大の区画の床面積１平方メートルにつき２立方メートル以上、かつ１分間に120立方メートル以上に引き上がります。
天井高が３メートル以上で500平方メートルを超える劇場や集会場等は、床面積の合計１平方メートルにつき１立方メートル以上、かつ１分間に500立方メートル以上という別の基準になります。
特別避難階段の付室や非常用エレベーターの乗降ロビーを受け持つ排煙機は、区画面積ではなく排出能力そのもので基準が決まり、毎秒４立方メートル以上（付室と兼用するエレベーターは毎秒６立方メートル以上）が求められます。

うちは１台の排煙機が５つの部屋を受け持っているので、２区画以上のほうの式になりそうです。

そのとおりです。
次は、その規定風量を実際にどう算出して記入するのかを見ていきましょう。

最大防煙区画面積と規定風量はどうやって算出するのか

「最大防煙区画面積」とは、１台の排煙機が受け持つ防煙区画のうち最も大きい区画の床面積のことです。
記録表には、この面積から規定風量を導き出す手順が用意されています。

問３　「１」欄の最大防煙区画面積と排煙機の規定風量は、どのような手順で算出するのか。

答３　各室の床面積を「２」欄の排煙口の規定風量欄に記入し、そのうち最も大きい数値を「１」欄の最大防煙区画面積に記入したうえで、区画数に応じた計算式で排煙機の規定風量を算出する。［最大防煙区画面積×２］の結果を「３」欄の排煙機の規定風量欄にも転記する。

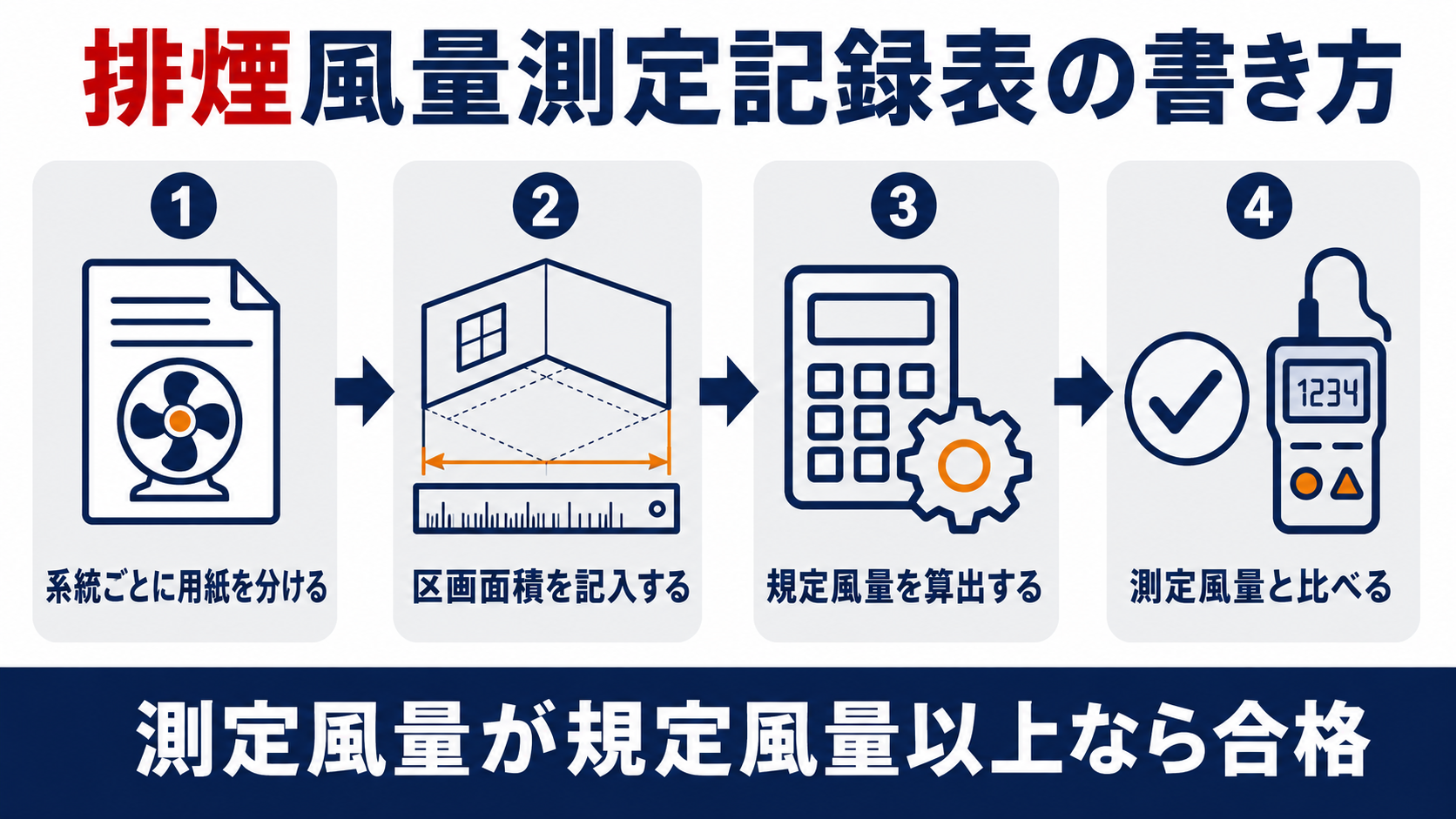

算出の流れは４つのステップに分けると迷いません。
①各室の床面積を「２」欄の排煙口の規定風量欄にそれぞれ記入し、②受け持つ区画が１つか２つ以上かで欄に丸を付けます。
③２つ以上の区画を受け持つ場合は、最も大きい区画の床面積に２をかけて排煙機の規定風量を算出します。
④算出した数値は「３」欄の排煙機の規定風量欄にも同じ値を転記します。
「排煙機の規定風量」は排煙機の銘板に記載された風量とは別物である点に注意してください。

銘板の風量をそのまま書けばいいのかと思っていました。

そこはよく混同されるところです。
規定風量は面積から計算した値なので、混ざらないよう気を付けましょう。

排煙機側の測定風量はどうやって算出するのか

「３」欄には、排煙機そのものの実力を示す測定風量も記入します。
排煙口ごとの風量測定とは別に、排煙機側でも風量を確認する場面があります。

問４　排煙口の同時開放による性能検査で煙排出口の風量測定が難しい場合、排煙機側の測定風量はどう算出すればよいか。

答４　煙排出口で風速を測定し、60×煙排出口の面積×平均風速の式で算出する。

「３」欄は排煙機そのものの実力を数値で確認する欄です。
すべての排煙口を同時に開放した状態で排煙機を作動させ、煙排出口の断面で風速を測定します。
測定風量は、60×煙排出口の面積×平均風速の式で算出し、その数値を「３」欄に記入します。
「１」欄で算出した規定風量をそのまま「３」欄の規定風量にも転記し、測定風量と比べて判定します。
直結エンジンを備えた排煙機の場合も、算出の考え方は変わりません。

排煙口ごとの測定と、排煙機側の測定は別物だったんですね。

はい、測る場所も式もそれぞれ独立していますので、欄を混同しないようにしましょう。

判定はどう行い添付書類は何が必要か

数値を記入したら、最後に測定風量と規定風量を比べて判定します。
建築物の状況によっては、通常とは別の基準で判定する場合もあります。

問５　「２」欄・「３」欄の判定は、どのように行えばよいか。

答５　測定風量が規定風量以上であれば「指摘なし」、下回っていれば「要是正」に印を付ける。大臣認定を受けた排煙設備や避難安全検証法が適用されている建築物は、その規定にもとづいて判定する。

判定の考え方は「測定風量が規定風量以上かどうか」というシンプルな比較です。
一般の居室等では、測定風量が規定風量を上回っていれば「指摘なし」に丸を付けます。
何らかの理由で規定風量に届かない場合は、「要是正」に丸を付けて改善につなげます。
避難安全検証法等の適用や旧法第38条の認定を受けている建築物は、確認申請関連資料などの認定書類もあわせて添付します。
別表３には、排煙機と排煙口の対応関係が分かる系統図も添付する決まりです。

系統図まで用意しておく必要があるんですね。

はい、排煙機と排煙口の対応関係が一目で分かる図があると、検査の記録としても分かりやすくなります。
