厨房や湯沸室に置かれたガス機器を見て、これは点検の対象になるのかと迷ったことはありませんか。

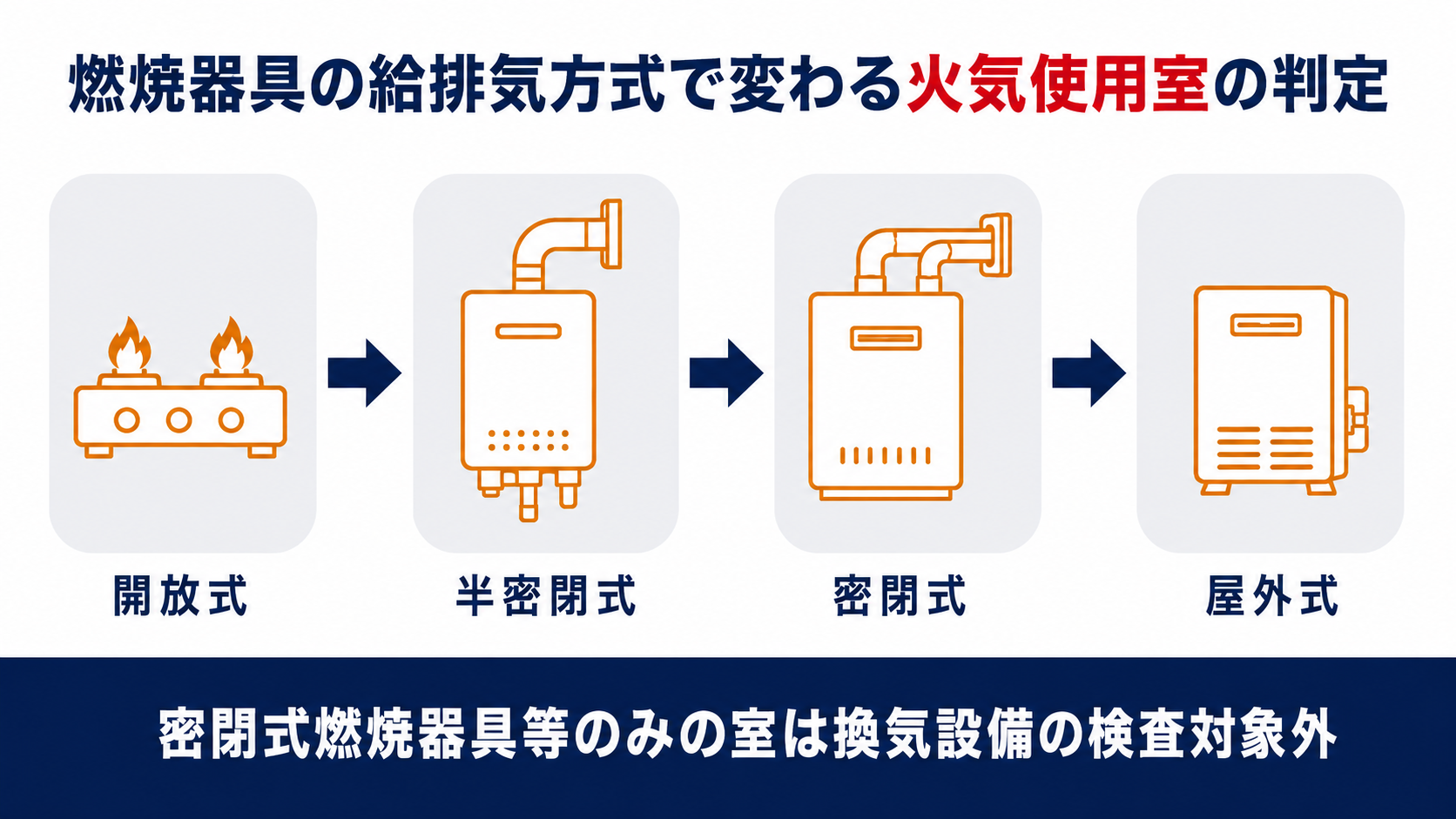

建築設備定期検査の換気設備は、実は燃焼器具の給排気方式によって検査の対象になる室（火気使用室）かどうかが変わります。
開放式・半密閉式は火気使用室に該当し、密閉式・屋外式は該当しません。
本記事では燃焼器具の分類と、煙突・排気筒の構造基準、必要有効換気量の計算式まで、建築基準法施行令第20条の３を根拠にわかりやすく解説します。
うちのビルの給湯室、業務用のガス湯沸器が入ってるんですが。
これも換気設備の検査対象になるんでしょうか。
型式によります。
屋外から空気を取り込んで屋外へ排気を出す密閉式や屋外式なら、火気使用室にすら当たりません。
全部の湯沸器を確認しないといけないわけじゃないんですね。
でも見分け方がわからなくて困っています。
排気の出し方を見れば分かります。
本文で分類の仕方から順番に整理していきますね。
- 開放式燃焼器・半密閉式燃焼器（CF型・FE型）を設けた室は火気使用室に該当し検査対象になります
- 密閉式燃焼器（BF型・FF型）・屋外式燃焼器（RF型）のみの室は火気使用室に該当しません
- 煙突は燃焼機器に直接接続するもの、排気筒は室内へ一旦放出し間接的に排出するものという違いがあります
- 火を使用する設備の排気筒・煙突は他の換気設備の風道に連結できないのが原則ですが、65度以下等の要件を満たせば例外的に厨房排気ダクトへ接続できます
- 必要有効換気量は排気フードの型式係数によってV＝NKQの式で変わります
▼

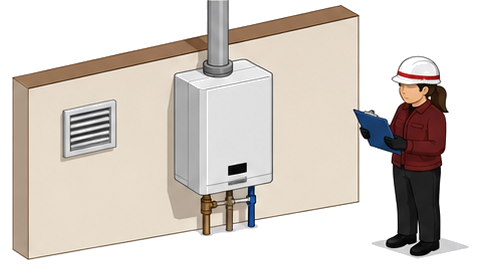

開放式燃焼器と半密閉式燃焼器はなぜ火気使用室と判定されるのか
まずは屋内の空気を使うタイプ、開放式燃焼器と半密閉式燃焼器から見ていきます。
開放式燃焼器が設置されている室は、換気扇等による有効な換気設備がなければ酸素不足や不完全燃焼のおそれがあります。
半密閉式燃焼器のＣＦ型は自然通気力のみで排気するため、施行令第20条の３第２項第一号イが定める煙突の有効断面積を確保しなければなりません。
ＦＥ型は排気ファンで強制的に排気しますが、給気は室内から行うため火気使用室であることに変わりはありません。
検査ではまず、設置されている燃焼器具がこの２区分に当たるかどうかを確認してください。
うちの湯沸室、ファンで強制的に排気するタイプなんですが。
それでも火気使用室になるんですか。
はい、なります。
排気の方法に関わらず、燃焼用の空気を室内から取っていれば火気使用室として扱われますよ。

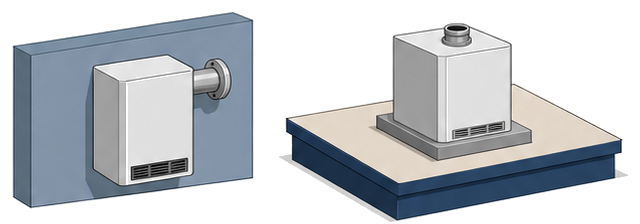

密閉式燃焼器と屋外式燃焼器はなぜ火気使用室の対象外になるのか
この違いが、火気使用室の判定を大きく左右します。
ＢＦ型は外壁式やチャンバ式で給排気管を屋外に直接つなぎ、ＦＦ型は燃焼器内蔵のファンで強制的に給排気します。
ＲＦ型は燃焼部そのものを屋外に置くため、室内空気への影響がさらに少ない構造です。
ただし同じ室に開放式や半密閉式の燃焼器具が１台でも併設されていれば、その室全体が火気使用室として扱われます。
報告書では、設置されている燃焼器具の型式をすべて確認したうえで判定します。
うちは電気温水器だから関係ないかと思ってたんですが。
屋外設置のガス給湯器は違うんですね。
ＲＦ型のような屋外式は密閉式燃焼器具等に含まれます。
屋外設置というだけで火気使用室から外れると考えて大丈夫ですよ。

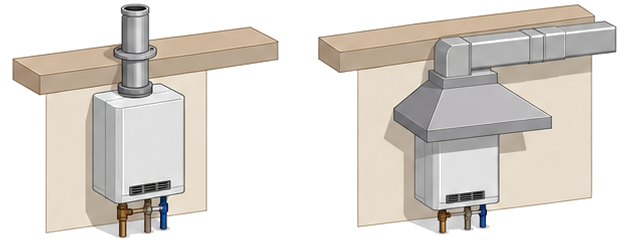

建築基準法が定める煙突と排気筒はどう違うのか
この２つは建築基準法上、明確に別のものとして扱われています。
12キロワットを超える回転釜やローレンジなどは原則として煙突が必要ですが、排気フードの下端を排気口から１メートルの高さに設置すると調理作業に支障が出る場合があります。
そうした場合はただし書きにより排気フードを有する排気筒で代替できます。
検査結果表を見るときは、報告対象の設備が煙突接続なのか排気筒接続なのかをまず区別してください。
どちらも直接外気に開放された頂部は、外気の流れで排気が妨げられない構造でなければなりません。
回転釜の上に煙突が立ってなくて、フードだけついているんですが。
これは基準違反じゃないんでしょうか。
調理に支障が出る場合はただし書きで排気フードが認められています。
報告書に「フード有り」と注記されているはずなので確認してみましょう。

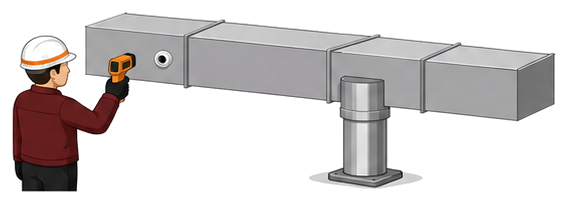

半密閉式瞬間湯沸器等を厨房排気ダクトに接続できるのはどんなときか
ただし一定の条件を満たせば例外が認められています。
連結できるのは半密閉式の瞬間湯沸器・常圧貯蔵湯沸器・貯湯湯沸器に限られ、ガスこんろなどの開放式燃焼器の排気は対象外です。
温度センサーによる自動停止装置は、故障等で排気温度が65度を超えたときに作動を止める安全装置で、専用フードや排気トップに組み込まれています。
12キロワットを超えるガス消費量の半密閉式湯沸器は、この３要件を満たす方法以外で厨房排気ダクトへ接続することはできません。
検査では、温度センサーや自動停止装置が実際に機能する状態にあるかも確認します。
湯沸器の排気を厨房の換気扇のダクトにつないでしまっているんですが。
専用の排気筒を別に立てる余裕がなくて。
換気扇と自動停止装置の条件を満たせば認められる方法があります。
現地の配管がその要件に合っているか、一度確認させてください。

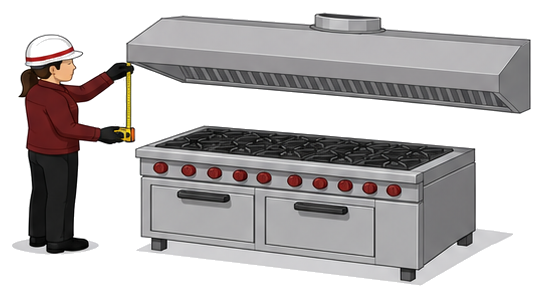

排気フードの型式で必要有効換気量の計算式はどう変わるのか
報告書の数値がどう導かれているかを知っておくと、検査の判断がしやすくなります。
12キロワットを超えるガス調理器具の排気フードが排気口から１メートルの高さに設置できず、規定の垂直距離を満たせない場合、型式係数は40（フードなし扱い）になります。
このとき報告書上はフードなしの項目に分類されますが、実際にはフードが設置されているため、備考欄などに実際の設置状況を注記する必要があります。
係数の数値だけでなく、なぜその係数が適用されているのかという根拠を現地で確認することが検査の質を左右します。
計算式の妥当性は、型式表示や設計図書と照合して判断してください。
うちの厨房、フードの下端が排気口から１メートルより高い位置についているんですが。
これって基準を満たしていないってことですよね。
その場合は型式係数40が適用されるフードなし扱いになります。
報告書に正しく注記されているか一緒に確認しましょう。
よくある質問
まとめ
燃焼器具の型式だけでこんなに扱いが変わるとは思いませんでした。
次の点検までに設置状況を確認しておきます。
型式の見分け方や計算式でご不明な点があれば、現地調査でしっかり確認します。
