排水設備の排水管は定期検査でどこを確認するのか｜公共下水道への接続から間接排水まで６つのチェックポイントを解説

建築設備定期検査の「排水設備」区分では、排水管そのものが正しく公共下水道につながり、途中で詰まらず流れているかを確認します。
排水管は普段は目に入りませんが、勾配不足や掃除口の不備、雨水と汚水の混線があると、詰まりや逆流、悪臭といったトラブルに直結します。
そこで検査基準書は、公共下水道への接続方法から掃除口の位置、冷蔵庫やポンプの間接排水まで、配管まわりの点検事項を細かく定めています。

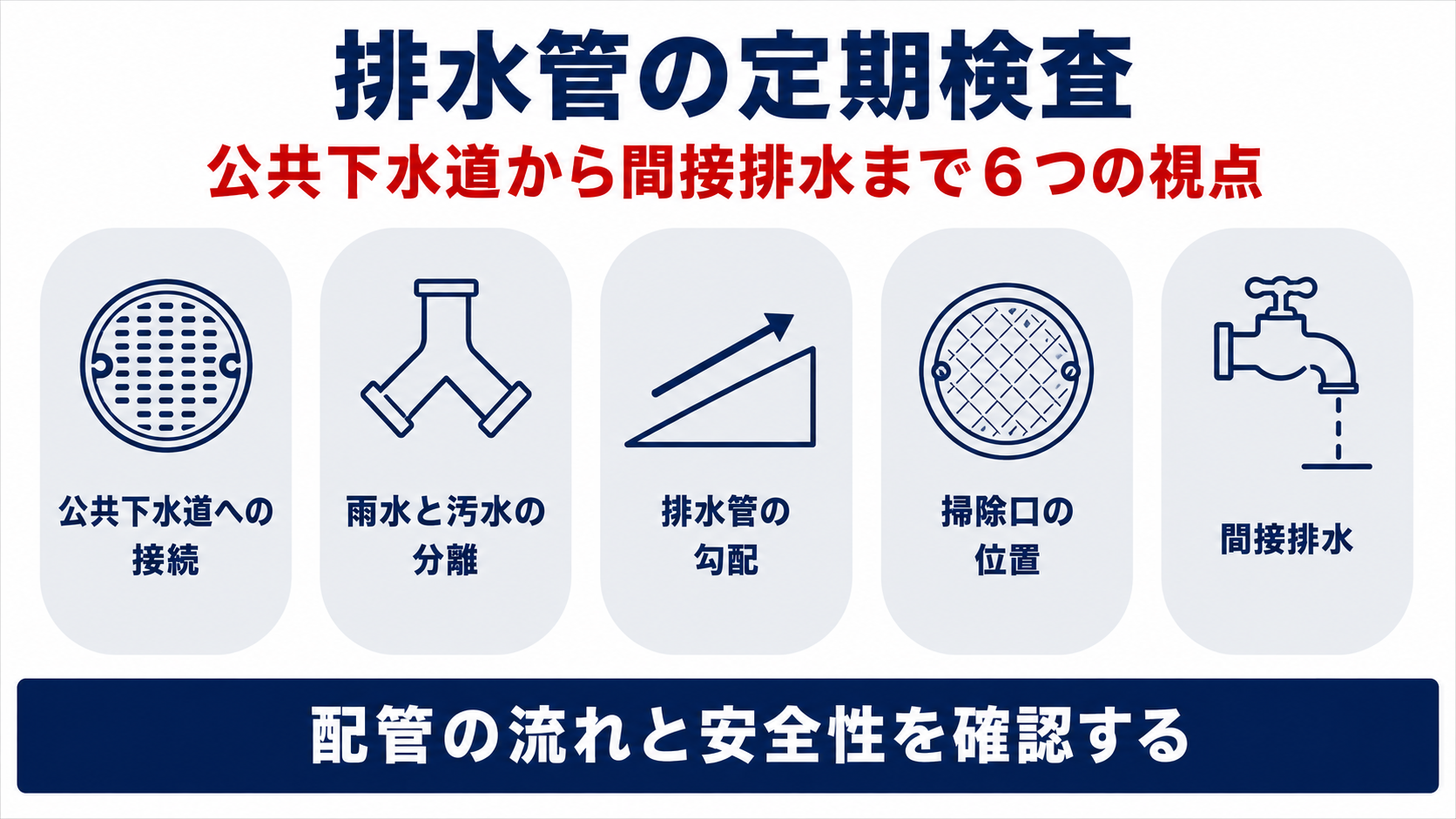

本記事では、この６つのチェックポイントを配管設備定期検査基準書と建築基準法の条文に沿って整理して解説します。

▼

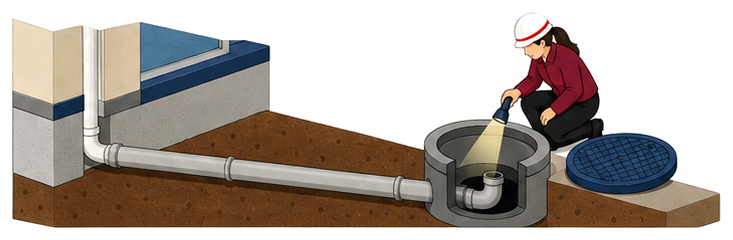

排水管の末端はどこにつながっていればよいのか

排水管の最終地点は、公共下水道や都市下水路につながっていなければなりません。
合流式か分流式かによって、雨水の流し方も変わります。 排水管の末端は公共下水道等に有効に連結されていなければなりません。
施行令第129条の２の４第３項第三号は、配管設備の末端を公共下水道、都市下水路その他の排水施設に排水上有効に連結することを定めています。
公共下水道への排水系統には、汚水と雨水を同じ管で流す合流式と、別々の管で流す分流式があります。
検査では、この系統の違いに応じて雨水と汚水の配管が正しくつながっているかを確認します。
多量の有害物質を含む排水を公共下水道に流す場合は、あらかじめ除害施設で処理されていることも確認します。

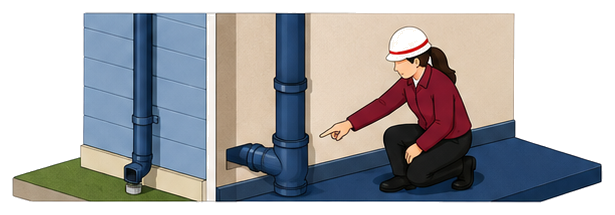

雨水排水管は汚水系統とどう区別するのか

雨水を流す配管と汚水を流す配管は、原則として別々に扱われます。
混ざると、詰まりや悪臭、配管の腐食につながるおそれがあります。 雨水排水立て管は、汚水排水管や通気管と兼用したり連結したりしてはいけません。
兼用すると雨水排水立て管が詰まったときに雨水が器具から溢れたり、通気管と連結すると降雨時に通気管内の圧力が異常となり、排水トラップの封水が破られたりするおそれがあります。
一方、雨水排水管（雨水排水立て管を除く。）を汚水排水のための配管設備に連結する場合には、当該雨水排水管に排水トラップを設ける必要があります。
単独でトラップを設けることで、排水管内の有毒ガス等が雨水排水立て管を経てルーフドレンから屋上や外気取入口付近の空気を汚染するのを防げます。
検査ではこの２つの接続関係が、図面と現地の配管で食い違っていないかを確認します。

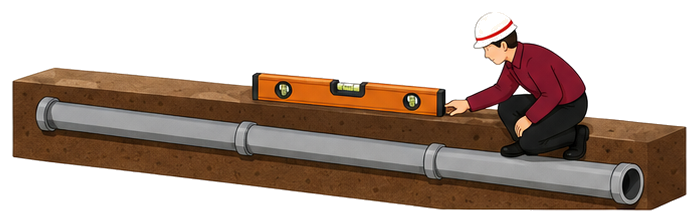

排水管の勾配はどう確認するのか

排水管は水平に近い横管ほど、適切な勾配がなければ流れが悪くなります。
検査では実際に水が流れているかどうかも見ます。 排水横管は管径に応じた勾配がなければ、排水が滞留してしまいます。
施行令第129条の２の４第３項第一号は、排出すべき雨水又は汚水の量及び水質に応じ有効な容量、傾斜及び材質を有することを求めています。
排水横管の勾配は、管径65mm以下で最小50分の１、75mm・100mmで最小100分の１、125mmで最小150分の１、150mm以上で最小200分の１が標準とされています。
検査では排水の逆流や異音、トラップの封水切れの有無などから、排水状況をチェックします。
勾配が緩すぎたり配管がたわんだりしていると、汚物が滞留してスケールとして成長する原因になります。

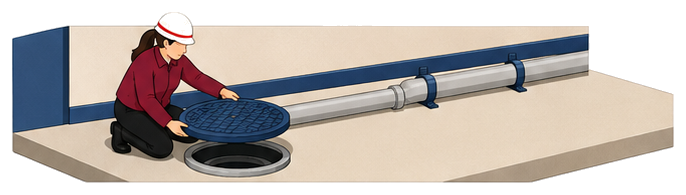

掃除口はどこに設けられていればよいのか

排水管の内部は、油分や厨芥類が付着してだんだん詰まりやすくなります。
そのため要所ごとに掃除口を設けることが求められています。 掃除口は保守点検を容易に行える構造にすることが基準です。
排水横枝管や排水横主管の起点、延長の長い横走排水管の途中、45度を超える角度で方向を変える箇所など、主な設置位置が示されています。
排水立て管の最下部や、排水立て管で３〜４ブランチ間隔ごとの箇所にも掃除口が必要です。
横走排水管に設ける掃除口の間隔は、管径が100mm以下で15m以内、100mmを超える場合は30m以内が標準とされています。
検査ではこれらの位置に掃除口があるか、ふたが確実に閉まっているかを確認します。

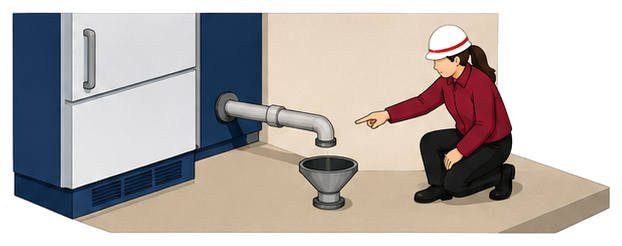

間接排水はなぜ必要なのか

冷蔵庫やポンプなどの排水は、排水管に直接つないではいけません。
いったん大気中で縁を切ってから排水することが求められます。 食品や飲料水にかかわる機器の排水は、排水管に直接つないではいけません。
告示は、冷蔵庫や水飲器、滅菌器や消毒器、給水ポンプや空気調和機、給水タンク等の水抜管及びオーバーフロー管を排水管に直接連結しないことを定めています。
これらの機器の排水は、いったん大気中で縁を切る排水口空間を設けたうえで、間接的に排水管へ流します。
排水管内の汚水や害虫が逆流して、食品や飲料水を扱う機器を汚染することを防ぐためです。
検査では間接排水管に損傷がないかもあわせて確認します。
