排水槽は、汚水や雑排水を公共下水道などへ流す前に一時的にためておくための地下ピットです。
密閉された空間の中で臭気や漏水、ポンプの不具合が進んでいても、外からは気づきにくいという特徴があります。
建築設備定期検査では、マンホールの大きさから排水ポンプの運転状況まで、排水槽ひとつに対して５つの検査事項が定められています。
どこを見れば見落としを防げるのか、判定基準に沿って順番に整理します。
排水槽の点検って、結局どこを見ればいいんですか。
マンホールとポンプくらいしか意識したことがなくて。

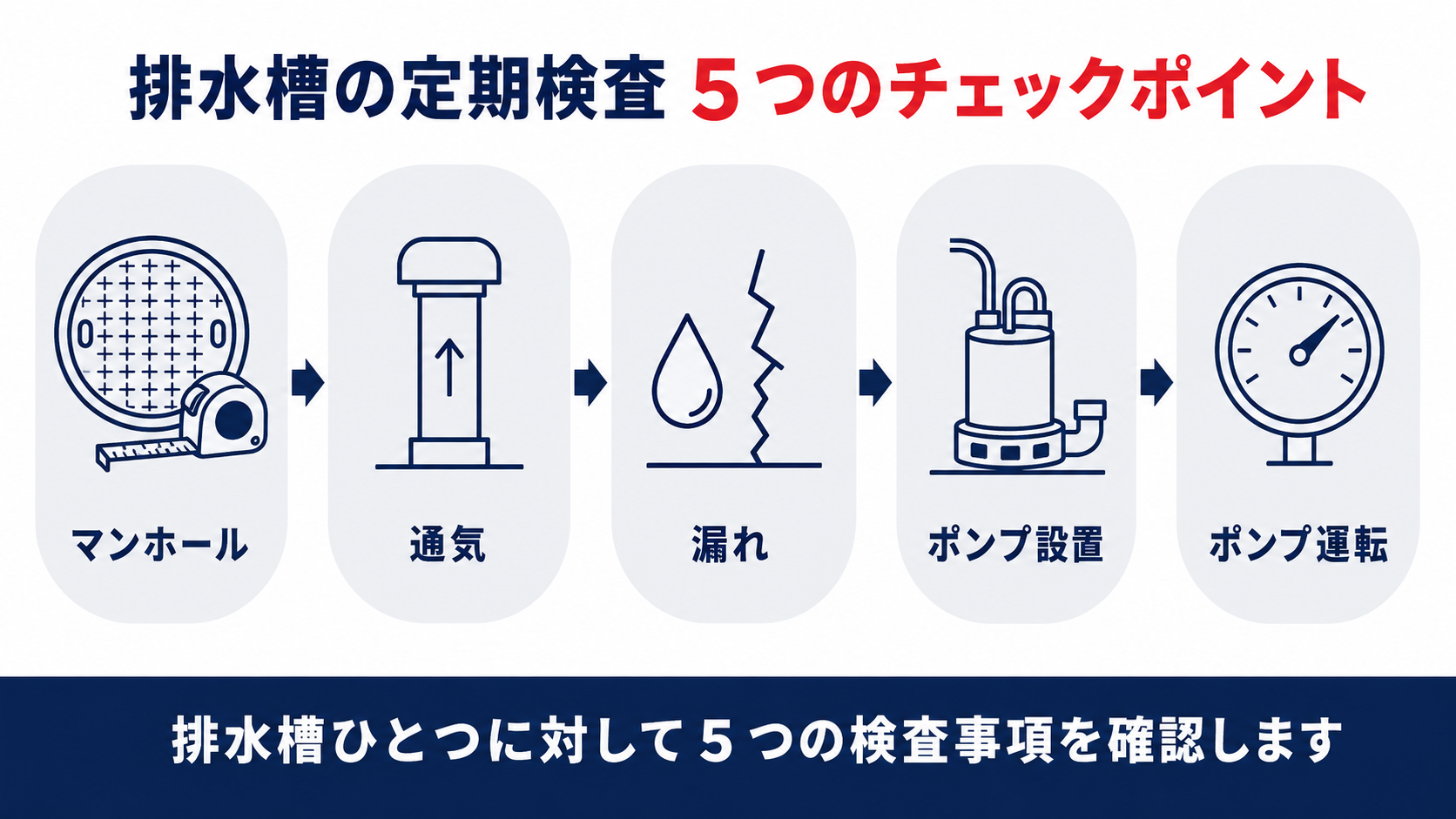

検査基準書では排水槽ひとつに対して５つの検査事項が定められています。
マンホールの大きさから排水ポンプの運転状況まで、順番に確認していきましょう。
５つもあるんですね。
清掃のときにはそこまで意識して見たことがありませんでした。
清掃だけでは分からない構造上の要件も含まれています。
この記事で判定基準を一つずつ押さえていきましょう。
- 排水槽のマンホールは直径60cm以上の円が内接できる大きさが必要です。
- 通気装置は槽内に設けるだけでなく、直接外気に衛生上有効に開放する構造でなければなりません。
- 排水漏れの有無は、最大24時間程度の水位観察などで確認します。
- 排水ポンプは底面への密着と揚水管の固定状況を目視で確認します。
- 運転中は異常な音や振動のほか、水圧計・電流計の値が適正かどうかも確認します。
▼
排水槽のマンホールはどのくらいの大きさが必要か

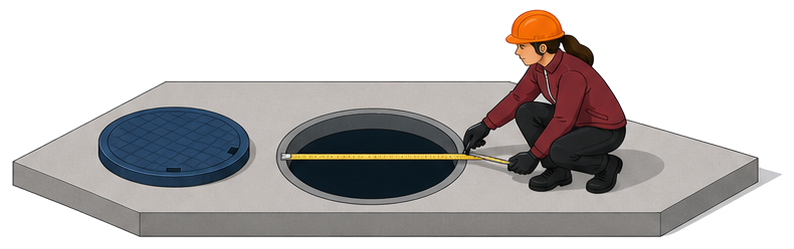

検査ではまず、このマンホールの大きさが基準を満たしているかどうかを確認します。
基準が定めるのは直径60cm以上の円が内接できる大きさで、人が体を入れて点検できる広さが目安です。
ただし、外部から内部の保守点検を容易かつ安全に行うことができる小規模な排水槽は、この限りではありません。
寸法の測定には鋼製巻尺、またはこれと同等以上の性能を持つ器具を用います。
マンホールの蓋が重機や資材の下敷きになっていないかも、あわせて確認しておきたいポイントです。
うちの排水槽のマンホール、資材置き場の下敷きになっている気がします。
それだと内部の点検ができなくなってしまいます。
次の清掃までに周囲を片付けておきましょう。
排水槽の通気はどこを確認するのか

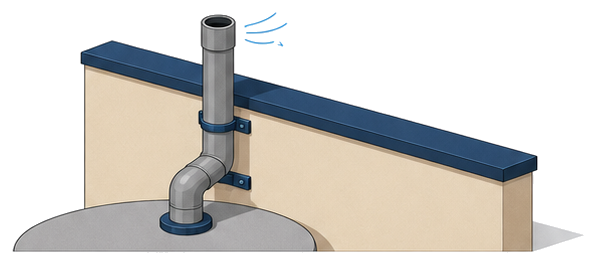

検査では、この通気のための装置が正しく機能しているかどうかを確認します。
通気管は排水槽内の臭気を排気するだけでなく、汚水が流入するときの空気を排出し、ポンプで排出するときには空気を取り込む役割も担っています。
通気管が単独に設けられていること、屋内で行き止まりになっていないことを確認します。
排水槽の場合、通気管の管径は通気流量が大きいことから50mm以上とし、排水流入管径に見合った太さとします。
先端が屋外の給気口や窓の近くに開口していないかも、目視で確認しておきたい点です。
通気管って、排水管とは別に立てないといけないんですか。
はい、通気のための装置は排水管と兼用せず単独に設けます。
先端が窓の近くにないかもあわせて確認します。
排水槽の漏れはどうやって確認するのか
検査では槽体そのものの健全性を、複数の方法を組み合わせて確認します。

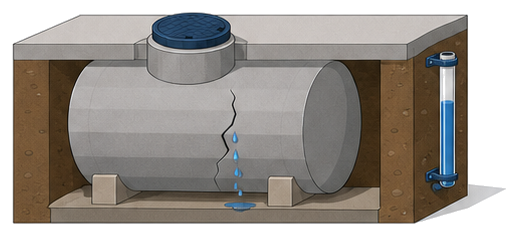

まず排水槽内部のき裂の有無を目視で確認し、あわせて隣接するピット（湧水槽）への漏水がないかも見ます。
可能な範囲で、排水槽への汚水の流出入をおおむね24時間程度止め、その間に汚水の水位が変化しないことも確認します。
水位が下がっていれば漏れが、逆に想定以上に上がっていれば流入経路の異常が疑われます。
槽の周囲や地下ピットに汚水特有の臭気や湿りがないかも、あわせてチェックしておくとよいでしょう。
24時間も水位を見ないといけないんですか。
手間がかかりそうです。
検査当日にすべてを見るのが難しい場合は、日を分けて確認することもあります。
詳しくは検査を依頼する業者に相談してみてください。
排水ポンプの設置状況はどこを見るのか
検査では設置状態そのものを重点的に確認します。

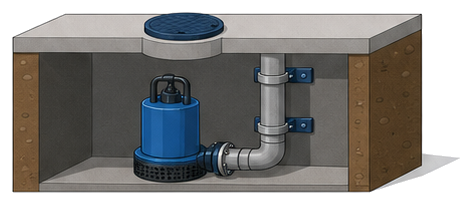

排水ポンプの底面が排水槽の底面に密着していること、排水揚水管が排水槽の躯体にしっかり固定されていることを確認します。
ポンプ本体に腐食や損傷がないかも目視で見ます。「著しい腐食」にあたるかどうかは、基準書が定める腐食状況の判定基準にもとづいて判断されます。
なお、ポンプの正確な状態は排水槽の清掃時に確認することが望ましいとされています。
清掃と検査の時期を合わせておくと、より詳しい状態確認につながります。
ポンプの状態は、清掃のときに一緒に見てもらったほうがいいんですね。
そのとおりです。
清掃業者と検査業者に時期をあわせてもらうと、槽内の様子まで確認しやすくなります。
排水ポンプの運転状況はどう判定するのか
検査の最後に、運転中の状態を確認します。
排水ポンプの運転中に異常な騒音や振動がないことを確認します。

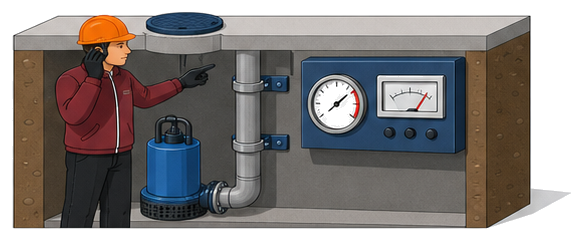

水圧計が適正水圧を示しているか、電流計が適正値を示しているかもあわせて確認します。
これらのいずれかに異常があれば、そのポンプは是正が必要と判定されます。
日頃から運転音に耳を傾けておくと、検査を待たずに異変へ気づけることもあります。
水圧計や電流計の数字なんて、見方が分かりません。
検査員が仕様書の定格値と比べて判定してくれますので、その場で一緒に確認してみましょう。
気になる音があれば、遠慮なく伝えてください。
よくある質問
まとめ
排水槽の点検で何を見られているのか、これでよく分かりました！
次の清掃のときにマンホール周りのスペースも見直しておきます。
それは安心です。
