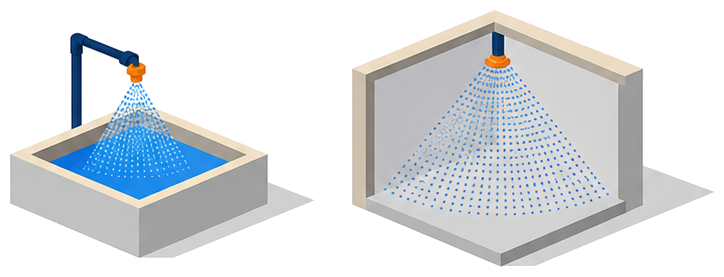

ハロゲン化物消火設備には、防護区画全体を薬剤で満たす全域放出方式のほかに、燃えている物に直接薬剤を浴びせる局所放出方式があります。
局所放出方式は、燃焼面の広がり方によって、消火剤の量を求める式が２つに分かれています。
どちらの式を使うかは、燃焼面が１面に限られるかどうかで決まります。
なぜ式が分かれているのか、条文の構造から確かめます。
うちの設備は局所放出方式と言われました。
全域放出方式とは薬剤の量の決め方が違います。
条文を一緒に見てみましょう。
何がどう違うのか分かりません。
薬剤の量を決める式が、燃焼面の形で分かれます。
順番に確認しましょう。
- 局所放出方式のハロゲン化物消火設備は、燃えている物に直接薬剤を浴びせる方式で、噴射ヘッドと薬剤量の基準が全域放出方式と別に定められています。
- 噴射ヘッドは、防護対象物のすべての表面が有効射程内にあるように設けます。
- 使用できる薬剤はハロン二四〇二・ハロン一二一一・ハロン一三〇一の３種類に限られます。

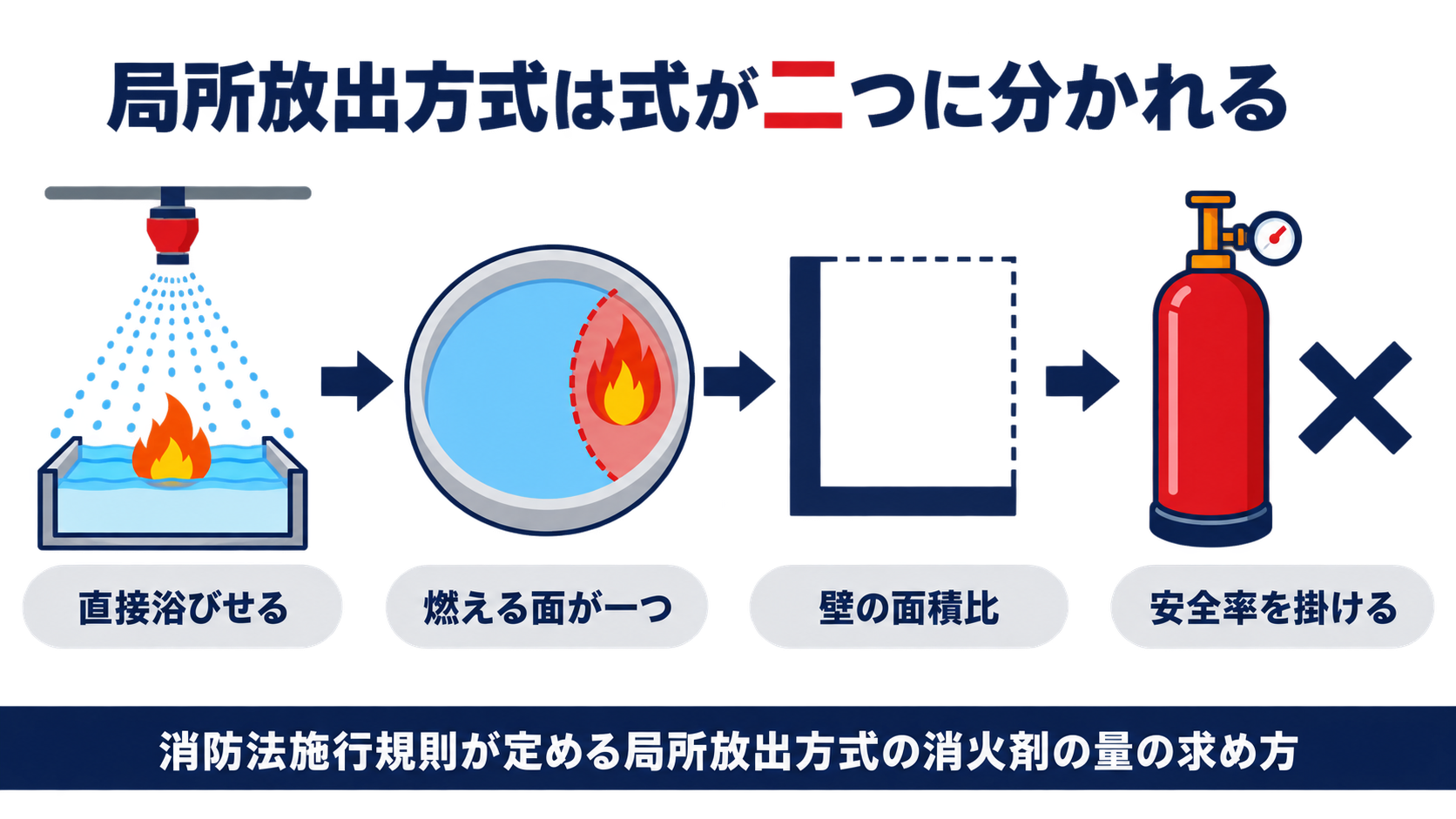

- 薬剤の量は、燃焼面が１面に限られる場合は表面積の式、それ以外は壁の面積比率を使う式で計算します。
- 算出した量には、薬剤の種類に応じて1.1倍または1.25倍の安全率を掛けます。
▼
局所放出方式のハロゲン化物消火設備とはどんな仕組みなのか
条文は、局所放出方式の噴射ヘッドを、全域放出方式や不活性ガス消火設備の規定を組み合わせて定めています。
一 次項第二号に定める消火剤の量を三十秒以内に放射できるものであること。
二 消防庁長官が定める基準に適合するものであること。
噴射ヘッドの向きや放射のしかたは、不活性ガス消火設備の局所放出方式（第19条第３項）の規定をそのまま使います。
霧状に放射する薬剤の指定や放射圧力の数値は、ハロゲン化物消火設備の全域放出方式（前項＝第20条第１項）の規定を使います。
局所放出方式という独立した条文が別に存在するわけではなく、他の条文の部品を組み合わせて成り立っている点が特徴です。
自分の設備がどちらの方式かは、設計図書の系統図や消火剤の量の記載で確認できます。
うちの設備は局所放出方式と全域放出方式、どちらか分かりません。
設計図書の系統図を見れば分かります。
次は噴射ヘッドの基準を見てみましょう。
噴射ヘッドはどんな基準で設けるのか
不活性ガス消火設備の局所放出方式と共通する部分も少なくありません。

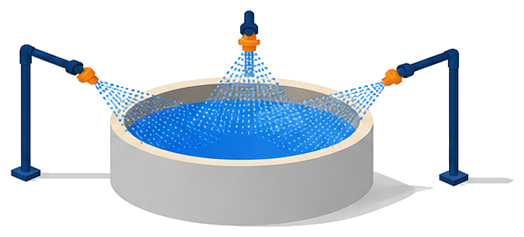

一 防護対象物のすべての表面がいずれかの噴射ヘッドの有効射程内にあるように設けること。
二 消火剤の放射によつて可燃物が飛び散らない箇所に設けること。
これは局所放出方式が防護区画全体ではなく、対象物そのものを狙って薬剤を浴びせる方式だからです。
薬剤の勢いで可燃物が周囲に飛び散る場所にヘッドを設けることも認められていません。
ハロン二四〇二を放射するヘッドは霧状に放射するものであることも求められます。
放射時間は消火剤の量を30秒以内に放射できる能力が必要です。
ヘッドの位置まで細かく決まっているんですね。
燃えている物の全周から狙える配置が基本です。
設計図書で射程を確認できます。
消火剤の量はどちらの式で計算するのか
条文は、燃焼面が１面に限られる場合とそれ以外の場合とで計算方法を分けています。

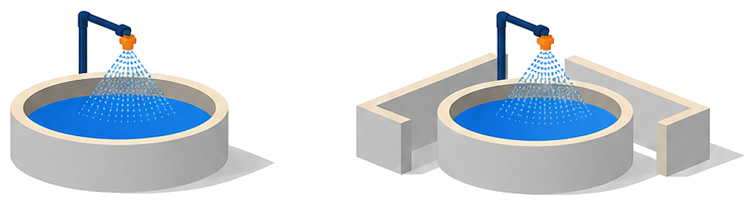

イ 可燃性固体類又は可燃性液体類を上面を開放した容器に貯蔵する場合その他火災のときの燃焼面が一面に限定され、かつ、可燃物が飛散するおそれがない場合にあつては、消火剤の種別に応じ、防護対象物の表面積一平方メートル当りの消火剤の量の割合で計算した量。
ロ イに掲げる場合以外の場合にあつては、次の式（Ｑ＝Ｘ－Ｙ（ａ／Ａ））によつて求められた量に防護空間の体積を乗じた量。
イの式は、タンクの上面を開放して貯蔵するような、燃える面が最初から１つに決まっている場合の式で、表面積に薬剤の量の割合を掛けるだけの単純な計算です。
ロの式は、燃焼面が複数の方向に広がりうる一般的な場合の式で、防護対象物の周囲に実際にどれだけ壁があるか（ａ）と、壁があると仮定した場合の面積（Ａ）の比率によって、単位体積あたりの薬剤の量を調整します。
壁で囲まれている割合が高いほど薬剤が逃げにくいため、必要な量は少なくなる仕組みです。
自分の設備がどちらの式で設計されているかは、消火剤の量の根拠となる計算書で確認できます。
なぜ式によってこんなに考え方が違うんですか。
壁の量で薬剤の逃げやすさが変わるからです。
次は安全率の話をしましょう。
なぜ薬剤や場面によって割増しの数字が変わるのか
使う薬剤の種類と、防護区画が複数ある場合の扱いに注意が必要です。
同条第４項第二号の三 局所放出方式のハロゲン化物消火設備に使用する消火剤は、ハロン二四〇二、ハロン一二一一又はハロン一三〇一とすること。
全域放出方式ではＨＦＣ系・ＦＫ系も使えますが、局所放出方式にはこの２系統の指定がありません。
算出した量には、ハロン一三〇一だけ他の２種類より高い1.25倍の安全率がかかり、ハロン二四〇二とハロン一二一一は1.1倍です。

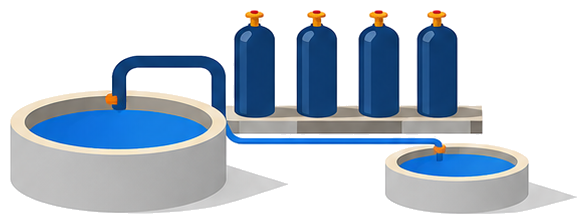

同じ建物の中に防護区画や防護対象物が２つ以上あるときは、それぞれで計算した量のうち最大の量を貯蔵容器の基準にします。合計するわけではありません。
複数の設備をまとめて１つの貯蔵容器で賄っている建物では、この最大値の考え方を見落としやすいので注意が必要です。
うちは防護区画が２つあります。
量は足し算ですか。
足し算ではなく最大の量で足ります。
計算書で確認しておきましょう。
明日からなにを確認すればよいのか
３つのポイントに整理します。 確認は３つのポイントに整理できます。
まず、自分の設備が全域放出方式か局所放出方式かを、設計図書の系統図で確認します。
次に、局所放出方式であれば、燃焼面が１面に限られる式（イ）と壁の面積比率の式（ロ）のどちらで計算されているかを確認します。
最後に、防護区画や防護対象物が複数ある場合は、量が最大値で設計されているかを計算書で確認します。

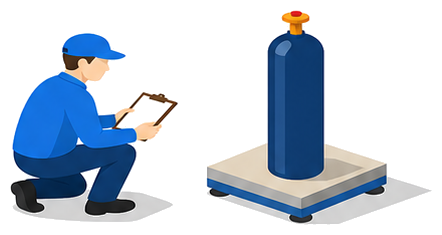

薬剤の種類と量は、点検のたびに容器の質量で確かめてもらうと安心です。
次の点検で計算書も一緒に見てもらいます。
系統図・計算書・容器の質量の３点セットで見ましょう。
点検業者と一緒に確認すると確実です。
