非常警報設備の試験結果報告書にはどんな数字が入るのか｜増幅器と起動装置の記載例を解説

非常警報設備（放送設備）の設置工事が完了すると、試験結果報告書を作成して消防長や消防署長へ届け出ます。
この報告書には、増幅器やスピーカーの仕様欄と、起動装置や操作部の実測値を書き込む欄が並んでいます。
基準を満たしているかどうかの合否だけでなく、現場で実際にどんな数字が入るのかまで記録される書類です。
今回は非常警報設備の試験結果報告書に実際にどんな数字が書き込まれるのか、増幅器と起動装置の記載例を解説します。

非常警報設備の試験結果報告書って、合否だけが書いてあるんですか？

いえ、増幅器やスピーカーの数値そのものまで書き込むんですよ。

数値まであるなら、起動装置の個数なんかも細かく書くんですね。

はい、発信機を起動装置に使った場合の個数まで分かる作りです。

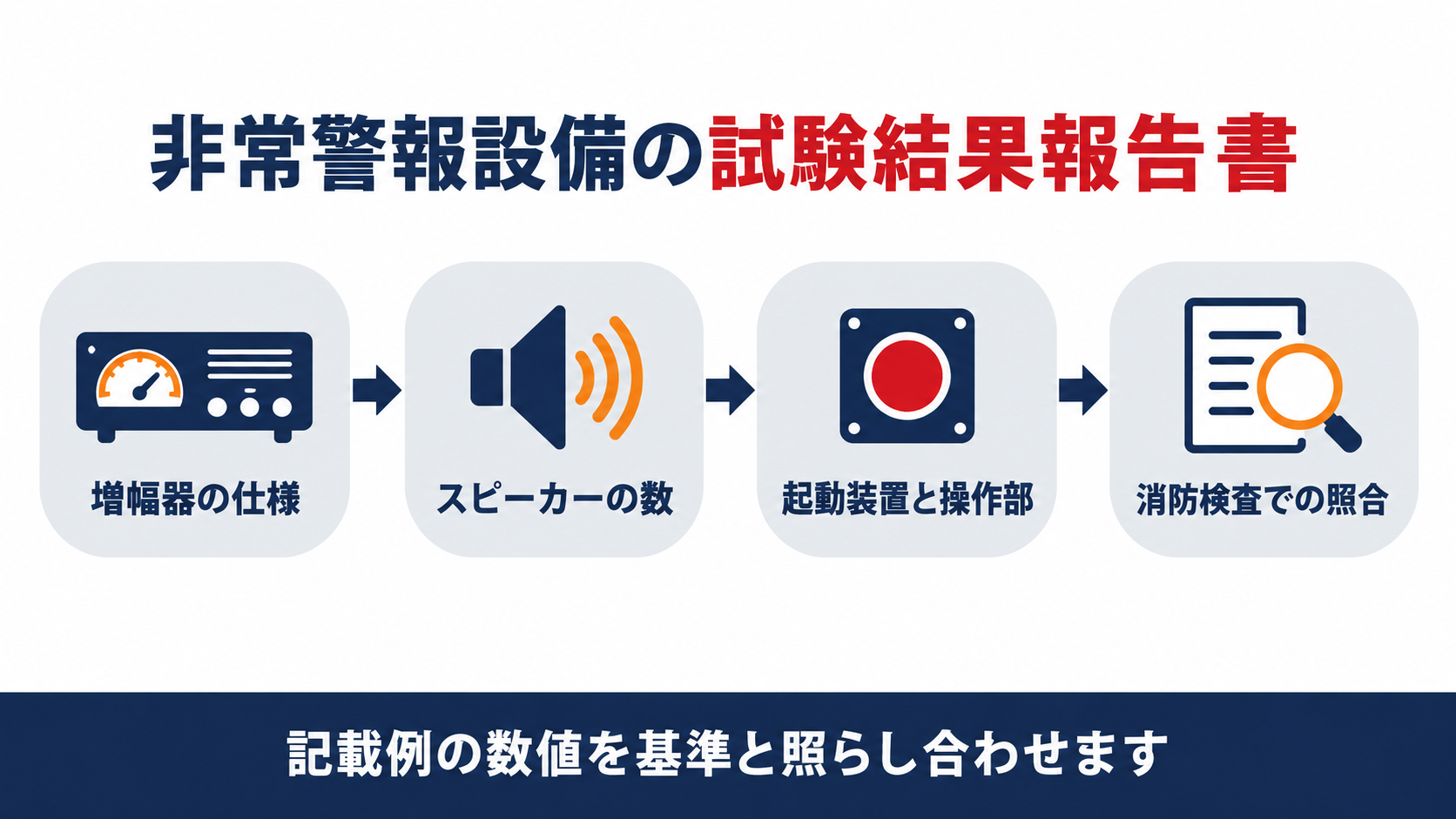

この記事の結論

非常警報設備（放送設備）の試験結果報告書は別記様式第15①で作成する
増幅器の欄には型式・定格電圧・定格出力を記入する。記載例はPA-2440型相当・AC100V/DC24V・240W
スピーカーの欄には種類・音圧・施設方式ごとの個数を記入する。記載例はホーン型３個・コーン型55個
起動装置の「その他」欄には自動火災報知設備の発信機12個を記入でき、操作部の高さは1.4m
試験結果報告書は消防検査で設計図書と照合される

▼

非常警報設備の試験結果報告書はどんな書類なのか

非常警報設備の設置に係る工事が完了すると、届出のときに試験結果報告書を確認します。
どんな様式に何を書くかは、設備ごとに消防庁長官が定めています。

問１　非常警報設備の試験結果報告書には、どのような書類として作成するか。

答１　第一項第一号の規定による消防用設備等試験結果報告書の様式は、消防用設備等ごとに消防庁長官が定める。（消防法施行規則第31条の３第５項）

非常警報設備にも専用の様式が用意されています。
様式の名前は別記様式第15①で、冒頭に用途・収容人員・延べ面積・階数を書く欄があり、続けて非常ベル・自動式サイレンの機器欄と放送設備の機器欄が並ぶ構成になっています。
記載例では、用途欄にスーパーマーケット、延べ面積4,400㎡、地上５階地階１階、収容人員660名という設定が記入されており、放送設備の欄に増幅器やスピーカーの数字が書き込まれています。
つまりこの１枚は、増幅器やスピーカーという機器の仕様だけでなく、どんな建物に設置されたかまで示す書類だということです。

うちのスーパーの規模まで、報告書に書かれているんですね。

はい、延べ面積や収容人員まで欄が分かれているんです。

増幅器の仕様欄にはどんな数値が入るのか

報告書の放送設備の欄には、増幅器の仕様を書く欄が並んでいます。
銘板どおりの数値を、決まった項目に沿って書き込む欄です。

問２　非常警報設備の試験結果報告書には、増幅器についてどのような事項を記載するか。

答２　別記様式第15の増幅器の欄には型式、定格電圧（ＡＣ・ＤＣ）、定格出力を記入し、操作部の欄には放送区分及び回線数を記入する。（消防用設備等試験結果報告書の様式を定める件（平成元年12月１日消防庁告示第４号、最終改正令和２年４月１日消防庁告示第２号）別記様式第15）

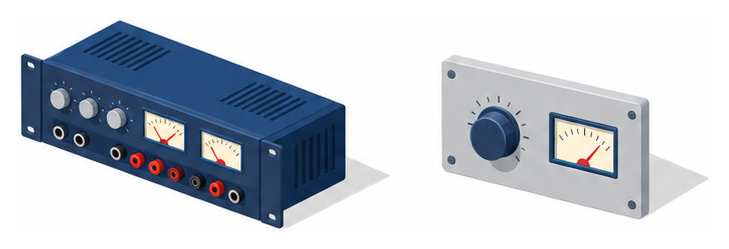

増幅器の欄には型式・定格電圧・定格出力の３項目を記入します。
記載例では型式はPA-2440型相当、定格電圧はAC100V・DC24V、定格出力は240Wという数値が並びます。
同じ様式の中には操作部の欄もあり、放送区分は「一斉・階別等選択可能」、回線数は６／10という数字が記入されています。
放送区分の欄が「一斉」と「階別等選択可能」の両方を示している点は、建物のどこにでも同じ放送を流せるだけでなく、階ごとに絞った放送もできる増幅器だということを表しています。

回線数まで報告書に書くとは思っていませんでした。

はい、放送区分と回線数まで確かめられる作りです。

スピーカーの種類と個数はどう記載されるのか

報告書のスピーカーの欄には、配線方式・種類・音圧・施設方式ごとの個数を書く欄が並んでいます。
建物のどこにどんなスピーカーを何個設けたかを、数え上げて記入する欄です。

問３　スピーカーの欄には、どのような事項を記載するか。

答３　別記様式第15のスピーカーの欄には配線方式（２線式・３線式）、型式、スピーカーの種類（ホーン型・コーン型・その他）ごとの個数、音圧（Ｌ級・Ｍ級・Ｓ級）ごとの個数、施設方式（壁掛型・埋込型・その他）ごとの個数を記入する。（消防用設備等試験結果報告書の様式を定める件別記様式第15）

配線方式・種類・音圧・施設方式の４つの区分ごとに個数を数えて書きます。

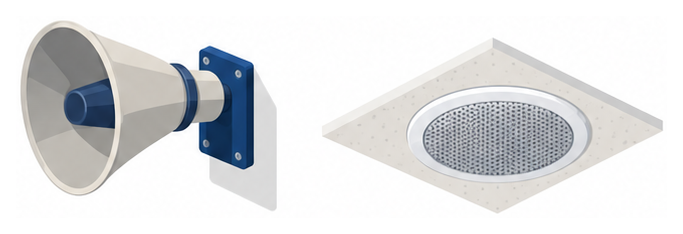

記載例では配線方式は３線式が選ばれ、スピーカーの種類はホーン型３個・コーン型55個の合計58個です。
音圧の区分ではＬ級41個・Ｍ級17個、施設方式では壁掛型８個・埋込型50個という数字が記入されています。
音圧の区分がＬ級・Ｍ級・Ｓ級のどれになるかは放送区域の面積で決まる基準がありますが、報告書ではその区分ごとに実際に何個設けたかまで数えて書く欄になっている、という点がこの様式の特徴です。

壁掛型と埋込型を分けて数えるのは、なぜですか？

設置方法ごとの内訳まで検査で確かめるためです。

起動装置と操作部の高さはどう記載されるのか

報告書には起動装置の欄と、外観試験の中に操作部の床面からの高さを書く欄があります。
起動装置は非常警報設備専用の押しボタンだけとは限りません。

問４　起動装置と操作部の欄には、どのような事項を記載するか。

答４　起動装置（自動火災報知設備を除く。）の欄には押しボタン、非常電話、その他の個数を記入し、外観試験の操作部の欄には床面からの高さを記入する。（消防用設備等試験結果報告書の様式を定める件別記様式第15）

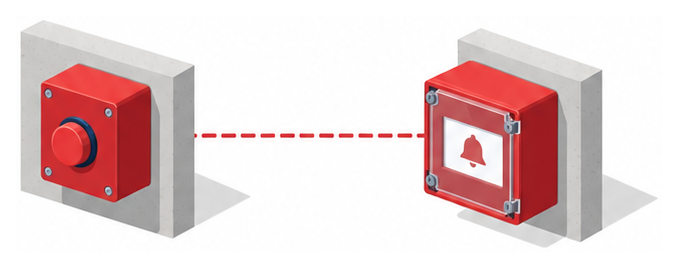

起動装置の「その他」欄には、自動火災報知設備の発信機を記入できます。
記載例では、押しボタンに加えてその他の欄に自動火災報知設備の発信機12個という数字が記入され、操作部の床面からの高さの欄には1.4mという数字が記入されています。
非常警報設備の起動装置は各階の各部分から歩行距離50m以下、床面からの高さ0.8m以上1.5m以下の箇所に設けること、操作部及び遠隔操作器の操作スイッチは床面からの高さ0.8m（いすに座って操作するものは0.6m）以上1.5m以下の箇所に設けることが基準として定められており（消防法施行規則第25条の２第２項第二号の二・第三号ハ（ホ））、記載例の1.4mはこの範囲に収まっています。
操作部及び遠隔操作器は起動装置又は自動火災報知設備の作動と連動して作動した階又は区域を表示できるものであることも基準として定められており（同項第三号ハ（ヘ））、これが自動火災報知設備の発信機を非常警報設備の起動装置として活用できる根拠になっています。

つまり、自火報の発信機を非常放送のボタン代わりにもできるんですね。

はい、作動した階を表示できることが条件です。

試験結果報告書は消防検査でどう使われるのか

試験結果報告書は、作成して提出すれば終わりの書類ではありません。
消防長又は消防署長が検査を行う際に照合される資料でもあります。

問５　試験結果報告書は、消防検査でどのように扱われるか。

答５　検査は、防火対象物の関係者から提出された消防用設備等設置届出書（当該届出書に添付された設計図書、試験結果報告書を含む。）と照合しながら行うこと。（消防庁「消防用設備等の試験基準に係る運用について」（平成14年９月30日消防予第283号）３　検査の実施について）

届出のときに添付した設計図書と、試験結果報告書の数字を突き合わせながら検査は行われます。
消防長又は消防署長は、届出があったときに技術上の基準に適合しているかどうかを検査しなければならないと定められています（消防法施行規則第31条の３第２項）。
操作部又は遠隔操作器のうち一つは防災センター等に設けること、一の防火対象物に二以上の操作部又は遠隔操作器があるときはそれらの間で同時に通話できる設備を設けることも基準として定められており（同項第三号ハ（ル）・（ヲ））、報告書に並ぶ数字だけでなく機器の配置そのものが検査で確かめられる対象になっています。
記載例のようにＰＡ-2440型相当・240W・発信機12個・操作部1.4mといった数字がすべて揃っていても、設計図書と食い違っていれば検査はそこで止まります。

数字が合っていれば、それだけで検査は通るんですか？

いえ、設計図書との一致まで確かめられます。
