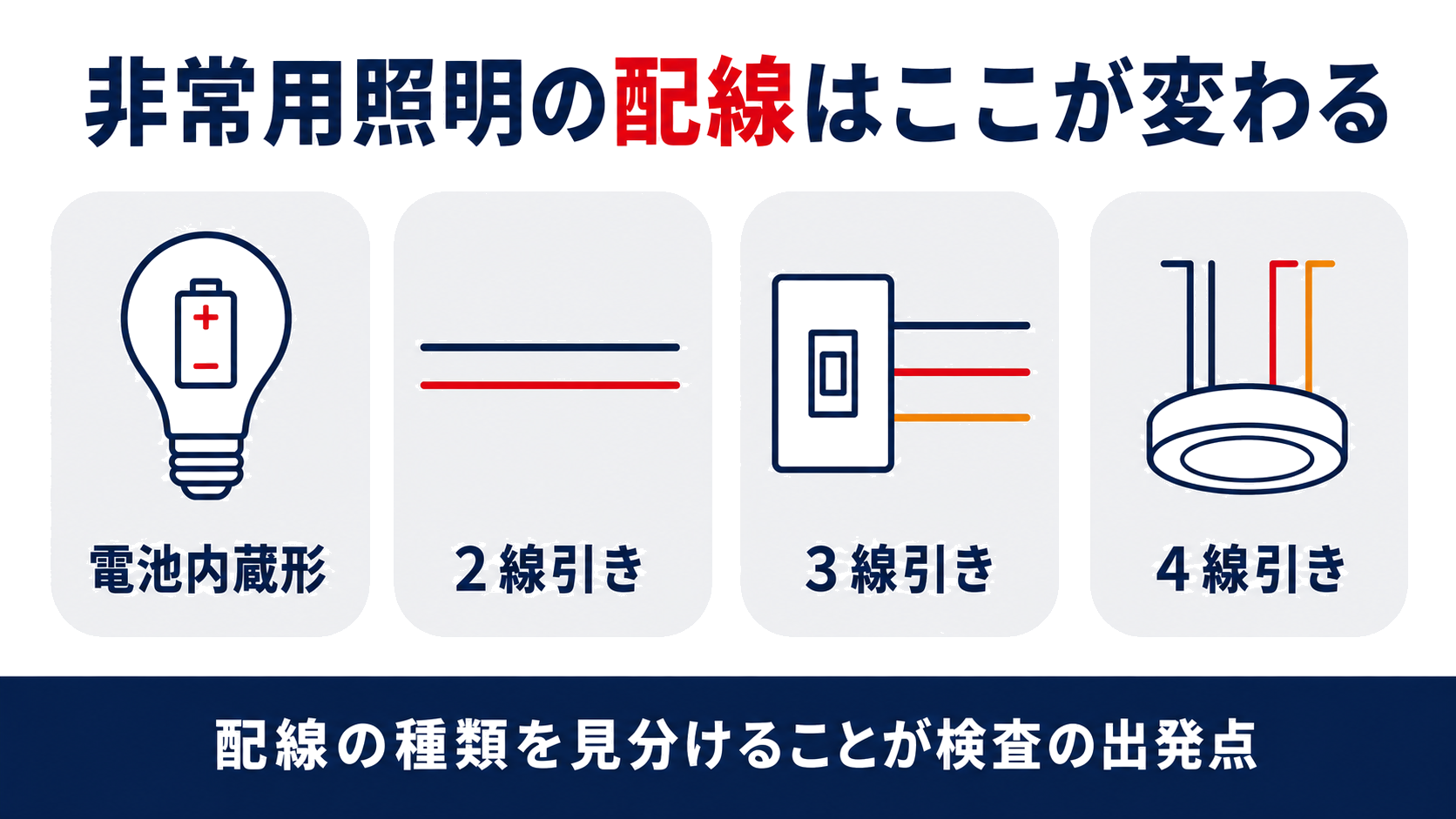

非常用照明装置の配線はなぜ電池内蔵形と電源別置形で扱いが変わるのか｜２線引きから４線引きの配線例まで解説

非常用照明装置の点検表を見ていると、「配線」という一項目だけで検査の中身がまるで変わることに気づきます。
蓄電池を器具の中に内蔵しているか、器具の外に置いているかで、配線にかかる法令上の扱いがまったく違うからです。
さらに蓄電池内蔵形の中にも、２線引き・３線引き・４線引きという配線の種類があり、点灯の仕組みも異なります。
この記事では、東京都のマニュアルが示す配線例をもとに、それぞれの配線がどんな仕組みで、どこまで法令の防火規制を受けるのかを整理します。

非常用照明の検査で配線のことを聞かれたんですが、うちの照明は蓄電池が中に入ってるタイプなんです。

蓄電池を内蔵しているタイプなら、配線に耐火規制はかかりません。
ただ配線の種類によって点灯の仕組みも変わってきますよ。

配線の種類なんて意識したことがなかったです。
２線とか４線とか、そんなに違うものなんですか。

はい、点灯の仕方から法令上の扱いまで変わってきます。
順番に見ていきましょう。

この記事の結論

蓄電池を内蔵した非常用照明器具は、配線に耐火規制がかからない。
２線引き配線は白熱灯専用で、平常時は消灯し停電時にのみ点灯する。
３線引き配線は蛍光灯併用形で、点滅スイッチによる点灯消灯と停電時の減光点灯を両立する。
４線引き配線は、一般照明と非常用照明を独立した２つの回路に分けている。
蓄電池や自家発電装置を照明器具と別に置く電源別置形は、配線全体が耐火規制の対象になる。

▼

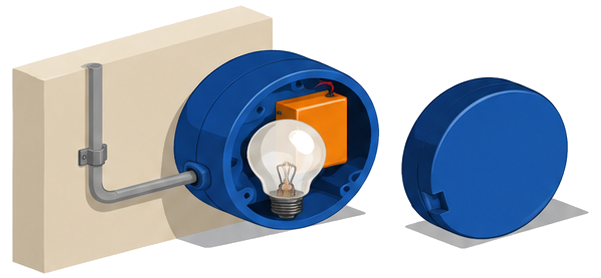

電池内蔵形の非常用照明器具はなぜ配線に耐火規制がかからないのか

非常用照明装置の配線は、蓄電池がどこにあるかによって規制の中身が大きく変わります。
まずは最も普及している、蓄電池を器具の中に内蔵する電池内蔵形から見ていきましょう。

電気配線は、耐火構造の主要構造部に埋設した配線、次のイからニまでの一に該当する配線又はこれらと同等以上の防火措置を講じたものとしなければならない。（昭和45年建設省告示第1830号第二第三号）

蓄電池が器具の中にあれば、配線を守るべき区間そのものが生まれません。。
告示が配線に防火措置を求めているのは、予備電源から照明器具に至る配線を火災の熱から守るためです。
電池内蔵形は蓄電池自体が器具の内部に組み込まれているため、外部を通って器具まで届く予備電源用の配線が存在しません。
器具の外に出ているのは常用の電源から充電のために引き込む通常の配線だけで、これは告示が定める防火措置の対象にはなりません。
検査ではまず器具の銘板や仕様を見て、電池内蔵形か電源別置形かを最初に切り分けることが実務の出発点になります。

うちの照明は蓄電池が中に入っているタイプなんですけど、それだけで検査の中身が変わるんですか。

はい、配線の耐火性能を確認する検査自体が不要になります。
まずはどちらのタイプか確認しましょう。

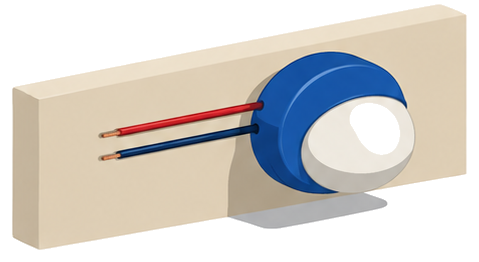

２線引き配線はなぜスイッチを持たない結線になっているのか

電池内蔵形の中でも、最も単純な結線が２線引きです。
白熱灯を使う非常用照明の多くが、この方式を採用しています。

白熱灯は二重コイル電球又はハロゲン電球とし、そのソケットは磁器製、フェノール樹脂製その他これらと同等以上の耐熱性を有するものを使用すること。（昭和45年建設省告示第1830号第一第一号イ）

２線引きは、器具の外からON・OFFする手段を持たない、いちばん単純な結線です。
常用の電源とつながる線と、器具の内部で使う線の２本だけで構成され、平常時は消灯、停電時にのみ点灯するという単純な動きしかしません。
白熱灯は電源が入った瞬間に全光束で点灯する光源であるため、スイッチによる調光や予熱の仕組みを必要としません。
検査では、常用の電源が通じている状態で器具が消灯していること、停電を模擬したときに確実に点灯することの両方を確認します。
配線自体に耐火規制はかかりませんが、点灯の仕組みそのものは告示が定める性能を満たしている必要があります。

うちの非常灯、停電したときしか点かないんですけど、これで正常なんですか。

はい、それが２線引きの正しい状態です。
普段は消えていて当然ですよ。

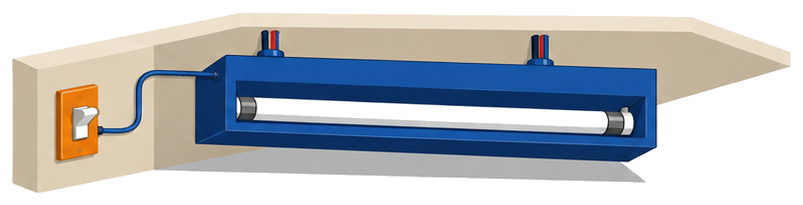

３線引き配線（蛍光灯併用形）はなぜ点滅スイッチを持てるのか

蛍光灯を使う非常用照明では、２線引きとは違う配線が必要になります。
その理由は、蛍光灯が白熱灯と違って一般照明としても使われる光源だからです。

蛍光灯はラピッドスタート型蛍光ランプ又は即時点灯性回路に接続したスターター型蛍光ランプとし、そのソケットはメラミン樹脂製、ポリアミド樹脂製その他これらと同等以上の耐熱性を有するものを使用すること。（昭和45年建設省告示第1830号第一第一号ロ）

３線引きは、平常時の点灯消灯と停電時の自動点灯を両立させる結線です。
常用の電源・点滅スイッチ経由の線・器具内部の線という３本の線で構成され、平常時は点滅スイッチで自由に点灯消灯でき、停電時には減光タイプで自動的に点灯します。
蛍光灯は放電開始までに時間がかかる光源のため、告示はラピッドスタート型又は即時点灯性回路に接続したスターター型に限定し、停電の瞬間でも遅れずに点灯することを求めています。
検査では、点滅スイッチによる平常時の動作と、停電を模擬したときの減光点灯への切り替わりの両方を確認します。
スイッチを日常的に使う分、スイッチ自体の故障や配線の緩みが起きやすい点にも注意が必要です。

うちの蛍光灯タイプの非常灯は、スイッチで点けたり消したりできるんです。

それは３線引き配線の蛍光灯併用形ですね。
停電時にはちゃんと減光点灯に切り替わりますよ。

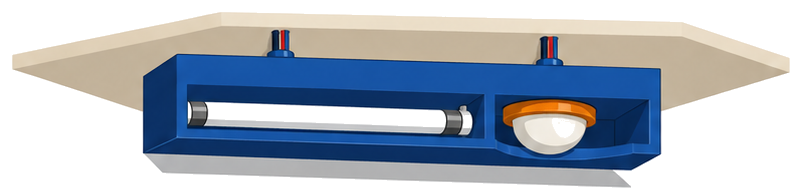

４線引き配線はなぜ一般照明と非常用の回路を分けるのか

白熱灯組込み形蛍光灯と呼ばれる器具では、さらに配線の本数が増えます。
１台の器具の中に、一般照明と非常用照明という性格の違う２つの光源が同居しているためです。

電気配線は、他の電気回路（電源又は消防法施行令第七条第四項第二号に規定する誘導灯に接続する部分を除く。）に接続しないものとし、かつ、その途中に一般の者が、容易に電源を遮断することのできる開閉器を設けてはならない。（昭和45年建設省告示第1830号第二第一号）

４線引きは、一般照明と非常用照明を最初から別の回路として引き分ける結線です。
一般照明（蛍光灯）用の白黒２線と、非常用照明（白熱灯）用の白黒２線をあわせた４本の線で構成され、平常時は一般照明側だけが自由に点灯消灯し、非常用照明側は常に消灯しています。
もし非常用照明の配線が一般照明の回路と共用されていれば、一般照明を消したときに非常用照明の自動点灯機能まで巻き込まれかねません。
告示が他の電気回路への接続を禁じているのは、こうした巻き添えを防ぐためで、４線引きはこの要求を１台の器具の中で満たす結線方法だといえます。
検査では、一般照明側の点灯消灯にかかわらず、非常用照明側が平常時消灯・停電時点灯の動きを保っているかを確認します。

１つの器具から蛍光灯と非常用の白熱灯、両方が出ているように見えるんですが、これは普通ですか。

それは４線引き配線の白熱灯組込み形ですね。
２つの回路が独立しているので安心してください。

検査ではこの配線の種類をどう見分ければよいのか

ここまでの４つの配線は、見た目だけではなかなか判別できません。
検査ではまず、平常時と停電時の点灯状態を実際に確かめることから始めます。

平常時消灯・停電時のみ点灯＝２線引き（白熱灯専用）
平常時に点滅スイッチで点灯消灯でき、停電時は減光点灯＝３線引き（蛍光灯併用形）
一般照明側は自由に点灯消灯し、非常用照明側は常に平常時消灯・停電時点灯＝４線引き（白熱灯組込み形）
器具単体で完結し、周囲に蓄電池設備や自家発電装置への配線が見当たらない＝電池内蔵形

配線の種類を先に見分けることが、検査全体の設計図になります。
電池内蔵形と判断できれば配線の耐火性能そのものは検査対象外となり、口出線・接続部・点灯状態の確認に重点が移ります。
一方、蓄電池設備や自家用発電装置が照明器具から離れた場所にある電源別置形だと分かれば、そこから器具までの配線全体が耐火規制の対象になるため、確認すべき事項が大きく増えます。
配線図や設計図書が手元にあれば最初に照らし合わせ、無ければ点灯状態と現地の配線ルートの両方から判断します。
最初の見分けを誤ると、後の検査項目そのものを取り違えることになるため、ここは慎重に確認したい工程です。

うちの照明がどの配線タイプか、見ただけでは分からない気がします。

平常時と停電時の点灯状態を見比べれば判断できます。
今回の検査で一緒に確認しましょう。
