BCPで地震後に屋内消火栓の巻取り部が変形していたら動かしてよいのか｜使用保留と専門点検の手順を解説

地震後の巡回で屋内消火栓箱を開けると、ホースを巻く円形の部分が斜めになっていたらどうしますか。
少し回して元へ戻るか確かめたくなりますが、支持部や軸まで変形している可能性があります。
見た目が軽いずれでも、必要な長さまでホースを延ばせず、使用後に格納できない状態かもしれません。
施設担当者は無理に回さず、ホースを引かず、未操作の状態を記録して使用保留と専門点検へつなぎます。

巻くところが傾いています。
少し回してええですか。

まず写真を残します。
動かさんといてください。

ホースが出れば使えますか。

出るだけでは足りません。
延長と格納を専門点検します。

この記事の結論

変形した巻取り部を施設担当者が無理に回しません
消火栓箱全景と傾きや支持部を操作前に撮影します
対象消火栓を使用保留にして誤操作を防ぎます
使用保留中は代替消火と巡回を決めます
延長と格納と設備機能を確認してから復旧を承認します

▼

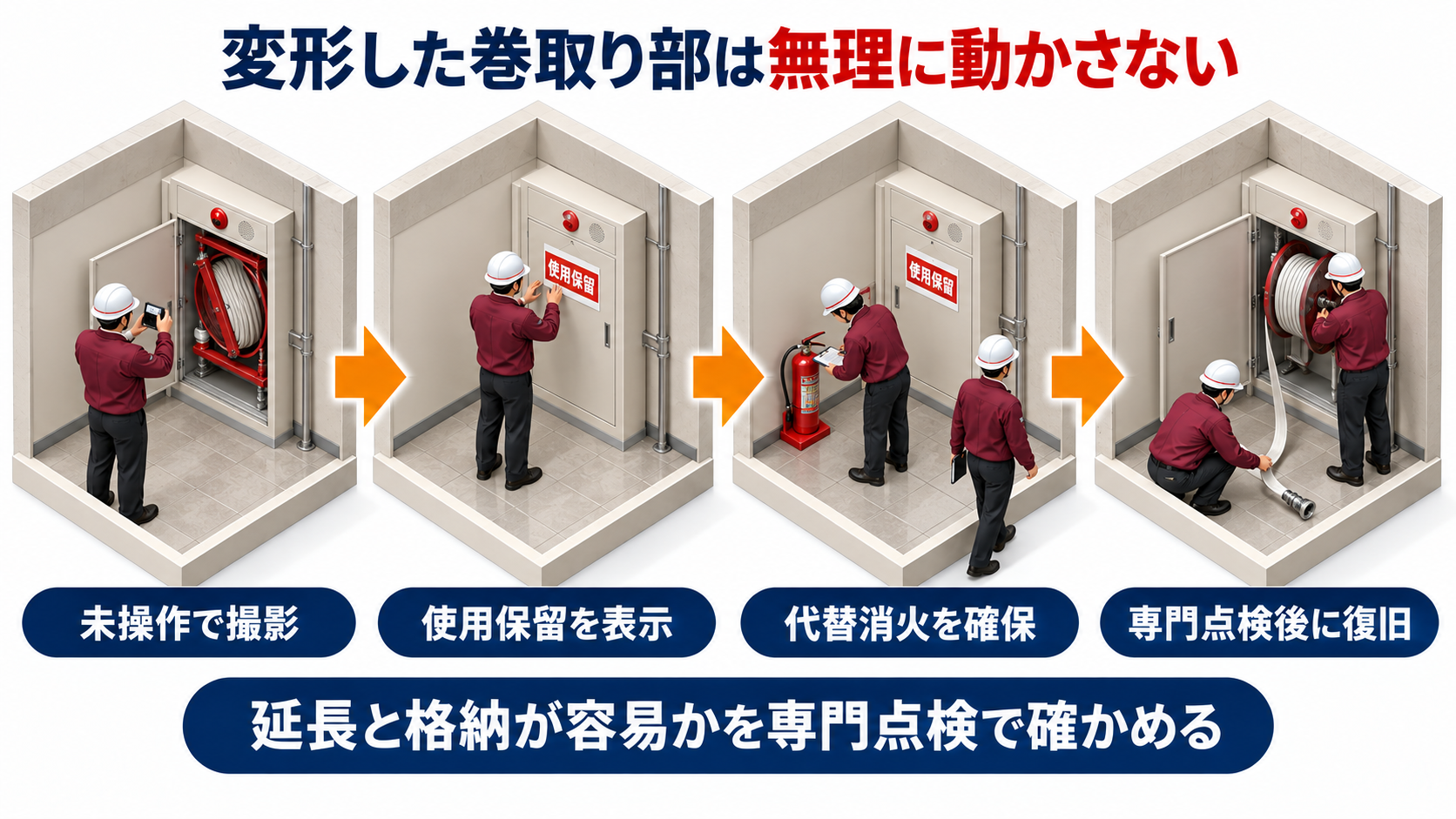

変形した屋内消火栓の巻取り部を動かさず使用保留と代替消火と専門点検へつなぐ横長アイソメ図

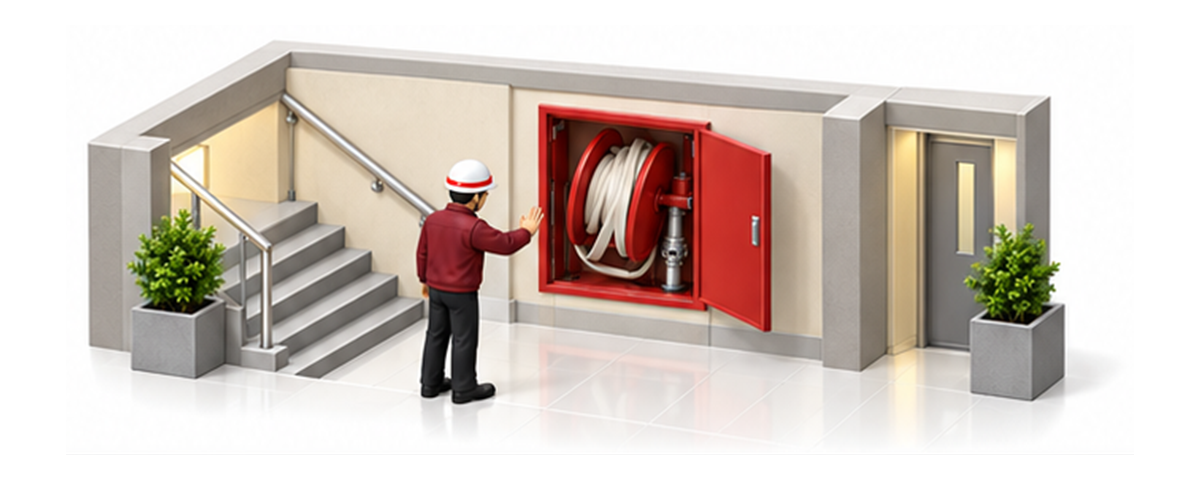

変形した屋内消火栓の巻取り部は無理に回してよいのか

結論からいうと施設担当者が変形した巻取り部を無理に回したりホースを引いたりしません。
回転板だけが傾いて見えても、軸、支持金具、ホース案内部、固定部のどこに力が加わったかは外観だけでは決められません。

消防庁の屋内消火栓設備の点検基準は、易操作性一号消火栓、二号消火栓および広範囲型二号消火栓について、ホースの延長と格納が容易にできることを確認事項としています。

引っ掛かりを確かめるために力を加えると、発見時の傾きや接触位置が変わり、損傷を広げるおそれがあります。
まず機器番号と箱全景、巻取り部の傾きと支持部、発見時刻を記録し、対象設備を操作しないでください。

少しだけ回すのもアカンのですか。

先に未操作の状態を残します。
力を加えません。

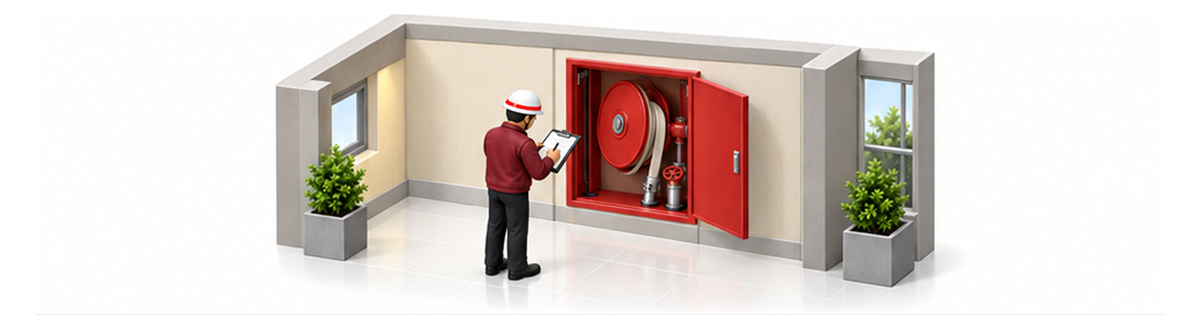

どの消火栓とどの部分を対象に確認するのか

対象は円形の巻取り部だけではなく同じ消火栓箱に収まる機器一式です。
まず表示と図面から、一号消火栓、易操作性一号消火栓、二号消火栓、広範囲型二号消火栓などの方式を確認します。

消防庁の点検要領では、方式に応じてホース、ノズル、手元開閉装置、消火栓弁、収納状態、延長と格納の操作性などを確認します。
この記事でいう巻取り部は現場での呼び方であり、法令や点検要領の確認項目をそれだけに限定するものではありません。

回転板が箱の正面に対して斜めになっている
軸や支持金具が曲がり固定部が浮いている
ホースが巻取り部と箱の間へ食い込んでいる
ノズルや手元開閉装置が所定位置から外れている
箱や扉の変形が巻取り部の動きを妨げている

一つでも当てはまれば、その場で操作性を試さず、同じ階や同じ系統にも異常がないか確認します。
対象範囲は機器単位と区画単位に分けて記録してください。

丸い部品だけ見ればええんですか。

箱の中を一式で見ます。
設備方式も確認します。

発見から使用保留と代替消火までどう進めるのか

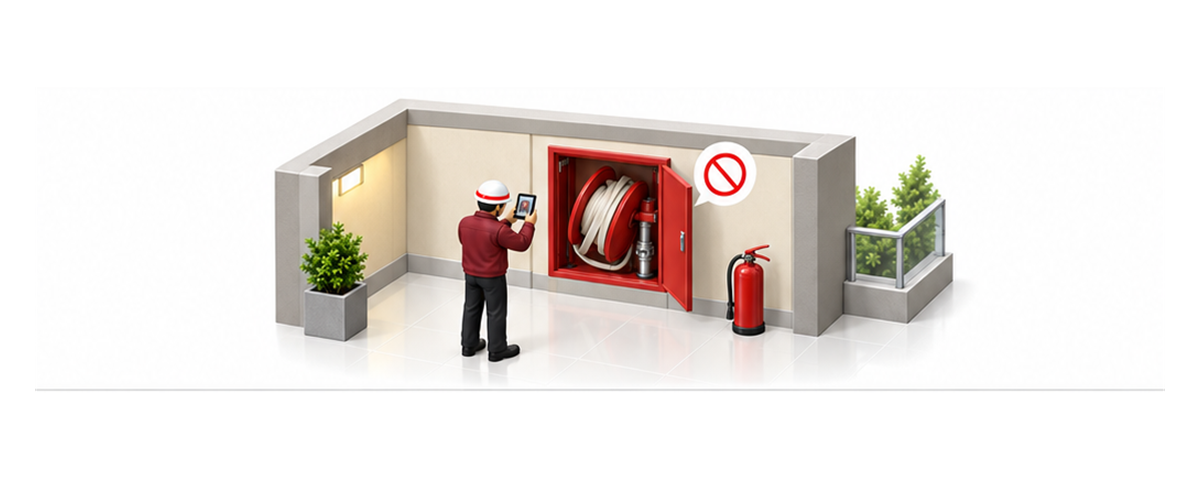

変形した巻取り部を撮影して使用保留表示と代替消火器を準備する担当者の横長アイソメ図

未操作で記録してから誤操作防止と代替消火と専門点検へ順番につなぎます。
地震後は火災危険も高いため、不具合を見つけた記録だけで終わらせず、使えない間の防火安全を同時に確保します。

周囲の落下物や箱の脱落など人への危険を確認する
箱全景と機器番号と巻取り部の傾きを撮影する
対象消火栓を操作せず使用保留を明示する
防火管理者と建物管理者へ場所と発見時刻を報告する
消防設備士または保守会社へ専門点検を依頼する
所轄消防署と相談して代替消火や巡回を決める
点検結果と復旧条件をBCPの再開判断へ反映する

代替措置は、確認済みの消火器を適切な場所へ追加する、対象区画の火気使用を制限する、巡回を増やすなどから検討します。
建物用途、区画、ほかの消防用設備の状態で必要な措置は変わるため、施設だけで決めず所轄消防署と専門家へ相談します。
消防法第十七条の三の三は消防用設備等の点検と結果報告を定めています。
発見記録を災害後の臨時記録として残し、専門点検の結果と結び付けます。

消火器を置けば再開できますか。

代替措置だけで決めません。
消防署と専門家へ相談します。

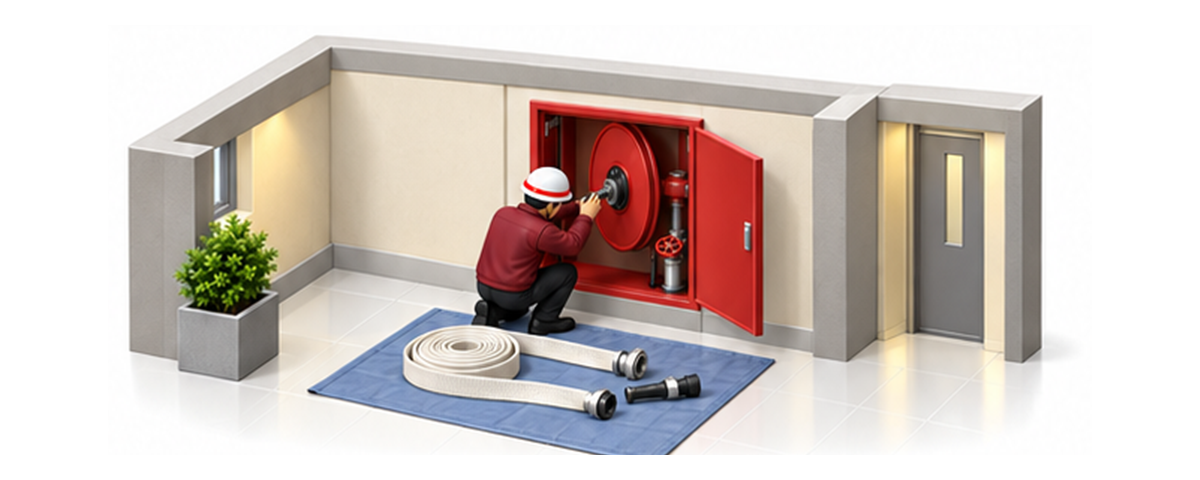

見落としやすいホースと支持部の異常はどこか

回転板の傾きが直ってもホースや支持金具や箱の変形が残れば復旧ではありません。
巻取り部が動くかどうかだけでなく、変形を生じさせた力が周辺へ及んでいないかを確認します。

消防庁の点検基準と点検要領は、消火栓箱の変形や損傷と扉の開閉、ホースやノズル等の変形や損傷、所定位置への収納、方式に応じたホースの延長と格納の容易さを確認事項としています。

軸の偏りや支持金具の曲がりと固定部の緩み
ホースの擦れや折れや局部的なつぶれ
ノズルと手元開閉装置と結合部の変形
ホースが案内部や箱の縁へ接触していないか
扉や蝶番のずれが巻取り部へ当たっていないか
延長時と格納時に偏りや引っ掛かりがないか

専門点検では方式に応じてホースを延長し、収納へ戻す操作を確認します。
施設担当者が災害直後に強く引くことや、火災時以外に試し放水することは専門点検の代わりになりません。
復旧時は巻取り部だけを直して終わらず、ホースと箱を含む設備機能まで確認します。

まっすぐ戻れば復旧ですか。

見た目だけでは戻せません。
延長と格納まで確認します。

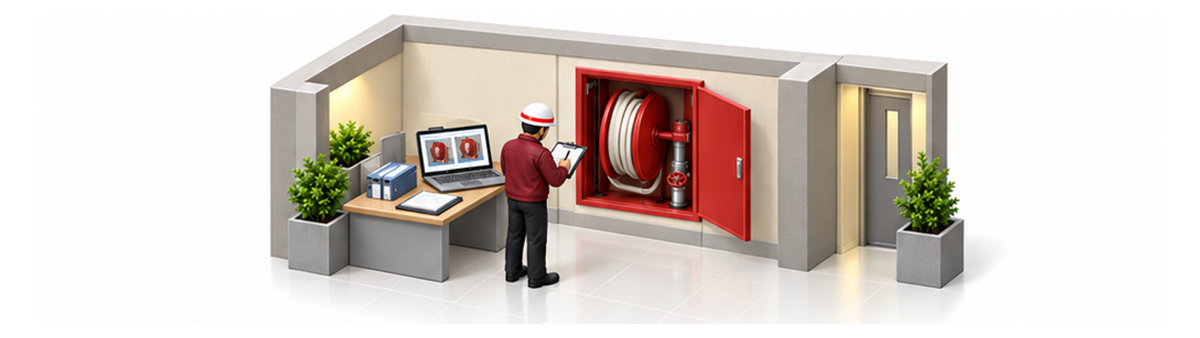

明日から巻取り部の変形にどう備えるのか

平常時の収納写真と設備方式と連絡先をそろえて災害後に比較できる基準を作ります。
異常を見つけてから方式や保守会社を探すと、使用保留と代替措置の開始が遅れます。

内閣府の事業継続ガイドラインは、被災後も法令等を遵守しながら重要業務の継続や早期復旧を図り、BCPを発動した後には対応を検証して改善する考え方を示しています。

明日から次の順番で確認してください。

消火栓箱の機器番号と設備方式を図面と照合する
巻取り部とホースの正常な収納状態を撮影する
箱と扉と支持部の外観を点検記録で確認する
変形発見時に撮影する位置と報告先を決める
消防設備士と保守会社の緊急連絡先を更新する
使用保留中の代替消火と巡回の相談手順を決める
専門点検後に復旧を承認する担当者を決める

確認票には、階、区画、機器番号、設備方式、発見時刻、巻取り部の傾き、支持部、ホース、ノズル、箱と扉、平常時写真、点検依頼先、代替措置、復旧内容、復旧日、承認者を設けます。
訓練では実物を変形させず、異常を示す写真カードを消火栓箱の近くへ置き、発見、撮影、使用保留、報告までを確認できます。
少なくとも誰が誤操作を防ぐか、誰が代替措置を相談するか、誰が復旧を承認するかを決めてください。

訓練でリールを曲げますか。

実物は傷めません。
写真カードで訓練します。

よくある質問

Qホースが引き出せるか少し試してよいですか？

A変形部へ力を加えず未操作の状態を撮影し、専門点検へつなぎます。

Q巻取り部だけ交換すれば復旧ですか？

Aホース、ノズル、支持部、箱、扉を含めて確認し、方式に応じて延長と格納も確かめます。

Q使用保留の表示だけでよいですか？

A誤操作を防ぐ表示に加え、代替消火、巡回、火気制限などを消防署と専門家へ相談します。

Q復旧前でも施設を再開できますか？

A建物用途、対象区画、ほかの設備、暫定措置で異なります。所轄消防署と専門家へ確認してください。

よくある誤りは、傾いた部品を手で戻してホースが少し動けば復旧したと考えることです。
変形や損傷がないこと、延長と格納が容易であること、使用保留中の防火安全が確保されることを分けて判断してください。

まとめ

✔変形した巻取り部を無理に動かしません。

✔全景と傾きと支持部を操作前に撮影します。

✔対象消火栓を使用保留にします。

✔使用保留中は代替消火と巡回を決めます。

✔方式に応じて延長と格納を確かめます。

✔巻取り部だけでなく設備一式を専門点検します。

✔復旧結果と施設再開条件をBCPへ戻します。
