移送取扱所の配管はなぜ海底では埋める深さの数値が決まっていないのか｜投錨試験と海底面のみなし規定で分かれる基準を解説

移送取扱所の配管は、海底に設置されることもあります。
危険物の規制に関する規則は海底に埋設する場合の基準も定めていますが、地下埋設や河川横断のような深さの数値は出てきません。
代わりに条文が挙げるのは、投錨試験の結果や土質、船舶の交通事情といった評価の材料です。
この記事では、海底に設置する配管の深さがどう決まるのかを条文から整理します。

海底に埋める配管にも、何メートル以上という決まりがあると思っていました。

実は海底だけは、規則に深さの数値が書かれていないんです。

数値が無いなら、何を根拠に深さを決めればよいのでしょうか。

条文が挙げる評価の材料が手がかりになります。
今日は海底に設置する配管の深さと措置を条文から解説します。

この記事の結論

海底に埋設する配管の深さは、規則に数値で書かれていません
深さは投錨試験の結果・土質・埋めもどしの材料・船舶交通事情等を勘案した安全な距離とします
しゆんせつ計画がある海底では、計画面下0.6メートルを海底面とみなします
埋設しないで設置する場合は、配管が連続して支持されるよう海底面をならす必要があります
洗掘や浮揚のおそれがある場合だけ、防止措置が上乗せされます

▼

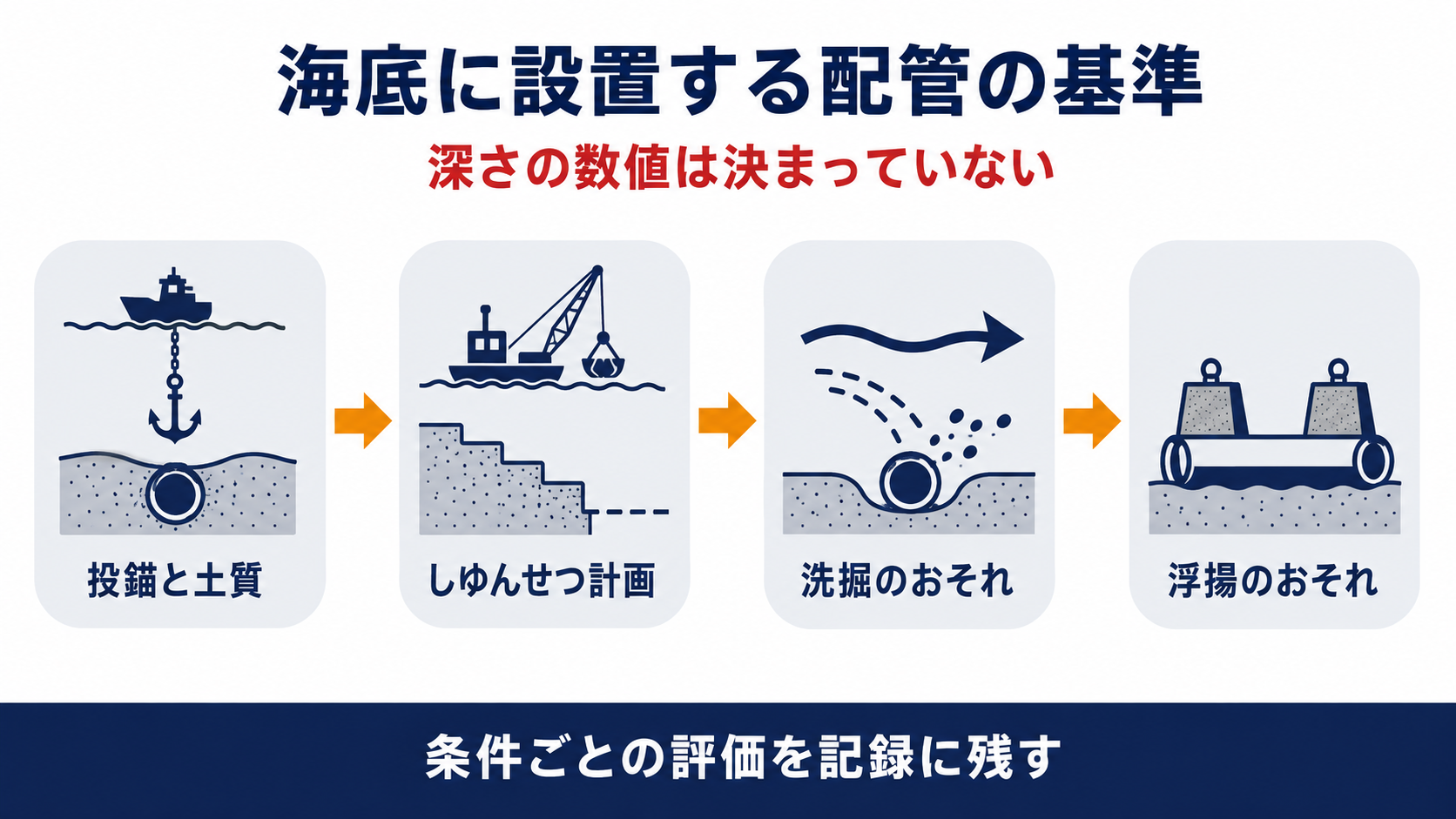

海底に設置する配管は投錨と土質としゆんせつ計画と洗掘のおそれと浮揚のおそれを条件ごとに評価して記録に残すことを示す図解

海底に埋める配管の深さはなぜ数値で決まらないのか

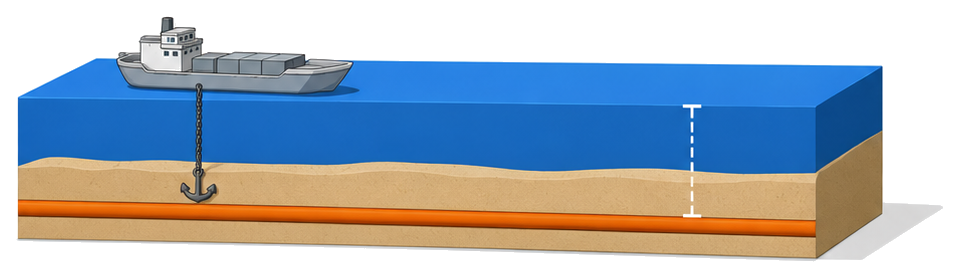

移送取扱所の配管を海底に埋設する場合、どれだけ土をかぶせるかが問題になります。
ところが条文には、地下埋設や河川横断のような具体的な数値がありません。

危険物の規制に関する規則第28条の17第六号（海底設置）　配管を埋設する場合は、配管の外面と海底面との距離は、投錨試験の結果、土質、埋めもどしの材料、船舶交通事情等を勘案して安全な距離とすること。（略）

深さは評価で決めることになっています。
規則第28条の17第六号は、配管の外面と海底面との距離について、投錨試験の結果・土質・埋めもどしの材料・船舶交通事情等を勘案して安全な距離とすることを求めています。
地下埋設や河川横断であれば規則に深さの数値が置かれていますが、海底については勘案すべき材料だけが列挙され、数値そのものは示されていません。
海域ごとに船の大きさも錨の効き方も海底の土も違うため、一律の数値では安全側にも過大側にも振れてしまうからだと読み取れます。
次の見出しでは、その海底面をどこと見るのかを確認します。

数値が無いと、どこまで掘ればよいのか判断できない気がします。

だからこそ投錨試験の結果が根拠として残ります。
次は海底面の見方を確認しましょう。

しゆんせつ計画がある海底では海底面をどこと見るのか

深さを測る起点となる海底面は、いつまでも今の高さのままとは限りません。
港湾では航路を深くする工事が計画されていることがあります。

危険物の規制に関する規則第28条の17第六号（海底設置・後段）　この場合において、当該配管を埋設する海底についてしゆんせつ計画がある場合は、しゆんせつ計画面（当該しゆんせつ計画において計画されているしゆんせつ後の海底面をいう。）下〇・六メートルを海底面とみなすものとする。

将来掘り下げる高さを先に織り込みます。

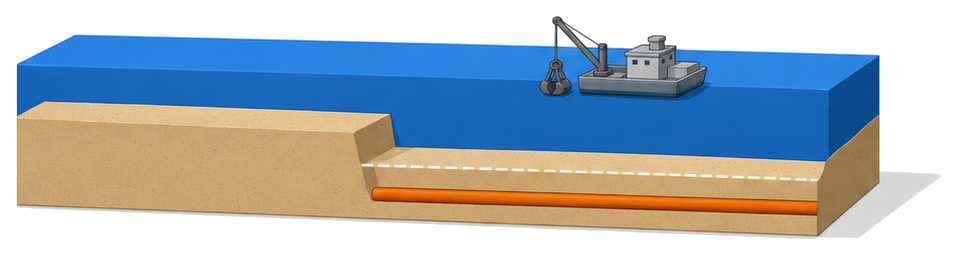

規則第28条の17第六号の後段は、埋設する海底にしゆんせつ計画がある場合、しゆんせつ後の海底面である計画面の下0.6メートルを海底面とみなすと定めています。
つまり、いま海底を測って十分な深さを確保していても、それだけでは足りない場合があるということです。
みなし規定が効くと起点そのものが下がるため、配管はさらに深い位置へ埋めなければ安全な距離を確保できません。
海底に配管を通すときは、その海域にしゆんせつ計画があるかどうかを港湾の管理者に確認しておくことが出発点になります。

今の海底の高さで測ればよいと思い込んでいました。

計画があれば起点が下がります。
次は埋設しない場合の基準を見てみましょう。

配管を埋設しないで設置する場合は海底に何を求められるのか

海底設置では埋設が原則ですが、条文はただし書きで例外も認めています。
その場合には、埋設とはまったく別の基準が用意されています。

危険物の規制に関する規則第28条の17第九号（海底設置）　配管を埋設しないで設置する場合は、配管が連続して支持されるよう当該設置に係る海底面をならすこと。

海底そのものをならす義務が生じます。

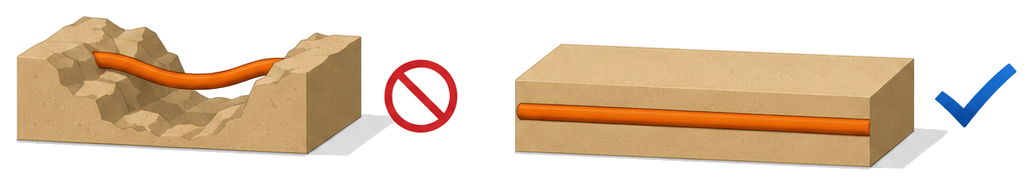

規則第28条の17第九号は、配管を埋設しないで設置する場合に、配管が連続して支持されるよう海底面をならすことを求めています。
岩や起伏の残った海底に配管をそのまま置くと、支えのない区間ができて配管が自重で垂れ下がり、局所的に大きな力がかかります。
そこで条文は、配管の側ではなく海底面の側を平らに整えるという形で対策を求めています。
次の見出しでは、埋設した場合にも設置した場合にも共通して問われる措置を確認します。

埋めないなら、置くだけで済むと考えていました。

置く場合は海底をならす工事が前提になります。
次は潮の流れへの備えを見てみましょう。

洗掘や浮揚のおそれがある場所ではどんな措置が加わるのか

海底は動かない地面ではなく、潮の流れによって土が運ばれる場所です。
条文はこの動きに対する措置を、二つの号に分けて定めています。

危険物の規制に関する規則第28条の17第七号（海底設置）　洗掘のおそれがある場所に埋設する配管には、当該洗掘を防止するための措置を講ずること。危険物の規制に関する規則第28条の17第十号（海底設置）　配管が浮揚又は移動するおそれがある場合は、当該配管に当該浮揚又は移動を防止するための措置を講ずること。

どちらも条件が付いた義務です。

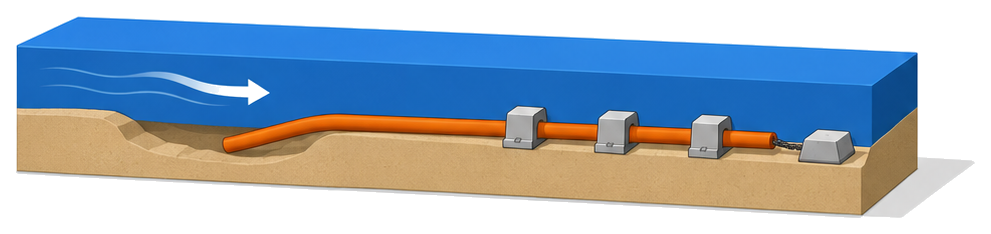

第七号は洗掘のおそれがある場所に埋設する配管に、第十号は配管が浮揚又は移動するおそれがある場合に、それぞれ防止措置を求めています。
洗掘とは潮の流れが海底の土を削り取る現象で、埋めたはずの配管が年月をかけて露出してしまうことがあります。
露出した配管は流れを受けて浮き上がったり位置がずれたりするため、二つの号は続けて読むと一連の対策として理解できます。
逆に言えば、そのおそれが無い場所ではこれらの措置は求められないため、設計時におそれの有無をどう評価したかが記録として残ります。

埋めてしまえば、あとは変わらないものだと思っていました。

海底の土は流れで動きます。
最後に実務での確認の順番を整理しましょう。

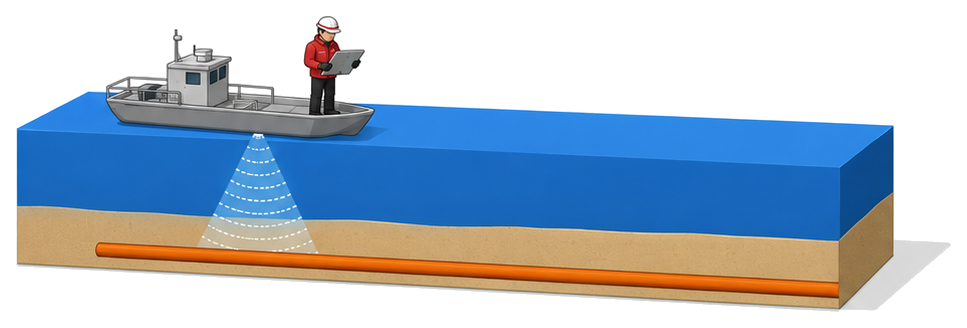

海底に設置した配管はどう確認すればよいのか

ここまでの号は、どれも数値ではなく条件と評価で書かれています。
そのため実務では、判断の根拠が残っているかどうかが確認の中心になります。

危険物の規制に関する規則第28条の17第一号（海底設置）　配管は、埋設すること。ただし、投錨等により配管が損傷を受けるおそれのない場合その他やむを得ない場合は、この限りでない。

まず埋設したのかどうかから分かれます。
第一号が定めるとおり海底設置では埋設が原則なので、自社の配管が埋設なのか、ただし書きによる非埋設なのかをはじめに確認します。
埋設であれば投錨試験の結果としゆんせつ計画の有無、非埋設であれば海底面をならした施工の記録が、それぞれ根拠の書類になります。
そのうえで、洗掘と浮揚のおそれをどう評価し、措置を講じたのか講じなかったのかを設計図書と突き合わせます。
海底の配管は目視できないぶん書類と測量記録が唯一の手がかりになるため、保管場所をいま確かめておくことをおすすめします。

まず埋設か非埋設かを図面で確かめてみます。

そこが分かれば、あとは号ごとに突き合わせられます。
