加圧防排煙設備は定期検査でどこを確認するのか｜排煙機との連動から給気風道の劣化まで14のチェックポイントを解説

特別避難階段の付室や非常用エレベーターの乗降ロビーには、階段室に煙を入れないための加圧防排煙設備が設けられていることがあります。
給気口から空気を送り込んで室内を陽圧に保ち、排煙口・排煙風道で煙を排出する仕組みで、排煙機・排煙口・給気口・給気送風機など複数の機器が連動して働きます。
建築設備定期検査では、この加圧防排煙設備についても専用の検査事項に沿って一つひとつ確認されます。

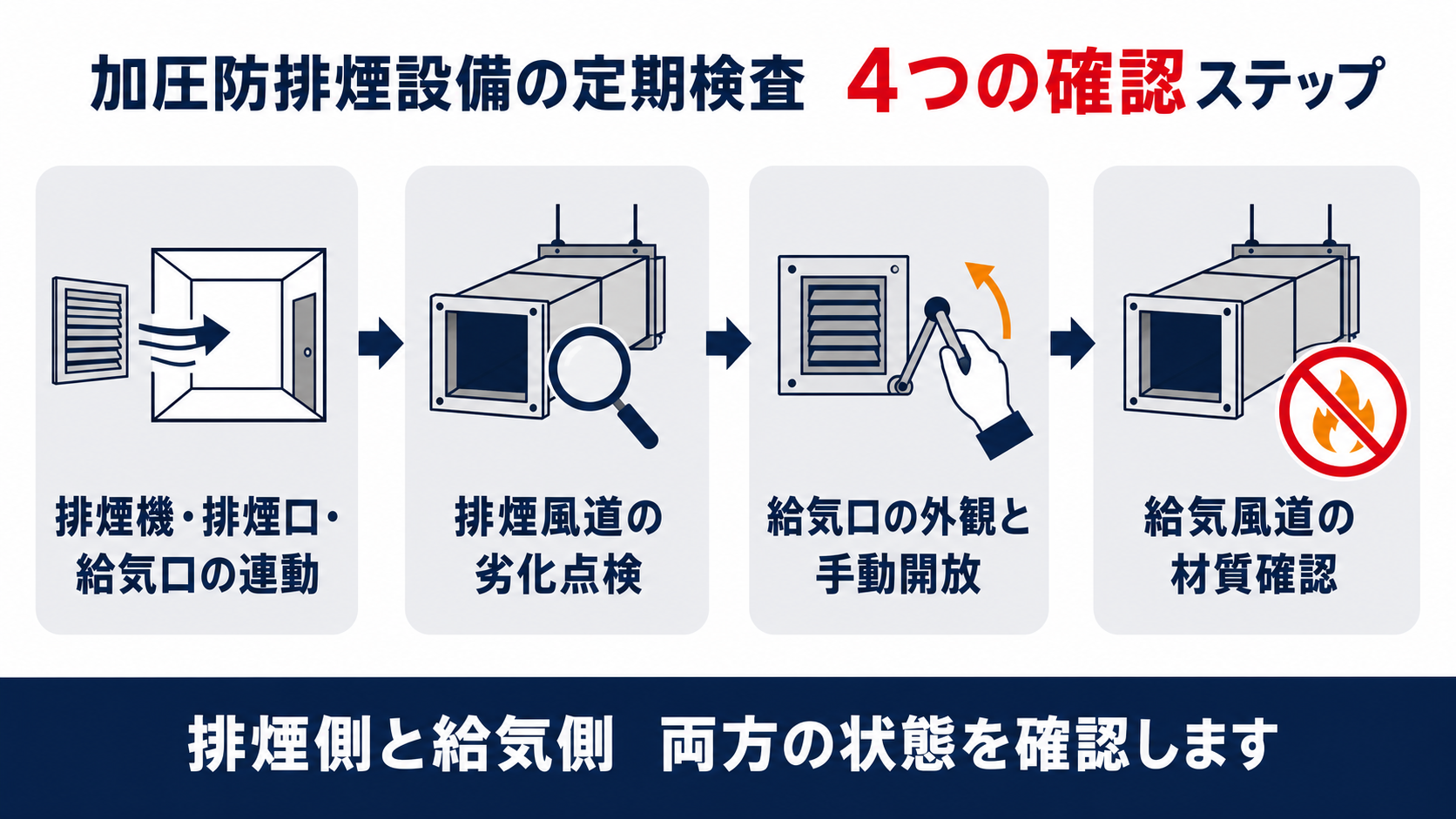

本記事では、加圧防排煙設備に関する14の検査事項を５つの視点に整理し、検査方法と判定基準を解説します。

▼

排煙機・排煙口・給気口はなぜ連動させる必要があるのか

加圧防排煙設備は、複数の機器がばらばらに動いていては役目を果たせません。

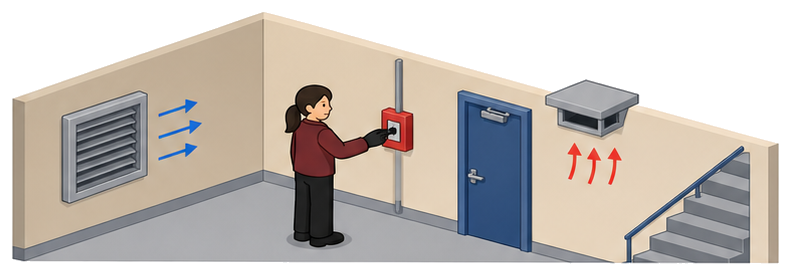

検査ではまず、排煙機・排煙口・給気口が一体として連動しているかを確認します。 特別避難階段の付室又は非常用エレベーターの乗降ロビーでは、排煙機、排煙口及び給気口が連動して作動することが判定基準です。
中央管理室（防災センターとも呼ばれます。）が設けられている場合、開放検査は付室内・乗降ロビー内の手動開放装置による方法と、中央管理室の連動制御盤からの遠隔操作による方法の両方を行います。
検査事項(2)の給気口の周囲の状況では、給気を妨げる障害物が置かれていないかを目視で確認します。
乗降ロビー等では、飲料水等の自動販売機が置かれていないかもあわせて見ます。
荷物置き場代わりに使われがちな付室こそ、日頃から片付けておくことが大切です。

加圧防排煙設備の排煙風道はどこを確認するのか

天井裏に隠れている排煙風道も、健全でなければ加圧の効果が発揮できません。

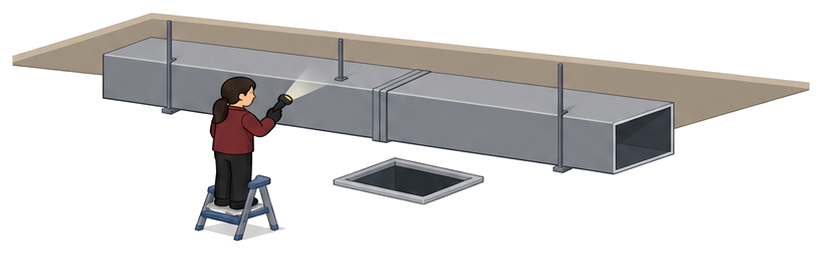

検査事項(3)から(5)までで、劣化・取付け・材質を順に確認します。 加圧防排煙設備の排煙風道（ダクト）は、変形・破損や著しい腐食がないことが判定基準です。
「著しい腐食」にあたるかどうかは、基準書が定める腐食状況の判定基準にもとづいて判断します。
検査事項(4)の取付けの状況では、接続部及び吊りボルトの取付けが堅固であるか、変形や破損がないかを確認します。
検査事項(5)の材質では、排煙風道が不燃材料で造られているか、たわみ継手も不燃材料であるかを確認します。
避難安全検証法等が適用され、階避難安全性能等に影響を及ぼす修繕等が行われていない場合はこの限りではありません。

給気口の外観はどこを確認するのか

給気口は加圧防排煙設備の要となる部分で、外観だけでも複数の検査事項があります。

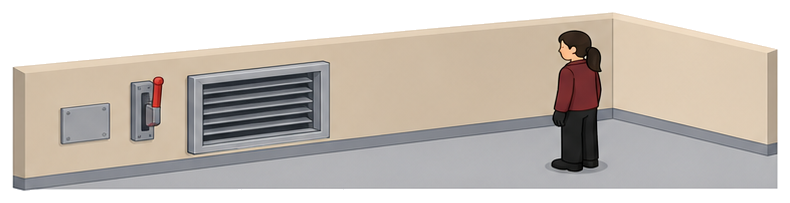

周囲の状況から手動開放装置の表示まで、順番に確認していきましょう。 給気口は周囲に給気を妨げる障害物がないことが判定基準です。
検査事項(7)の取付けの状況では、取付けが堅固であるか、支障なく開放できるか、著しい腐食や損傷がないかを確認します。
検査事項(8)の手動開放装置の周囲の状況では、品物等が置かれて操作に支障が生じていないかを確認します。
検査事項(9)の操作方法の表示の状況では、手で操作する部分が床面から0.8m以上1.5m以下の高さに設けられ、使用方法が見やすく表示されているかを確認します。
給気口も排煙口と同じく、物置代わりにされやすい場所なので日頃から注意が必要です。

給気口の性能はどう判定するのか

給気口は見た目が正常でも、実際に開放できなければ意味がありません。

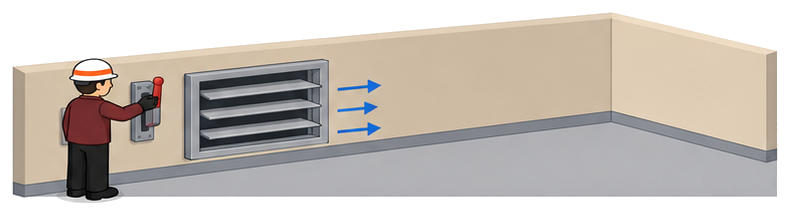

検査では手動開放装置を実際に操作し、開放時の状況まで確認します。 手動開放装置と連動して、給気口が支障なく開放することが判定基準です。
検査事項(11)の開放の状況では、給気口が開放時に気流により閉鎖しないか、著しい振動がないかを目視又は聴診により確認します。
給気口が開ききらなければ、加圧のための空気そのものが階段室側に届きません。
普段は閉じたままの部分なので、検査の機会にきちんと動くかを確かめておくことが大切です。

給気風道はどこを確認するのか

排煙側だけでなく、空気を送り込む給気風道も同じ視点で検査します。

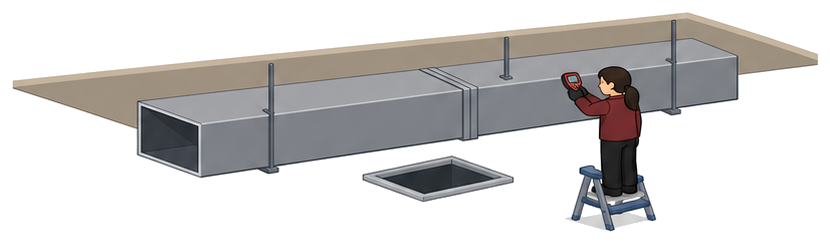

検査事項(12)から(14)までで、劣化・取付け・材質を確認します。 給気風道（ダクト）は、変形・破損や著しい腐食がないことが判定基準です。
検査事項(13)の取付けの状況では、接続部及び吊りボルトの取付けが堅固であるか、変形や破損がないかを確認します。
検査事項(14)の材質では、給気風道が不燃材料で造られているか、たわみ継手も不燃材料であるかを確認します。
排煙側と給気側、両方のダクトが健全でなければ、加圧防排煙設備は設計どおりの性能を発揮できません。
点検口から見える範囲だけでも、変形や腐食のサインは見逃さないようにしましょう。
