特殊な構造の排煙設備の給気送風機は定期検査でどこを確認するのか｜排煙口の風量測定から吸込口の防水措置まで17のチェックポイントを解説

特別避難階段の付室や非常用エレベーターの乗降ロビーに設けられる「特殊な構造の排煙設備」には、排煙口だけでなく給気送風機という専用の送風機が組み込まれていることがあります。
排煙口が開くと同時に給気口へ空気を送り込み、煙が周囲の階段室へ流れ込むのを防ぐ仕組みです。
建築設備定期検査では、この給気送風機の外観・性能・吸込口まで、排煙口の性能とあわせて専用の検査事項に沿って確認されます。
本記事では、排煙口の性能から給気送風機の吸込口まで、17の検査事項をグループに分けて解説します。

前に給気口の話を聞きましたが、そのほかにも送風機のようなものがあるんですか。

はい、給気送風機という専用の送風機が組み込まれていることがあります。
排煙口の開放とセットで動く仕組みです。

送風機まで検査対象になっているとは知りませんでした。

外観・性能・吸込口と、給気送風機だけでも複数の検査事項があります。
順番に見ていきましょう。

この記事の結論

特別避難階段の付室等の特殊な構造の排煙設備には、排煙口とセットで動く給気送風機が組み込まれていることがあります。
排煙口の排煙風量は、室の床面積×１㎥/min・㎡以上、排煙口の開口面積の合計値×550㎥/min・㎡以下であることが判定基準です。
給気風道は不燃材料で造られ、防煙壁を貫通する部分はモルタル等ですき間を埋めます。
給気送風機は排煙口の開放に連動して自動的に起動し、予備電源でも作動することが求められます。
給気送風機の吸込口は、周囲に障害物がなく、屋外の場合は雨水対策も確認します。

▼

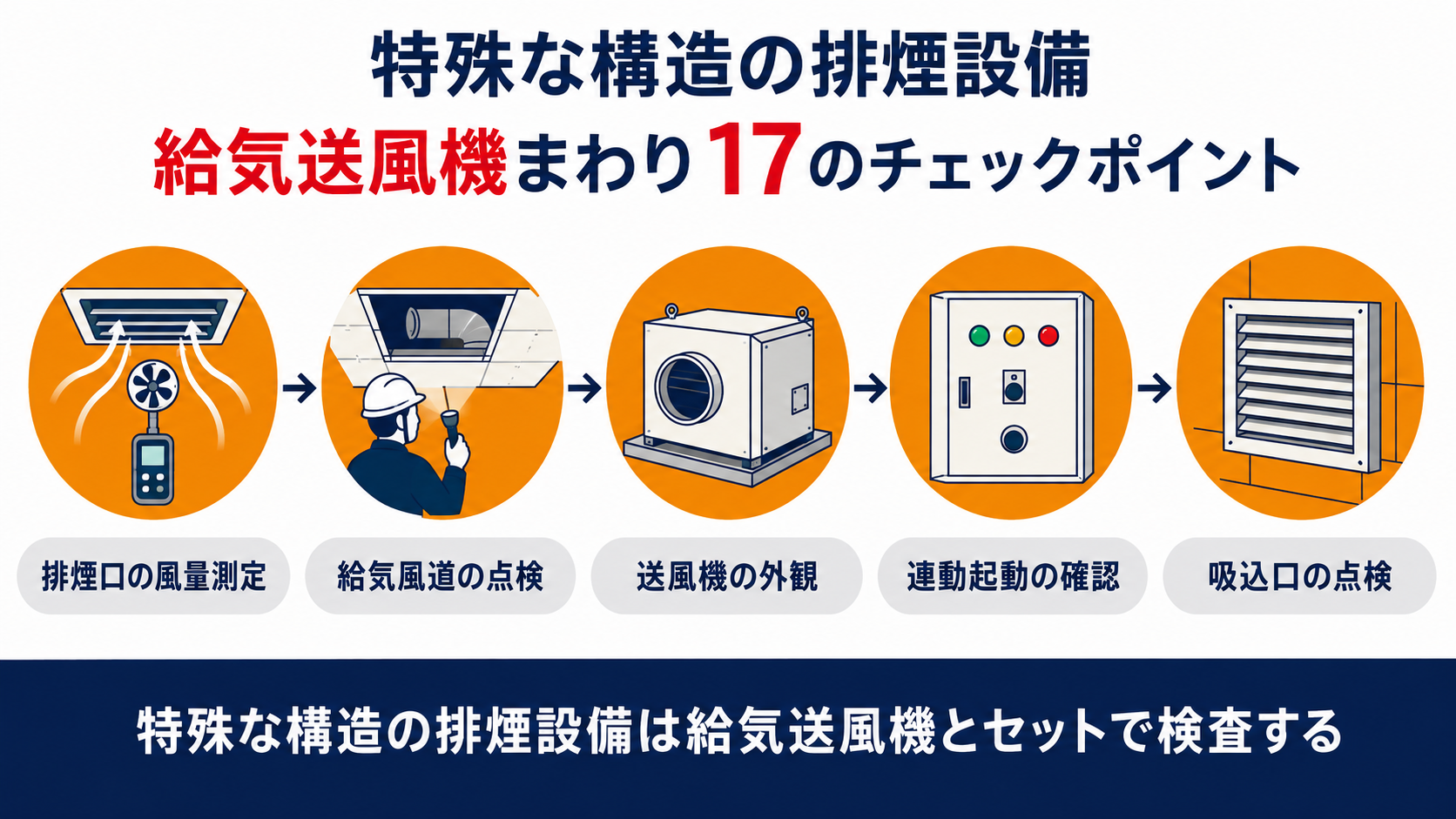

特殊な構造の排煙設備の給気送風機まわり17のチェックポイントを示すインフォグラフィック

排煙口の排煙風量はどうやって数値で確認するのか

特殊な構造の排煙設備は、排煙口そのものにも数値で判定する検査事項があります。
まずは検査事項(37)から(39)まで、排煙口の性能まわりを見ていきましょう。

特殊な構造の排煙設備／特殊な構造の排煙設備の排煙口の性能　検査事項(37)　排煙口の排煙風量について、どのような場合に是正が必要と判定されるか。

判定基準　排煙口の同一断面内から５箇所を偏りなく抽出し、風速計を用いて１点につき30秒以上風速を測定して算出した排煙風量が、室の床面積×１㎥/min・㎡以上、かつ排煙口の開口面積の合計値×550㎥/min・㎡以下の範囲を満たさないこと。（令第126条の３第２項）

排煙口の排煙風量は、決められた計算式の範囲に収まっていることが判定基準です。
測定は、排煙口の断面を５箇所に分けて風速計を当て、それぞれ30秒以上かけて平均風速を求めます。
検査事項(38)では、この排煙口の作動状況を中央管理室で確認できるかどうかも検査します（高さ31mを超える非常用エレベーター設置建築物等が対象）。
検査事項(39)では、発煙試験器等で煙感知器を作動させ、排煙口が連動して開放するかを確認します。
換気口の近くや厨房のように煙がこもりやすい場所は誤作動が起きやすいので、感知器の設置場所にも注意が必要です。

風速計で測るなんて、専門的ですね。

はい、５箇所を偏りなく測って計算式に当てはめますので、専門の検査員でないと難しい作業です。
次は風道そのものを見てみましょう。

給気風道の劣化や材質はどこまで検査するのか

排煙口の次は、天井裏に隠れている給気風道（ダクト）の検査です。
検査事項(40)から(43)まで、劣化・材質・取付け・防煙壁の貫通措置を順に確認します。

特殊な構造の排煙設備／特殊な構造の排煙設備の給気風道（隠蔽部分及び埋設部分を除く。）　検査事項(40)　給気風道の劣化及び損傷の状況について、どのような場合に是正が必要と判定されるか。

判定基準　給気風道に変形、破損又は著しい腐食があること。（検査方法：目視により確認する。）

給気風道は、変形や破損、著しい腐食がないかをまず目視で確認します。
検査事項(41)の材質では、給気風道が不燃材料で造られていることを確認します。たわみ継手も同様です。
検査事項(42)の取付けでは、接続部や吊りボルトが堅固に固定され、変形・破損・著しい腐食がないかを見ます。
検査事項(43)では、風道が防煙壁を貫通する部分のすき間が、モルタルその他の不燃材料で埋められているかを確認します。
すき間が埋まっていないと、そこから煙が別の区画へ漏れてしまうおそれがあります。

天井裏なんて、見ただけではわかりません。

検査では天井点検口から目視や触診で確認します。
点検口の周りに物を置かないでおくと検査がスムーズです。

給気送風機の設置状況はどこを確認するのか

続いて、排煙口と連動して動く給気送風機そのものの外観です。
検査事項(44)(45)は、送風機の設置状況と風道との接続を確認します。

特殊な構造の排煙設備／特殊な構造の排煙設備の給気送風機の外観　検査事項(44)　給気送風機の設置の状況について、どのような場合に是正が必要と判定されるか。

判定基準　基礎架台の取付けが堅固でないこと又は著しい腐食、損傷等があること。（検査方法：目視又は触診により確認する。）

給気送風機は、電動機を含め本体が基礎又は架台に堅固に据え付けられていることが判定基準です。
基礎のコンクリートに大きな亀裂や浮き上がりがないか、架台やアンカーボルトのナットが緩んでいないかも見ます。
検査事項(45)では、送風機と給気風道との接続部に空気漏れ・破損・変形がないかを確認します。
また、保守点検のために送風機の周囲におおむね60cm以上の空間が確保されていることも欠かせません。
直結エンジンを設置している場合も、同じだけの空間が必要です。

送風機の周りに物を置かない方がいいんですね。

はい、保守や点検のスペースが確保できないと、いざというときの作業に支障が出ます。
次は送風機の作動そのものを見てみましょう。

給気送風機は排煙口の開放とどう連動しているのか

給気送風機は単独では動きません。排煙口の開放と連動して自動的に起動する仕組みです。
検査事項(46)から(50)まで、この連動と性能をまとめて確認します。

特殊な構造の排煙設備／特殊な構造の排煙設備の給気送風機の性能　検査事項(46)　排煙口の開放と連動起動の状況について、どのような場合に是正が必要と判定されるか。

判定基準　給気口に内蔵されたリミットスイッチ又は連動制御盤への信号にもとづき、排煙口の開放に連動して給気口が開放し、給気送風機が自動的に起動しないこと。（検査方法：作動の状況を確認する。）

給気送風機は、排煙口の開放に連動して給気口が開き、自動的に起動することが判定基準です。
検査事項(47)では、運転中に異常な音や振動がないかを聴診・触診で確認します。
検査事項(48)では、常用電源が止まっても予備電源により正常に起動するかを確認します。
検査事項(49)の給気風量は、吸込口で５箇所×30秒以上風速を測定し、規定風量の上限値と下限値の範囲に収まっているかを判定します。
検査事項(50)では、高さ31mを超える非常用エレベーター設置建築物等について、中央管理室で送風機の起動と排煙口の開放が確認できるかを見ます。

排煙口が開くと、送風機も自動で動き出すということですね。

そのとおりです。
連動制御盤の表示ランプが正しく点灯するかも、あわせて確認しています。

給気送風機の吸込口はどこに設ければよいのか

最後は、給気送風機が外の空気を取り込む吸込口です。
検査事項(51)から(53)まで、設置位置・周囲の状況・雨水対策を確認します。

特殊な構造の排煙設備／特殊な構造の排煙設備の給気送風機の吸込口　検査事項(51)　吸込口の設置位置について、どのような場合に是正が必要と判定されるか。

判定基準　排煙設備の煙排出口等の開口部に近接していること又は吸込口が延焼のおそれのある位置に設置されていること。（検査方法：目視により確認する。）

給気送風機の吸込口は、排煙機の煙排出口や窓など、煙が出てくる場所の近くに設けないことが判定基準です。
自分が吸い込む空気の中に、別の場所から出た煙が混ざってしまっては本末転倒だからです。
検査事項(52)では、吸込口の周囲に給気を妨げる障害物がないかを確認します。
検査事項(53)では、屋外に設置された吸込口について、浸入した雨水やねずみ等を排出できる措置がとられているかを見ます。
延焼のおそれのある部分に設ける場合は、防火壁を設けるなど防火上有効な措置も必要です。

吸込口の場所まで、そんなに細かく決まっているんですね。

はい、せっかくの給気送風機も、吸込口の位置を間違えると意味がなくなってしまいます。
