移送取扱所の配管には、内部を清掃したり検査したりするための「ピグ」という用具を送り込むための専用の装置が設けられることがあります。
この「ピグ取扱い装置」には、配管本体と同等以上の強度や、内部圧力を安全に放出する仕組みなど、通常の配管設備にはない専用の基準が定められています。
装置をどこに、どのような構造で設置するかによって、満たすべき基準も変わってきます。
今回は、危険物の規制に関する規則第28条の48が告示に委任するピグ取扱い装置の基準を解説します。

うちの移送取扱所にもピグを通す装置があるんですが、普通の配管の設備とは違う基準があるんでしょうか。

ピグ取扱い装置には配管本体と同等以上の強度など専用の基準があります。
まずは結論から確認しましょう。

専用の基準というと、強度以外にも決まりがあるということですか。

そのとおりです。
５つの基準を順番に確認していきましょう。

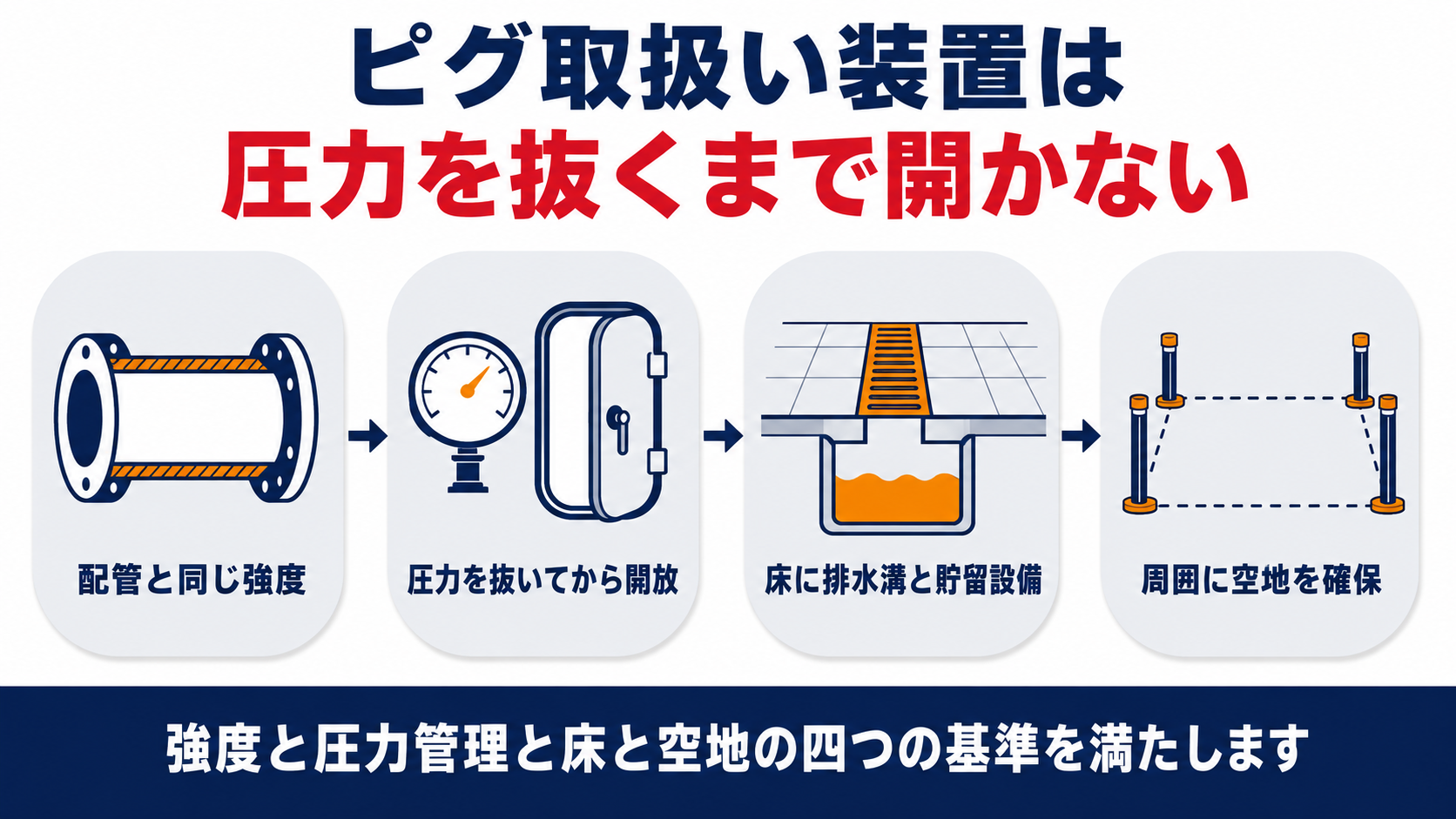

この記事の結論

ピグ取扱い装置の設置に関し必要な事項は、規則第28条の48の規定により告示で定める基準に従わなければならない
装置は配管の強度と同等以上の強度を有しなければならない
内部圧力を安全に放出でき、圧力を放出した後でなければピグの挿入又は取出しができない構造にしなければならない
設置する床は危険物が浸透しない構造とし、排水溝及び貯留設備を設けなければならない
装置の周囲には３メートル以上の空地を確保しなければならない（ポンプ室内に設ける場合を除く）

▼

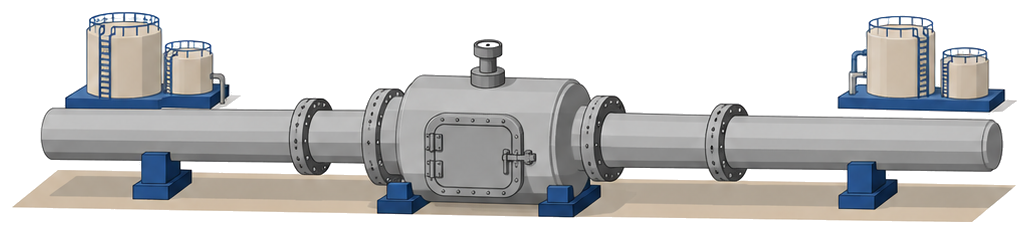

ピグ取扱い装置とは何を指すのか

移送取扱所の配管には、内部を清掃したり検査したりするための「ピグ」という用具を送り込む装置が設けられることがあります。
この装置も、規則の中で独立した条文によって規制されています。

(ピグ取扱い装置)　第二十八条の四十八　ピグ取扱い装置の設置に関し必要な事項は、告示で定める。（危険物の規制に関する規則）

ピグ取扱い装置は、告示に定める基準に従って設けなければなりません。
規則第28条の48は、「ピグ取扱い装置」の設置基準をすべて告示に委任しており、規則の条文自体には具体的な数値や構造の定めがありません。
中身を確認するには、告示第63条を見る必要があります。
告示第63条は五つの号から成り、装置そのものの強度から周囲の空地まで幅広く規定しています。
次の見出しから、号ごとに基準を確認していきます。

ピグというのは具体的にどんな用具なんでしょうか。

配管の内部を移動しながら清掃や検査を行う専用の用具です。
装置はこの用具を安全に出し入れするためのものです。

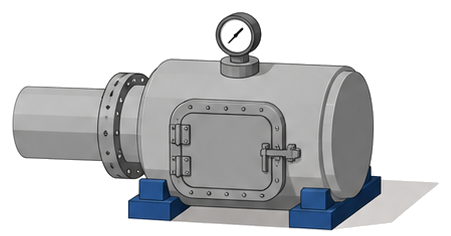

装置本体の強度と内部圧力の扱いはどう定められているのか

告示第63条の最初の二つの号は、装置本体の強度と内部圧力の扱いを定めています。
まずはこの二つを確認します。

一　ピグ取扱い装置は、配管の強度と同等以上の強度を有すること。二　ピグ取扱い装置は、当該装置の内部圧力を安全に放出でき、かつ、内部圧力が放出された後でなければ、ピグの挿入又は取出しができないよう措置すること。（危険物の規制に関する技術上の基準の細目を定める告示第六十三条）

装置は配管と同じ強さを持ち、圧力を抜いてからでなければ開けない構造にしなければなりません。
第一号は、装置の強度を配管の強度と同等以上と定めており、装置だけが弱い箇所になることを防いでいます。
第二号は、装置の中に残った内部圧力を安全に放出できること、そして圧力を放出した後でなければピグの出し入れができないことを求めています。
圧力が残ったまま蓋を開けてしまうと内部の危険物が勢いよく噴き出すおそれがあるため、この順序が安全上の要になります。
つまり装置の入り口は、圧力計などで内部圧力がゼロになったことを確認できてはじめて開く構造でなければなりません。

圧力が残ったまま開けてしまう事故を防ぐための決まりなんですね。

圧力を抜いてから開く構造がその事故を防ぐ仕組みです。
次の見出しで、取り付け方法と床の基準を確認しましょう。

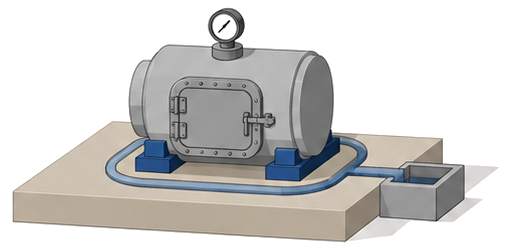

取り付け方法と設置する床の基準はどうなっているのか

続く二つの号は、装置の取り付け方と、装置を置く床の基準を定めています。
どちらも配管の外への漏えいを防ぐための規定です。

三　ピグ取扱い装置は、配管に異常な応力を発生させないように取り付けること。四　ピグ取扱い装置を設置する床は、危険物が浸透しない構造とし、かつ、漏れた危険物が外部に流出しないように排水溝こう及び貯留設備を設けること。（危険物の規制に関する技術上の基準の細目を定める告示第六十三条）

取り付け方法と床の両方に、漏れを防ぐための工夫が求められます。
第三号は、装置の自重や配管の動きによって異常な応力が配管にかからないよう取り付けることを求めています。
第四号は、床そのものを危険物が浸透しない構造とし、万一漏れた危険物が外部へ流出しないように排水溝と貯留設備を設けることを求めています。
装置本体だけでなく、装置を支える床まで漏えい対策の対象になっている点が特徴です。
配管への負荷と床の構造は、どちらも欠かせない確認ポイントです。

装置だけでなく、床にも基準があるんですね。

排水溝と貯留設備がセットで求められます。
次の見出しで、周囲の空地の基準を確認しましょう。

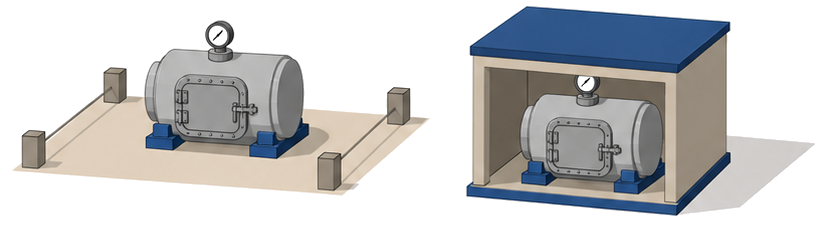

周囲の空地はどれだけ必要か

最後の号は、装置の周囲に確保すべき空地の基準です。
ポンプ室内に設ける場合の扱いに注意が必要です。

五　ピグ取扱い装置の周囲には、三メートル以上の幅の空地を保有すること。ただし、ピグ取扱い装置を第五十九条ただし書に規定するポンプ室内に設ける場合は、この限りでない。（危険物の規制に関する技術上の基準の細目を定める告示第六十三条）

屋外に置く装置は周囲３メートル以上の空地が必要ですが、一定のポンプ室内なら空地の規定自体が適用されません。
原則として、装置の周囲には３メートル以上の幅の空地を確保しなければなりません。
ただし、装置を告示第59条ただし書に規定するポンプ室（壁・柱・はりを耐火構造とし、屋根を軽量な不燃材料でふいたもの）の内部に設ける場合は、この空地の規定そのものが適用されません。
ポンプ等の空地基準（告示第59条）ではポンプ室に収めても空地を三分の一まで縮められるだけですが、ピグ取扱い装置の場合はポンプ室内であれば空地の規定自体が適用除外になる点が異なります。
「ポンプ室に入れれば空地が減る」という感覚のままだと、この違いを見落としやすくなります。

ポンプ室に入れれば空地を三分の一に減らせるだけだと思っていました。

ピグ取扱い装置は空地の規定そのものが除外される点がポンプと異なります。
条文を確認してから設置場所を検討しましょう。

明日からなにを確認すればよいのか

最後に、自社のピグ取扱い装置で確認すべきポイントを整理します。
確認の起点は、圧力の抜き方と設置場所です。 まず内部圧力を安全に放出できる仕組みが機能しているかを確認します。
装置の圧力計や放出弁が正常に作動し、圧力を放出した後でなければピグの出し入れができない構造になっているかを点検します。
次に、装置を支える床に排水溝や貯留設備が設けられているか、目詰まりや破損がないかを確認します。
装置が屋外にある場合は周囲の３メートルの空地が確保されているか、ポンプ室内にある場合はその室が告示第59条ただし書の基準を満たしているかを確認します。
これらを定期点検の項目に組み込んでおくことをおすすめします。

まずは圧力計が正常に動くかどうかから確認してみます。

それが確認できれば、床の排水溝と空地の確保も合わせて見直せます。
不明な点があれば所轄消防署にも相談してみてください。
