BCPで地震後にスプリンクラーの作動表示が消えないときはどうするのか｜流水検知装置の確認手順を解説

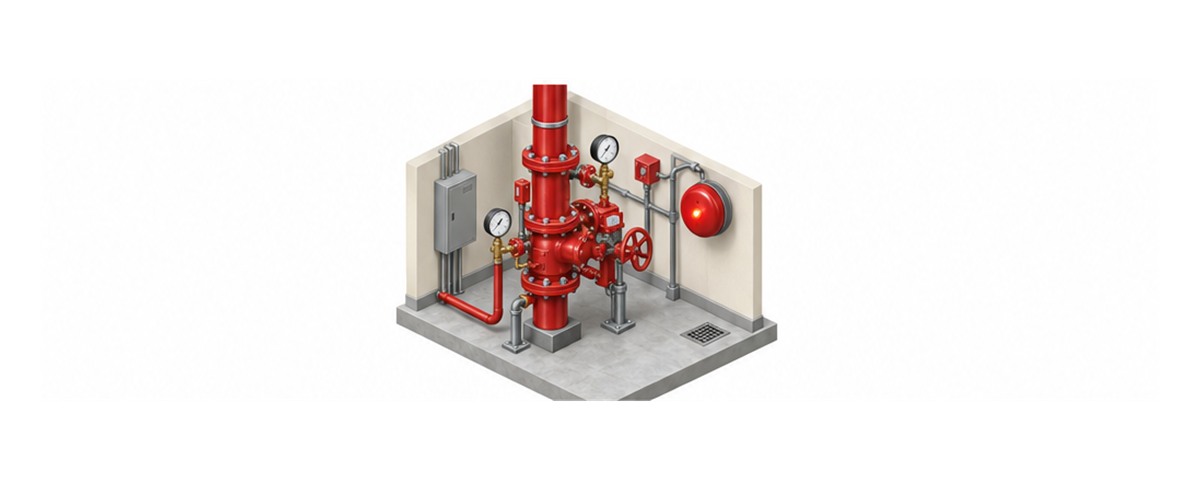

地震後、防災盤にスプリンクラーの作動表示が残っています。
火や放水が見えなくても、表示だけ消して通常運用へ戻すことはできません。

流水検知装置は、配管内の水の動きを捉えて警報や表示へつなぐ設備です。

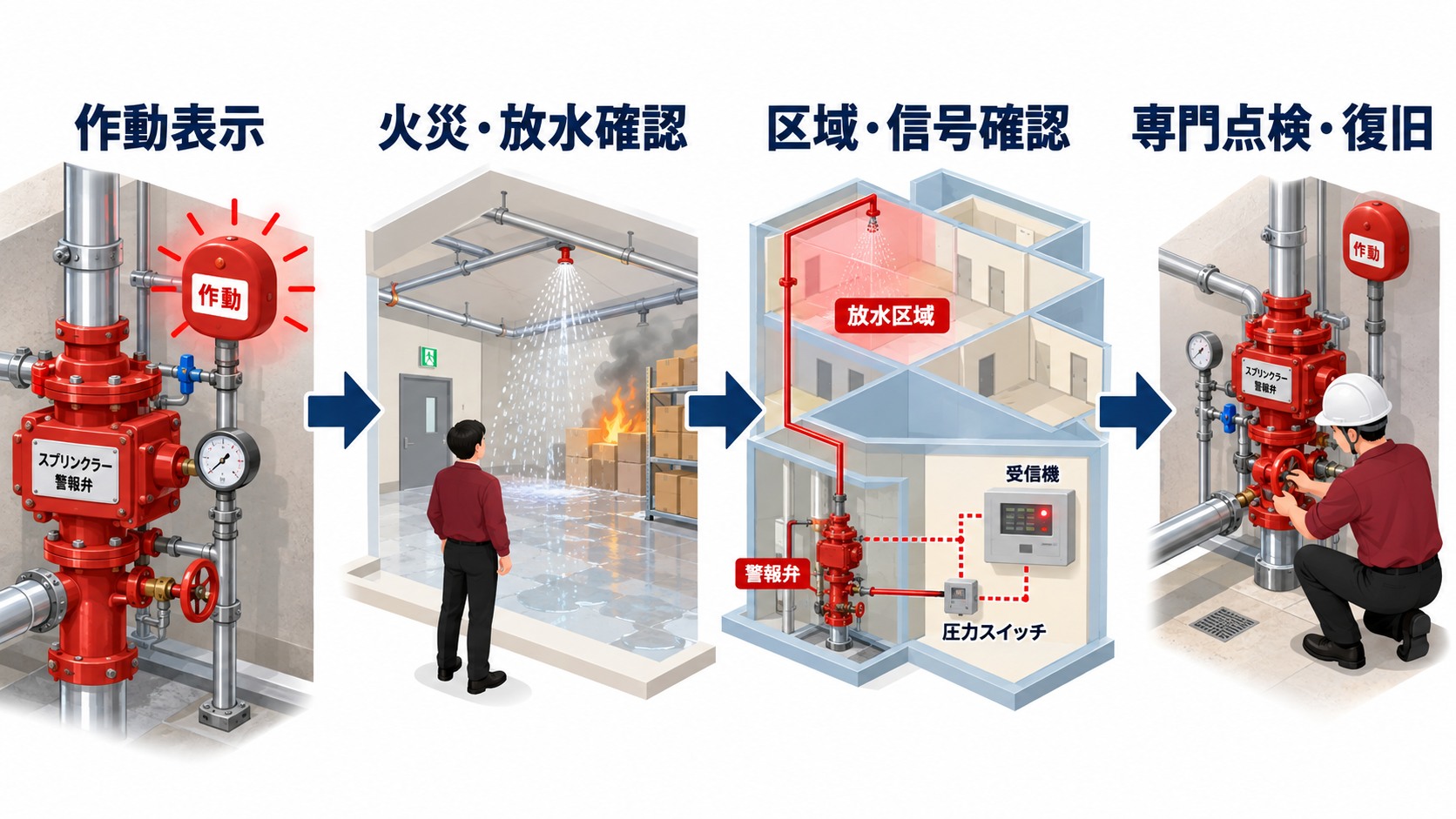

火災の有無、実際の放水、対象区域、信号の原因を分けて確認し、専門点検後に復旧します。

▼

地震後に流水検知装置が作動表示のままなら復旧してよいのか

結論からいえば、原因を確かめる前に作動表示を復旧しません。
表示は配管内の流れや圧力変化を検知した結果であり、目の前に火が見えないことだけでは誤作動と決められないためです。

最初に受信盤の表示区域を読み、火災の兆候、実際の放水、配管からの漏水がないかを安全な範囲で確認します。
火災の可能性がある間は、警報を故障扱いにしません。

火災が確認できない場合も、地震でスプリンクラーヘッド、配管、末端試験弁、排水弁、圧力スイッチが影響を受けている可能性があります。
表示灯やベルだけを戻して終わらせないことが重要です。

防火管理者は、現場確認と受信盤監視を別の担当者へ割り当て、無線などで結果を突き合わせます。
一人で設備室と防護区域を往復しながら判断しません。

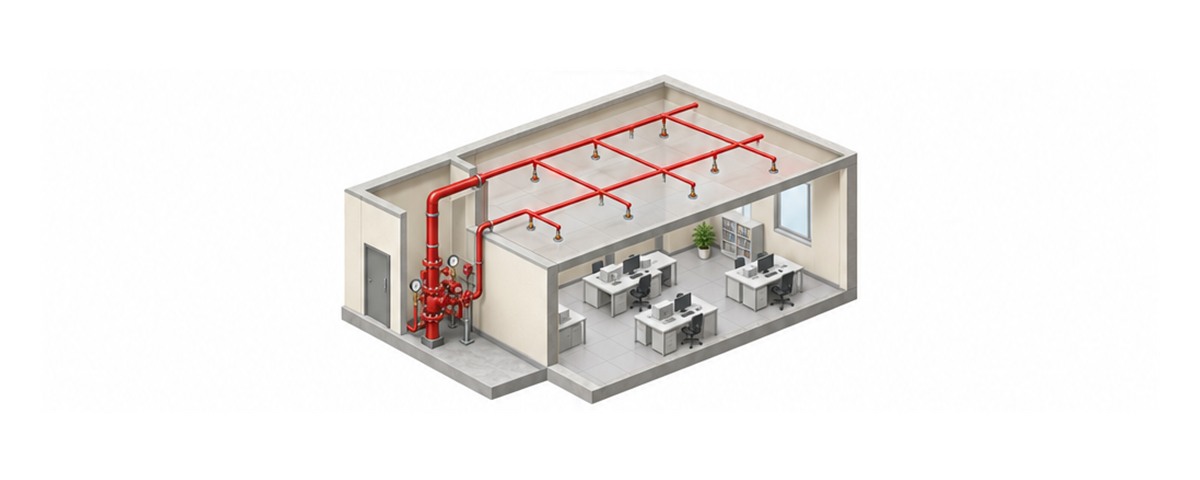

どの流水検知装置と放水区域を確認するのか

一つの建物でも、階や区画ごとに流水検知装置と制御弁が分かれていることがあります。
受信盤の表示、設備番号、系統図、現場の弁札を照合します。

• 受信盤に表示された階と区域
• 流水検知装置と制御弁の設備番号
• 対象系統につながるスプリンクラーヘッド
• 末端試験弁と排水弁の位置
• 圧力計と圧力スイッチの状態
• 警報ベルや非常放送の連動範囲
• 地震後の漏水と操作履歴

現場では、閉鎖された制御弁、開いたままの排水弁、水跡、配管のずれ、圧力計の変化を確認します。
弁の向きを変えず、見つけた状態を記録してください。

表示区域に火や放水がなくても、別の室や天井内で漏水している場合があります。
表示された部屋だけでなく同じ系統の範囲を確認します。

完成図書と現場の番号が一致しなければ、影響範囲を即断できません。
不明な系統を推測で復旧操作しないでください。

作動表示の発見から専門点検までどう進めるのか

作動表示の発見から復旧承認までを七つの工程で管理します。
警報を一時停止した場合も、原因調査と現場監視は続けます。

1. 表示区域と発生時刻を記録する
2. 火災、煙、熱、放水、漏水を安全な範囲で確認する
3. 受信盤監視と現場確認の担当者を分ける
4. 流水検知装置と防護区域を系統図で照合する
5. 必要な巡回と火気制限などの代替措置を始める
6. 専門業者が弁、圧力スイッチ、配線、試験弁を点検する
7. 機能試験と信号復旧を確認して再開を承認する

火災の兆候があれば、施設の通報、初期消火、避難の手順を優先します。
表示の原因調査を理由に通報や避難を遅らせません。

火災でないことが確認できても、施設担当者が流水検知装置を分解したり、圧力スイッチを調整したりしないでください。
操作前の圧力、弁位置、表示、音響の状態を専門業者へ渡します。

設備の一部を停止する場合は、影響区域を明示し、巡回、火気使用の制限、初期消火器具の確認などを消防計画に沿って実施します。
代替措置の開始と解除も時刻を残すことが大切です。

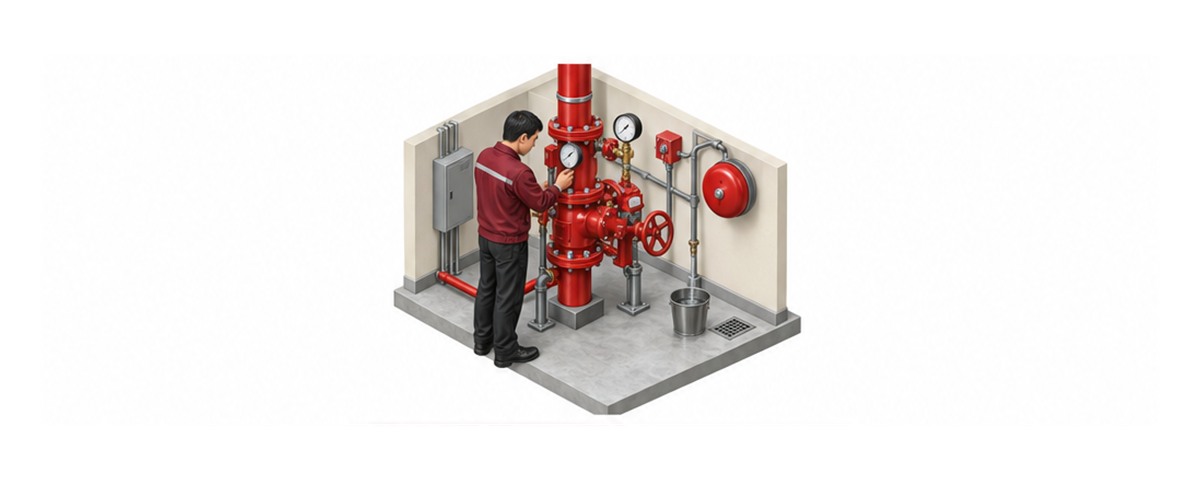

専門点検では、実際の水流、圧力スイッチ、表示盤、音響警報、弁の復帰を一連で確かめます。
表示だけ消えたことを復旧条件にしません。

警報を復旧すれば正常と思うと何を見落とすのか

警報停止や受信盤のリセットで表示が消えても、設備の原因が直ったとは限りません。
信号の復旧と、消火設備の機能回復は別に確認します。

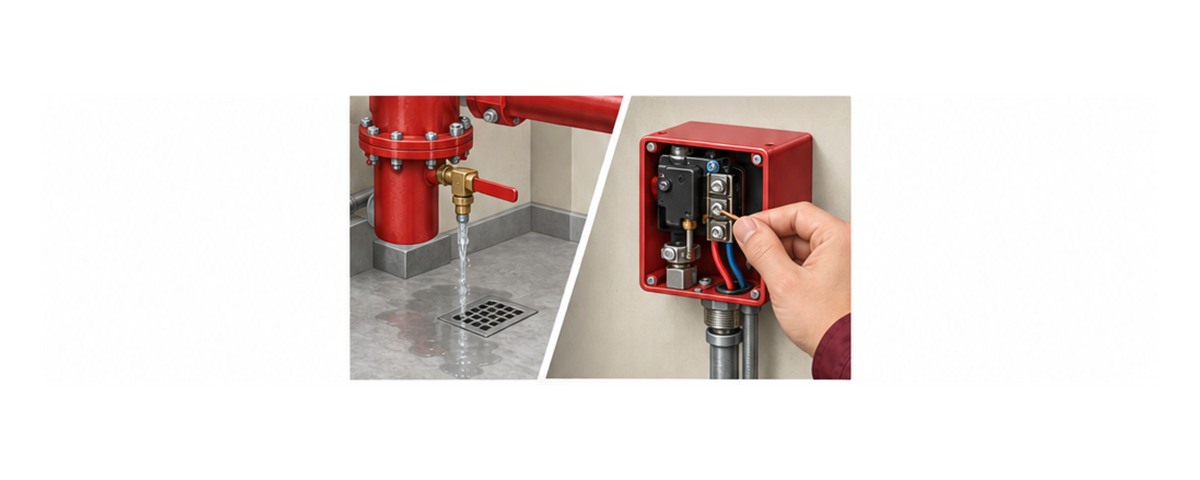

• 天井内や機械室で小さな漏水が続いている
• 末端試験弁や排水弁が完全に閉じていない
• 地震でスプリンクラーヘッドや配管が損傷している
• 圧力スイッチの端子や配線が緩んでいる
• 流水検知装置の内部が正常に復帰していない
• 制御弁を閉じたまま表示だけ戻している
• 警報ベルや受信表示の連動が不完全である

漏水がわずかでも、系統の圧力低下や建物内の水損へつながる場合があります。
床が乾いたことだけで異常なしと判断しません。

圧力スイッチや配線の不具合で表示が出た場合は、水流が発生したときに正しく警報できるかも確認が必要です。
誤表示が止まることと、本来の検知が働くことを両方確認します。

制御弁を閉めると一時的に水流が止まっても、防護区域への給水を失います。
閉鎖弁を残したまま営業再開しないでください。

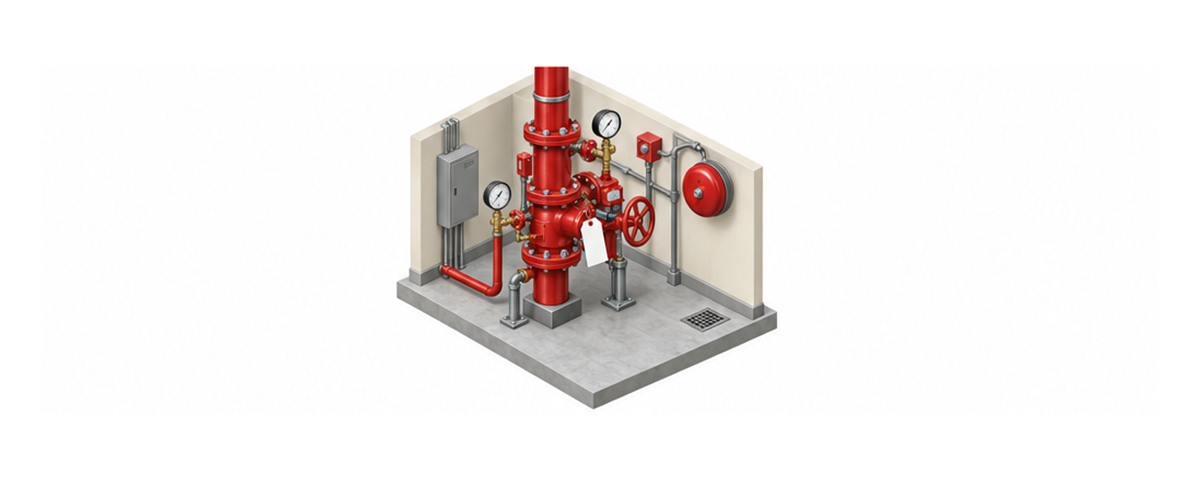

機能試験後は、流水検知、表示、音響、弁の復帰、圧力、漏水の有無を再確認します。
一つの信号だけで復旧判定を完了させません。

明日から流水検知装置の異常にどう備えるのか

緊急時に初めて設備番号を探すと、区域の特定と業者への連絡が遅れます。
平常時に表示区域、弁番号、連絡先、復旧条件を一枚へまとめます。

1. 流水検知装置と制御弁へ設備番号を付ける
2. 受信盤の表示と放水区域を系統図で結ぶ
3. 通常の弁位置と圧力を記録する
4. 火災確認と漏水確認の担当者を決める
5. 設備停止中の巡回と火気管理を決める
6. 専門点検と機能試験の連絡先をそろえる
7. 復旧承認者と記録の保存先を決める

訓練では、作動表示の読み取り、現場確認、系統特定、専門業者への連絡、代替措置、再開承認までを通します。
リセット操作だけで訓練を終えません。

法定点検の記録は、弁や警報機能の平常時の状態を知る比較資料になります。
点検票と設備図を災害時にも取り出せる場所へ保管してください。

表示名と現場の設備番号が違う場合は、平常時に修正します。
受信盤、図面、弁札の名称を統一しましょう。

異常の発見から復旧までの時間と判断を記録し、次回の消防訓練とBCP見直しへ反映します。
一度の復旧で終わらず再発条件も共有します。
