耐火クロススクリーンの連動機構は定期検査でどこを確認するのか｜感知器から予備電源まで６つのチェックポイントを解説

耐火クロススクリーンも、防火扉や防火シャッターと同じく感知器の合図で自動的に閉鎖する仕組みを持っています。
その合図を正しく伝えるのが連動機構で、感知器と連動制御器という部品から成り立っています。
定期検査ではこの連動機構についても、部品ごとに確認事項が細かく定められています。
今回は耐火クロススクリーンの連動機構のうち感知器の設置位置から連動制御器の予備電源までを判定する６項目を解説します。

うちの耐火クロススクリーンも感知器と連動して動くらしいんですが、点検でどこを見られているのか分かっていません。

感知器と連動制御器の状態をひとつずつ確認しています。
合図を出す側と受け取る側、両方を見ないとスクリーンは動きません。

合図を受け取る側というと、スクリーンを降ろすモーターのことですか。

駆動装置は今回の対象外です。
今日は感知器から連動制御器までの６項目を順番に見ていきましょう。

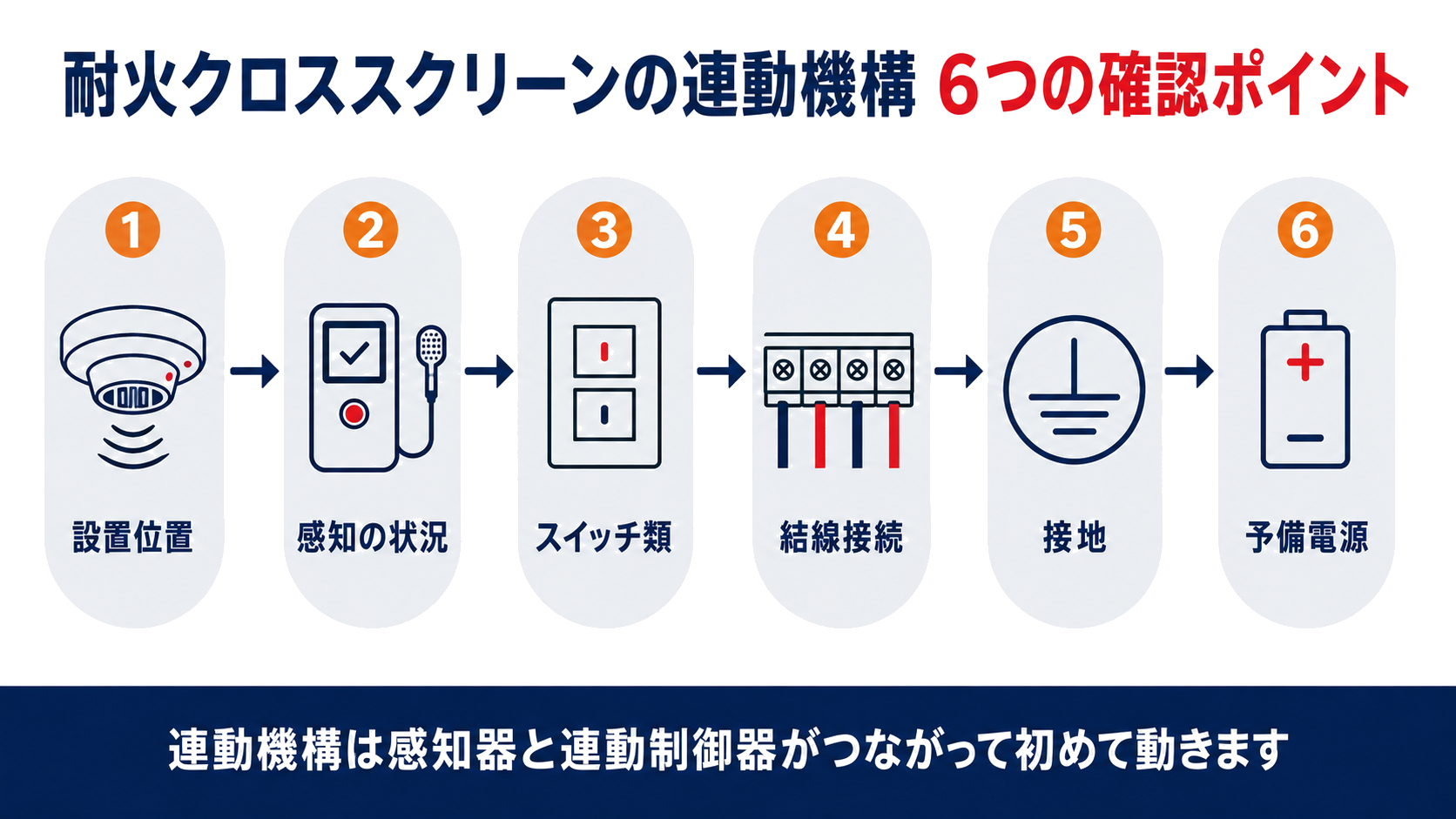

この記事の結論

煙感知器・熱煙複合式感知器・熱感知器は耐火クロススクリーンから10m以内で間仕切壁のない場所に設置します
感知の状況は加煙試験器や加熱試験器を使い、規定の時間内に反応するかを確かめます
連動制御器のスイッチ類は検査後に必ず定位へ戻すことが前提です
結線接続は断線・緩み・脱落・損傷の有無を触診で確認します
予備電源は常用電源が遮断されたときの正常な切り替えを確認します

▼

煙感知器・熱煙複合式感知器はなぜ設置位置が細かく決まっているのか

耐火クロススクリーンの連動機構に使われる煙感知器の設置位置を検査員が確認しているイメージ

感知器は、耐火クロススクリーンより先に火や煙を捉える連動機構の入口です。
置く場所を間違えると、スクリーンが降りるタイミングそのものがずれてしまいます。

問　煙感知器、熱煙複合式感知器及び熱感知器は、耐火クロススクリーンからどのくらいの範囲に設置しなければならないか。

答　防火設備からの水平距離が10m以内で、かつ間仕切壁等がない場所に設置する。加えて、壁から60cm以上離れた天井等の室内に面する部分に設けることとされている。煙感知器と熱煙複合式感知器はさらに、換気口付近やじんあい・煙が滞留する場所を避けることとされている。

感知器は「近くて仕切りが無い」場所が原則です。
煙感知器や熱煙複合式感知器、熱感知器は消防用設備等の自動火災報知設備と兼用されていることが多く、設備図面で防火設備用の感知器の設置位置を確認したうえで検査することが必要です。
外観に変形、損傷、脱落、汚れ、腐食等がないかも合わせて確認します。
熱感知器では、後から間仕切りが設けられたのに感知器が移動されず、壁から60cm以上離れられないまま放置されているケースが典型的な指摘例です。
レイアウトを変えるたびに、感知器の位置が今も基準を満たしているかを見直す習慣が実務での近道です。

厨房の近くにある感知器、油や煙で汚れやすい気がします。

そこは要注意ポイントです。
汚れや腐食があれば早めの交換が必要です。

感知器が実際に作動するかはどうやって確認するのか

感知器は付いているだけでは意味がなく、決められた時間内に作動して初めて役目を果たします。
試験器を使った作動確認が、この項目の中心です。

問　感知器が実際に作動するかどうかは、どのように確認するか。

答　加煙試験器や加熱試験器等を用いて感知器を作動させ、連動制御器の表示番号灯が適正な時間内に点滅又は点灯することを確認する。前回の検査以降に同等の方法で実施した検査の記録がある場合は、当該記録により確認することで足りる。

感知の速さにも目安の時間があります。
熱感知器には加熱試験器、煙感知器には加煙試験器、光電式分離型には減光フィルターというように、感知器の種類ごとに試験器を使い分けます。
試験開始から感知器が確認灯を点滅又は点灯させるまでの時間には種別ごとの目安があり、この時間内に反応するかを確かめます。
感知器を作動させた際は、連動制御器に表示される制御区域の番号を、実際に連動するはずの耐火クロススクリーンと照合することも欠かせません。
自動火災報知設備と共用する感知器を試験するときは、非常放送や中央監視装置への連動を必要に応じて連動制御器側で遮断するなど、他設備への影響にも配慮します。

感知器を鳴らしたら、非常放送まで連動して鳴ってしまいませんか。

必要に応じて連動制御器側で遮断してから試験します。
他の設備への影響にもきちんと配慮しています。

連動制御器のスイッチ類と表示灯はなぜ検査のたびに定位へ戻すのか

連動制御器は、感知器からの信号を受け取って耐火クロススクリーンに指示を出す司令塔です。
スイッチの位置ひとつで、その指示が届かなくなることがあります。

問　検査でスイッチ類を操作した場合、そのままにしておいてよいか。

答　通常監視状態ではスイッチ類は定位であることが前提であり、試験状態や遮断状態のままでは火災時に感知器からの信号を処理できず、耐火クロススクリーンを閉鎖させることができない。検査で操作したスイッチ類は、作業終了後に必ず定位に戻す。

スイッチの戻し忘れが一番怖い見落としです。
スイッチはレバーの破損やメンブレンスイッチの表面シートの破れがあると操作できなくなり、表示灯の破損があると感知器や防火設備の作動状況そのものが確認できなくなります。
表示灯は点灯と点滅で意味が異なるため、点滅表示の内容を思い込みで判断しないことが大切です。
検査中に試験状態や遮断状態へ切り替えたスイッチは、点検終了後に必ず定位へ戻し、戻し忘れがないかを最後にもう一度確認します。
点検報告書に「スイッチ類の定位復帰を確認」の一文があるかどうかも、依頼者側で確認できるポイントです。

点検の後、スイッチが試験の位置のままになっていたことがありました。

それでは火災時にスクリーンが動きません。
作業後の定位確認を必ず依頼してください。

連動制御器の結線接続と接地はなぜ両方を確認するのか

制御器の中の配線と接地は、ふだん目にする機会がほとんどありません。
だからこそ、緩みや腐食が長期間見過ごされがちな部分です。

問　連動制御器の結線接続と接地は、それぞれ何を確認するのか。

答　結線接続の状況は配線の緩み、脱落、損傷等がないかを目視等又は触診により確認する。接地の状況は接地端子にかかわる接続を確認するもので、配線の断線、端子部の緩みや脱落等がないかを確かめる。

配線と接地は別々の理由で壊れます。
連動制御器内部の配線は、接続に緩み、脱落、損傷があると火災時に信号処理ができなくなるため、目視と触診の両方で確かめます。
接地端子については、配線の断線や端子部の緩み・脱落がないかを確認します。
接地が緩んでいたり外れていたりすると、落雷時に連動制御器の内部回路が破損することや感電のおそれがあります。
制御盤の扉を開けたときは、配線の状態と接地端子の両方を続けて確認する習慣にしておくと見落としが減ります。

制御盤の中を見る機会なんてほとんどありません。

だからこそ点検のたびにプロが確認しています。
気になる音や臭いがあれば早めにご連絡ください。

予備電源への切り替えはなぜ確認が必要なのか

停電はいつ起きるか分かりません。
そのときに連動制御器が止まってしまえば、耐火クロススクリーンは閉鎖の合図を受け取れなくなります。

問　連動制御器の予備電源への切り替えは、何のために確認するのか。

答　連動制御器は常用電源が遮断された際にも監視及び作動ができるよう予備電源を内蔵している。予備電源への切り替えができないと、連動機構が正常に作動しなくなる。

予備電源は「もしも」のための最後の砦です。
常用電源が生きている間は目立たない部分ですが、停電や電源系統の異常が起きたときにこそ本来の役目を果たします。
検査では、常用電源を遮断した状態を作り、連動制御器が予備電源へ正しく切り替わって監視状態を保てるかを確認します。
切り替えができなければ、火災と停電が重なった最悪の場面で耐火クロススクリーンが閉鎖しないおそれがあります。
バッテリーの液漏れや膨張、端子の腐食といった外観の異常も、予備電源の劣化のサインとして見逃さないようにします。

停電のときに火災が起きるなんて、めったに無い気がします。

地震や台風では十分に起こり得ます。
だからこそ予備電源の点検を欠かせません。
