特定建築物定期調査の任意調査項目には、管理用シャッターの維持保全状況に関する確認事項が含まれています。
防火シャッターは防火設備として防火設備検査員による定期検査の対象になりますが、日常的に開閉する管理用シャッターは特定建築物定期調査の中で調査員が状況を確認します。
消費者庁の公表によれば、電動シャッターの動作時に発生した死亡・重傷事故は平成13年から平成29年までの間に28件報告されており、その多くが挟まれや落下によるものでした。
本記事では、なぜこの項目を見るのか、どう判定するのか、実務で見落としやすい点を５つの視点で解説します
うちの倉庫の管理用シャッターは、防火シャッターと同じように点検すればいいのでしょうか。
実は防火シャッターとは別の視点で見ます。
駆動機構や障害物感知装置まで確認しましょう。
そういえば、シャッターに挟まれる事故があるとニュースで見たことがあります。
電池切れで感知装置が動かないこともあります。

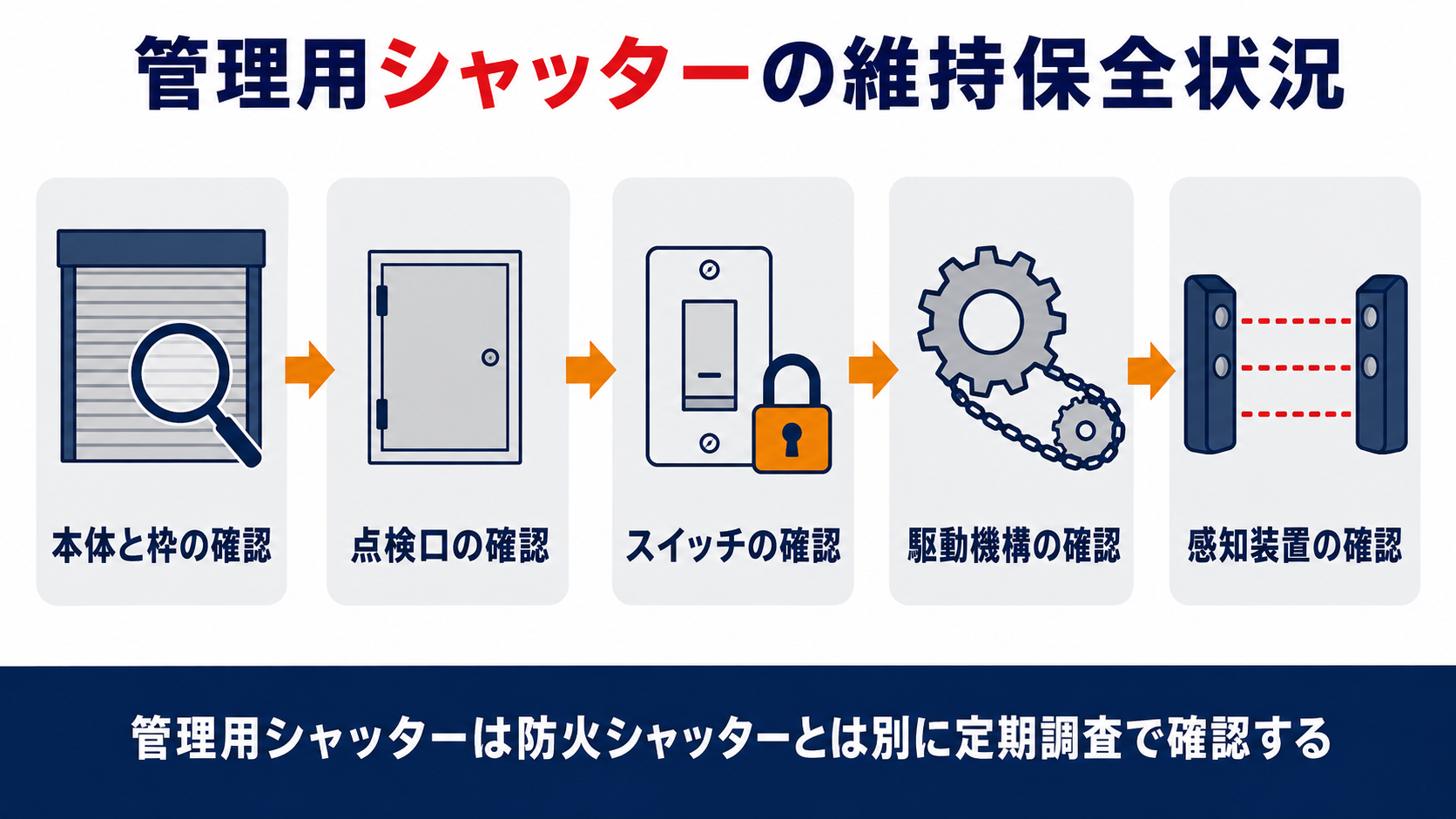

５つの視点で順番に見ていきます。
- 管理用シャッターは防火シャッターとは別に、定期調査で本体・枠の劣化を確認する対象です。
- 点検口の下部に物品や棚が置かれていないかも調査対象です。
- 操作スイッチは児童等が容易に触れない位置にあるか、施錠等がされているかを確認します。
- 駆動機構は日常点検の記録やメーカーの点検報告書の有無で判断します。
- 障害物感知装置は実際の作動状況とあわせて電池切れの有無も確認します。
▼
管理用シャッターの本体と枠はどこを見るのか
外観の劣化を見逃すと、いずれ動作不良や落下事故につながるおそれがあります。
本体やガイドレールに変形があると、シャッターカーテンが正しく収まらず横ずれの原因になります。
ローラーチェーンや軸受け部分の錆は、駆動時の異常な負荷や部品の脱落につながるおそれがあります。
目視だけでなく、日常点検の記録やメーカーによる定期点検報告書が残っているかもあわせて確認します。
過去には横ずれをきっかけに巻取りシャフトが落下する事故も報告されており、丁寧な確認が欠かせません。
うちのシャッターもガイドレールが少し錆びている気がします。
点検口も含めて、錆や変形がないか確認しましょう。
点検口はなぜ点検しやすい状態が必要なのか
まわりに物が置かれていると、いざ点検が必要になったときに支障が出ます。
点検口の手前や下部に棚や物品が置かれていると、点検のたびに移動させる手間が生じます。
管理用シャッターの安全装置は駆動部の内部に組み込まれていることが多く、点検口からのアクセスが遅れると異常の発見も遅れます。
テナントの入れ替わりや倉庫内のレイアウト変更で、いつの間にか塞がれてしまうケースもあります。
調査では寸法を測るよりも、点検口を実際に開けられる状態かどうかを確認するほうが実務的です。
点検口の前に、台車を置きっぱなしにしていました。
点検口の前は常に空けておきましょう。
異常があってもすぐ気づけます。
操作スイッチの位置はなぜ重要なのか
誰でも簡単に押せる位置にあることが、そのまま事故の入口になります。
過去には、養護施設で児童が手の届く位置にあったスイッチを押してシャッターが降下し、挟まれて死亡した事例も報告されています。
スイッチボックスに施錠されているか、児童の目線や手の届く高さに露出していないかを確認します。
不特定多数が出入りする施設ほど、意図しない操作のリスクは高くなります。
調査では設置高さの数値だけでなく、実際に子供の手が届くかどうかまで想像して確認することが重要です。
スイッチの高さなんて、今まで気にしたことがありませんでした。
児童等の手が届く高さかどうか、一度確認してみてください。
施錠されているかもあわせて見ましょう。
駆動機構はどう維持されているか確認するのか
外観からは異常が見えにくいため、記録による確認が中心になります。
モーターやスプロケット、駆動チェーンの異常は、動作音の変化や急速な降下として現れることがあります。
横ずれ防止部品のネジの緩みが駆動チェーンの脱落を招いた事故例も報告されています。
管理者に日頃の開閉状況を聞き取り、異音や引っかかりの有無を確認することも調査の一部です。
点検報告書が見当たらない場合は、直近の点検実施の有無を管理者に確認し、必要な対応を促します。
駆動機構の点検記録、どこにあるか分かりません。
まずは管理会社や設置業者に確認してみましょう。
異音があれば早めの連絡が安心です。
障害物感知装置はなぜ電池切れも見るのか
製品に組み込まれていても、電池が切れていれば機能しません。
障害物感知装置は平成７年のPL法（製造物責任法）施行以降、製品への搭載が進んだ装置で、シャッターに接触した物や人を検知して停止させます。
電池切れのまま放置されていると、装置が付いていても実際には作動しません。
消費者庁の公表によれば、電動シャッターの動作時事故は平成13年から平成29年までに28件報告され、その多くが挟まれや落下によるものでした。
調査では作動記録の有無に加えて、管理者への聞き取りで電池の交換状況まで確認します。
感知装置の電池が切れているかどうかって、見た目で分かるものですか。
見た目では分かりません。
実際の作動確認と電池残量の確認が必要です。
よくある質問
まとめ
うちの倉庫のシャッターも、スイッチの位置から確認してみます！
管理用シャッターも日々の点検が事故を防ぐ第一歩です。
