泡消火設備の試験結果報告書には実際どんな数値が入るのか｜配管の耐圧試験と起動用水圧開閉装置の実測値を解説

泡消火設備を新しく設置すると、工事が終わったあとに消防機関へ試験結果報告書を提出することになります。
用紙にはどの欄に何を書くのかが細かく決まっていて、配管の耐圧試験や起動装置の圧力まで数値で記録します。
「実際にどれくらいの圧力や割合が記入されるのか」は、現場を担当したことがないと見当がつきにくいところです。
この記事では、配管の耐圧試験から泡の放射試験まで、実際の記載例に基づいた数値の一例を解説します。

泡消火設備の点検で、試験結果報告書という書類を渡されました。
正直、どこにどんな数字が入るのか見当もつきません。

配管の耐圧試験から泡の性能確認まで、欄ごとに書く内容が決まっています。
今日は実際の記載例に出てくる数値を一緒に見ていきましょう。

配管の耐圧試験って、どれくらいの圧力をかけるものなんですか。
急に水漏れとか起きないか少し心配です。

加圧送水装置の締切圧力の1.5倍以上という基準があります。
記載例では1.2MPaという数字が記録されていました。

この記事の結論

泡消火設備を設置すると、配管の耐圧試験から放射試験までの結果を試験結果報告書にまとめて消防機関へ提出する
配管の耐圧試験は、加圧送水装置の締切圧力の1.5倍以上の水圧に耐えることを確かめる
起動用水圧開閉装置の欄には、ポンプが止まる設定圧力と動き出す作動圧力の両方を記入する
固定式の泡放射試験では、発泡倍率や25％還元時間に基準を上回る余裕を持たせた数値が記録されることがある
泡消火薬剤混合装置も、消防庁長官が定める基準に適合したものであることを報告書で確認する

▼

泡消火設備の試験結果報告書とはどんな書類なのか

配管の耐圧試験から泡の放射試験まで、確認した結果を１枚の用紙にまとめて記録する書類です。
どの欄に何を書くかは、あらかじめ国の様式で定められています。

問１　泡消火設備を設置したとき、試験結果報告書はどのように作成し、どこへ提出することとされているか。

答１　消防設備士等が試験を行い、その結果を消防用設備等試験結果報告書の様式（別記様式第５）に記入したうえで、防火対象物の関係者が消防機関へ提出することとされている。

試験結果報告書は、工事が基準どおりに仕上がったことを数字で示す書類です。
消防法施行規則第31条の３にもとづき、設置後の検査で消防機関に提出します。
様式は消防庁告示で決まっていて、泡消火設備専用の別記様式第５が使われます。
防火対象物の概要欄に続けて、配管・起動装置・放射試験の結果を順番に記入する構成です。
次の項目から、実際にどんな数字が入るのかを欄ごとに見ていきます。

この報告書、うちの防火対象物にも必ず必要な書類なんですね。
今度、書庫を探してみます。

配管の耐圧試験から泡の性能確認まで、欄ごとに書く内容が決まっています。
次は配管の耐圧試験から見ていきましょう。

配管の耐圧試験はどんな圧力をかけて確かめるのか

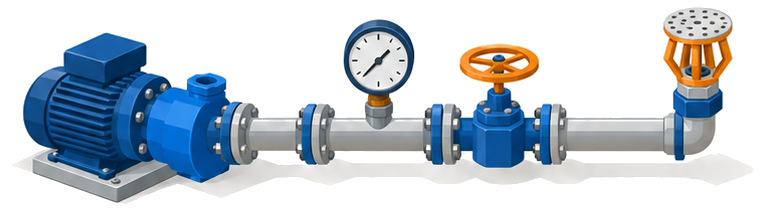

泡水溶液を送る配管が、ふだんの水圧より高い圧力にも耐えられるかを確かめる試験です。
基準になる圧力は、配管に水を送るポンプの性能から計算します。

問２　配管の耐圧試験は、どれくらいの圧力を加えて確かめることとされているか。

答２　当該配管に給水する加圧送水装置の締切圧力の1.5倍以上の水圧を加えた場合において、当該水圧に耐えるものであることとされている。

配管は、ポンプが最大まで頑張ったときの圧力の1.5倍に耐えなければなりません。
締切圧力とは、ポンプが水を送り出さずに出口を閉じた状態で出す最大の圧力のことです。
実際の試験結果報告書の記載例では、1.2MPaという数値が耐圧試験の圧力として記録されていました。
配管や継手から水漏れ・変形が起きないことを目視で確認して、この欄に結果を記入します。
数字だけを見ると高く感じますが、施工直後に一度だけ強い圧力をかけて弱点を洗い出す試験です。

配管の耐圧試験って、どれくらいの圧力をかけるものなんですか。
急に水漏れとか起きないか少し心配です。

締切圧力の1.5倍以上という基準があります。
施工直後に一度だけかける試験なので、日常的に高い圧力がかかり続けるわけではありません。

起動用水圧開閉装置はどうやってポンプを目覚めさせるのか

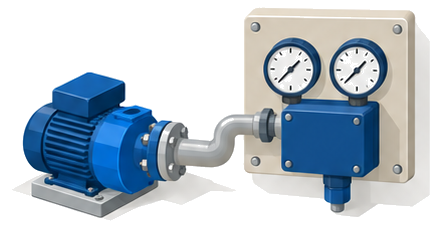

配管内の圧力が下がったことを感知して、自動でポンプを起動させる装置です。
試験結果報告書には、ポンプが止まる圧力と動き出す圧力の両方を記入します。

問３　起動用水圧開閉装置の試験では、どのような圧力を確認することとされているか。

答３　加圧送水装置の起動及び停止に係る圧力をあらかじめ設定し、設定した圧力のとおりに加圧送水装置が作動することを確認することとされている。

設定圧力はポンプが止まる上限、作動圧力はポンプが動き出す下限の圧力です。
設定圧力と作動圧力という２つの数値を、あわせて欄に記入します。
配管内の圧力がこの作動圧力まで下がると、開閉装置が働いてポンプを自動で起動させます。
実際の記載例では、設定圧力0.82MPa・作動圧力0.40MPaという２つの数値が並んで記録されていました。
差が大きすぎるとポンプが頻繁に起動と停止を繰り返すため、この差を確認するのも試験の目的です。

設定圧力と作動圧力って、２つも書く意味があるんですか。
どっちか片方でいい気もします。

設定圧力はポンプが止まる圧力、作動圧力は動き出す圧力です。
２つの数字を書くことで、ポンプの動き方そのものを確認できます。

固定式の泡放射試験では実際どんな数値が出るのか

泡消火薬剤の濃度や泡の量が、基準どおりに出ているかを実際に放射して確認する試験です。
発泡倍率や25％還元時間の測り方そのものは、別の記事ですでに解説したとおりです。

問４　固定式（低発泡）の泡放射試験では、どのような基準を満たすこととされているか。

答４　泡消火薬剤の希釈容量濃度、発泡倍率及び25％還元時間が、それぞれ定められた数値以上であることとされている。

実際の記載例は、基準ぎりぎりではなく余裕を持った数字になっていました。
ある記載例では、放射圧力0.25〜0.27MPa・希釈容量濃度４％・発泡倍率6.5〜6.6倍・25％還元時間69〜70秒という数値が並んでいました。
希釈容量濃度４％は基準の上限ちょうどですが、発泡倍率6.5〜6.6倍は基準の５倍以上に対して余裕があります。
25％還元時間も基準の60秒以上に対して69〜70秒と、１割前後の余裕を持たせていることが分かります。
このように基準値と実測値を並べて見ると、設計にどれくらいの余裕を持たせているかがつかめます。

基準ぎりぎりじゃなくて、余裕を持たせた数字になってるんですね。
なんとなく安心できます。

そのとおりです。
基準値と実測値を並べて見る習慣をつけると、余裕がどれくらいあるか分かりやすくなります。

泡消火薬剤混合装置の欄には何を確認して記入するのか

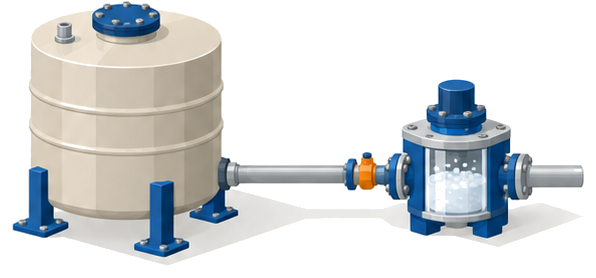

泡消火薬剤と水を決まった割合で混ぜ合わせる装置です。
この欄には、混合装置が基準に適合しているかどうかを記入します。

問５　泡放出口及び泡消火薬剤混合装置は、どのような基準に適合したものであることとされているか。

答５　消防庁長官の定める基準に適合したものであることとされている。

混合装置は、薬剤と水の割合を現場でも正確に保つための心臓部です。
消防法施行規則第18条第４項第14号により、消防庁長官が定める基準に適合したものを使うこととされています。
試験結果報告書には、混合装置の型式や設置状況を記入する欄が設けられています。
配管の耐圧試験や放射試験の数値だけでなく、この欄の記載も見落とさないようにします。
防火管理者としては、記載内容が設計図書や銘板の表示と食い違っていないかを確認しておくと安心です。

泡消火薬剤混合装置にも、基準があるんですね。
言われてみれば、見たことがない気がします。

消防庁長官が定める基準に適合したものを使うことになっています。
気になる場合は、点検のときに型式を確認してもらうとよいですよ。
