屋内消火栓設備の試験結果報告書には何を書き込むのか｜水源やポンプの実測値と別紙添付の仕組みを解説

屋内消火栓設備の工事が完了すると、消防長や消防署長へ届け出るときに試験結果報告書を添えます。
この報告書には、水源の水量やポンプの型式など、現場で実際に確認した数値を書き込む欄が並んでいます。
どの欄に何を書くかは設備の種類ごとに国が様式を定めていて、屋内消火栓設備にも専用の様式があります。
今回は屋内消火栓設備の試験結果報告書に、現場でどんな数値をどう書き込むのかを解説します。

試験結果報告書って、どの設備も全部同じ書類なんですか？

いえ、実は設備の種類ごとに専用の様式が決まっているんですよ。

屋内消火栓にも専用の様式があるんですね。

はい、水源やポンプの実測値を書き込む欄が並んでいます。
まずは報告書そのものの位置づけから見ていきましょう。

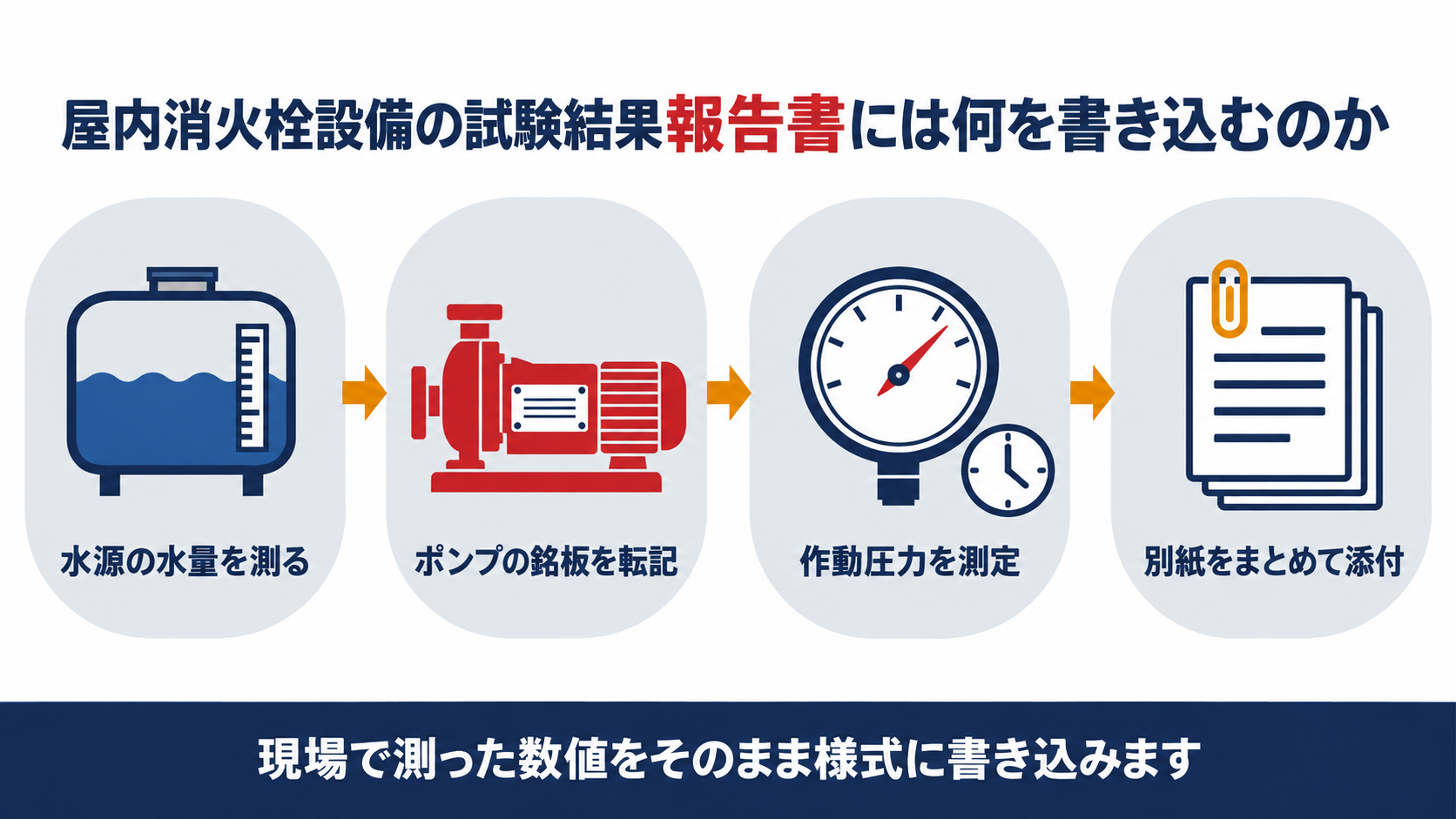

この記事の結論

試験結果報告書は設備ごとに消防庁長官が定める様式で作成します
屋内消火栓設備の様式は別記様式第２で、用紙は日本産業規格Ａ４、選択肢のある欄は○印で囲みます
構造欄はＡ・Ｂ・Ｃの３区分から当てはまるものを選びます
水源の水量は縦・横・有効深さの寸法から、ポンプ・電動機の仕様は現場の銘板から転記します
非常電源・配線・総合操作盤の結果は別紙として添付します

▼

屋内消火栓設備の試験結果報告書とはどんな書類なのか

工事が完了した屋内消火栓設備は、届出のときに図面と一緒に試験結果報告書を添えます。
どんな用紙に何を書くかは、消防庁長官が設備ごとに様式を定めています。

第一項第一号の規定による消防用設備等試験結果報告書の様式は、消防用設備等ごとに消防庁長官が定める。（消防法施行規則第31条の３第５項）

試験結果報告書は設備ごとに専用の様式が決まっています。
屋内消火栓設備の様式は別記様式第２で、平成元年の消防庁告示第４号で定められました。
用紙の大きさは日本産業規格Ａ４、選択肢のある欄は該当する事項を○印で囲むことになっています。
この様式は消火器から総合操作盤まで38種類に分かれていて、設備が違えば書き込む欄の並びも変わります。
つまり屋内消火栓設備には、屋内消火栓ならではの欄が用意されているということです。

38種類もあるんですか。
それは知りませんでした。

消火器からガス消火設備まで設備ごとに１枚ずつあるんです。
次は用途や構造の欄から見ていきましょう。

用途や構造の欄はどうやって埋めるのか

報告書の冒頭には、防火対象物の用途や構造、延べ面積、階数を書く欄があります。
このうち構造の欄は、３つの記号から当てはまるものを選ぶ仕組みになっています。

Ａは主要構造部を耐火構造とし内装制限したもの、Ｂは主要構造部を耐火構造としたもの又は準耐火建築物で内装制限したもの及びＣはＡ及びＢ以外のものをいう。（平成元年12月１日消防庁告示第４号別記様式第２備考３）

構造の欄はＡ・Ｂ・Ｃの３区分から選びます。
Ａは耐火構造で内装も制限したもの、Ｂは耐火構造か準耐火建築物のいずれかで内装を制限したもの、Ｃはそれ以外のものを指します。
この区分は、実は屋内消火栓設備を設置する基準面積が緩和される仕組みと同じ考え方に基づいています。
報告書のこの欄を見れば、その建物がどの区分で設置基準をクリアしているかが一目で分かるということです。

構造の欄一つで、そんなことまで分かるんですね。

はい、選ぶ記号一つに建物の防火性能が表れているんです。
次は水源やポンプの欄を見ていきましょう。

水源やポンプの欄には現場のどんな数値を書き込むのか

水源やポンプの欄には、現場で実際に測った寸法や、機器に付いている銘板の情報を書き込みます。
図面の設計値ではなく、できあがった設備そのものの数値を確かめる欄です。

別記様式第２の水源の水量欄には「ｍ３（縦　ｍ　横　ｍ　有効深さ　ｍ）」を、ポンプの仕様欄には「製造者名」「定格吐出量　Ｌ／ｍｉｎ」「定格全揚程　ｍ」「型式」「製造番号」を、電動機の仕様欄には「製造者名」「種別　型電動機」「定格電圧　Ｖ」「定格電流　Ａ」「型式」「製造番号」「出力　ｋＷ」を記入する欄がある。（平成元年12月１日消防庁告示第４号別記様式第２）

水源の水量は縦・横・有効深さの寸法から算出します。
水源の水量欄は、水槎の縦・横・有効深さの内のり寸法をそれぞれ測り、そこから水量を求めて書き込みます。
ポンプと電動機の仕様欄は、設計値ではなく機器に取り付けられた銘板を見て、製造者名や定格吐出量、定格全揚程、型式、製造番号などをそのまま転記します。
つまりこの欄は、図面どおりの機器が実際に取り付けられているかを、銘板と照らし合わせて確認するためのものです。

銘板をそのまま書き写すだけなら簡単そうですね。

書き写すだけですが、図面と違う機器が付いていればすぐ分かります。
次は圧力を測る欄を見てみましょう。

起動用水圧開閉装置の欄はなぜ二つの圧力を書くのか

起動用水圧開閉装置の欄には、設定圧力と作動圧力という二つの数値を書き込みます。
一度測っただけでは足りず、同じ試験を何度か繰り返すことになっています。

起動用圧力タンクの排水弁を開放して、起動用水圧開閉器を設定作動圧力を測定する。（この試験は、３回繰り返す。）作動圧力は、設定作動圧力値の±0.05MPa以内であること。（消防庁「消防用設備等の試験基準」第２　屋内消火栓設備　イ　機能試験）

起動用水圧開閉装置の試験は３回繰り返します。
起動用圧力タンクの排水弁を開いて水圧を下げ、ポンプが起動する作動圧力を測る試験を３回繰り返します。
合否の基準は、作動圧力が設定した圧力の±0.05メガパスカル以内に収まっていることです。
一度だけの測定では機器のばらつきを見逃しかねないため、報告書には設定圧力と実測の作動圧力の両方を並べて記入します。

３回も測るんですね。
１回では駄目なんですか。

はい、機器には多少のばらつきがあるためです。
最後は別紙にまとめる項目を見てみましょう。

非常電源や総合操作盤の結果はなぜこの用紙に書き込まないのか

屋内消火栓設備の用紙だけでは、実は届出に必要な内容がすべて収まりません。
非常電源や総合操作盤の結果は、別の用紙にまとめて添えることになっています。

非常電源及び配線についての試験結果報告書を添付すること。総合操作盤が設けられているものにあっては、総合操作盤についての試験結果報告書を添付すること。（平成元年12月１日消防庁告示第４号別記様式第２備考７・８）

非常電源と総合操作盤の結果は別紙にまとめます。
非常電源及び配線についての試験結果報告書は別紙として添付することになっています。
総合操作盤が設けられている建物では、総合操作盤についての試験結果報告書も同じく別紙で添えます。
自家発電設備や蓄電池設備、燃料電池設備にもそれぞれ専用の様式があるため、屋内消火栓設備の１枚だけで完結させず、必要な様式を束ねて届け出るという組み立てになっています。

報告書は１枚だけじゃなくて、束になるものなんですね。

はい、設備の数だけ様式を用意して束ねます。
これで報告書の全体像がつながりましたね。
