BCPで災害時にテーブルタップを連結して使ってよいのか｜過負荷と配線火災を防ぐ電源管理を解説

災害後の事務所で、充電器や通信機器を動かすためにテーブルタップを継ぎ足していませんか。
差込口が増えて便利に見えても、連結した先まで含めた消費電力やコードの発熱は見えにくくなります。
BCPで必要な機器を動かすときこそ、臨時電源から二次火災を起こさない手順が必要です。
テーブルタップは連結せず定格容量の範囲で使います。

災害時だけなら、タップを二つつないでもええですか。

一時的でも連結しない運用にしてください。

差込口が空いてたら、まだ使えるんと違うんですか。

空き口ではなく、機器の合計消費電力を確認します。

この記事の結論

災害時もテーブルタップ同士を連結しません
接続前に機器の合計消費電力を確認します
コードは束ねず踏まれない経路へ伸ばします
必要な機器を絞り給電担当者を決めます
異常な熱や変形を見つけたら直ちに使用を中止します

▼

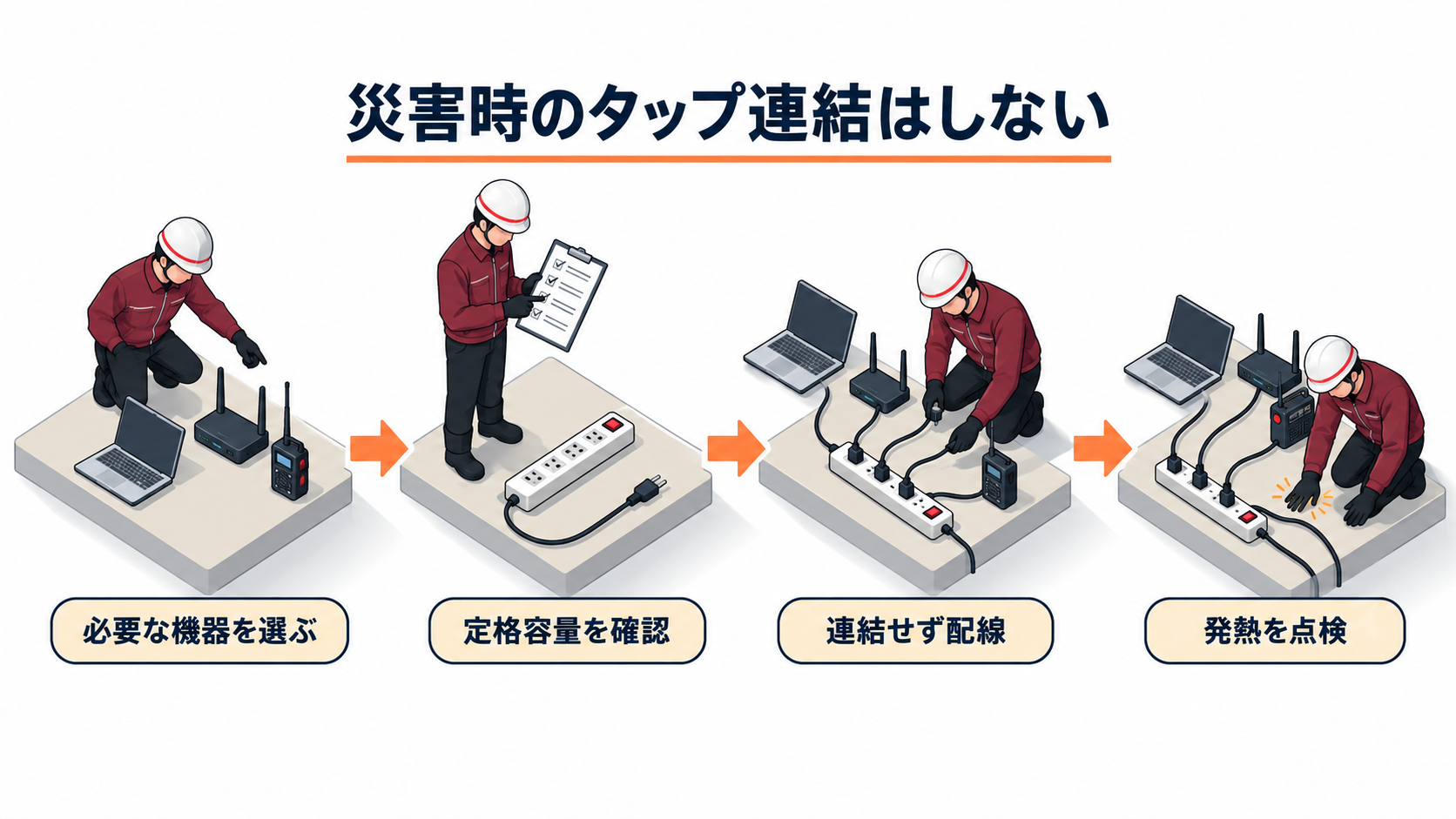

災害時の臨時電源でテーブルタップを連結せず定格容量と配線を確認して安全に給電する流れのアイソメ図

災害時にテーブルタップを連結して使ってよいのか

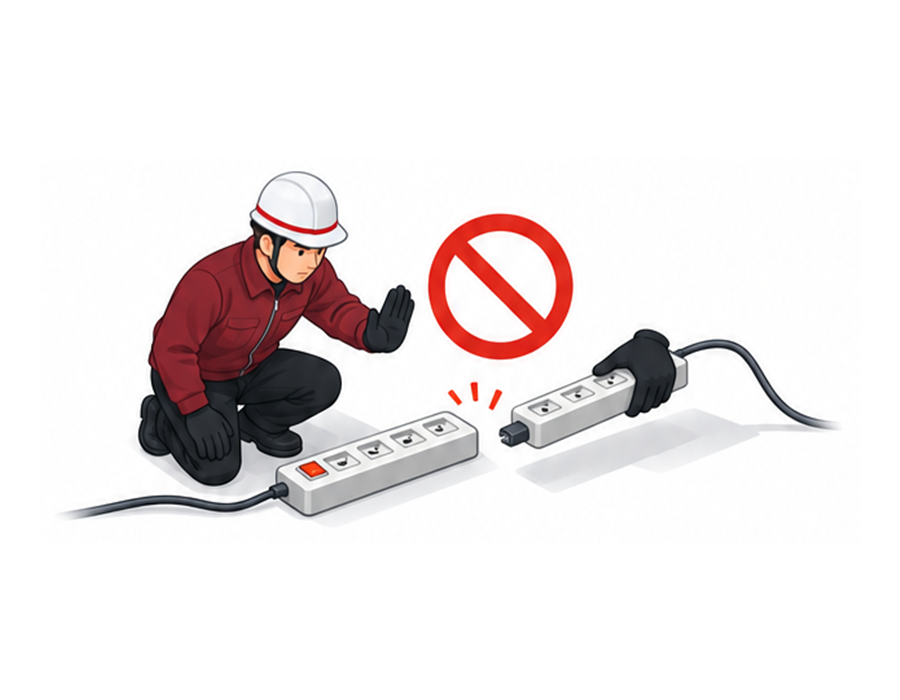

災害時でも、テーブルタップ同士を継ぎ足して使わないようにします。
東京消防庁は、テーブルタップには使用できる容量が決められており、たこ足配線をしないよう案内しています。
臨時使用は安全確認を省く理由になりません。
連結すると、最初のタップへ流れる電流が大きくなっても、末端の空き口だけを見て機器を追加しやすくなります。
必要な機器を一つのタップの定格容量内に絞り、足りなければ設備担当者へ相談してください。
無理に接続を増やさず、別系統の安全な電源を確認することが二次火災の防止につながります。

一日だけでも、連結はやめた方がええんですね。

はい。
非常時ほど単純な配線にしましょう。

どのタップと接続機器を対象に確認するのか

対象は、備蓄品として保管している延長コードだけではありません。
普段から机の下で使うタップ、災害対策本部へ持ち込む充電器、復旧作業で使うコードも確認します。
電源側と機器側を一緒に確認します。

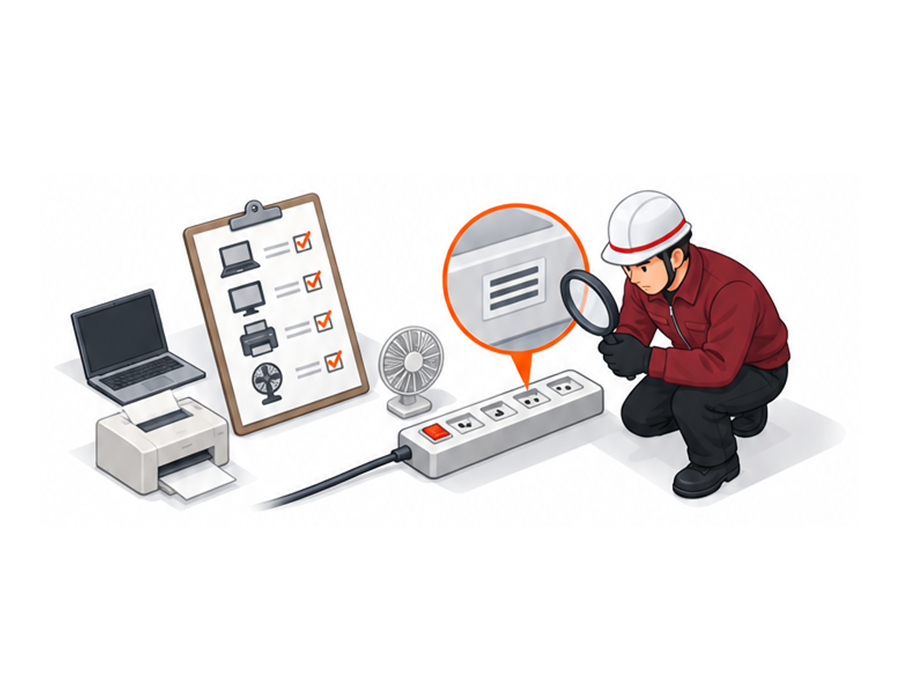

NITEは、テーブルタップの定格容量を超えて電気製品を接続すると、発熱して火災に至るおそれがあると案内しています。
次の組合せを一つの一覧にします。

タップ本体に表示された定格容量
接続する機器ごとの消費電力
壁コンセントからタップまでの接続経路
災害時に優先して動かす通信機器や照明

定格表示が読めないもの、変色やひび割れがあるもの、プラグが緩いものは使用候補から外します。
コードの被覆や差込部まで見て、平時の備品点検へ電源用品を加えましょう。
機器の優先順位はBCPで決め、実際に接続できるかを訓練で確かめます。

タップだけやなく、つなぐ機器も一覧にするんですね。

その組合せで合計負荷を判断します。

臨時電源の接続から撤去まで何を決めるのか

臨時電源は、接続するときだけでなく使用中と撤去時まで管理します。
誰でも機器を追加できる状態では、確認した合計消費電力がすぐに変わってしまいます。
給電担当者と接続機器を固定します。
消防法第８条と消防法施行規則第３条は、防火管理者が消防計画を作成し、消火、通報連絡、避難誘導や訓練などを定める枠組みを置いています。
臨時電源の具体的な運用は、施設の実態に合わせて次の流れで整理します。

BCPで動かす優先機器を選ぶ
タップの定格と機器の合計消費電力を確認する

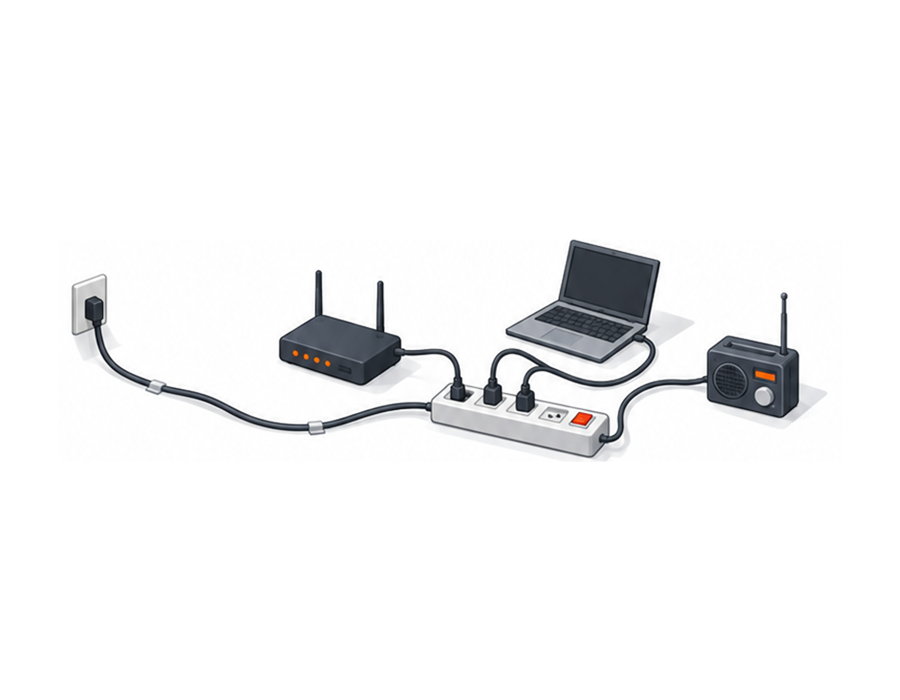

タップを連結せず、コードを伸ばして配置する

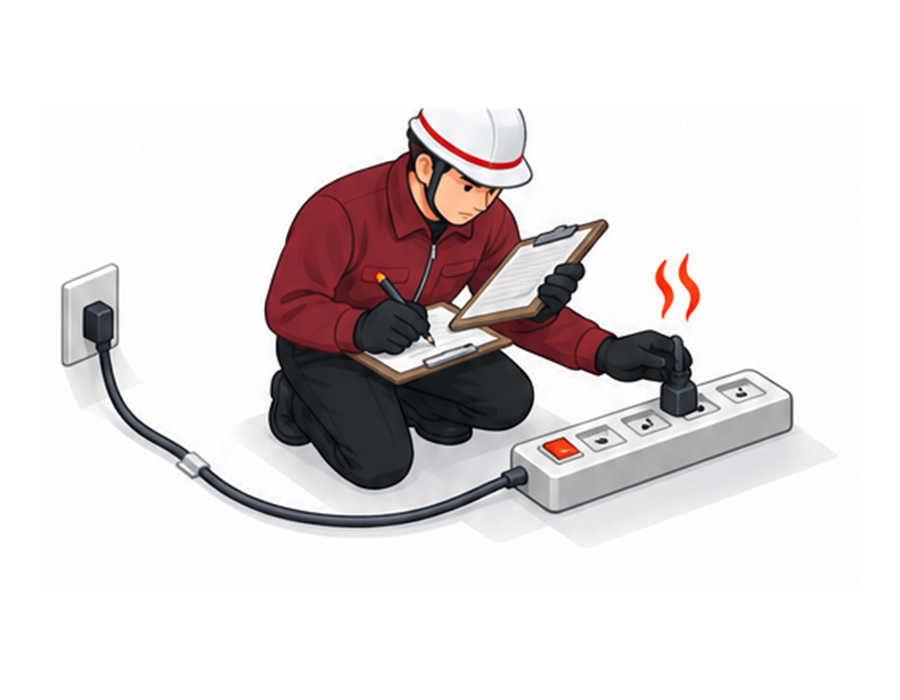

使用中にプラグとコードの熱や異臭を点検する
使用終了後に電源を切り、臨時配線を撤去する

床へ置く場合は、避難経路や通行部分を横切らない位置を選びます。
やむを得ず近くを通す場合も、踏み付けや扉への挟み込みが起きないよう設備担当者と確認してください。
接続した人と停止できる人を明確にすることが継続的な監視につながります。

勝手に充電器を足せる状態はあかんのですね。

追加前に担当者へ確認する運用にしましょう。

差込口が空いていれば使えると思うと何を見落とすのか

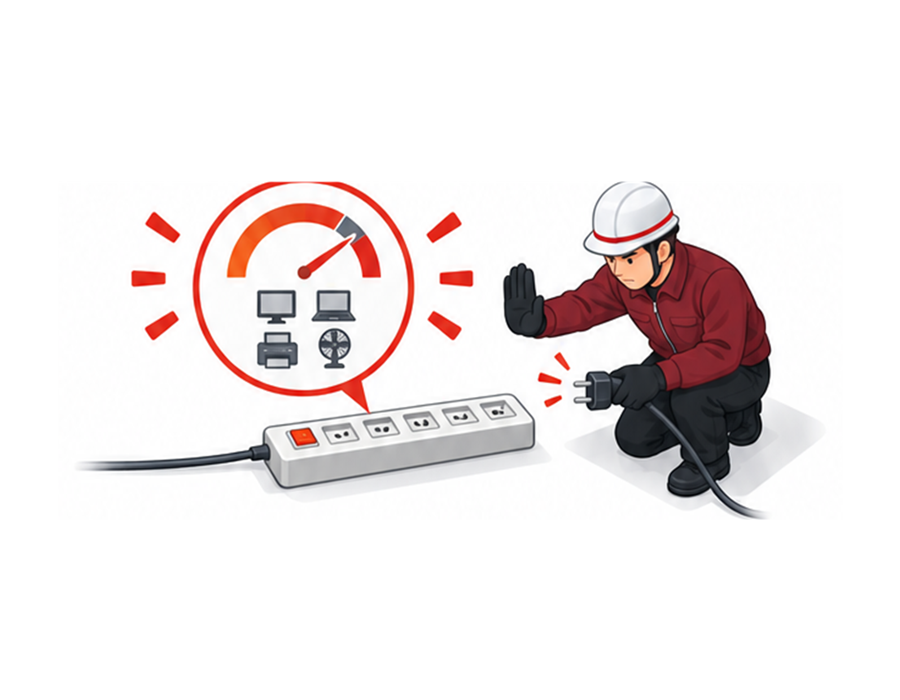

差込口の数と、使える電力の余裕は同じではありません。
消費電力の大きい機器が一台あれば、空き口が残っていても定格容量へ近づきます。
空き口ではなく合計値で判断します。
コードを束ねたまま使うと熱がこもりやすくなります。NITEと東京消防庁も、コードを束ねて使用しないよう注意を促しています。
見落としやすい点を分けて確認します。

空き口があっても定格容量を超える場合がある
コードを束ねると放熱しにくくなる
家具や扉で挟むと被覆が傷むおそれがある
ほこりや湿気があるプラグはトラッキングの原因になる

発熱、焦げたにおい、変色、火花、プラグの緩みがあれば使用を止めます。
原因が分からないまま別のタップへ交換して使い続けず、電気設備の担当者や専門業者へ確認してください。
小さな異常を使用中止の合図として共有することが重要です。

口数だけ見てたら、容量超過に気づけへんのですね。

はい。
表示と合計値を見てください。

明日から臨時電源と負荷をどう確認するのか

災害対策本部や一時待機場所で使う電気機器を、実際に机へ並べてみます。
タップの表示と機器の消費電力を確認し、必要な機器へ優先順位を付けます。
実際の組合せで点検します。
内閣府の事業継続ガイドラインは、重要業務の継続に必要な経営資源と代替手段を事前に検討する考え方を示しています。
電源もその経営資源の一つとして、次の順番で確認してください。
