停電や地震のあと、非常放送設備に「回線短絡」の表示が出たらどうしますか。
一度リセットして表示が消えれば使える、と判断したくなる場面です。
しかし短絡したスピーカー回線では、必要な放送区域へ警報を届けられないおそれがあります。
表示を消すことより、警報を届けられない範囲を先に特定することがBCPの初動です。
回線短絡の表示だけ消してもええですか。
放送区域と配線状態を先に確認しましょう。
- 回線短絡表示が出たら、自己判断でリセットを繰り返しません
- 操作部からスピーカーまでの影響区域を特定します
- 異常区域には代替伝達と避難誘導員を配置します
- 専門家が短絡箇所と回線機能を確認します
- 原因、代替措置、復旧承認を消防計画とBCPへ残します
▼

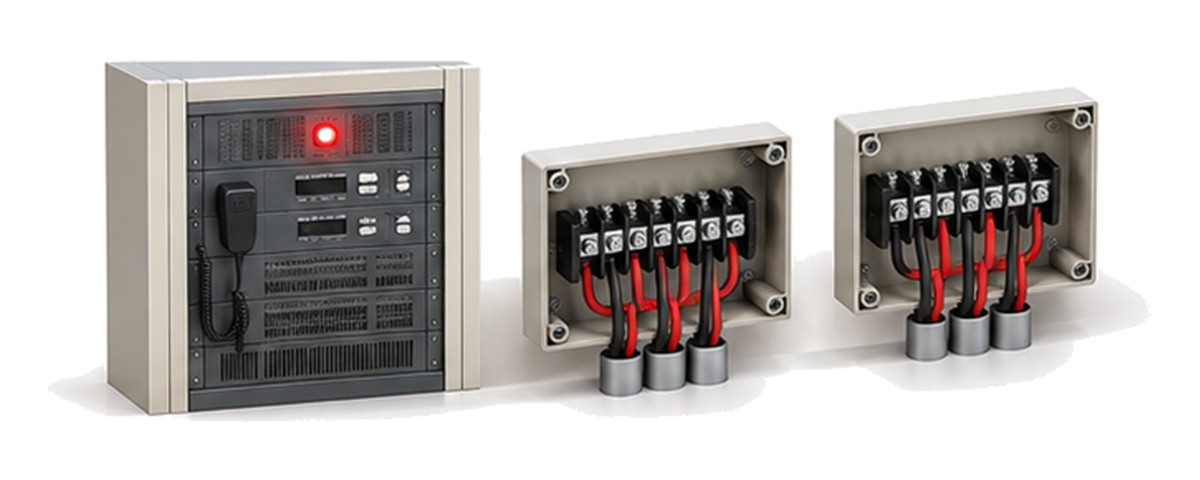

非常放送設備に回線短絡が表示されたらリセットしてよいのか
結論からいえば、原因を確認せずリセット操作を繰り返すのは避けます。
非常放送設備は、必要な階や区域へ音声警報を届ける消防用設備です。
昭和48年消防庁告示第６号は、各階の配線が短絡しても他の機能へ異常を生じないことと、短絡した旨を表示できることを求めています。
短絡表示は警報を届ける経路の異常を知らせる手がかりです。
表示が出たら、火災受信機や操作部のほかの表示と、現場の火災有無を確認します。
火災の可能性があれば、設備の復旧より避難と通報を優先してください。
火災がなくても、異常回線を正常扱いに戻す前に専門点検へつなぎます。
短絡表示は、放送経路の異常なんですね。
表示より放送機能を確認します。

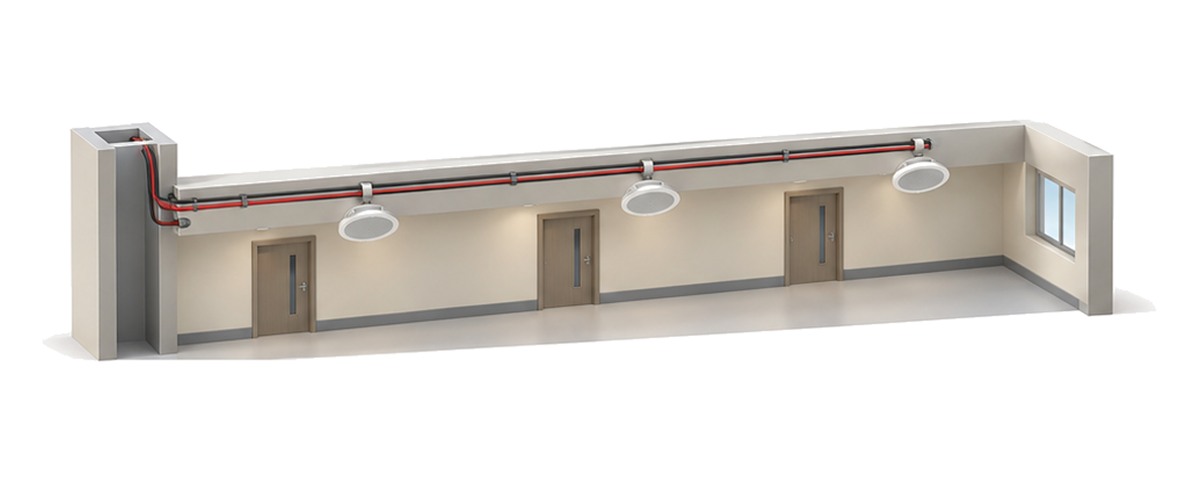

どの放送区域と設備を確認対象にするのか
確認するのは操作部だけではなく、短絡表示に対応する階とスピーカー回線です。
消防設備図面、放送区域図、点検票を使い、表示された回線がどの場所へつながるか照合します。
対象は次のように整理してください。
- 非常放送設備の操作部と遠隔操作器
- 短絡表示が示す階、放送区域、スピーカー回線
- 同じ回線上の天井スピーカーと音量調整器
- 端子盤、接続箱、ケーブルラック、壁や天井の貫通部
- 火災受信機との連動表示と非常用放送切替
- 常用電源、非常電源、モニタースピーカー
表示回線と実際の放送区域を図面で結び付けることが重要です。
短絡した回線の影響が一部でも、別の階や共用部が同じ系統に含まれる場合があります。
聞こえた一か所だけで正常と判断しないでください。
表示された回線の先まで追うんですね。
階と区域と端末を一組で見ます。

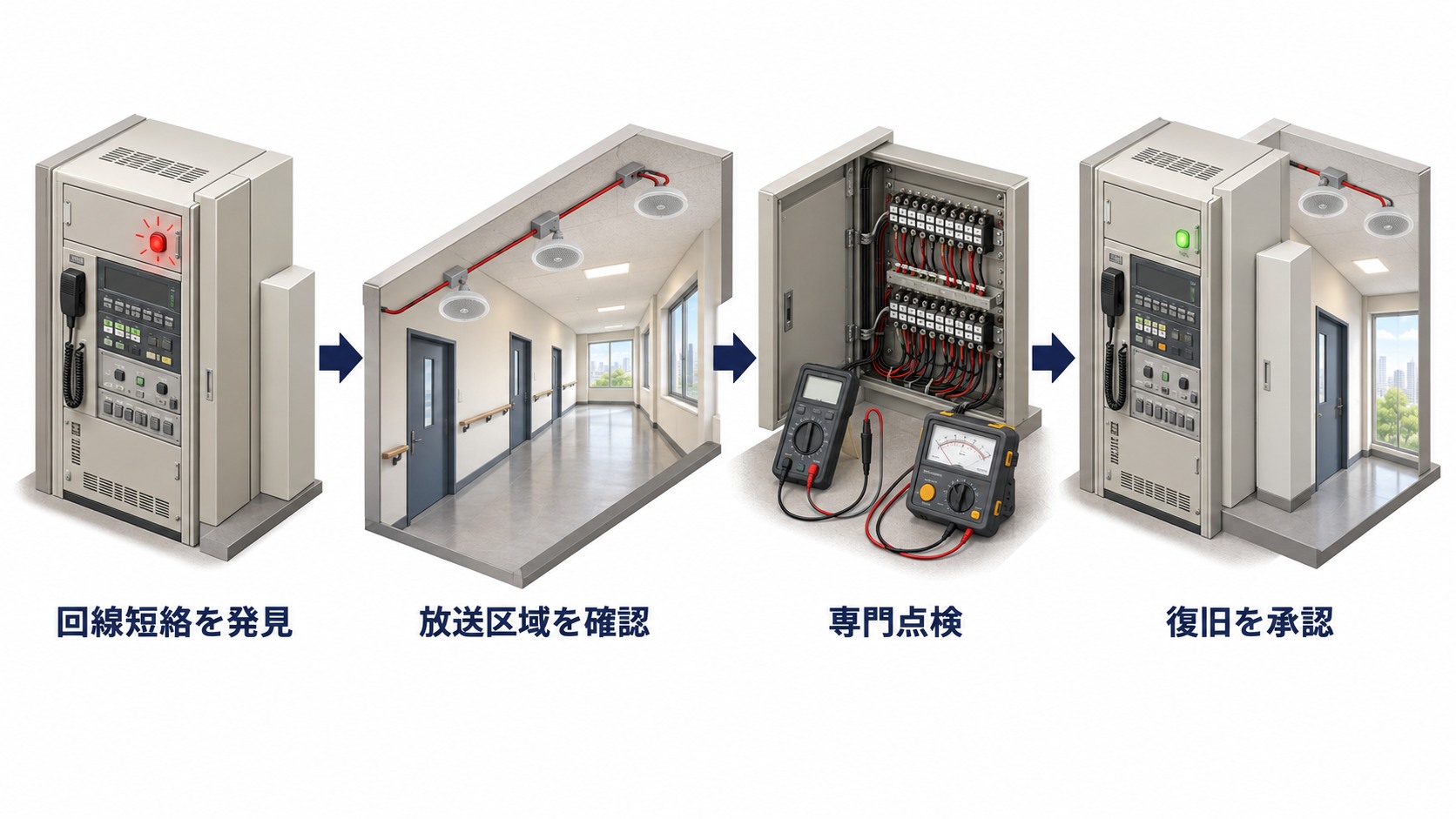

発見から代替伝達と専門点検までどう進めるのか
発見直後は、火災確認と伝達手段の確保から始めます。
防火管理者が端子盤を開けたり、配線へ触れたりする必要はありません。
次の順番で専門家へ引き継ぎます。
- 煙、熱、焦げ臭、火災受信機表示を確認する
- 短絡表示の時刻、回線、階、放送区域を記録する
- 異常区域の利用者と避難経路を確認する
- 館内電話、拡声器、誘導員など代替伝達を配置する

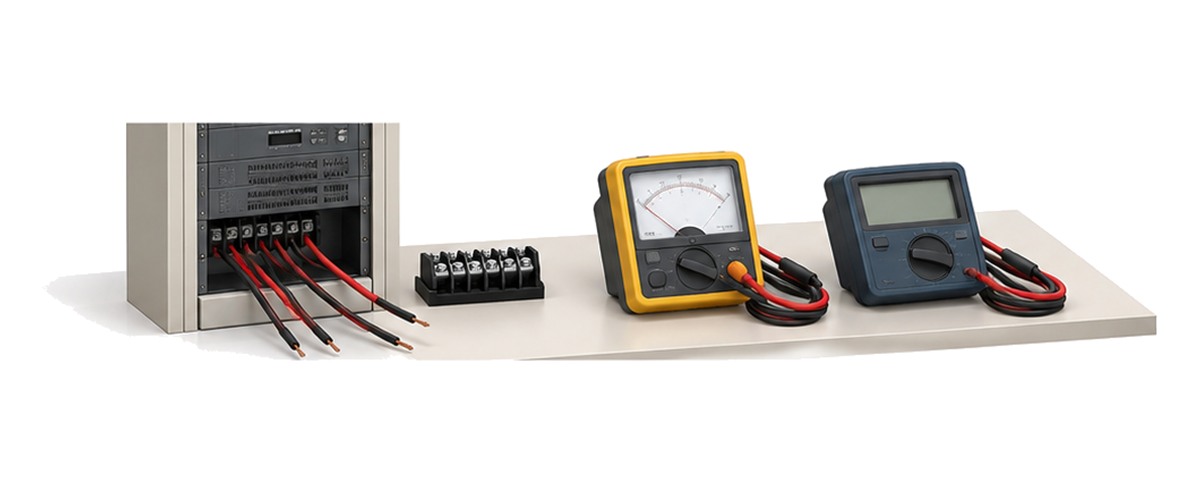

- 消防設備業者へ操作部、端子盤、配線の点検を依頼する
- 補修後に回線表示、選択放送、音圧、連動を確認する
- 建物管理者が代替措置の解除と復旧を承認する
表示の復旧だけでなく実際に警報を届けられることまで確認します。
消防庁の技術カタログは、スピーカー配線の短絡、断線、地絡を、インピーダンスや電圧によって判定する技術を紹介しています。
現場では設備の仕様に応じて、専門家が接続状態や絶縁状態を確認します。
異常表示が再発しないことと放送機能の回復を両方記録してください。
表示が消えただけでは、復旧やないんですね。

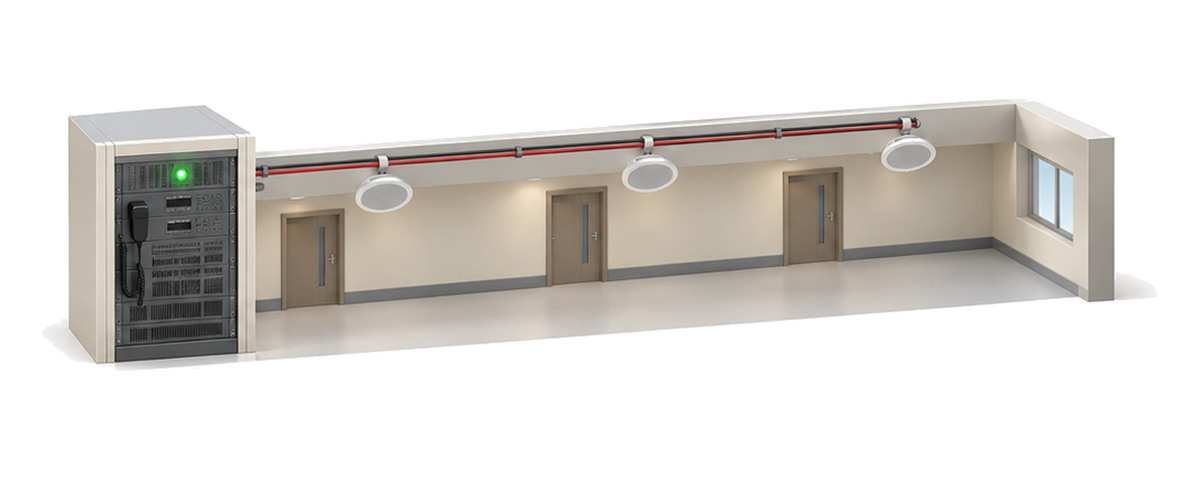

放送試験まで確認して復旧です。

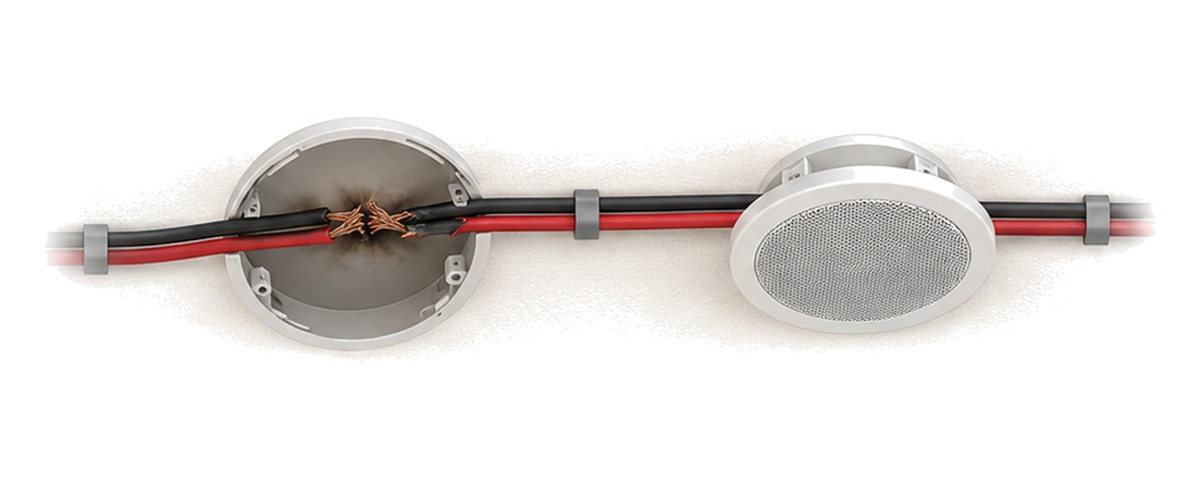

短絡した回線だけの問題と思うと何を見落とすのか
見落としやすいのは、短絡表示の原因と影響範囲が一致するとは限らないことです。
地震で複数の接続箱やスピーカーが動き、同じ時期に複数箇所で損傷が生じることがあります。
一つの接触箇所を直して表示が消えても、別の端子の緩みや被覆損傷が残るかもしれません。
操作部、端子盤、配線、スピーカーを系統として確認してください。
また、短絡していない別回線へ放送できても、火災時に必要な鳴動方式や連動が崩れている場合があります。
代替用の携帯拡声器があっても、騒音の大きい場所や扉を閉めた室へ届くとは限りません。
設備側の点検と人による代替伝達の実効性確認を分けずに進めます。
回線を切り離したまま無表示にする処置は、未警戒区域を見えにくくするため行いません。
一か所を直して終わりではないんですね。
回線全体と代替手段を見ます。
明日から回線短絡への備えをどう整えるのか
災害後に回線を調べ始めるのではなく、平時に放送区域と回線番号を対応させます。
操作部の表示名、図面の系統名、現場の階と部屋名が同じ意味で読めるか確認してください。
停電訓練や地震訓練では、非常放送が一部使えない想定も加えます。
明日から確認する項目は次のとおりです。
- 操作部の回線表示と実際の放送区域の対応
- 各階の端子盤、接続箱、スピーカーの位置
- 異常区域へ知らせる館内電話、拡声器、誘導員
- 消防設備業者と所轄消防署の連絡先
- 短絡表示、発生時刻、代替措置を残す記録票
- 補修後の選択放送、連動、音圧を確認する手順
- 代替措置を解除して復旧を承認する責任者
回線短絡を想定した伝達訓練を定期的に実施してください。
内閣府の事業継続ガイドラインが示す継続的改善の考え方に沿い、点検と訓練の結果を手順へ反映します。
業務再開条件には、必要な区域へ放送できることと代替措置の解除を入れます。
回線番号と放送区域を、台帳にします。
代替伝達も訓練しておきましょう。
よくある質問
表示と放送区域を、分けずに確認するんですね。
必要な場所へ届いて復旧です。
まとめ
短絡時の代替伝達も訓練します！
警報を届け続けてこそBCPです。
