圧縮天然ガス等充塡設備設置給油取扱所はなぜ防火設備の水も規制されるのか｜簡易タンクへの延焼防止措置も解説

CNGスタンドを併設した給油取扱所には、通常の給油取扱所には無い独自の基準が積み重なっています。
用途の制限や建築物の構造基準、ガス設備の技術基準をひとつずつクリアしても、それだけでは終わりません。
防火設備の放水や漏れた危険物の行き先まで、条文はさらに細かく指定しています。
この上乗せの特例を、条文の号ごとに順番に確認していきます。

CNGスタンドがある給油取扱所は、普通のスタンドと同じ基準で大丈夫なんでしょうか。

実は用途や設備の基準を満たしても、まだ特例が上乗せされているんです。

どんな特例が上乗せされるんですか。

防火設備の水や漏れた危険物の行き先まで、条文は具体的に決めています。
順番に条文を見ていきましょう。

この記事の結論

危険物の規制に関する規則第二十七条の三第七項は、圧縮天然ガス等充塡設備設置給油取扱所の追加の特例を定めています
防火設備の放水は給油空地やタンクの注入口に届かないようにしなければなりません
簡易タンクや専用タンクから漏れた危険物はガス設備の設置部分に流れ込ませてはいけません
固定給油設備・固定注油設備・簡易タンクには自動車等の衝突を防止する措置が必要です
簡易タンクを設ける場合はガス設備からの延焼を防止する措置も欠かせません

▼

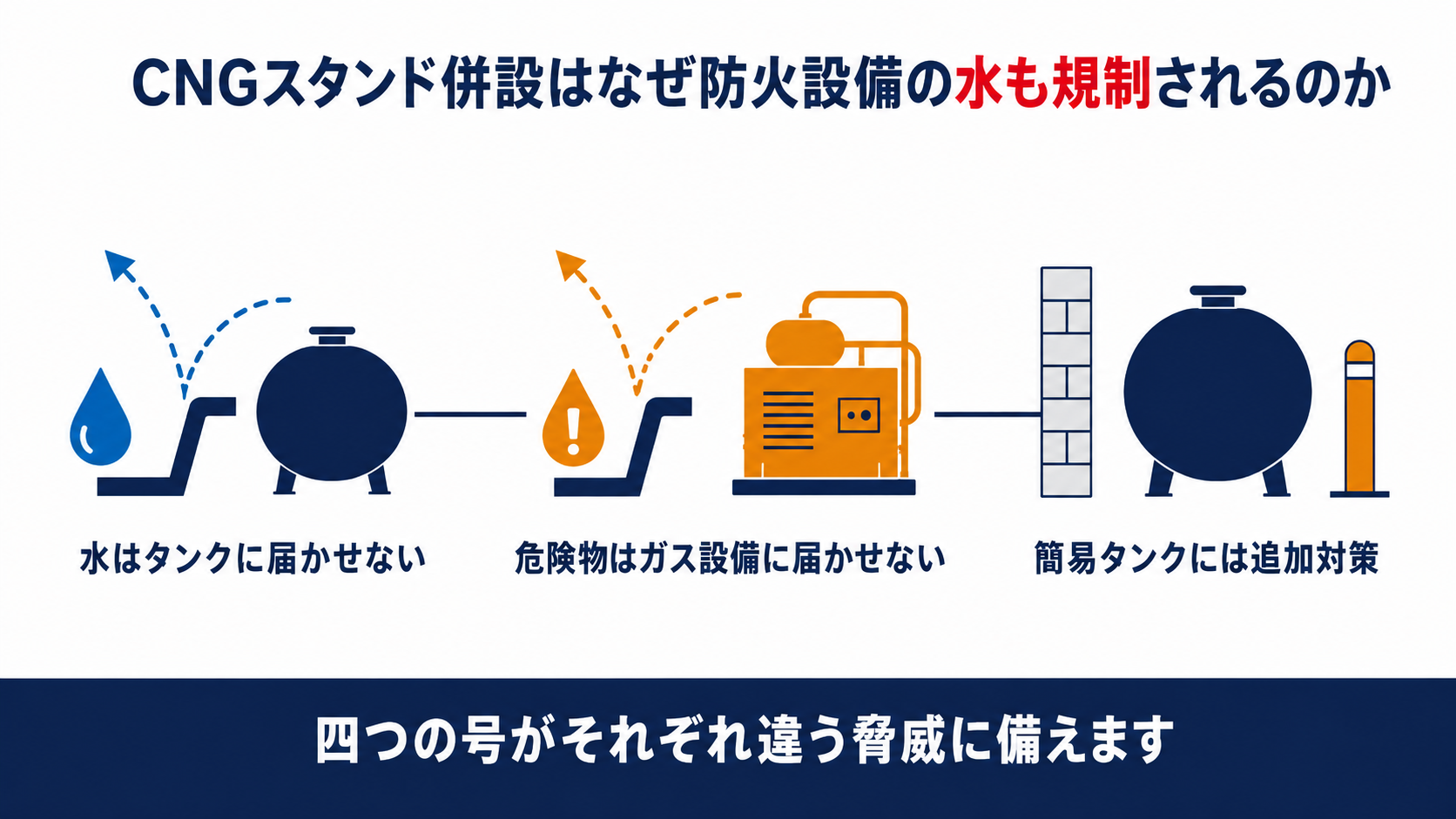

防火設備の水はタンクに届かせず危険物はガス設備に届かせず簡易タンクには追加対策が必要という圧縮天然ガス等充塡設備設置給油取扱所の特例の流れを示した図解

圧縮天然ガス等充塡設備設置給油取扱所にはなぜさらに特例が重ねられるのか

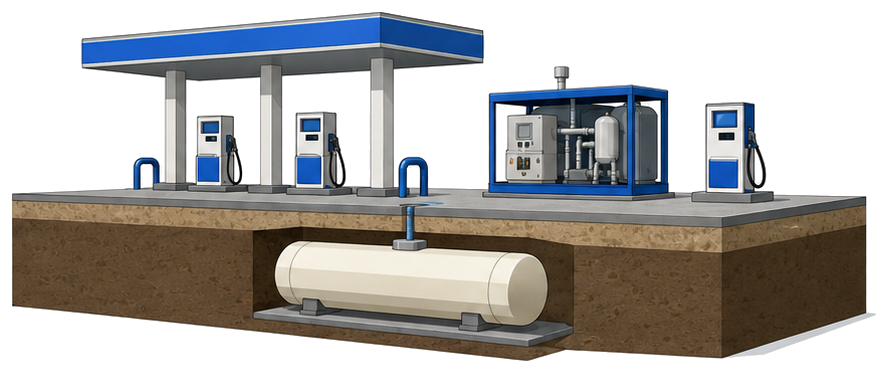

給油スタンドの脇に圧縮天然ガススタンドの圧縮機とディスペンサーが並び地下に燃料タンクが埋設されているイメージ

CNGスタンドを併設する給油取扱所は、用途の制限や設備の技術基準をひとつずつクリアしても、それで終わりではありません。
条文はさらにもう一段、追加の特例を用意しています。

危険物の規制に関する規則第二十七条の三第七項　第三項から前項までに定めるもののほか、圧縮天然ガス等充塡設備設置給油取扱所の特例は、この項及び次項のとおりとする。

この第七項は、用途制限や設備基準をすべて満たした給油取扱所にさらに上乗せされる特例です。
第三項の用途制限、第四項の建築物の構造、第六項の圧縮天然ガススタンドやディスペンサーの技術基準——ここまでをクリアしても条文はまだ終わりません。
第七項が定めるのは、水・危険物・自動車・火災という四つの脅威への備えです。
号を一つずつ見ていくと、CNGスタンドと給油取扱所という異なる設備が同居することの難しさが見えてきます。

用途と建物の基準さえ守れば、あとは大丈夫だと思っていました。

実はそこからもう一段、特例が上乗せされているんです。
順番に見ていきましょう。

防火設備の放水はなぜ給油空地やタンクの注入口に届いてはいけないのか

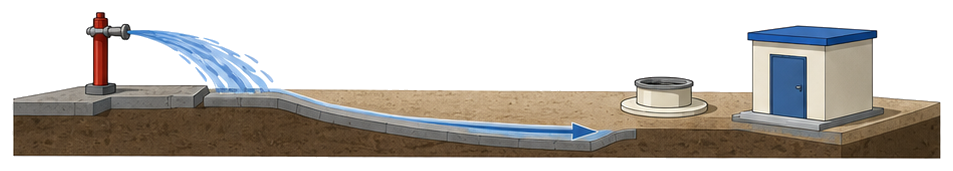

消火設備から放たれた水が地面の勾配で誘導されタンクの注入口とポンプ室から遠ざかっている断面のイメージ

火を消すための水が、かえって危険を広げてはいけません。
条文はその流れ先まで具体的に決めています。

危険物の規制に関する規則第二十七条の三第七項第一号　防火設備から放出された水が、給油空地等、令第十七条第一項第二十号に規定するポンプ室等並びに専用タンクの注入口及び第二十五条第二号に掲げるタンクの注入口付近に達することを防止するための措置を講ずること。

防火設備から放たれた水は、給油空地等・ポンプ室等・タンクの注入口に届いてはいけません。
「ポンプ室等」とは、政令第十七条第一項第二十号が定めるポンプ室その他危険物を取り扱う室のことです。
第二十五条第二号のタンクとはボイラー等に直接接続するタンクを指し、これも同じく防護の対象に含まれます。
水は消火のために不可欠ですが、その流れ先まで設計段階で決めておく必要があります。
堰や勾配で流れの向きをあらかじめコントロールしておくのが基本です。

消火用の水が、逆に危険を広げることもあるんですね。

水の逃げ道を先に決めておくのがポイントです。

簡易タンクや専用タンクから漏れた危険物はなぜガス設備側に流れ込ませてはいけないのか

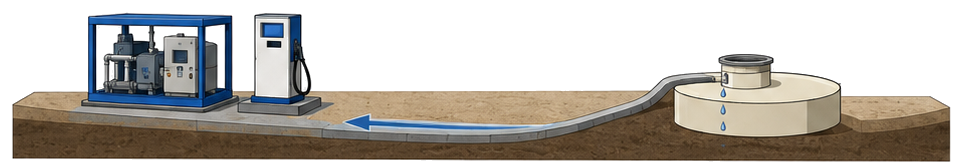

タンクの注入口から漏れた液体が地面の勾配で誘導され圧縮機とディスペンサーから遠ざかっている断面のイメージ

第一号が水の行き先を決めたのに対し、第二号は危険物の行き先を決めています。
向きは逆ですが、考え方は同じです。

危険物の規制に関する規則第二十七条の三第七項第二号　簡易タンク又は専用タンクの注入口若しくは第二十五条第二号に掲げるタンクの注入口から漏れた危険物が、前項第四号から第六号までに掲げる設備が設置されている部分（地盤面下の部分を除く。）に達することを防止するための措置を講ずること。

簡易タンクや専用タンクの注入口から漏れた危険物は、圧縮天然ガススタンドや液化石油ガススタンドの設備が設置されている部分に流れ込んではいけません。
対象になるのは、第六項第四号から第六号までに定める圧縮機・貯蔵設備・ディスペンサー・ガス配管や防火設備が設置されている部分です。
ただし地盤面下の部分は除かれるため、地下に埋設された配管等までは対象になりません。
水はガス設備側からタンク側へ、危険物はタンク側からガス設備側へ——互いに行き来しない設計が求められています。

水と危険物、それぞれ逆方向に流れ込ませない設計なんですね。

その通りです。
次は自動車の衝突対策を見てみましょう。

簡易タンクを設けるとなぜ衝突防止だけでなく延焼防止まで求められるのか

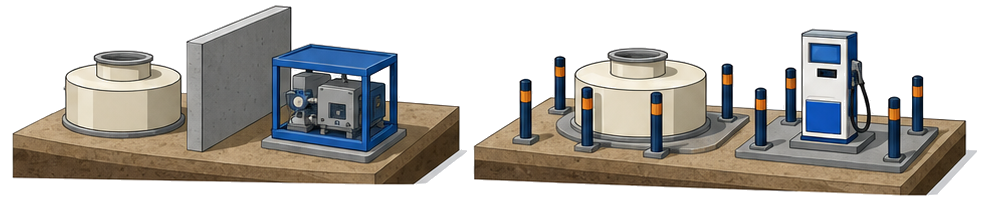

簡易タンクと圧縮機の間に立つ障壁と固定給油設備の周囲を囲む車止めを並べたイメージ

簡易タンクだけが、二つの措置を両方とも求められる特別な存在です。
順番に条文で確認します。

危険物の規制に関する規則第二十七条の三第七項第三号　固定給油設備（懸垂式のものを除く。）、固定注油設備（懸垂式のものを除く。）及び簡易タンクには、自動車等の衝突を防止するための措置を講ずること。

危険物の規制に関する規則第二十七条の三第七項第四号　簡易タンクを設ける場合には、圧縮天然ガススタンド又は液化石油ガススタンドのガス設備から火災が発生した場合に当該タンクへの延焼を防止するための措置を講ずること。

懸垂式でない固定給油設備・固定注油設備・簡易タンクには、自動車等の衝突を防止する措置が共通して必要です。
これに加えて簡易タンクだけは、ガス設備から火災が発生した場合の延焼防止措置も求められます。
専用タンクは地盤面下に埋設されるため延焼の心配が薄い一方、簡易タンクは地上に置かれるためガス設備の火災の影響を直接受けます。
簡易タンクを選ぶ計画では、衝突対策と延焼対策を別々の図面項目として管理する必要があります。

簡易タンクだけ、対策がひとつ多いんですね。

地上に置く分、火災の影響を受けやすいからです。

明日からなにを確認すればよいのか

作業服姿の担当者がクリップボードを見ながら給油取扱所の敷地を確認しているイメージ

第七項の四つの号は、それぞれ違う脅威に向き合っています。
図面を前に、号の順番どおりに確認していきましょう。

防火設備の放水が給油空地やタンクの注入口に届かないか
簡易タンクや専用タンクから漏れた危険物がガス設備側に流れ込まないか
固定給油設備・固定注油設備・簡易タンクに衝突防止措置があるか
簡易タンクにガス設備からの延焼防止措置があるか

四つの号は独立していますが、図面上ではすべて同じ敷地の中で重なり合います。
措置の具体的な仕様（堰の高さ、壁の耐火性能など）は条文に明記されていないため、所轄消防署との事前協議で固めるのが確実です。
簡易タンクを選ぶかどうかで、必要な措置の数そのものが変わることも忘れないでください。
計画段階でこの四項目をチェックリスト化しておくと、審査での指摘を減らせます。

四つとも図面のどこかに関わってくるんですね。

順番にチェックして、迷ったら消防署に相談してください。
