BCPで二酸化炭素消火設備の放出表示灯が点灯したら入室してよいのか｜立入禁止と安全確認の手順を解説

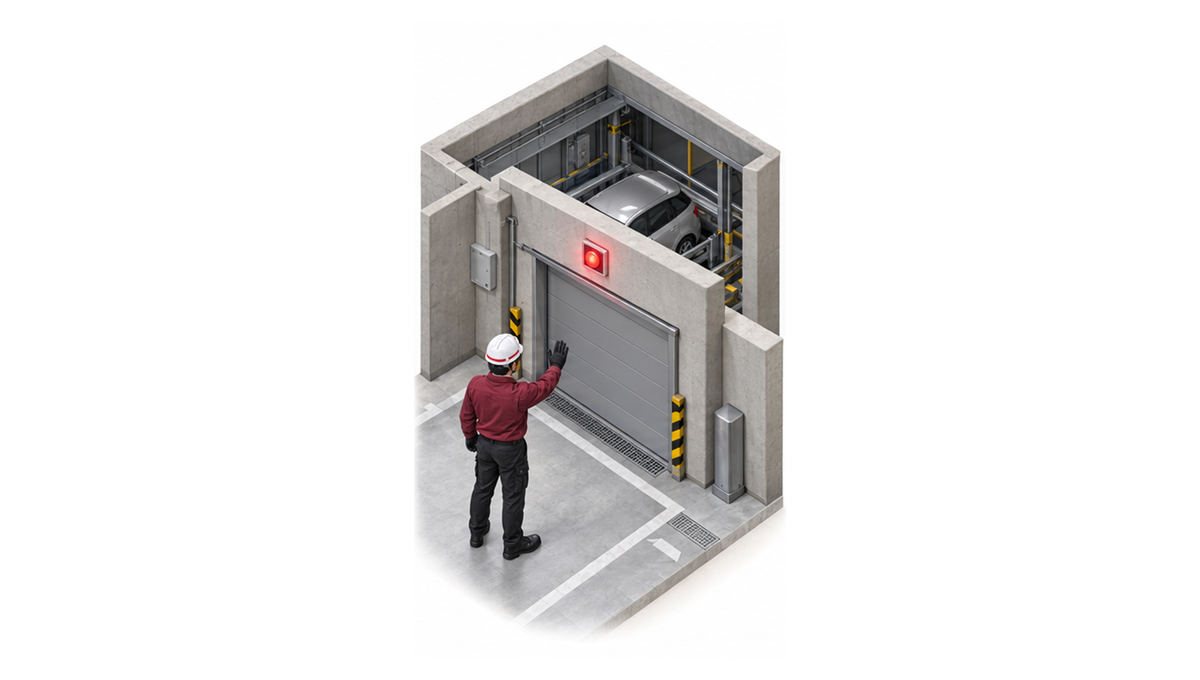

地震後や夜間の巡回で、地下駐車場の機械室前にある赤い放出表示灯が点いていたら、扉を開けて中を確認しますか。
誤表示か実際の放出か分からないと、現場を見に入りたくなります。
しかし、二酸化炭素消火設備の消火剤は短時間で防護区画へ放出され、人が吸い込むと生命に危険が及ぶおそれがあります。
放出表示灯が点灯している間は入室せず立入禁止を続けます。防護区画と隣接部分を確認し、表示・警報・制御盤・排出措置を一組で安全確認へつなげます。

赤い表示灯が点いています。

扉を開けずに退避してください。

消えたら入ってもええんですか。

消灯だけでは安全確認になりません。

この記事の結論

放出表示灯が点灯している区画には入室しません
防護区画と二酸化炭素が流入するおそれのある隣接部分を立入禁止にします
時刻・場所・表示灯・警報・制御盤の状態を外側から記録します
表示灯が消えても消火ガスの滞留がないことを確認するまで入室しません
消防設備業者や消防隊へ確認済みと未確認を分けて引き継ぎます

▼

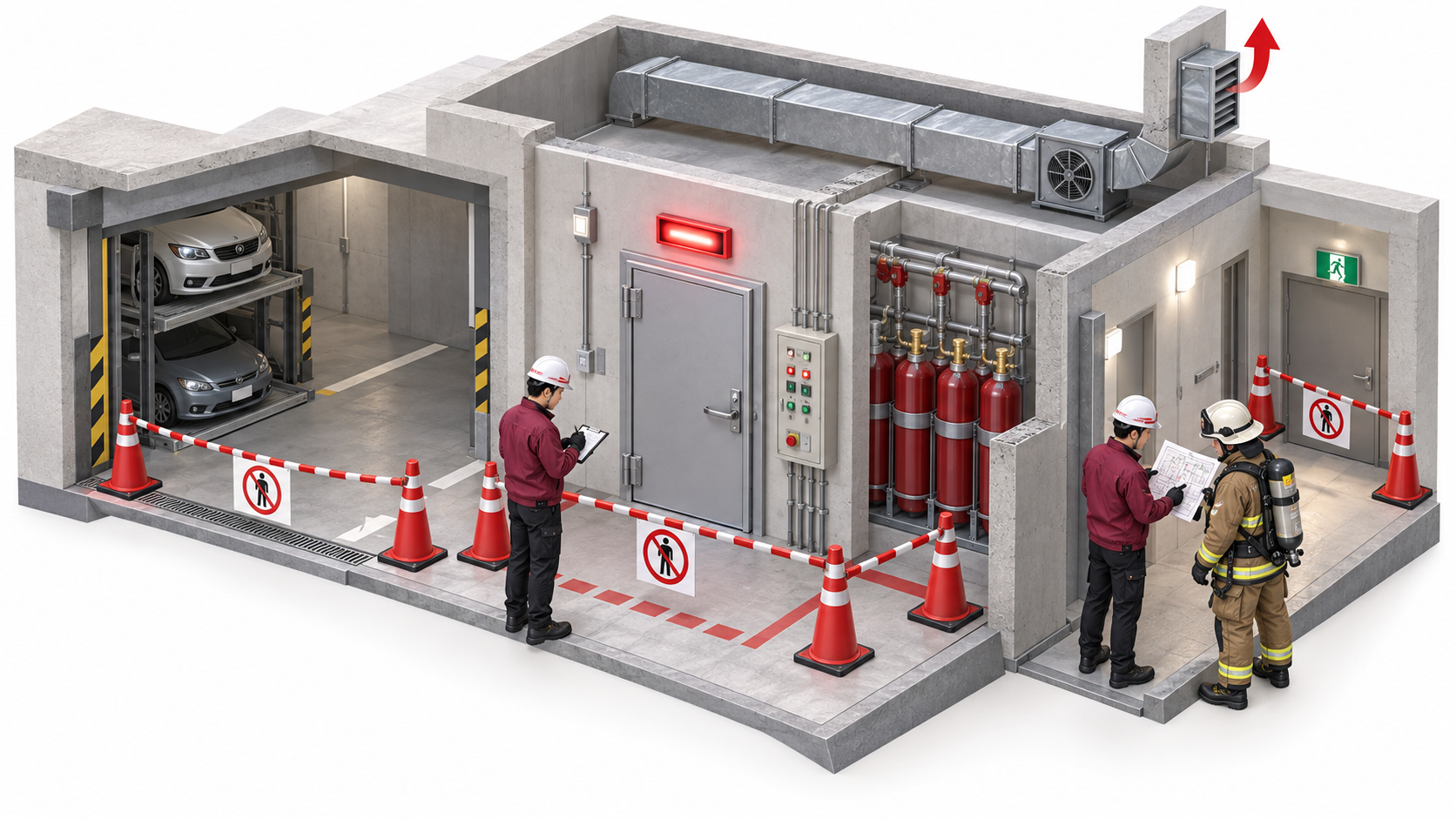

二酸化炭素消火設備の放出表示灯が点灯したときに立入禁止と記録と専門家への引継ぎを行うアイソメ図

二酸化炭素消火設備の放出表示灯が点いたら入室してよいのか

結論からいえば、放出表示灯が点灯している防護区画へは入室しません。
表示灯は、消火剤が放出されたことを区画の外に知らせるための設備です。

消防庁の「二酸化炭素消火設備の設置に係るガイドライン」は、防護区画の出入口に「消火ガスが放出された場合は入室しないこと」「室に入る場合は消火ガスが滞留していないことを確認すること」と表示する例を示しています。

消防庁は、二酸化炭素消火設備の消火剤が人体へ影響を与え、生命に危険を及ぼす場合があると注意喚起しています。
モデルを使った実験では、防護区画がおおむね10秒程度で二酸化炭素に満たされる様子も示されています。
「少しだけ扉を開ける」「中をのぞく」「表示灯を近くで撮る」という行動も避けてください。
扉の開放によって二酸化炭素が廊下へ流れ出す可能性があり、入室者だけの問題では済みません。
まず安全な場所へ離れ、通行者が近づかないよう立入禁止範囲を設けます。
火災、煙、人命危険がある場合は、設備の状態確認より避難と119番通報を優先してください。
施設側は消防計画に定めた連絡系統で防火管理者、建物管理責任者、消防設備業者へ連絡します。
一般従業員が制御盤をリセットしたり、閉止弁や起動装置を操作したりしません。
入室可否は、表示灯の見た目ではなく、専門家による安全確認と現場の状況を踏まえて判断します。

誤表示か確かめに入ったらアカンのですね。

入室しないことが最初の判断です。

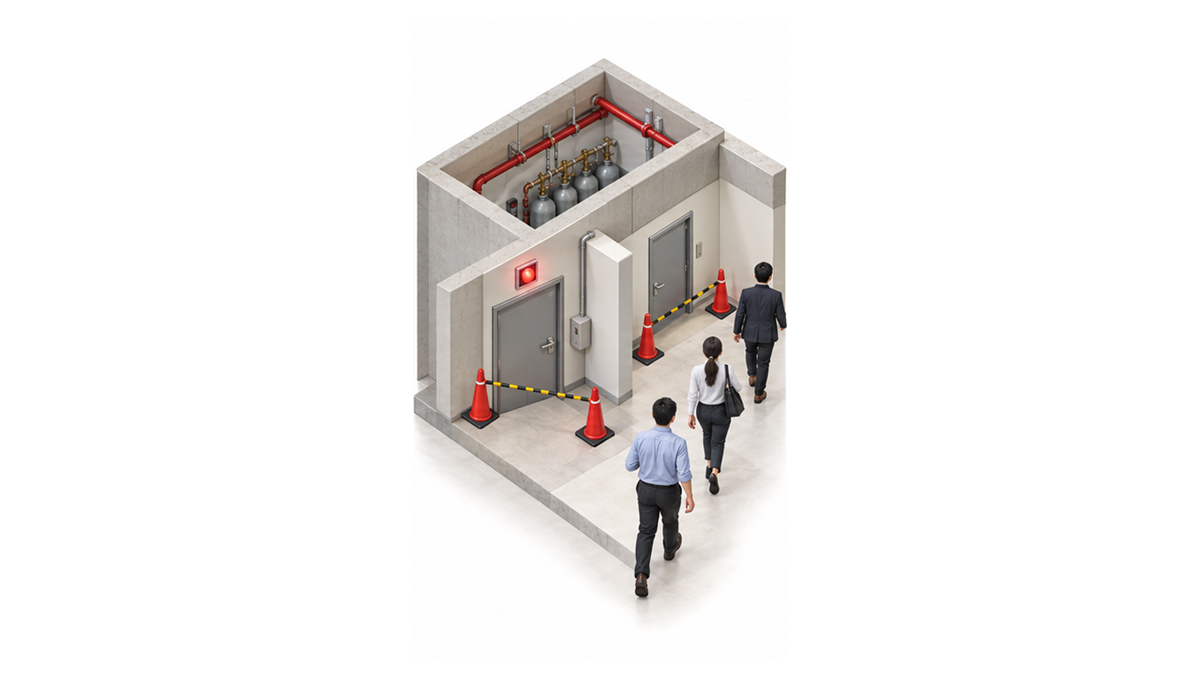

どの防護区画と隣接部分を立入禁止にするのか

点灯した表示灯の先だけでなく、防護区画に隣接する部分も図面で確かめます。
二酸化炭素は開口部などから隣接部分へ流入し、地下室やピットなど低い場所へ滞留するおそれがあります。

消防法施行規則第19条第５項第19号の２は、防護区画に隣接する部分について、消火剤の流入を知らせる音響警報装置や放出表示灯などの安全対策を定めています。流入のおそれがない場合や保安上の危険性がない場合には例外があります。

立入禁止の対象は、建物ごとの消防設備図面、区画図、設備仕様、現場の開口部で決めます。
地下駐車場であれば、防護区画の出入口だけでなく、隣接する前室、通路、車路、ピットへの出入口も確認してください。
扉やシャッターが閉まっていても、配管やケーブルの貫通部、隙間、排気経路の状態によって影響範囲は変わります。
安全な位置から次の順に対象を整理します。

放出表示灯が点灯している出入口と防護区画名
同じ防護区画にある別の出入口と避難経路
防護区画に隣接する前室、廊下、車路、ピット
隣接部分に設けられた表示灯と音響警報装置
屋外へ通じる排気口と排出経路の周囲
立入禁止範囲を横断する従業員や委託先の動線

表示灯が複数あるときは、どの区画の放出を示すかを表示名と図面で照合します。
表示名が読めない、図面と位置が一致しない、隣接部分の範囲が分からない場合は、範囲を狭めず未確認として扱います。
避難者が別の入口から戻らないよう、自衛消防隊、警備員、テナント責任者へ同じ区画名で共有してください。
立入禁止を解除するのは、消火ガスが滞留していないことと、関係する設備の状態を確認したあとです。
特に地下の低い部分は、外から見えることだけで安全と判断しないことが重要です。

隣の通路も対象になるんですね。

隣接部分まで図面で確認しましょう。

点灯を見つけたら何を記録し誰へ連絡するのか

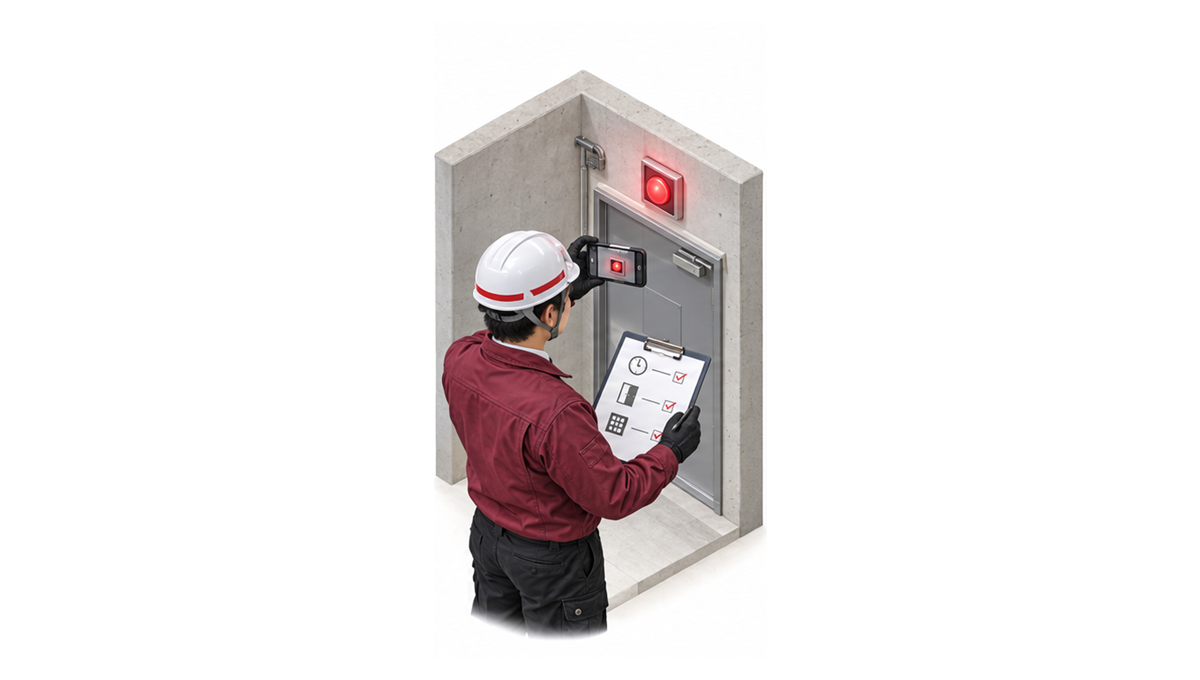

えんじ色の上着と黒の長ズボンの作業員が放出表示灯を外側から撮影して記録するアイソメ図

安全な位置から発見時の状態を変えずに記録し、同じ情報を関係者へ渡します。
点灯を止めようとして制御盤を操作すると、発生時の手掛かりを失うおそれがあります。

消防庁の点検基準は、放出表示灯の設置場所、変形・損傷・脱落、正常な点灯に加え、制御盤、音響警報装置、排出措置、自動閉鎖装置などを確認項目としています。

発見者は立入禁止範囲の外から、表示灯、扉、周囲、制御盤の表示を撮影します。
撮影のために警戒線を越えたり、扉へ近づいたりしないでください。
記録票には、少なくとも次の項目をそろえます。

建物名、階、室名、出入口番号
発見時刻、発見者、点灯を確認した位置
表示灯の点灯、点滅、消灯と表示内容
音声警報、ベル、回転灯の作動状況
制御盤で外側から読める警報と故障表示
煙、火災、負傷者、避難完了の状況
立入禁止にした範囲と未確認の出入口

連絡は、火災と人命危険があれば119番通報を最優先にします。
その後、防火管理者、建物管理責任者、警備、消防設備業者へ同じ記録を共有します。
消防隊が到着したら、防護区画、隣接部分、避難状況、表示灯、警報、制御盤、排出設備の情報を渡してください。
閉止弁や自動・手動切替えの状態は、外側から表示で確認できた事実だけを伝えます。
操作して確かめた情報ではなく、「未確認」「専門業者が確認中」と明示することが大切です。
BCP記録では、立入禁止によって停止する駐車場、倉庫、機械室などの業務影響も分けて残します。
設備の安全情報と業務への影響を一枚でつなぐと、復旧判断の根拠が途切れません。

リセットする前の記録が必要なんですね。

はい。
発見時の状態を残してください。

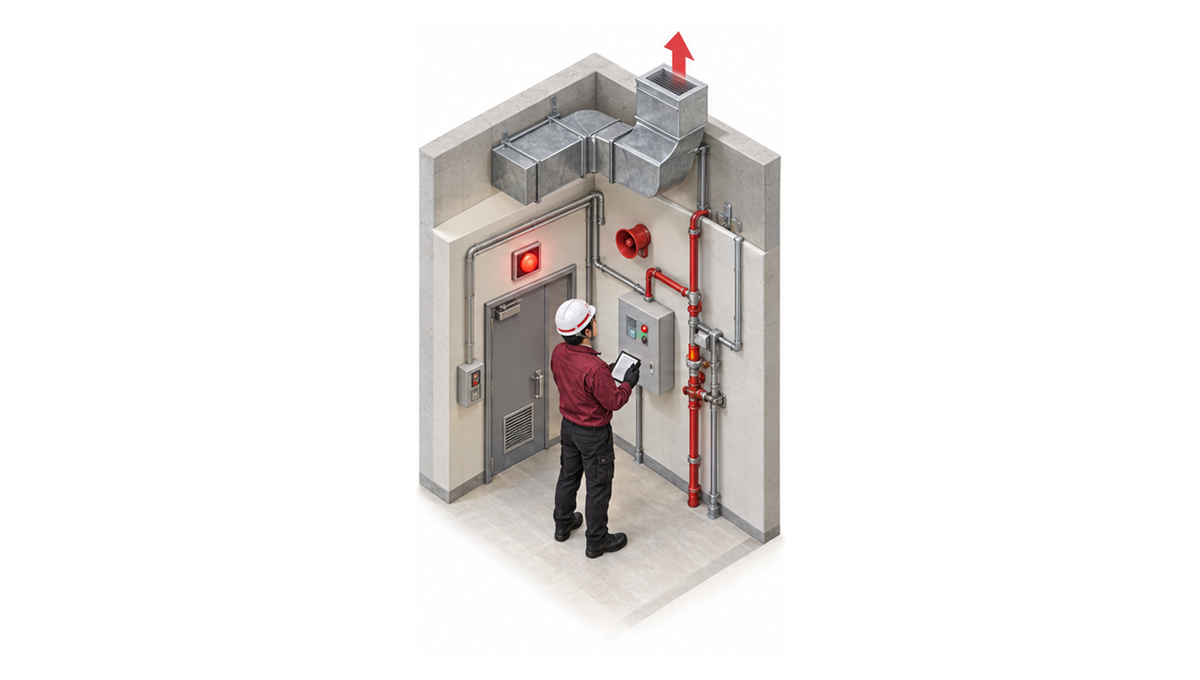

表示灯が消えたら安全と思うと何を見落とすのか

表示灯の消灯だけで、二酸化炭素がなくなったとも設備が正常とも判断できません。
消灯は、電源断、表示灯の損傷、配線不良、制御盤のリセットでも起こり得ます。

消防庁告示「不活性ガス消火設備等の制御盤の基準」は、消火剤が放出された旨の信号を受けたとき、制御盤から放出表示灯を作動させる信号を発信することを定めています。表示灯は制御系統の一部であり、室内の濃度を直接示す測定器ではありません。

安全確認では、表示灯だけを単独で見ません。
音響警報装置、制御盤、放出制御、扉などの自動閉鎖、換気や排出設備を一組で確認します。
消防庁のガイドラインは、自然排気または機械排出装置で屋外の安全な場所へ消火剤を排出する考え方を示しています。
排出操作部へ向かう経路が防護区画や隣接部分を通らないかも、平常時から確かめておく必要があります。
表示灯が消えたあとも、専門家が消火ガスの滞留がないことを確認するまで入室しません。
特に見落としやすい点は次のとおりです。

停電や配線損傷による表示灯の消灯
隣接する前室、廊下、ピットへの流入と滞留
排出設備の停止や排気経路の閉塞
扉やダンパーなど自動閉鎖装置の不完全な作動
制御盤の警報履歴と現場表示の食い違い
別の出入口で立入禁止が解除される情報の行き違い

施設担当者は、専門業者や消防隊が確認した項目、確認していない項目、入室可とした責任者を記録します。
一度消えた表示灯が再点灯した場合も、同じ手順で立入禁止へ戻すことが必要です。
故障や誤作動だった場合でも、表示灯、警報、制御盤、排出設備の原因と復旧確認を点検記録へ残します。
「消えたから大丈夫」ではなく、滞留なしと設備状態の二つを再開条件にしてください。

消灯は濃度ゼロの表示ではないんですね。

滞留がない確認まで入室しません。

明日から放出表示灯点灯時の対応をどう確認するのか

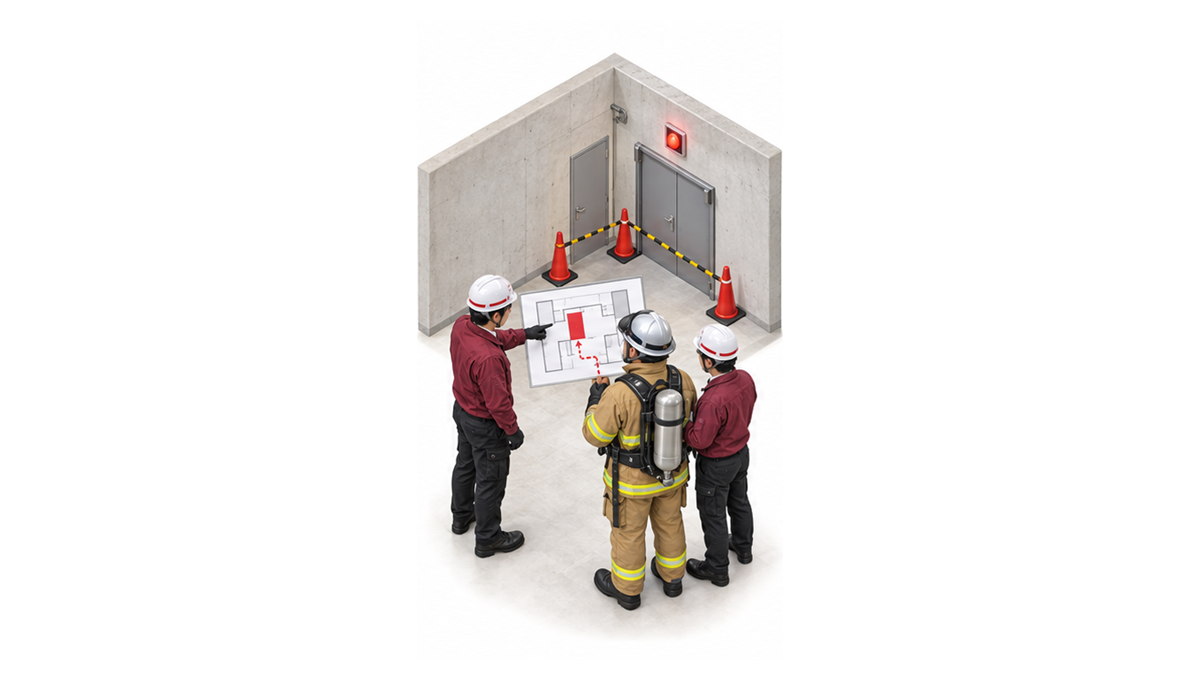

えんじ色の上着と黒の長ズボンの担当者が放出表示灯点灯時の区画図を消防隊へ引き継ぐアイソメ図

防護区画、隣接部分、表示灯、排出設備、連絡先を一枚の引継ぎシートへまとめます。
災害時に初めて図面を探すと、どの入口を止めるか決めるまでに時間を失います。

消防法第８条第１項は、防火管理者に消防計画を作成させ、その計画に基づく消火、通報、避難の訓練や消防用設備等の点検・整備など、防火管理上必要な業務を行わせることを定めています。

まず消防設備図面に、防護区画と隣接部分、すべての出入口を色分けして記入します。
各入口の放出表示灯と警報、制御盤、閉止弁、排出操作部の位置を現場で照合してください。
一般従業員が操作してよい範囲と、消防設備業者や消防隊に任せる範囲を明確にします。
確認は次の順で進めると実務へ落とし込みやすくなります。

防護区画と隣接部分を消防設備図面へ記入する
通常使用する出入口と放出表示灯を一つずつ照合する
立入禁止にする位置と避難者が戻らない動線を決める
表示灯、警報、制御盤、排出設備の記録欄を作る
防火管理者、警備、消防設備業者、所轄消防署の連絡先を更新する
入室禁止と解除を決める責任者を明記する
点灯を想定した訓練で記録と引継ぎを確かめる

内閣府の事業継続ガイドラインは、重要業務に必要な資源を整理し、教育、訓練、点検、見直しを継続する考え方を示しています。
二酸化炭素消火設備の放出で駐車場や機械室へ入れない状況は、人命安全と業務停止の両方へ影響します。
訓練では「地下２階の表示灯が点灯し、制御盤の表示は読めるが放出の有無は未確認」という想定を出してください。
発見者が入室せず、立入禁止を設定し、表示と警報を記録し、消防隊へ未確認情報まで渡せるかを確認します。
訓練後は、区画名の呼び方、警戒線の位置、連絡順、排出操作部までの経路を見直します。
消防計画側には避難、通報、設備の点検・整備を、BCP側には停止業務と代替手段、再開条件を記録します。
両方の記録で解除時刻と確認者をそろえ、再開判断を追跡できるようにしてください。

次の訓練で点灯想定を入れます。

入室せず引き継ぐ流れを試しましょう。

よくある質問

Q放出表示灯が点いていても火災が見えなければ入れますか？

A入りません。表示灯は消火剤の放出を知らせる設備です。火が見えなくても立入禁止を続けます。

Q表示灯が消えた直後なら短時間だけ入れますか？

A入りません。消灯は濃度を示しません。専門家が消火ガスの滞留がないことを確認するまで待ちます。

Q施設担当者が制御盤をリセットしてよいですか？

A定められた有資格者や専門業者の確認前に操作しません。まず表示、警報、時刻を記録し、発生時の状態を保ちます。

Q消防計画とBCPにはどう分けて残しますか？

A消防計画側には避難、通報、立入禁止、設備確認を、BCP側には停止業務、代替手段、再開条件を記録し、解除時刻と確認者をそろえます。

まとめ

✔放出表示灯が点灯中の区画へは入りません。

✔防護区画と隣接部分を立入禁止にします。

✔表示灯、警報、時刻を外側から記録します。

✔制御盤を勝手にリセットせず発生時の状態を残します。

✔消灯後も消火ガスの滞留がないことを確認します。

✔消防隊へ確認済みと未確認を分けて伝えます。

✔消防計画とBCPで解除条件をそろえます。

参考・出典

※本記事は公表されている法令および消防庁・内閣府の資料に基づく一般的な解説です。二酸化炭素消火設備の防護区画、隣接部分、放出表示灯、排出措置、入室可否は、建物の用途・構造・設備方式・放出状況・特例等によって異なります。一般従業員が制御盤、閉止弁、起動装置を操作したり、点灯中または安全未確認の区画へ入室したりせず、具体的な判断は防火管理者、建物管理者、消防設備士、所轄消防署へご確認ください。
