BCPで地震後に防火ダンパーが閉じなくなったら空調を運転してよいのか｜区画貫通部と復旧判断を解説

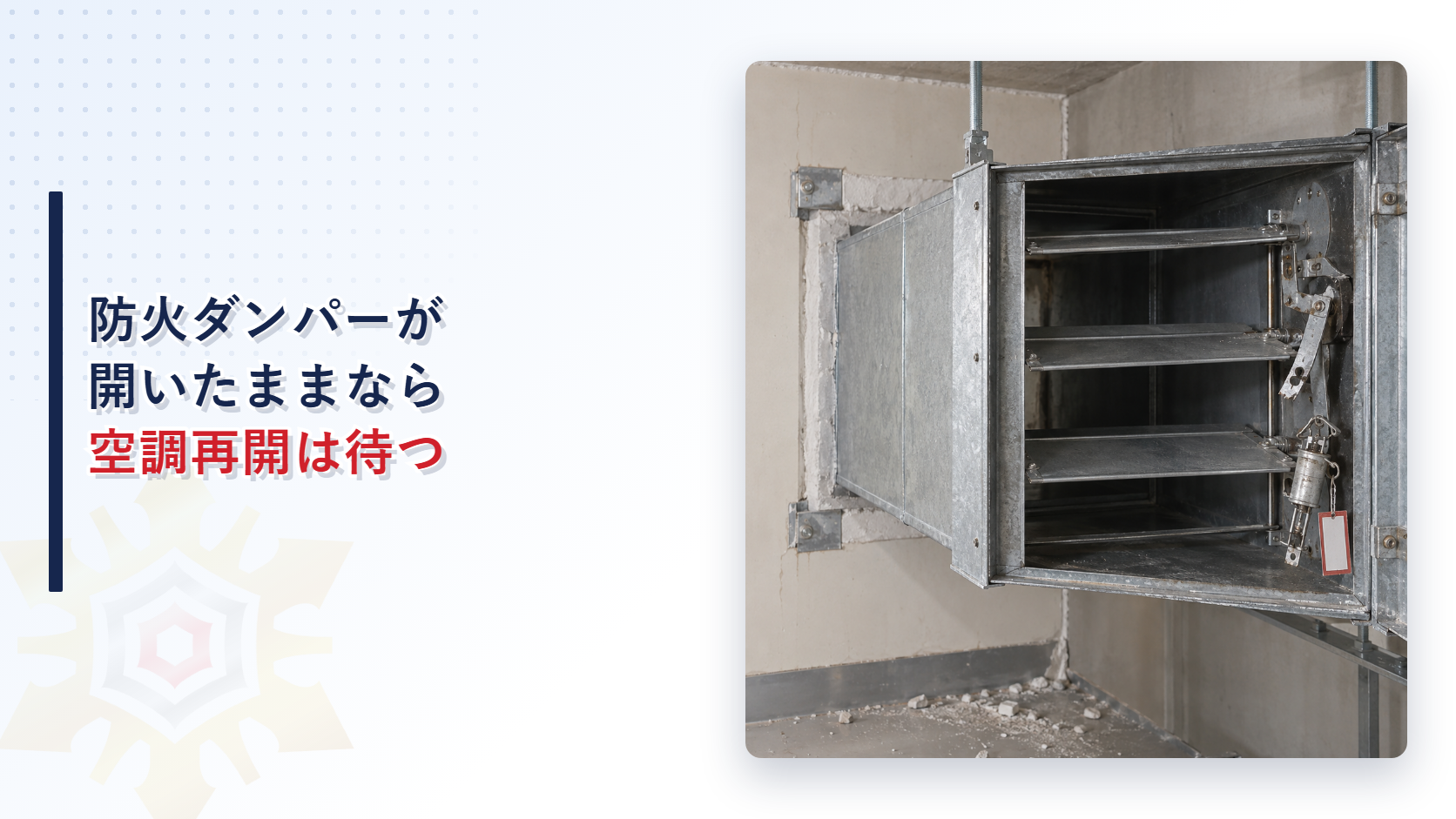

地震後に空調を動かしたところ、防火ダンパーの羽根が開いたまま戻らない。
冷暖房は必要でも、そのまま運転を続けてよいのか迷う場面です。
結論からいえば、運転可否をいったん保留し、影響する防火区画と空調系統を特定して専門点検へつなぎます。

ダンパーが開いたままです。
空調だけ先に動かしてええですか。

再開せず影響系統を特定します。

手で閉じれば復旧ですか。

閉鎖機能と連動まで確認が必要です。

この記事の結論

開放した防火ダンパーを自己判断で動かしません
最初に防火区画と空調系統と使用室を特定します
空調の運転可否は保留して専門家と判断します
羽根だけでなく温度ヒューズと連動機構と周囲の区画を確認します
閉鎖機能を確認してから運転再開を記録します

▼

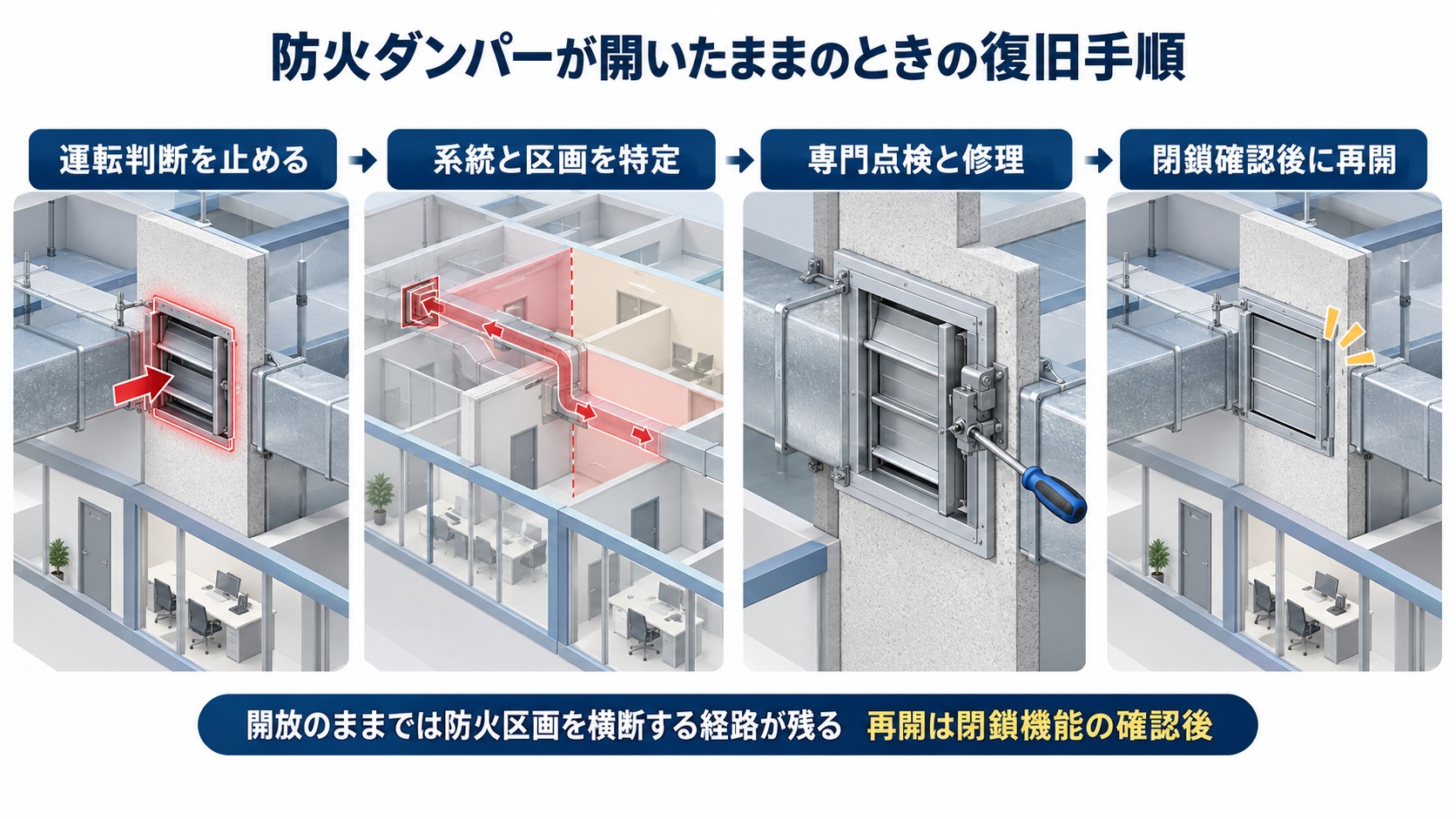

防火ダンパーが開いたままのときに運転保留から系統特定と専門点検を経て再開する横長アイソメ図解

地震後に防火ダンパーが閉じなくなったら空調を運転してよいのか

防火ダンパーが閉じないときは、空調の運転可否をいったん保留します。

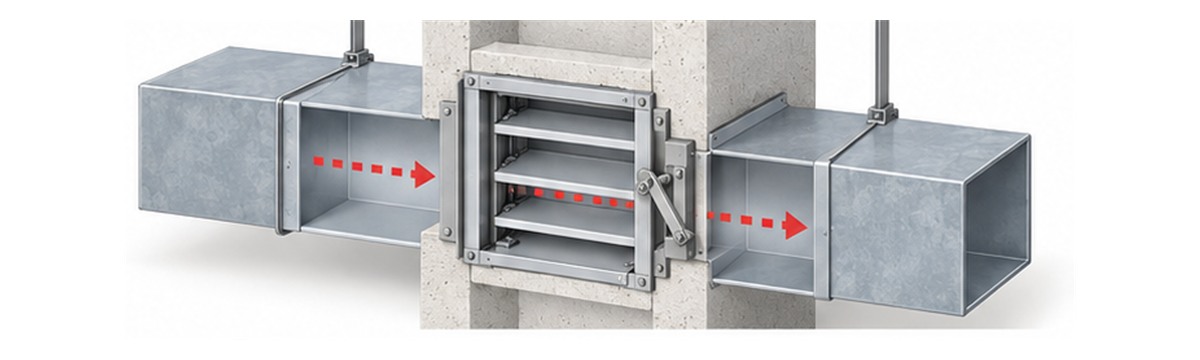

ダクトが防火区画を貫通する部分で羽根が開いたままなら、火災時に煙や熱が通る経路を残す可能性があるためです。

建築基準法施行令第百十二条は、防火区画を貫通する風道に設ける防火設備について定めています。
冷暖房が効くかではなく区画の閉鎖機能を基準に考えることが重要です。

施設担当者が羽根、レバー、温度ヒューズへ触れて閉鎖を試すと、部品の落下や急な作動を招くことがあります。
設備番号と開放状態を離れた位置から確認し、操作せずに保守業者へ連絡してください。

火災、煙、焦げ臭さを確認した場合は、設備調査より避難と１１９番通報を優先します。
通報時には防火ダンパーが閉鎖しない疑いも伝え、消防隊の指示に従います。

空調停止や部分運転の範囲は、建物用途、在館者、外気条件、ダクト構成、代替設備で変わります。
一律に決めず、防火管理者、建物所有者、専門家、必要に応じて所轄行政庁や消防機関と判断します。

空調の故障だけではないんですね。

防火区画の問題として扱います。

どの防火ダンパーと防火区画と空調系統を確認するのか

確認対象は、開放している一台だけではありません。

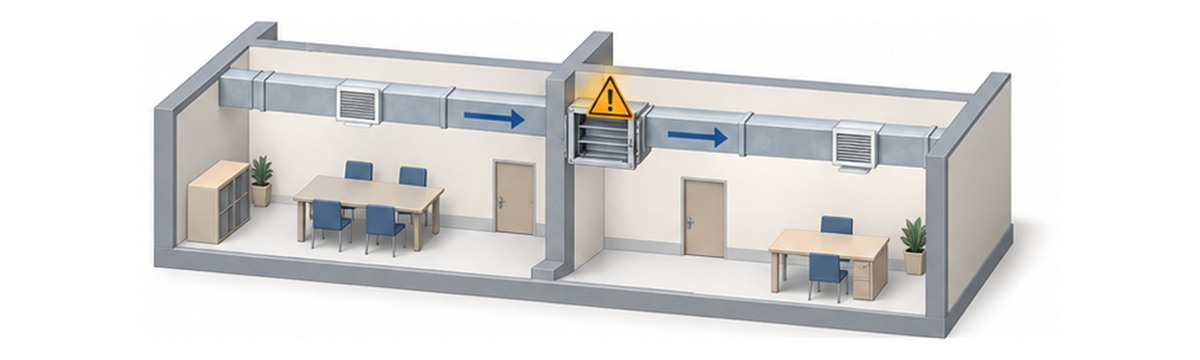

ダンパーがある区画壁、ダクトの上流と下流、同じ空調機につながる室を一組で整理します。

防火ダンパーの設備番号と設置位置
貫通する防火区画の範囲
ダクトの上流側と下流側の使用室
接続する空調機と送風機の運転状態
温度ヒューズや煙感知器との連動方式
同じ区画線にある別の貫通部と防火設備
停止による在館者と重要業務への影響

設備台帳、空調系統図、防火区画図を同じ設備番号で照合すると影響範囲を追いやすくなります。

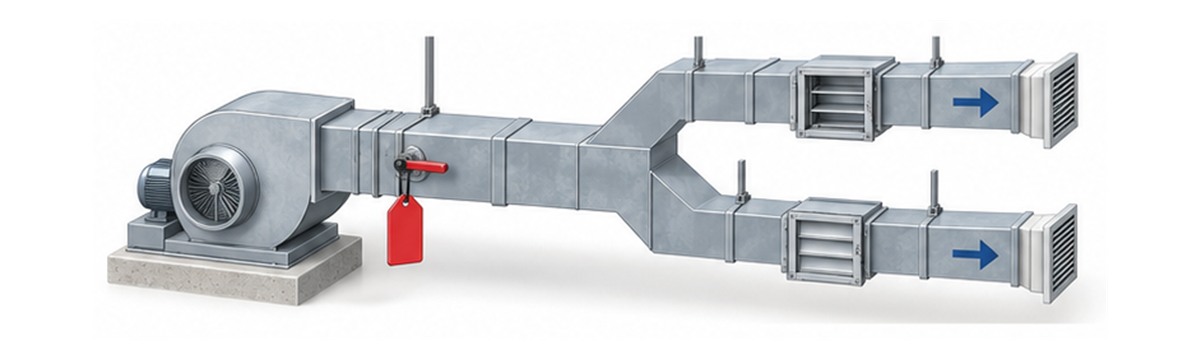

一つの空調機から複数の区画へ分岐している場合、故障箇所だけを止められないことがあります。
系統全体を止めるのか枝管を隔離できるのかを専門家と確認します。

防火ダンパーには、温度ヒューズで閉鎖するものや煙感知器などと連動するものがあります。
外観が似ていても作動方式を決めつけず、図面と銘板と検査記録で照合してください。

ダクト周囲の隙間や防火措置にもひび割れ、脱落があれば、ダンパー単体の問題ではありません。
区画貫通部全体を確認対象へ含めます。

区画図と系統図の両方が要るんですね。

壁と空気の経路を重ねて見ます。

開放状態の発見から専門点検と修理までどう進めるのか

初動は、羽根を動かすことではなく、設備の状態を変えずに影響を止めることから始めます。
運転保留、位置特定、関係者連絡、専門点検、閉鎖確認の順で進めます。

火災と煙と落下物の危険を確認する
対象系統の運転可否を保留して操作を管理する
設備番号と開放状態と周辺損傷を記録する
防火管理者と建物所有者へ影響範囲を伝える
空調設備業者や防火設備の専門家へ連絡する
作動部と連動部と区画貫通部を点検して修理する
閉鎖機能と運転条件を確認して再開を記録する

操作禁止の表示と引継ぎ記録を残すと、交代者が誤って空調を再起動する事故を防げます。

専門点検では、羽根と軸の変形、固着、温度ヒューズ、連動機構、点検口、区画貫通部、空調制御を設備構成に応じて確認します。
原因を特定せずにヒューズだけ交換して終わらせません。

修理後は、正常に閉鎖できることに加え、閉鎖したときにダクト経路を遮断できるかを確認します。
連動する送風機の停止や制御表示も対象です。

復旧まで空調を止めると室温や換気へ影響する場合は、使用室の変更、在館者数の制限、別系統の利用などを検討します。
防火上の安全を損なわない代替措置を専門家と決めてください。

再起動されない引継ぎも必要ですね。

設備と情報の両方を止めます。

羽根を手で閉じれば復旧と思うと何を見落とすのか

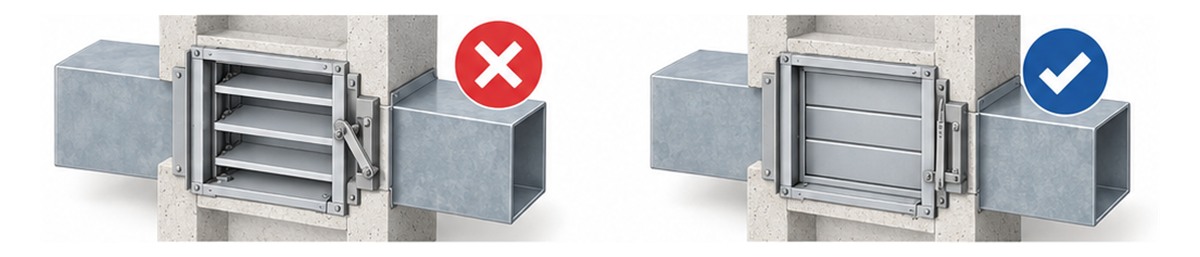

羽根が閉じた見た目だけでは、火災時に自動で作動するか分かりません。
手動で閉じた状態と閉鎖機能が復旧した状態は別です。

羽根が閉じても軸やリンクが変形している
温度ヒューズや連動部が外れている
閉鎖しても羽根の間に隙間が残る
送風機が動き続けて閉鎖を妨げる
同じ区画の別のダンパーも開いている
ダクト周囲の防火措置が損傷している
操作禁止と復旧情報が引き継がれていない

復旧の目的は羽根を動かすことではなく、防火区画を横断する空気の経路を火災時に遮断できる状態へ戻すことです。

閉鎖後に空調を運転して異音がしないだけでは、連動作動の確認になりません。
設備の設計と検査方法に沿って作動を確認します。

地震では、ダクトのずれや吊り材の変形が羽根の動きを妨げる場合があります。
ダンパー本体だけでなく前後のダクトと支持部も確認してください。

復旧記録には、設備番号、発見時刻、原因、修理内容、作動確認、運転再開の判断者を残します。
次回の定期検査で追えるよう、写真と図面位置を一緒に保管します。

閉じた見た目だけでは足りへんのですね。

火災時の作動まで確認します。

明日から防火ダンパーの開放故障にどう備えるのか

災害後に初めてダクト経路を追うと、停止範囲と復旧判断に時間がかかります。
平常時に設備番号、防火区画、空調系統、使用室、連絡先を一枚へ整理してください。

防火ダンパーと点検口へ設備番号を付ける
防火区画図へダクト貫通位置を記す
空調系統図へ使用室と停止範囲を記す
開放故障時の操作禁止と連絡手順を決める
保守業者と建物管理者の連絡先を更新する
空調停止時の代替室と業務制限を決める
点検結果を消防計画とBCPの見直しへ戻す

定期検査の記録と災害後の初動記録を同じ設備番号で管理すると、変化と修理履歴を説明しやすくなります。

建築基準法第十二条の定期報告制度では、対象となる建築設備や防火設備を資格者が検査し、結果を特定行政庁へ報告します。
地震後の巡回は法定の定期検査に代わるものではありません。

内閣府の事業継続ガイドラインは、重要業務と必要な資源を整理し、代替策や復旧手順を準備する考え方を示しています。
空調停止で使えない室と代替場所をBCPへ具体化しておきます。

消防計画では防火管理と自衛消防活動の役割を整理し、BCPでは業務の継続と復旧条件を整理します。
防火ダンパーの異常を誰が報告し、誰が運転を保留し、誰が再開を承認するかを両方へ反映します。

区画図と停止範囲を先に結びます。

初動と復旧が迷いにくくなります。

よくある質問

Q防火ダンパーが開いたままでも空調を運転できますか？

A防火区画と空調系統への影響で判断が変わります。自己判断で再開せず運転可否を保留し、専門家へ相談してください。

Q施設担当者が羽根を手で閉じてもよいですか？

A急な作動や部品落下のおそれがあります。触れずに設備番号と状態を記録し保守業者へ引き継ぎます。

Q温度ヒューズを交換すれば復旧できますか？

A原因が軸の変形、固着、連動不良、ダクトのずれにある場合は交換だけで直りません。閉鎖機能と周辺部まで専門点検してください。

Q故障したまま建物を使い続けられますか？

A用途、区画、在館者、代替措置で判断が変わります。所轄行政庁や消防機関と専門家へ相談し、使用制限と復旧条件を決めてください。

まとめ

✔開放した防火ダンパーを自己判断で動かしません

✔最初に防火区画と空調系統を特定します

✔空調の運転可否を保留して専門家へつなぎます

✔羽根だけでなく連動機構と区画貫通部も確認します

✔手で閉じた見た目だけでは復旧完了にしません

✔閉鎖機能を確認して運転再開の判断者を記録します

✔設備番号と区画図と系統図を平常時に整えます
