BCPで地震後に火災感知器の確認灯が点灯したままなら感知器を外してよいのか｜火災確認と専門点検の手順を解説

地震後の見回りで、天井の火災感知器にある赤い確認灯が点灯したままになっていることがあります。
実火災、煙や熱の残留、感知器の変形、信号回路や受信機の異常など、原因は一つではありません。
火災確認をせず感知器を外す、何度も復旧操作をする、表示だけ見て放置する、といった対応では警戒機能を損なうおそれがあります。
BCPでは火災の有無を最優先で確認する、確認灯と受信機表示を照合する、暫定監視から専門点検へつなぐという順番を決めます。

感知器の赤い確認灯が消えません。
感知器を外してええですか？

表示を保存して火災確認してください。

確認灯だけの異常ですか？

作動入力と信号回路を確認します。

この記事の結論

感知器へ触れる前に火災の有無を確認します
確認灯と受信機の警戒区域表示を照合します
感知器と信号回路への影響範囲を確認します
火気制限と巡回で暫定監視を続けます
感知器・受信機・信号回路の点検結果で業務再開を判断します

▼

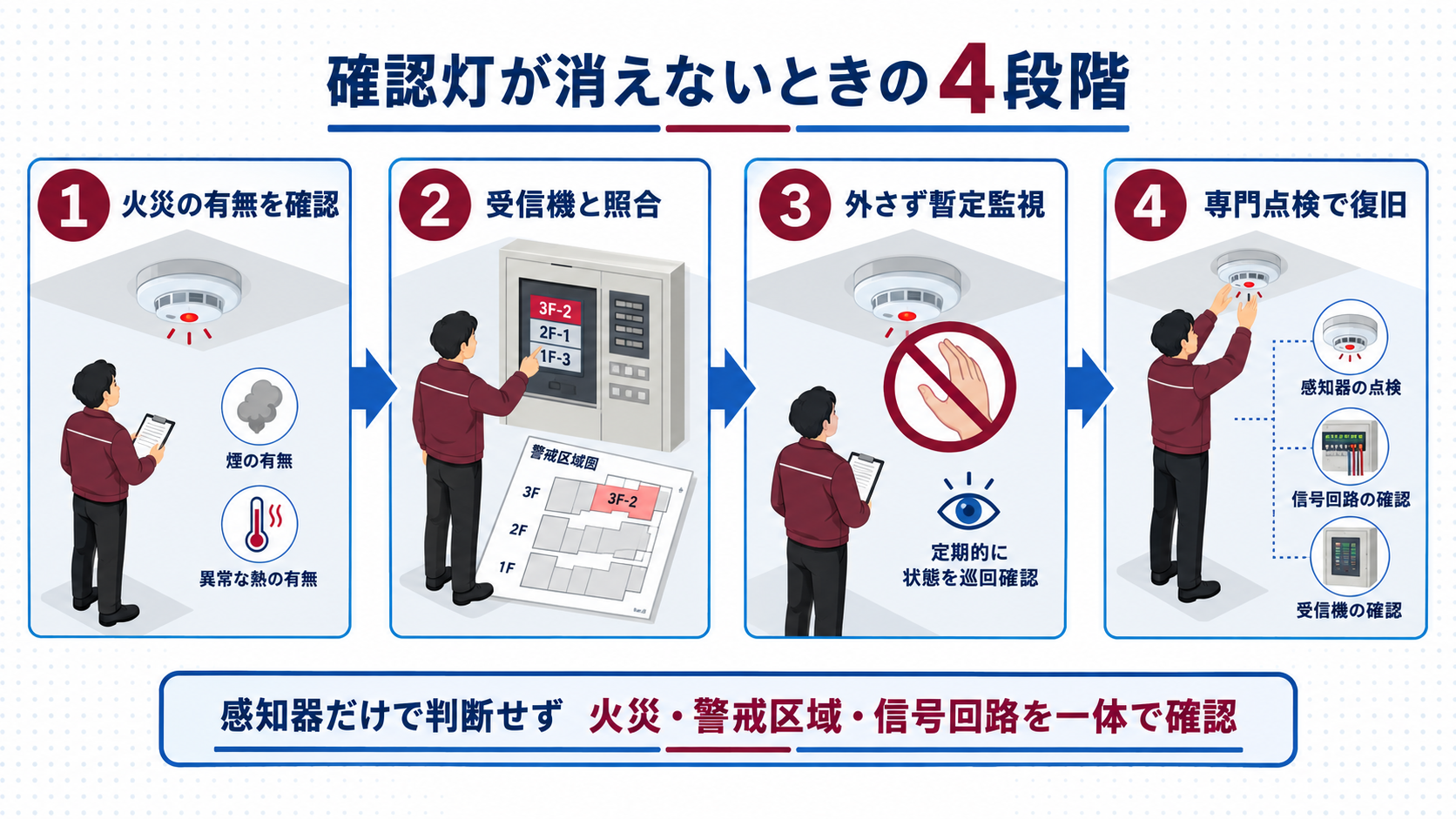

確認灯が消えないときに火災確認から受信機照合と暫定監視と専門点検へ進む4段階のインフォグラフィック

地震後に火災感知器の確認灯が点灯したままなら感知器を外してよいのか

結論からいうと火災の有無と設備状態を確認する前に感知器を外さないでください。
確認灯の継続点灯は、感知器が作動状態にある、受信機が信号を保持している、または感知器や回路に異常がある可能性を示します。

消防庁の「第１１自動火災報知設備点検要領」は、感知器が確実に作動し、警戒区域の表示が適正で、確認灯付感知器では確認灯が正常に点灯または点滅することを確認事項としています。

火災、煙、焦げ臭さ、異常発熱があれば、受信機操作より119番通報、避難誘導、初期消火を優先します。
火災がなくても、表示が残る原因と未警戒の有無が分かるまでは、設備が正常とは判断できません。
初動は火災と煙と熱の有無を確認する、確認灯と受信機表示を記録する、警戒区域と影響範囲を確認するの三つです。

火災表示だけでも初動に影響するんですね。

そうです。
火災確認を先にします。

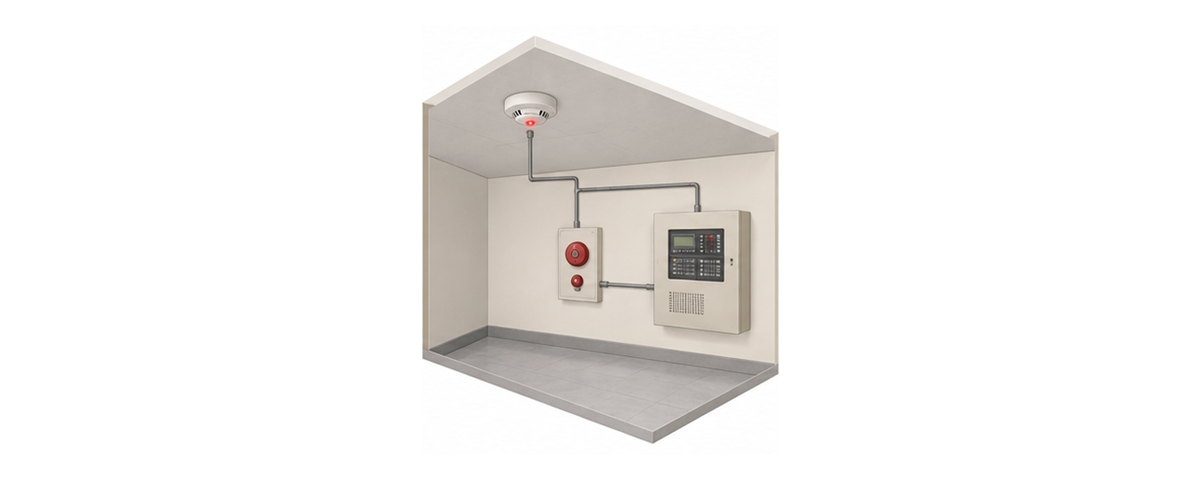

どの感知器と受信機表示と警戒区域を確認するのか

点灯中の感知器だけでなく受信機表示と警戒区域を一組で確認します。
感知器の種別と設置場所、確認灯、受信機の火災灯と地区表示、信号回路図、警戒区域一覧図、直近の点検票を照合してください。

感知器の種別と設置場所
確認灯の点灯または点滅の状態と発見時刻
受信機の火災灯と地区表示装置
該当回路の感知器と発信機の状態
該当回路が受け持つ警戒区域
地区音響や移信などの関連機能
直近の点検記録と異常履歴

受信機は感知器などからの作動信号を受け、火災の発生区域を表示します。
確認灯が点灯していても、実火災、煙や熱の残留、感知器異常、回線異常、受信機側の保持のどれかは確認灯だけで断定できません。
複数棟やテナントがある建物では受信機ごとの監視範囲、信号回路、管理責任者を分けて記録します。

点灯した感知器だけ見ればええと思ってました。

受信機表示と警戒区域も見ます。

発見から火災確認と暫定監視と専門点検までどう進めるのか

確認灯と受信機表示を保存し火災確認と暫定監視を始めてから専門点検へ引き継ぎます。
原因が分からないまま感知器を外したり復旧操作を繰り返したりすると、未警戒を生じさせ、原因確認を難しくするおそれがあります。

火災、煙、焦げ臭さ、異常発熱を確認する
感知器の確認灯と受信機表示を記録する
信号回路図と警戒区域一覧図で影響を確認する
影響区域の火気使用を制限する
受信機の常時監視と巡回員を配置する
表示状態と火災確認記録を消防設備士へ引き継ぐ
感知器と受信機機能の確認結果で再開を判断する

火災や煙がある場合は受信機の前に留まらず、119番通報、避難誘導、初期消火を優先します。
施設担当者が盤内へ触れたり試験を行ったりすると、感電や誤作動、警報停止につながるおそれがあります。
発見から復旧までを一つの時系列にまとめ、暫定措置の責任者と終了条件を明記してください。

感知器へ触れるより先に火災確認を始めます。

ええですね。
常時監視を続けて引継ぎます。

確認灯だけの異常と思うと何を見落とすのか

確認灯の継続点灯は感知器だけでなく信号回路や受信機側にも原因があります。
地震による感知器の変形、煙や粉じんの付着、信号回路の損傷、端子の緩み、受信機側の異常まで切り分けます。

感知器が煙や熱を検知したままになっている
感知器に変形や汚れが生じている
信号回路の端子や配線が損傷している
受信機側で作動信号が保持されている
地区表示や主音響にも異常が併発している
取り外しにより未警戒が生じるおそれがある

消防庁の点検要領は、感知器の確実な作動、適正な警戒区域表示、確認灯の正常な点灯または点滅を一連で確認する考え方を示しています。

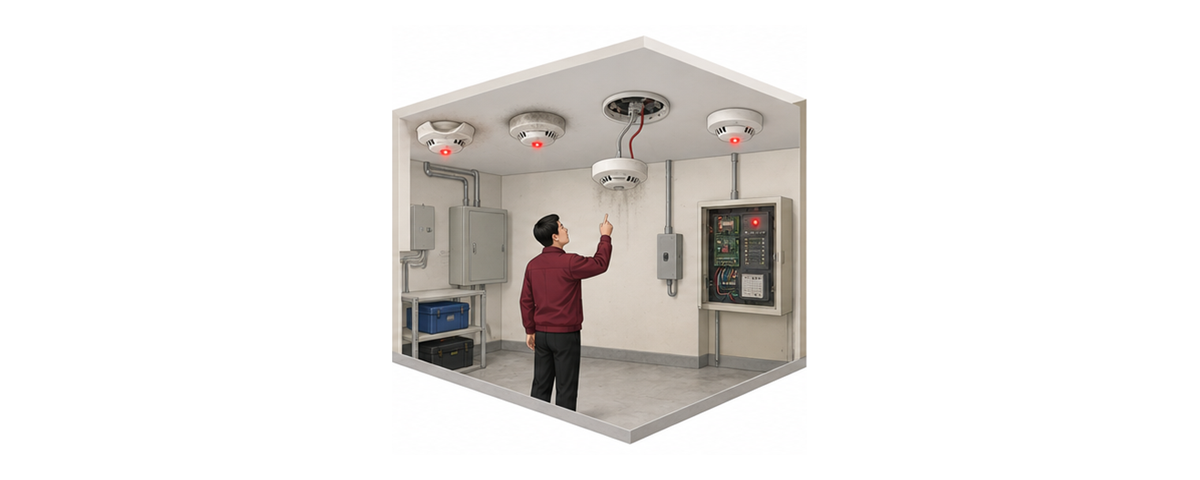

専門点検では感知器、受信機、発信機、信号回路、結線を設備構成に沿って確認します。
その後に火災表示、地区表示、主音響、地区音響、附属装置など必要な機能を一連で確認します。
復旧判断は確認灯と火災表示の正常な復旧、信号回路の確認、監視機能の確認を記録して行います。

感知器だけ見ても原因は分からんのですね。

はい。
感知器と回路と受信機を確認します。

明日から確認灯の継続点灯にどう備えるのか

感知器の平常状態と警戒区域図と暫定監視と連絡先を一枚にまとめます。
内閣府の事業継続ガイドラインは、重要な要素や資源の把握、代替策、教育と訓練、点検と是正を継続する考え方を示しています。

受信機の名称と型式と平常時表示を撮影する
確認灯付感知器の位置と平常状態を記録する
正規の復旧操作と連絡手順を確認する
回路ごとの感知器と警戒区域を図面へ記す
火気制限と巡回による暫定監視を決める
消防設備士や保守事業者の連絡先を複線化する
原因是正と機能確認を含む再開条件を決める

消防計画には火災時の通報、初期消火、避難誘導を、BCPには設備不良時の暫定監視と業務再開判断を整理します。
訓練では実機を無断操作せず、確認灯が点灯したままの状態の写真カードを使って報告から巡回配置まで確認できます。
状態保存、影響確認、火気制限、暫定監視、専門点検、結果受領までを一連の流れで通してください。
訓練後は感知器配置図と警戒区域図、復旧記録の保管場所を更新します。

写真カードなら触らず訓練できますね。

ええですね。
感知器と再開条件まで確認しましょう。

よくある質問

Q火災が見当たらなければ確認灯を無視してよいですか？

A無視できません。別の場所の火災や入力機器・回線の異常も考えられるため、受信機の常時監視と警戒区域の確認を続けます。

Q感知器を一度外して戻してよいですか？

A行わないでください。未警戒や誤復旧を避けるため、状態を保存して専門業者へ連絡します。

Q確認灯だけなら施設担当者が修理できますか？

A盤内作業と原因調査を伴います。設備の構成と資格範囲を確認し、消防設備士等へ依頼してください。

Q復旧完了時は何を記録しますか？

A確認灯、火災灯、地区表示、主音響、感知器、確認者、時刻を残します。業務再開の根拠と一緒に保管します。

まとめ

✔確認灯と受信機表示を保存します

✔感知器を勝手に外さず火災の有無を確認します

✔感知器と警戒区域の影響範囲を確認します

✔火気制限と巡回で暫定監視を続けます

✔感知器と信号回路を調べて専門業者へ復旧を依頼します

✔感知器と監視機能の復旧を確認します

✔点検結果をBCPの再開判断へつなぎます

参考・出典

※本記事は公表されている法令および消防庁、内閣府の資料に基づく一般的な解説です。自動火災報知設備の感知器、受信機、信号回路、点検方法、暫定措置、業務再開条件は建物と機器ごとに異なります。実際の応急対応、操作、修理、点検、営業や業務の再開は管理権原者、防火管理者、消防設備士、消防設備点検資格者、保守事業者、所轄消防署へご確認ください。
