ドレンチャー等の加圧送水装置に付属する装置は定期検査でどこを確認するのか｜圧力計から性能試験装置まで５つのチェックポイントを解説

ドレンチャー等の検査は、散水ヘッドや加圧送水装置本体だけを見れば終わりではありません。
ポンプに付属する圧力計や呼水槽、起動用の装置まで確認して初めて、火災時に確実に作動するかを判断できます。
これらは加圧送水装置の付属装置と呼ばれ、防火設備定期検査業務基準の検査結果表でも独立した検査項目として扱われています。
この記事では圧力計から性能試験装置まで、付属装置の検査で欠かせない５つのチェックポイントを解説します。

加圧送水装置の検査は、以前ポンプ本体と予備電源の話を聞きました。
それで一通り終わりですよね。

いいえ、まだ付属装置が残っています。
圧力計や呼水槽など、ポンプを支える小さな装置たちです。

小さな装置でも点検が必要なんですね。
具体的にはどんな装置があるんですか。

圧力計、呼水槽、起動用圧力スイッチ、逃し配管、そして性能試験装置です。
順番に見ていきましょう。

この記事の結論

圧力計及び連成計はゼロ点と指示値の両方を確認し、圧力を除去した状態と加えた状態の両方で正しい値を示すかを見ます。
呼水槽は常に満水を保っているかを自動給水装置と減水警報装置まで含めて確認します。
起動用圧力スイッチは設定圧力値が設計図書のとおりかを確認し、作動圧力値の試験は関係者への事前連絡が欠かせません。
水温上昇防止用逃し配管は締切運転時のポンプ焼損を防ぐための逃し水量が確保されているかを確認します。
性能試験装置は定格流量での運転試験を通じて、ポンプ本来の性能が維持されているかを確かめます。

▼

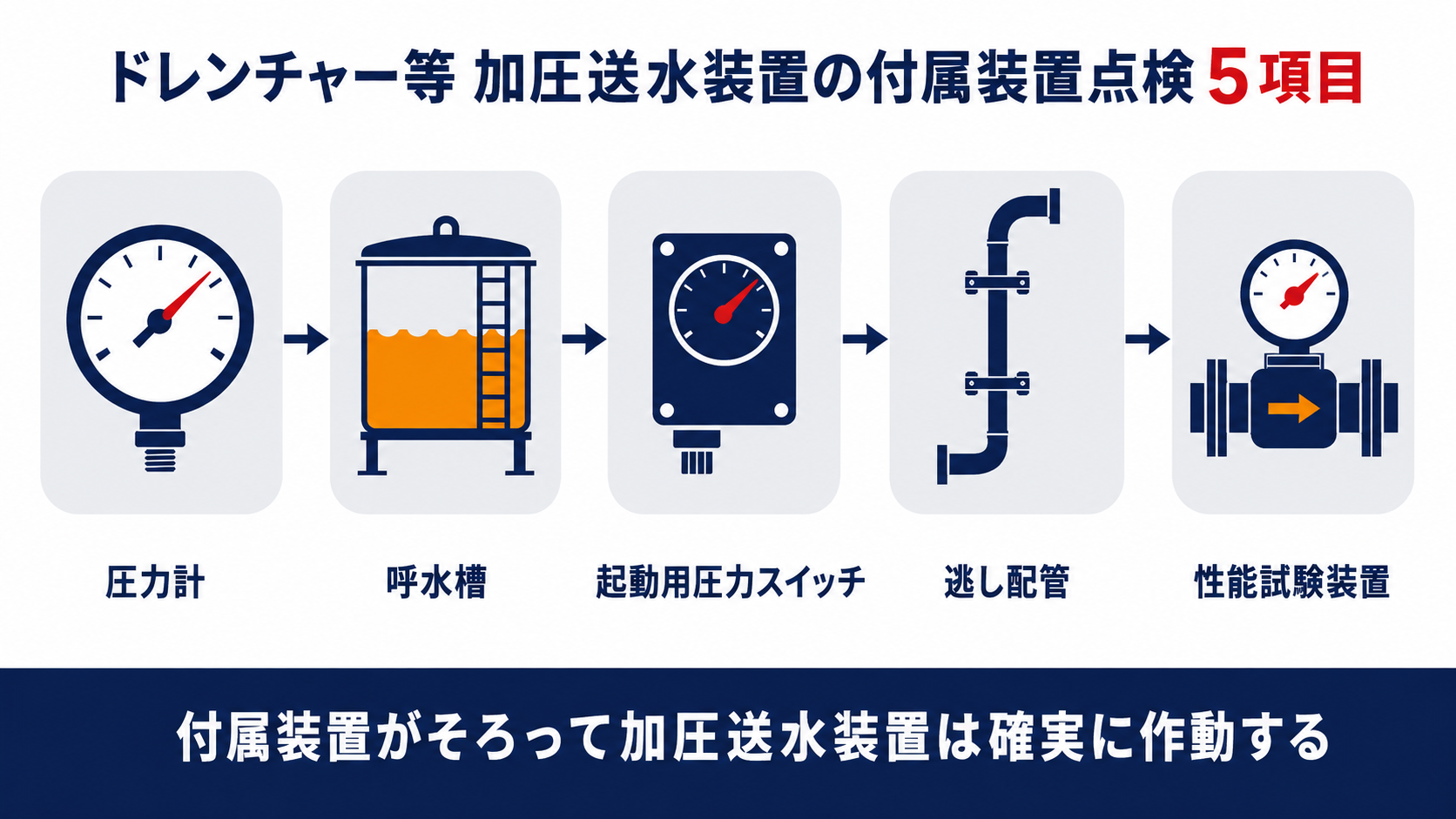

ドレンチャー等の加圧送水装置に付属する圧力計・呼水槽・起動用圧力スイッチ・逃し配管・性能試験装置の点検５項目を示すインフォグラフィック

圧力計と連成計はなぜゼロ点から確認するのか

加圧送水装置には、ポンプの吐出側に圧力計、吸込み側に連成計が取り付けられています。
どちらも数値を示す計器なので、表示そのものが正しいかどうかまで確認する必要があります。

(14)①　加圧送水装置に付属する圧力計及び連成計の状況は、どのような方法で確認するか。

変形、損傷、漏水、著しい腐食等がないかを目視等により確認する。指示値については、取付け配管のコック等を閉止し圧力計及び連成計を取り外すなどして圧力を除去した時にゼロ点を示すか、圧力を加えた時に適正な指示値を示すかを確認する。判定基準は、圧力計又は連成計が損傷していること、正しい指示値を示さないことのいずれかに該当する場合を要是正とする。

圧力計は針が動いているだけでは不十分で、示している数値そのものが正しいかを確認します。
ゼロ点がずれている圧力計は、実際には圧力がかかっていない状態でも数値を示してしまい、異常の見落としにつながります。
確認の際は配管のコックを閉止して圧力計を取り外すなど、圧力を完全に除去した状態を作ってからゼロ点を見るのが手順です。
外観に変形や著しい腐食がある場合は、指示値が正常でも交換を検討する対象になります。
この圧力計の値は、後述する性能試験装置での運転確認にもそのまま使われます。

針が動いていれば正常だと思っていましたが、ゼロ点まで見るんですね。

そのとおりです。
ゼロ点のずれは見た目だけでは気づけません。

呼水槽はなぜ常に満水を保つ必要があるのか

床下水槽方式の加圧送水装置では、ポンプケーシング内を常に水で満たしておく必要があります。
充満していないと、火災時にポンプが起動しても空気を吸い込んで揚水できないおそれがあります。

(14)②　呼水槽及びその付属装置（自動給水装置・減水警報装置・フート弁を含む）の状況は、どのような方法で確認するか。

呼水槽本体は変形、損傷、漏水、著しい腐食等がないか、水量が規定量以上あるかを確認する。自動給水装置は排水弁を開放した場合に自動的に給水を開始し、閉止した場合に給水が停止するかを確認する。減水警報装置は概ね１／２の水量に減水するまでに警報を発すること、水位回復に伴って警報が復旧することを確認する。フート弁は開閉して逆止効果があること、呼水漏斗のコックを開放して連続的に溢水があることを確認する。

呼水槽は単体ではなく、複数の付属機器がそろって初めて機能します。
自動給水装置が正しく働かなければ、日々の蒸発や漏れで水位が下がっても気づけません。
減水警報装置は水位が半分程度まで下がった時点で警報を発する設計になっており、致命的な水切れを防ぐ最後の砦です。
フート弁の逆止効果が失われると、呼水槽の水がポンプ側へ逆流し続けて水位が保てなくなります。
検査では弁類の開閉操作が固くないかも含めて、実際に手で操作して確認します。

警報装置まであるとは知りませんでした。
水位が半分になった時点で教えてくれるんですね。

そうです。
複数の装置が連携して、水切れを防いでいます。

起動用圧力スイッチはどう確認するのか

感知器の作動や手動起動弁の操作で配管内の圧力が低下すると、自動的にポンプを起動させる装置が備わっています。
圧力タンクや圧力スイッチ、圧力計、試験弁からなる「起動用水圧開閉装置」です。

(14)③　起動用圧力スイッチ及び起動用圧力タンクの状況は、どのような点に着目して確認するか。

圧力スイッチは変形、損傷、端子の緩み等がないかを目視等で確認し、設定圧力値が設計図書のとおりであるかを確認する。起動用圧力タンクは変形、損傷、漏水、漏気、著しい腐食等がないか、圧力計の指示値が適正かを確認する。作動圧力値の確認等、機能を確認する場合には、関係者への連絡と各弁類の開閉位置の事前確認を必ず行うこととされている。

起動用圧力スイッチは、配管内の圧力低下を感知してポンプを自動で立ち上げる要の装置です。
設定圧力値が知らないうちに変更されていると、必要な時にポンプが起動しなかったり、逆に不要な起動を繰り返したりする原因になります。
圧力計の指示値がゼロにならない場合は、圧力タンク内に空気だまりや漏気があるサインとして扱われます。
作動試験は実際にポンプが起動する装置なので、関係者への事前連絡と弁類の開閉位置確認が欠かせません。
この確認を怠ると、意図しない放水事故につながるおそれがあります。

設定圧力が変わっているだけで、ポンプが動かないことがあるんですね。

はい、だから設計図書との照合が欠かせません。
数値のズレは見た目では分かりませんから。

水温上昇防止用逃し配管はなぜ必要なのか

ポンプが起動してもすぐに放水に至らず、締切運転の状態が続くことがあります。
このとき水を逃がして循環させ、ポンプ内部の水温上昇を防ぐのが逃し配管の役目です。

(14)④　水温上昇防止用逃し配管の状況は、どのような方法で確認するか。

変形、損傷、著しい腐食等がないかを目視等により確認し、オリフィスに詰まりがなく逃し水量が適正かを確認する。逃し水量は測定可能な場合は測定し、測定が困難な場合は流水があることを確認する。流水量が少ない、又は流れていない場合（目詰まり等）は、オリフィス部の清掃を行い、流水が確保されることを確認する。

締切運転が続くと、ポンプケーシング内の水が羽根車のエネルギーで沸騰するおそれがあります。
消防用設備等の基準では、ポンプ内部の水温上昇限度をおおむね30℃としており、ドレンチャー等の加圧送水装置でも同じ考え方が流用されています。
オリフィスという小さな穴で流量を絞りながら循環させる構造のため、目詰まりが起きやすい部分です。
流水が確認できない場合はオリフィス部の清掃で改善することが多く、いきなり配管交換を考える必要はありません。
この逃し配管が機能していないと、次に説明する性能試験装置での運転そのものにも影響します。

締切運転って、放水しないでポンプだけ動かしている状態のことですか。

そのとおりです。
その間の熱をどう逃がすかが、この配管の役目です。

性能試験装置で何を確認するのか

水幕を形成する防火設備は、検査のたびに実際の区画へ放水するのが難しい場合がほとんどです。
そこでポンプ室内で水を循環させながら性能を確認するのが、性能試験装置の役目です。

(14)⑤　性能試験装置によるポンプ性能の確認は、どのような手順と基準で行うか。

変形、損傷、腐食等がないかを目視等で確認したうえで、ポンプ吐出側の止水弁を閉止し、ポンプを起動して試験弁を全開にし、流量調整弁で定格流量にセットして電流計・電圧計・連成計・圧力計の指示値を確認する。判定基準は、弁類や配管、流量計等に著しい腐食があること、弁類からの漏れで流水が止まらないこと、性能試験の結果ポンプ及び電動機の銘板記載の性能が発揮されていないことのいずれかに該当する場合を要是正とする。

性能試験装置は、実区画に放水せずにポンプの本来の実力を確かめられる仕組みです。
定格流量にセットした状態での電流計・電圧計の指示値は、ポンプ及び電動機の銘板に記載された性能値と突き合わせて判定します。
弁類や流量計に漏れがあると、呼水槽の水位が下がり続けるなど別の不具合として表面化することもあります。
試験はポンプを実際に起動する作業のため、関係者への連絡と弁類の開閉位置の事前確認を必ず行います。
ここまでの圧力計・呼水槽・起動用圧力スイッチ・逃し配管がすべて正常であって初めて、性能試験の結果も信頼できるものになります。

実際に放水しなくても、性能が落ちていないか確認できるんですね。

そうです。
付属装置がすべてそろって、初めて安心できる検査結果になります。
