衛生器具や排水トラップの設置状況は定期検査でどこを確認するのか｜阻集器の種類から通気管の開口部まで５つのチェックポイントを解説

建築設備定期検査の「排水設備」区分には、排水管そのものとは別に、衛生器具・排水トラップ・阻集器・通気管という器具や配管に関する検査事項があります。
これらは排水管本体ほど目立ちませんが、逆流や臭気の侵入、油脂やガソリンによる配管の損傷を防ぐための重要な仕組みです。
とくに排水トラップと通気管は、封水（トラップにたまった水）を保つという同じ目的でひと組になって働いており、片方が欠けるともう片方も機能しません。

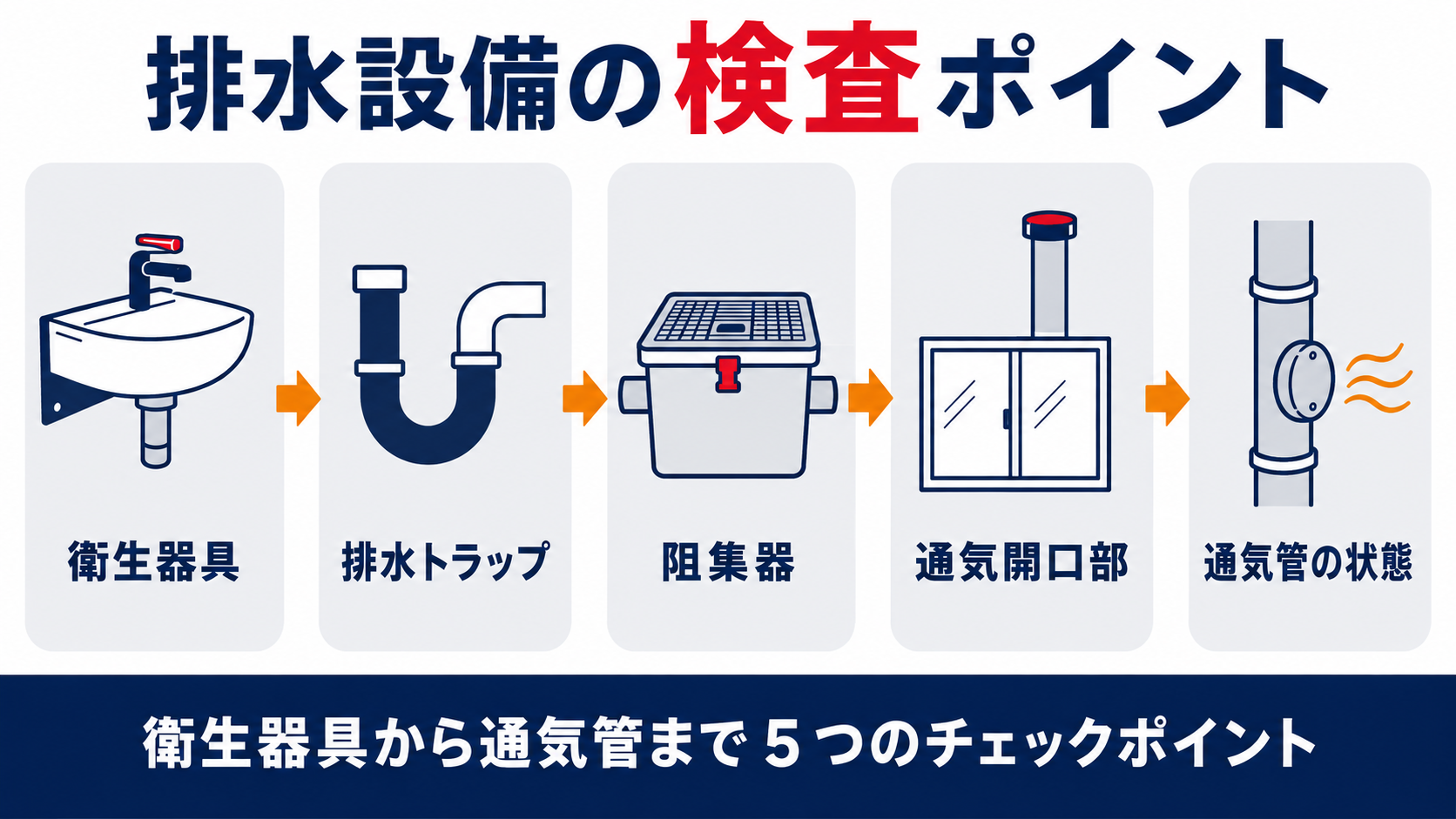

本記事では、この５つのチェックポイントを配管設備定期検査基準書と建築基準法の条文に沿って整理して解説します。

▼

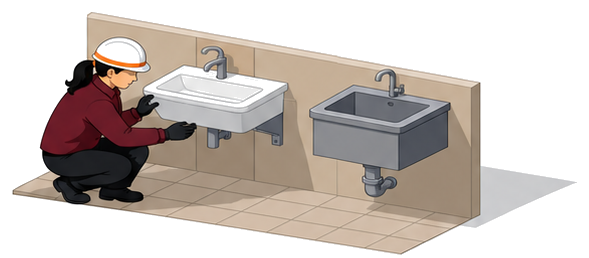

衛生器具の取付けはどんな基準で確認するのか

衛生器具とは、洗面器や流し、トラップなど排水にかかわる器具や金具の総称です。
検査ではまず、これらが確実に固定されているかを確認します。 衛生器具は、逆流防止の措置と堅固な取付けの両方がそろって初めて基準を満たします。
「衛生器具」とは、水を供給する給水器具（給水栓、洗浄弁など）、水受け容器（便器・洗面器類、流し類など）、排水器具（排水金具類、トラップなど）及び付属品の総称です。
施行令第129条の２の４第２項第二号は、水槽や流しなど水を受ける設備に給水する水栓の開口部について、あふれ面と水栓開口部との垂直距離を適当に保つなど、有効な逆流防止の措置を求めています。
検査ではこの逆流防止の措置に加え、衛生器具の取付けが堅固であるか、損傷がないかもあわせて確認します。
ぐらつきや破損を放置すると、水漏れや思わぬ事故につながるおそれがあります。

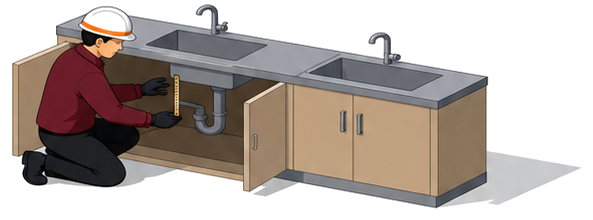

排水トラップの深さや二重トラップはどう判定するのか

排水トラップは、排水管の中の臭気や虫が室内に上がってくるのを防ぐ、いわば水のふたです。
検査では深さや設け方まで、細かく数値で確認します。 排水トラップは、深さと設け方の両方が基準どおりでなければ本来の機能を果たせません。
告示は、雨水排水管（雨水排水立て管を除く。）を汚水排水の配管設備に連結する場合はその雨水排水管にトラップを設けること、同一系統に二重トラップとならないよう設けること、汚水に含まれる汚物等が付着・沈殿しない措置を講ずることの３点をまず求めています。
そのうえで、トラップの深さは５cm以上10cm以下（阻集器を兼ねる場合は５cm以上）とすることも基準です。
利用頻度の少ない場所や乾燥する場所、室内外の気圧差が大きい場所では封水切れが起きやすいため、必要に応じて封水を補給する装置なども検討します。
流し台に蛇腹付きのビニルホースを利用してトラップを形成している事例がありますが、これは正規の排水トラップとは認められません。

阻集器はなぜ種類ごとに設けるのか

阻集器は、油脂やガソリン、土砂など排水管を傷めるおそれのあるものを、あらかじめ分離しておく設備です。
厨房や工場、駐車場など、用途に応じて種類が分かれています。 阻集器は、汚水の質に応じた種類を有効な位置に設けることが基準です。
告示は、汚水が油脂、ガソリン、土砂その他配管設備の機能を著しく妨げ、又は配管設備を損傷するおそれのある物を含む場合に、有効な位置へ阻集器を設けることを求めています。
阻集器には、厨房排水に使うグリース阻集器のほか、オイル阻集器、砂阻集器及びセメント阻集器、毛髪阻集器、洗たく場阻集器、プラスタ阻集器の６種類があります。
汚水から油脂やガソリン、土砂等を有効に分離できる構造で、容易に掃除ができることも判定基準です。

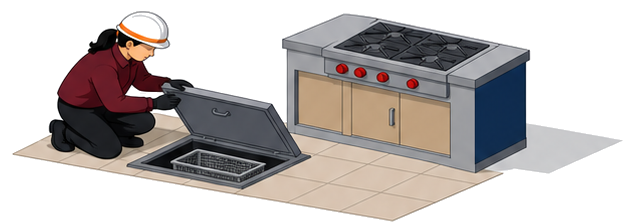

グリース阻集器はバスケット内の厨芥類を少なくとも１日１回、水表面のグリースは１週間に１回、底部の残さの除去と全体の清掃は２〜４週間に１回の頻度で行う必要があります。

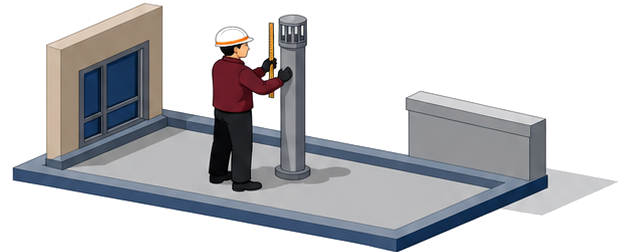

通気管の末端はどこに開放すればよいのか

通気管は、排水トラップの封水を守るために欠かせない配管です。
末端をどこに開放するかにも、細かいルールがあります。 通気管の末端は、直接外気に衛生上有効に開放することが原則です。
末端の開口部が当該建築物や近隣建築物の出入口、窓、換気口、外気取入口などに近接する場合は、これらの開口部より600mm以上立ち上げるか、水平に3.0m以上離すことが求められます。
寒冷地では凍結による閉塞を防ぐため、開口部の口径を75mm以上とし、口径を大きくする場合は開口部より300mm以上下部で行います。
屋上が庭園や物干場として使われている場合は人の背の高さ以上（約２m）に、使われていない場合でも雨水が流入しない高さ（約200mm）に立ち上げ、開口部には防虫網を設けます。
配管内の空気が屋内に漏れることを防ぐ通気弁を使う場合は、気密性能や耐久性能が確認されたものを、床面より１m以上の高所に設置するなどの条件を満たす必要があります。

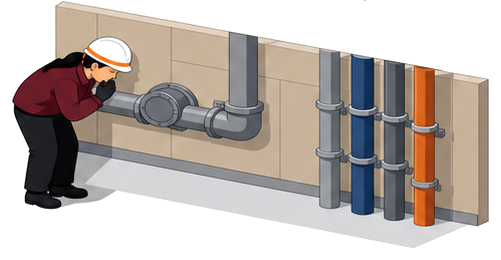

通気管の状態はなぜにおいでも確認するのか

通気管は目で見るだけでなく、においでも状態を確認する珍しい検査項目です。
封水が保たれているかどうかは、においにも表れます。 通気管の検査方法には、目視だけでなく嗅診が含まれています。
告示は、排水槽について通気のための装置以外の部分から臭気が漏れない構造とすることを求めており、通気管についても排水トラップの封水部に加わる圧力と大気圧との差によってトラップが破封しないように設けることを求めています。
汚水の流入によって通気が妨げられていないこと、通気管そのものに損傷がないことも判定基準です。
封水が破れると、排水管内の臭気がそのまま室内に上がってきます。
検査員が現地でにおいを確認する嗅診は、図面だけでは分からない不具合を見つけるための実務上の工夫です。
