地震後、駐車場の泡消火設備を確認すると、流水検知装置の圧力計がゼロを示していました。
漏水が見えなければ、そのまま駐車場を再開してよいのでしょうか。
流水検知装置は、水の流れを捉えて警報や表示へつなぐ重要な部分です。
平常時の記録と異なるゼロ指示なら再開せず系統全体を確認します。
圧力計が、
ゼロを示しています。
再開を保留してください。
通常値との比較が先です。
計器だけを、
交換すればええですか。
圧力スイッチと、
警報まで確認します。
- 通常値と異なるゼロ指示なら駐車場再開を保留する
- 流水検知装置が受け持つ区画を使用制限する
- 圧力計だけでなくバルブ本体と配管を確認する
- 修理後は圧力スイッチと警報の作動まで確認する
- 代替措置と再開承認者をBCPへ決める
▼
地震後に流水検知装置の圧力計がゼロなら駐車場を再開してよいのか
通常の点検記録と異なるゼロ指示なら駐車場を再開しません。
消防庁の点検基準は、流水検知装置の圧力計について指示値が適正で、装置の機能が正常であることを確認するよう示しています。
ゼロという数字だけで故障原因までは決められません。計器の不良だけでなく、バルブの状態、漏れ、配管内圧力の低下などを切り分ける必要があります。設計図書と平常時の記録を基準に判断してください。
地震後に急に指示が変わった場合は、施設担当者がバルブを操作したり計器をたたいたりしません。現状を保って専門点検へつなぎます。
ゼロだけで、
原因は決められへんのですね。
はい。
記録と系統を照合します。
どの型式と警戒範囲を確認対象にするのか

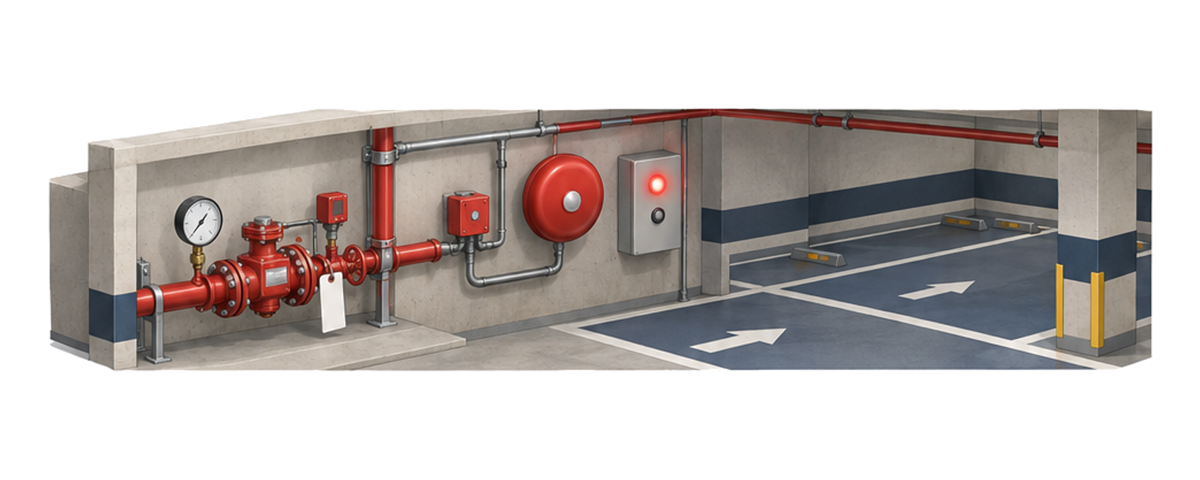

流水検知装置から警報と放射区域までを一つの系統で確認します。
特定駐車場用泡消火設備には複数の方式があり、予作動式では流水検知装置の二次側配管圧力も点検項目になります。
- 流水検知装置の識別番号と担当区画
- バルブ本体と附属品と圧力計
- リターディング・チャンバーと排水
- 圧力スイッチと音響警報と表示装置
- 減圧警報装置と制御盤の表示
点検基準は、圧力スイッチの設定圧力値が設計図書のとおりで、作動圧力値が適正であることも求めています。計器の指示と設定値を混同しないでください。
同じ駐車場に複数の流水検知装置がある場合は、識別番号と警戒範囲を図面で照合します。ゼロを示した一台だけの問題と決めつけないことが大切です。
圧力計だけ見ても、
足りへんのですね。
警報と担当区画まで、
一つにして見ます。

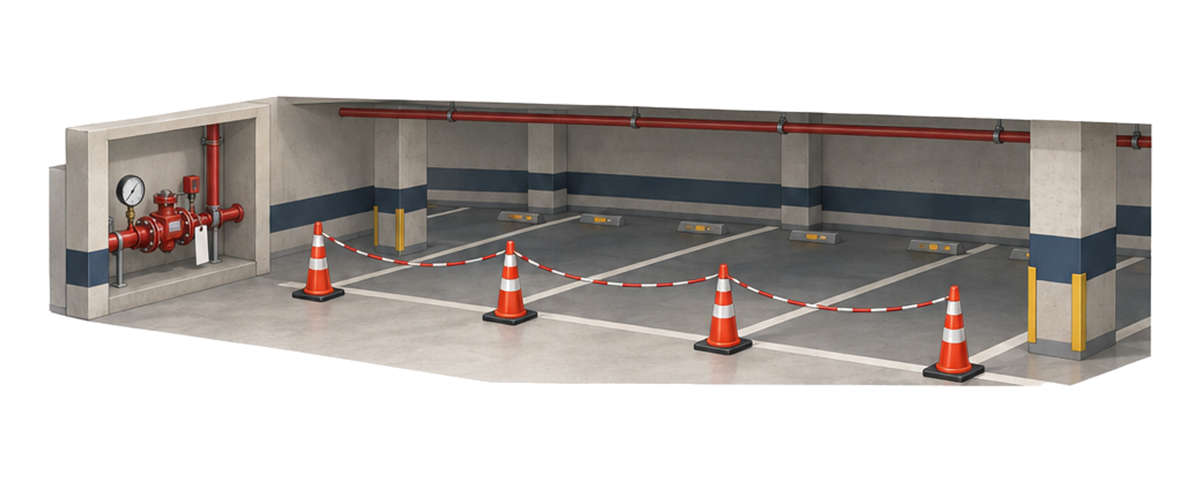

発見から使用制限と専門点検までどう進めるのか
発見者がバルブや圧力スイッチを操作する必要はありません。まず火災や泡放射の有無を確認し、装置周囲と影響する駐車区画を管理します。
- 火災や泡放射が発生していないかを確認する
- 圧力計の指示と直前の点検記録を照合する
- 装置周囲と担当する駐車区画を使用制限する
- バルブやスイッチへ触れず外観と表示を記録する
- 防火管理者、設備責任者、専門業者へ連絡する
- 影響する放射区域の代替措置を決める
- 所轄消防署への連絡が必要か確認する

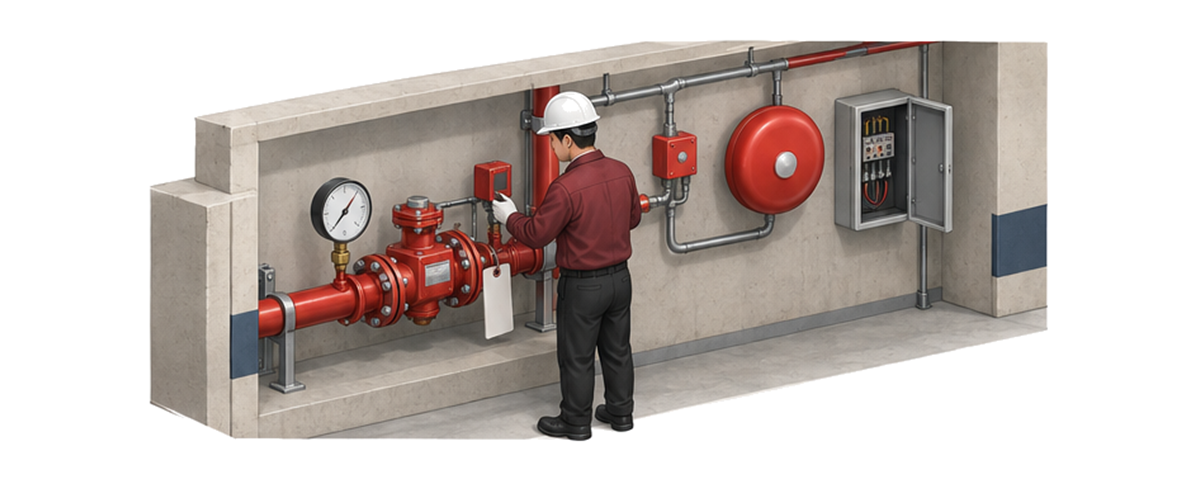

専門担当者は、流水検知装置の本体、附属品、圧力計、リターディング・チャンバー、圧力スイッチ、警報表示まで確認します。漏水や配管変形がある場合は、立入管理と流出防止も同時に扱います。
点検中は、火気制限、巡回、駐車区画の使用制限などを検討します。消防用設備の代替措置は、所轄消防署と専門業者へ相談し、施設だけで決め切らないことが重要です。
操作はせず、
記録して引き継ぎます。
それで十分です。
安全な引継ぎを優先します。
圧力計だけ交換すればよいと思うと何を見落とすのか
圧力計の交換だけで流水検知装置が正常とは判断できません。
地震の力は計器だけでなく、バルブ本体、附属配管、端子、排水部にも加わっています。
消防庁の点検基準では、本体の漏れや変形と圧力計の指示と機能をまとめて確認します。圧力スイッチ、音響警報装置、表示装置、減圧警報装置にもそれぞれ点検項目があります。
- 圧力計を替えても配管の圧力低下が残っている
- バルブ本体や附属品に漏れや変形がある
- 圧力スイッチの設定値や作動値がずれている
- 警報や表示が正常に働かない
- 担当区画の起動性能を確認していない
復旧判断には、原因の特定、必要な修理、適正な指示値、スイッチの作動、警報表示、担当区画の確認が必要です。新品の圧力計へ替えた事実だけで再開を決めないでください。
計器を替えただけでは、
終われへんのですね。
はい。
警報確認までが復旧です。
明日から流水検知装置の復旧手順をどう確認するのか

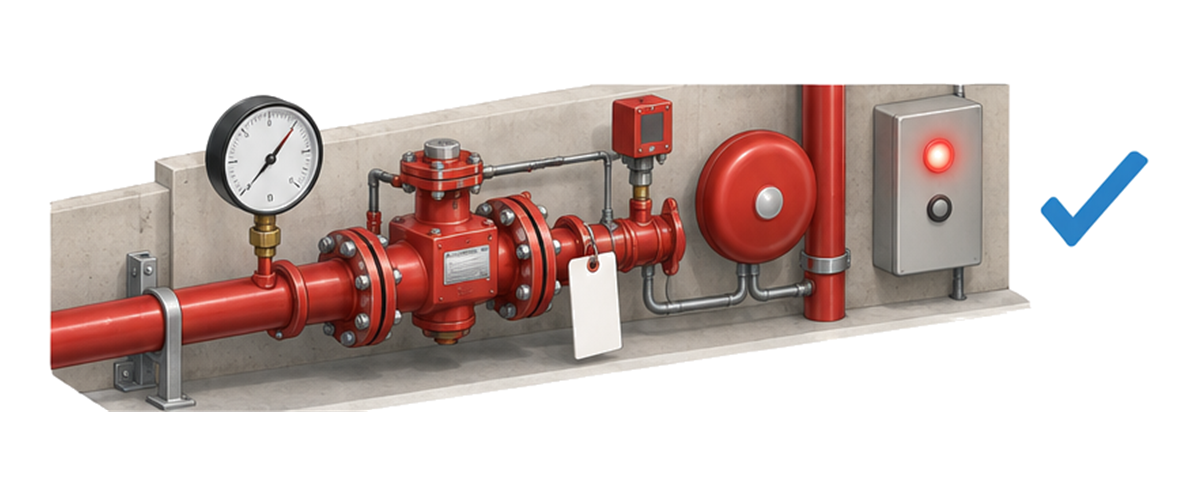

流水検知装置の平常値と再開保留条件を一枚へまとめます。
平常時に識別番号、担当区画、圧力の記録、連絡先を確認しておくと、災害直後の判断で迷いません。
- 設備図と放射区域図を用意する
- 流水検知装置の識別番号と担当区画を記入する
- 圧力計の平常時の指示値と点検日を記録する
- 異常指示時の使用制限と代替措置を決める
- 防火管理者、設備責任者、専門業者の連絡順を決める
- 圧力スイッチと警報の確認手順を決める
- 修理、機能確認、再開承認を設備台帳へ残す
消防法第１７条の３の３に基づく定期点検に加え、災害直後の確認を同じ台帳へ残すと、ゼロ指示の発見から系統復旧までの経過を追えます。
誰が使用を制限し、誰が代替措置を決め、誰が点検し、誰が再開を承認するかまでBCPへ書き込みます。内閣府の事業継続ガイドラインが示す教育、訓練、点検、改善にもつなげてください。
平常値まで、
先に残すんですね。
比較できる記録が、
再開判断の材料になります。
よくある質問
まとめ
流水検知装置は、水の流れを検知して警報や表示へつなぐ重要な設備です。圧力計だけを交換しても、正しく作動する状態へ戻ったとはいえません。

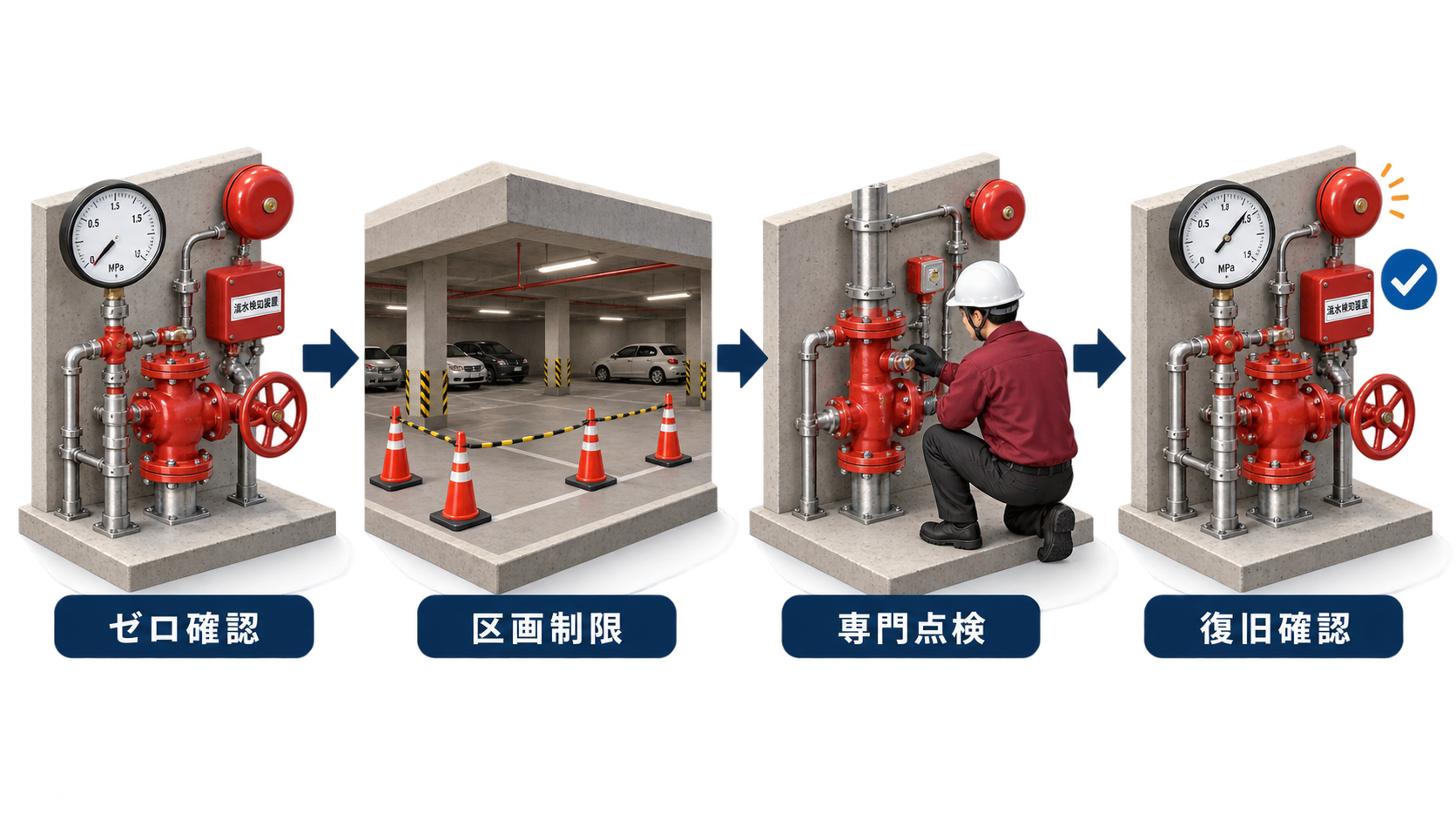

再開を保留する、担当区画を管理する、監視系統を点検するという順序をBCPへ組み込み、災害後も現場が迷わないようにしてください。
ゼロ指示を見つけたら再開せず、
専門点検へつなぎます！
使用制限と復旧条件まで決めましょう。
