BCPで地震後に不活性ガス消火設備の噴射ヘッドが変形していたら区画を使ってよいのか｜誤放出防止と復旧判断を解説

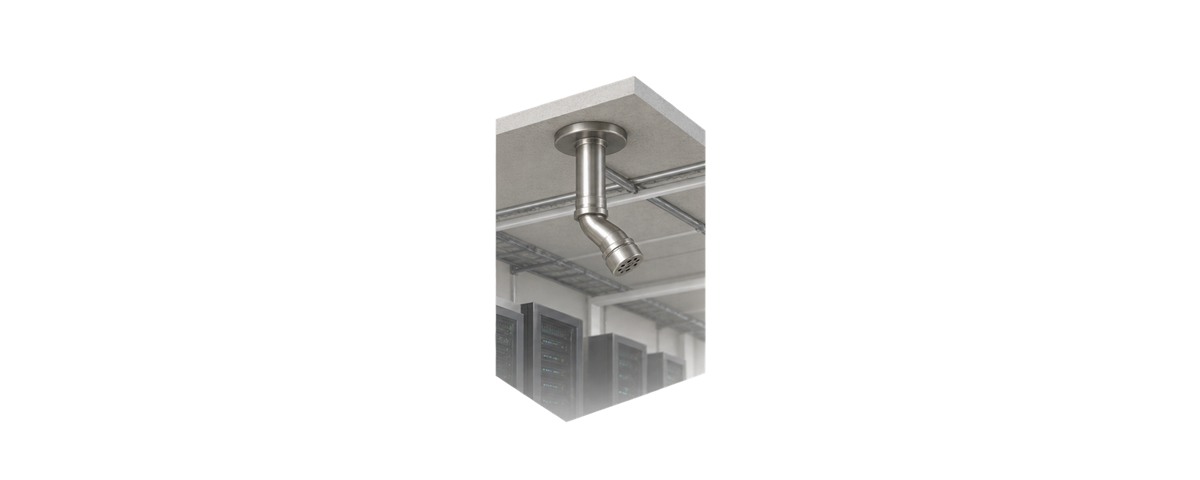

地震後のサーバー室で、天井の噴射ヘッドが斜めに曲がっていました。
元の向きへ手で戻したくなりますが、外見だけ整えて防護区画を再開するのは危険です。
取付け部や配管にも力がかかり、消火剤を必要な範囲へ放射できない可能性があります。
変形した噴射ヘッドには触れず、区画への入室と設備操作を保留します。

噴射ヘッドが少し曲がっています。

その場で戻さず使用保留にします。

機器が動いていれば入室できますか。

防護区画と設備全体を確認して決めます。

この記事の結論

噴射ヘッドが変形していたら防護区画への入室と設備操作を保留します
施設担当者が手で曲げ戻したり分解したりしません
噴射ヘッド、配管、選択弁、制御盤を系統で確認します
使用保留中は立入管理と代替の火災監視を実施します
専門点検で取付け状態と放射機能を確認して区画を再開します

▼

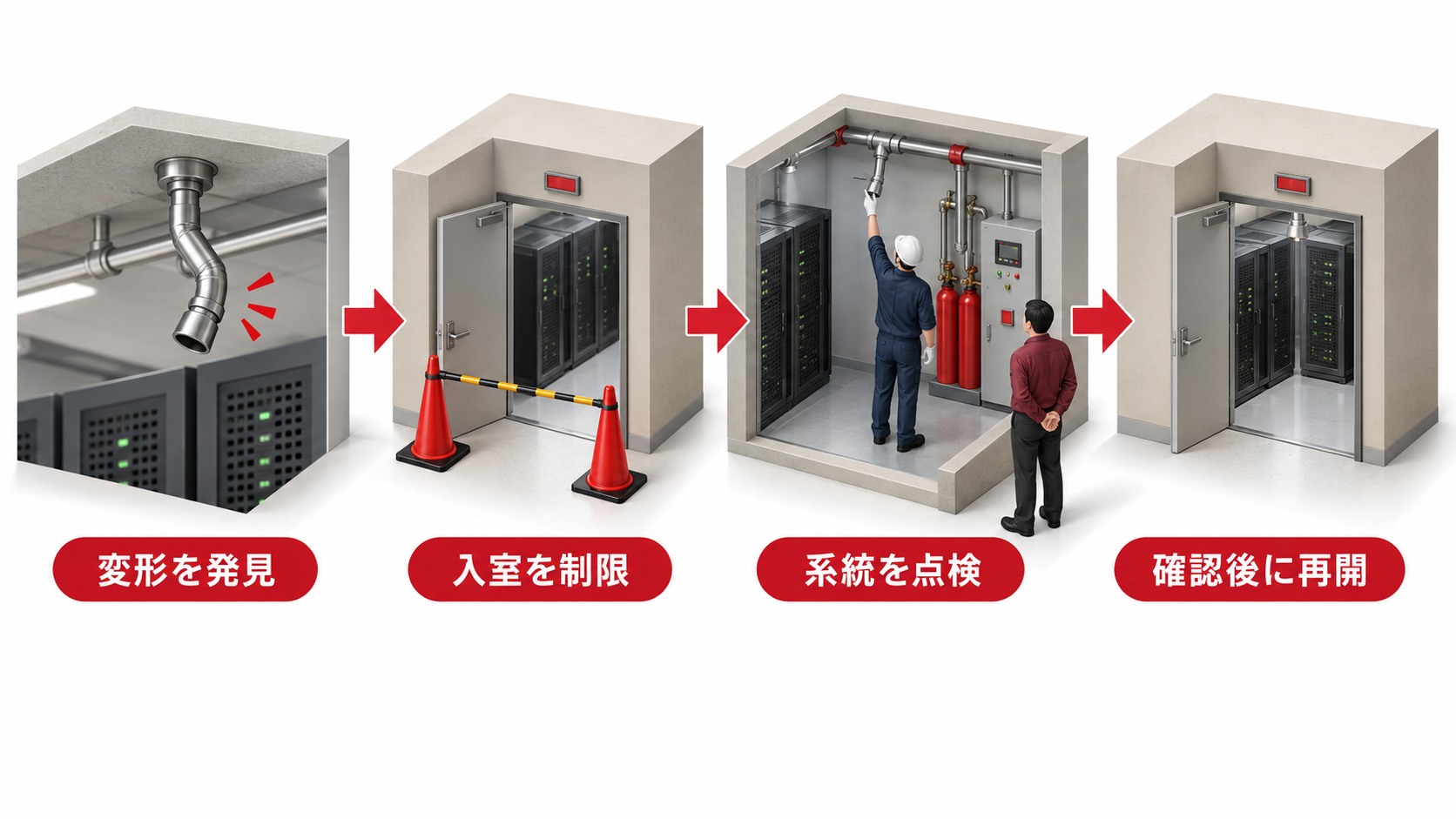

噴射ヘッドの変形を発見して使用保留と区域確認から専門点検と復旧確認へ進む横長インフォグラフィック

地震後に噴射ヘッドが変形していたら防護区画へ入ってよいのか

結論からいえば、防護区画への入室と設備操作をいったん保留します。
正しい向きと取付け状態で消火剤を放射できるか確認できないためです。

総務省消防庁の不活性ガス消火設備の点検基準と点検要領は、噴射ヘッドについて変形・損傷がないこと、取付けが正常であること、周囲に消火剤の放射を妨げるものがないこと、機能が正常であることを確認する構成です。

まず火災、ガス放出表示、異臭、落下物など別の危険がないかを区画外から確認します。
異常があれば避難と１１９番通報を優先し、防護区画へ人を入れず扉を開けません。

火災がない場合も、曲がった部分を手で戻したり工具を掛けたりしないでください。
ねじ部や配管の亀裂を広げるおそれがあり、誤放出や配管損傷につながる可能性があります。

設備番号、階、防護区画、変形方向、周囲の衝突跡、発見時刻を外側から記録します。
触る前の状態を残して専門業者へ引き継ぐことが復旧の出発点です。

曲がった向きのまま記録するんですね。

触らず区域を区切るのが先です。

どの設備と防護区画を使用保留にするのか

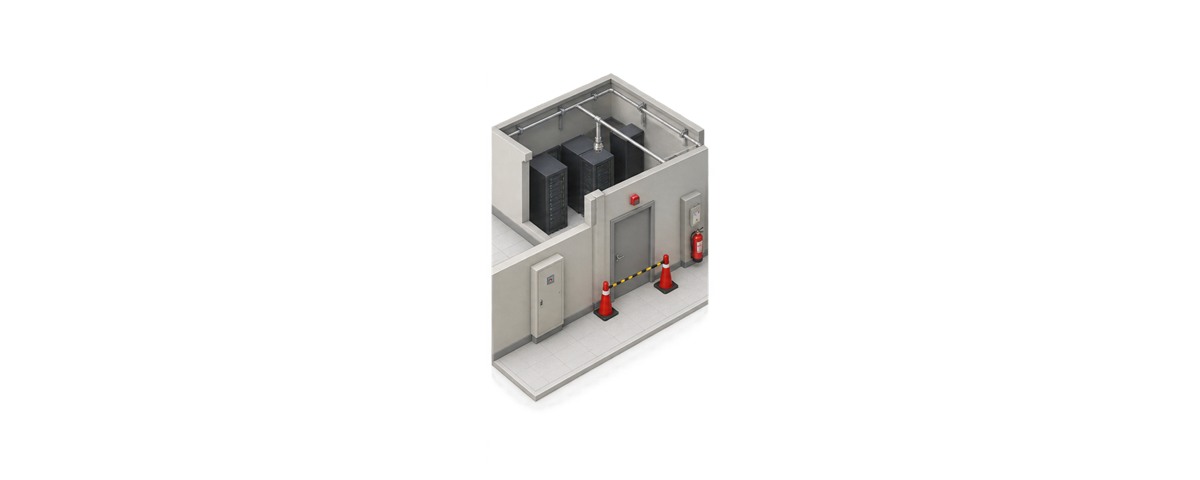

確認対象は、曲がった一個の噴射ヘッドだけではありません。
同じ防護区画の噴射ヘッドと配管を一つの系統として確認します。

消防法施行令第十六条は一定の防護区画などに不活性ガス消火設備等を設ける基準を定め、消防法施行規則第十九条は不活性ガス消火設備の技術上の基準を定めています。消防法第十七条は、関係者に消防用設備等を技術上の基準に従って維持することを求めています。

不活性ガス消火設備には、区画全体へ放射する全域放出方式、対象物へ直接放射する局所放出方式、ホースで放射する移動式があります。
この記事では主にサーバー室などを守る全域放出方式の固定式噴射ヘッドを想定します。

図面と点検票で、ヘッド番号、防護区画、貯蔵容器、選択弁、配管、制御盤、起動装置、音響警報装置までを追います。
同じ配管に見える隣のヘッドが別区域の場合もあるため、目視だけで範囲を決めません。

変形したヘッドの周辺に、配管のずれ、支持金具の緩み、天井材の亀裂、物品の接触跡がないかも確認します。
原因を断定せず、区画外から見えた事実を記録してください。

一個だけ見ればええわけやないんですね。

防護区画と系統をセットで見ます。

誤放出を避けながら何を確認するのか

対応は、ヘッドの交換だけで終わりません。
発見、区域制限、系統確認、専門点検、復旧確認の順に進めます。

火災や放出表示の有無を区画外から確認する
設備番号、階、区画、発見時刻を記録する
防護区画への入室と設備操作を保留する
図面で噴射ヘッドと関連する設備系統を特定する
専門業者が配管支持部と制御系統を確認する
使用保留中の火災監視と初期消火体制を決める
機能確認と復旧記録を終えて区画を再開する

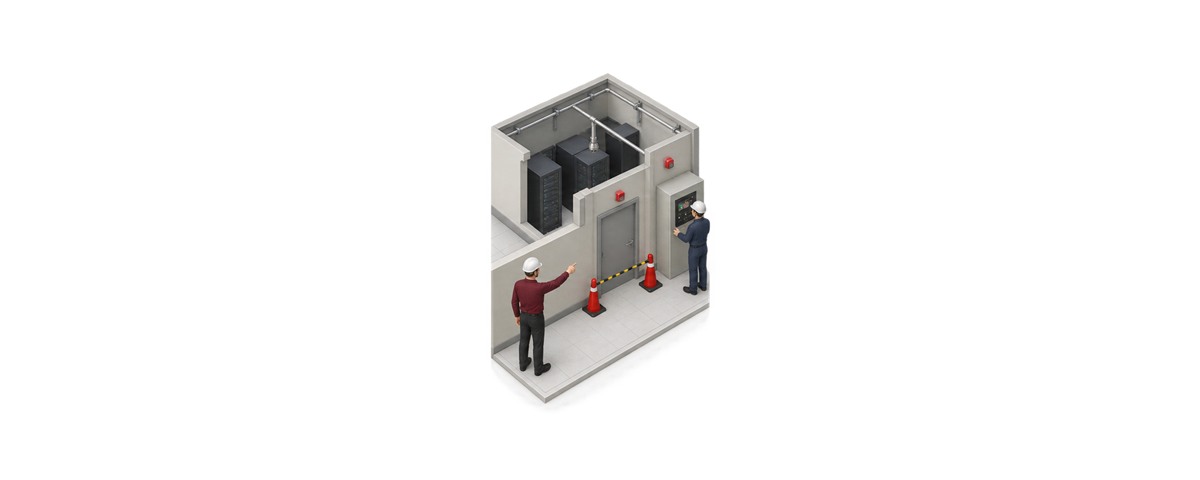

区画を閉めるときは、避難経路、消防隊の進入路、他設備の操作場所をふさがないようにします。
コーンを置くだけで対応完了にせず担当者と見直し時刻を決めてください。

専門業者には、発見時の記録、設備図、直近の点検票、地震後の警報や表示の有無を渡します。
噴射ヘッドだけでなく起動装置や選択弁を含む系統を確認する依頼にします。

復旧時は、交換や再取付け後の外観だけでなく、必要な確認方法で機能を確かめます。
点検結果と使用再開した区域を設備台帳とBCPへ反映して完了です。

交換しただけでは終わらないんですね。

機能と記録まで戻して復旧です。

少しの変形でも見落とせないのはなぜか

噴射ヘッドの傾きが小さく見えても、影響が外観の範囲に収まるとは限りません。
向き、噴口、取付け部、配管を分けて確認します。

消防庁の点検要領は、噴射ヘッドについて変形・損傷の有無、取付け状態、消火剤の放射を妨げる周囲の障害、機能を確認します。目視だけで機能を断定する構成ではありません。

消防庁告示は、噴射ヘッドに使用時の機能へ影響する変形や損傷が生じないことを求めています。
向きや噴口が変わると、設計した放射性能を確保できない可能性があります。

曲がった原因が配管の変位なら、天井内のねじ接続や支持部にも力が伝わっています。
見えている部分だけを曲げ戻すと隠れた損傷を残すおそれがあります。

反対に、ヘッド周囲へ看板、ケーブル、養生材などが後から設置され、消火剤の放射を妨げることもあります。
形が正常でも周囲の障害があれば同じ区域を見直す必要があります。

見た目が戻っても安心できませんね。

取付けと放射機能が判断材料です。

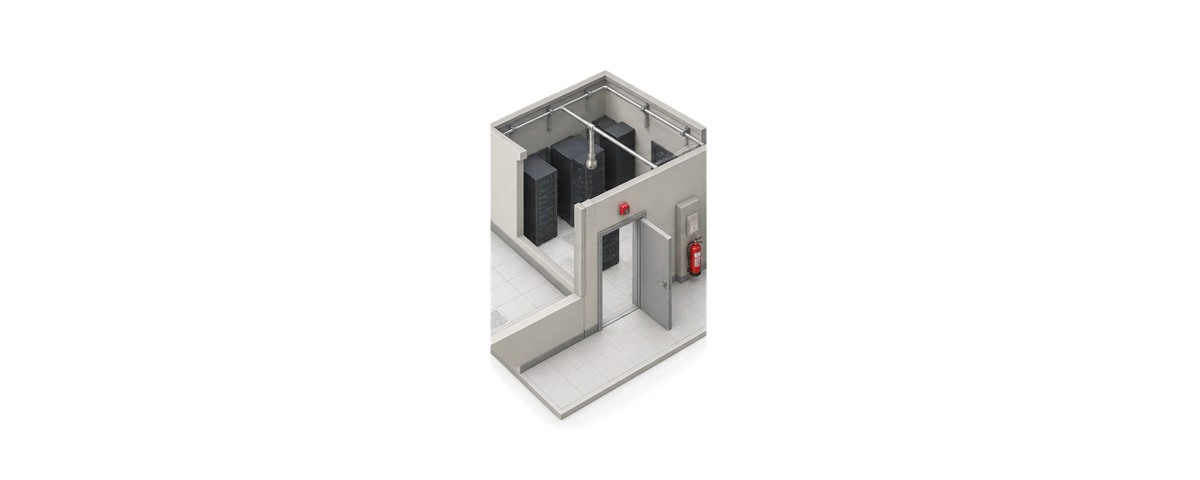

明日から復旧手順をどう整えるのか

発災後に系統を調べ始めると、入室制限と業務移転の範囲が決まりません。
平常時に設備番号、区画図、代替措置、連絡先を一枚へ整理します。

噴射ヘッドと防護区画へ共通の設備番号を付ける
貯蔵容器、選択弁、配管、制御盤との系統を図面へ記す
区画への入室を止める条件と解除責任者を決める
代替の火災監視と初期消火の担当を決める
噴射ヘッドの周囲へ物を置かないルールを共有する
専門業者と所轄消防署の連絡先を更新する
地震後点検から区画再開まで訓練する

設備番号は、天井の噴射ヘッド、平面図、異常票で同じ表記にします。
夜間の担当者でも対象区域を特定できる状態にしてください。

法定点検の記録は、地震前後の状態を比較する資料になります。
取付け状態と周囲障害の写真を継続記録すると変化を追いやすくなります。

内閣府の事業継続ガイドラインは、初動対応として建物・設備の被害確認と二次災害の防止を示しています。
設備停止中の入室制限と代替の火災監視をBCPへ具体化しましょう。

区域番号を図面と現場でそろえます。

代替の火災監視まで確認しましょう。

よくある質問

Q噴射ヘッドを手で元の向きへ戻してよいですか？

Aねじ部や配管に損傷が隠れている可能性があります。触らずに記録し、専門業者へ取付け状態と機能の確認を依頼してください。

Q変形が一個だけなら防護区画全体を閉めますか？

A必要な制限範囲は防護区画と他の被害で変わります。図面と専門点検の結果で影響区域を判断します。

Q交換後は外観確認だけで再開できますか？

A外観だけでは放射機能を断定できません。取付け部、配管、周囲障害を確認し、必要な方法で機能を確認してから再開します。

Q使用保留中はどんな代替措置が必要ですか？

A防護区画の制限、火気管理、代替の火災監視と初期消火器具、巡回、消防隊への情報共有を検討し、所轄消防署と専門業者へ状況を共有してください。

まとめ

✔変形した噴射ヘッドの影響区域は使用保留にします

✔施設担当者が手で曲げ戻したり分解したりしません

✔同じ防護区画と設備系統を一式で確認します

✔取付け部、配管、支持部の隠れた損傷を確認します

✔消火剤の放射を妨げる周囲の障害も取り除きます

✔停止中は入室制限と代替の火災監視を実施します

✔専門点検と記録更新後に影響区域を再開します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。地震後に不活性ガス消火設備の噴射ヘッドが変形している場合は、施設担当者だけで曲げ戻さず、防護区画へ立ち入らない状態で設備番号、表示、取付け部を記録して専門業者へ確認してください。火災時は通報と避難を優先し、消防隊へ異常のある設備と区画を伝えてください。個別の入室制限や施設再開の判断は、設備の仕様と被害状況に応じて所轄消防署や専門家へご確認ください。
