非常電源専用受電設備の配電盤はなぜ専用と共用に分かれるのか｜表示事項と判別措置を解説

消防用設備等の非常電源には、低圧で受電する非常電源専用受電設備の配電盤や分電盤が使われます。
この配電盤や分電盤には、非常電源だけで使う専用のものと、他の回路と共用のものがあります。
共用にする場合は、表示や判別のための決まりを満たさなければなりません。
配電盤や分電盤に何を表示し、どう判別できるようにするかを正しく理解しておく必要があります。

うちの分電盤、非常電源の回路とふつうの照明回路が同じ箱に入っているみたいなんです。
これって大丈夫なんでしょうか。

共用の配電盤ですね。
設置場所ではなく、表示と判別の仕方に決まりがあるんです。

うちの機械室の配電盤がどちらに当たるのか、確認する方法が知りたいです。

表示を見れば分かりますよ。
まずは専用と共用の違いから見ていきますね。

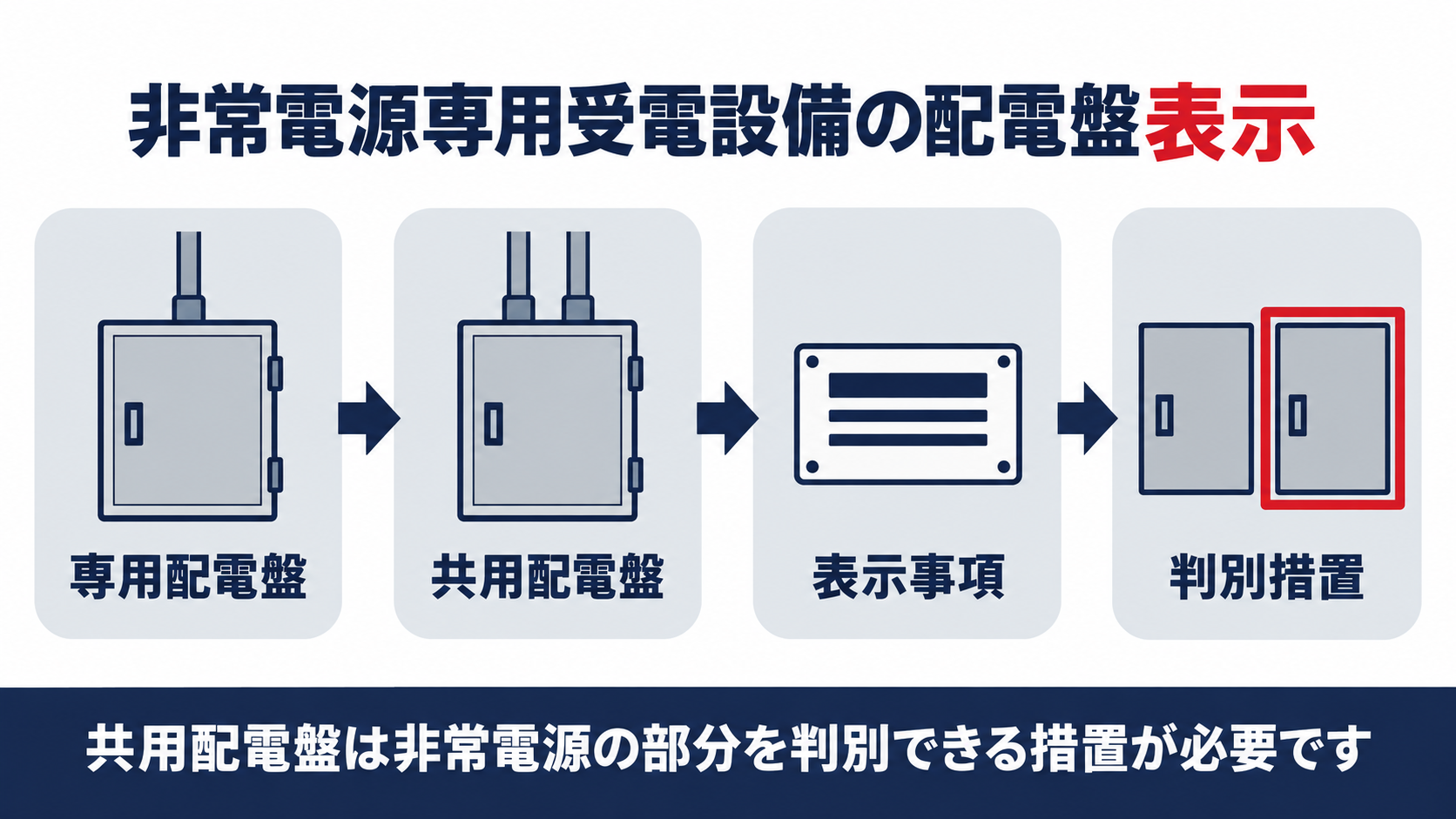

この記事の結論

低圧で受電する非常電源専用受電設備の配電盤・分電盤には、専用配電盤と共用配電盤という区分があります。
共用配電盤・共用分電盤にあつては、非常電源に係る部分と他の電源回路に係る部分を容易に判別できる措置が必要です。
キャビネットには製造者名や製造年など７つの事項の表示をしなければなりません。
非常電源回路の配線用機器にも、耐熱型である旨などの表示が必要です。
埋込式か露出式かの別は、第一種配電盤等だけに表示が求められます。

▼

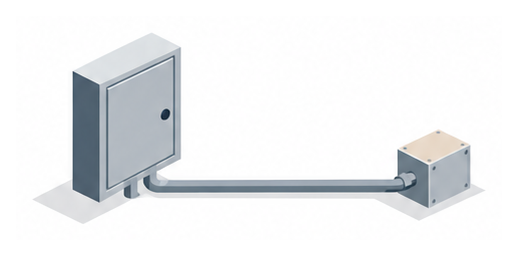

非常電源専用受電設備の配電盤はなぜ専用と共用に分かれるのか

低圧で受電する非常電源専用受電設備には、配電盤や分電盤が使われます。
消防庁告示は、この配電盤や分電盤の種類をいくつかに分けています。

配電盤及び分電盤の基準（昭和56年12月22日消防庁告示第10号）第二　第一種配電盤等及び第二種配電盤等の種類は、次のとおりとする。一　専用配電盤　非常電源専用の開閉器、過電流保護器、計器その他の配線用機器及び配線並びにこれらを収納する箱（以下「キヤビネット」という。）から構成されたもの　二　共用配電盤　非常電源回路と他の電源回路と共用の開閉器、過電流保護器、計器その他の配線用機器及び配線並びにキヤビネットから構成されたもの（略）

配電盤や分電盤は、非常電源専用のものと、他の回路と共用のものに分かれます。
専用配電盤や専用分電盤は、非常電源専用の開閉器や過電流保護器だけで構成されたキャビネットです。
共用配電盤や共用分電盤は、非常電源回路と他の電源回路の機器を同じキャビネットに収めたものを指します。
分電盤についても、専用分電盤と共用分電盤という同じ区分があります。
どちらを選ぶかは施工者の判断ですが、共用にする場合はこのあと見ていく決まりを守らなければなりません。

うちの箱は非常電源と照明が一緒に入っているので、共用配電盤ということですね。

そうですね。
共用にする場合は、このあとの表示のルールが特に大事になります。

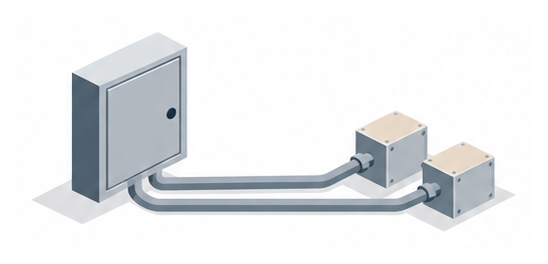

どの配電盤や分電盤に表示義務が生まれるのか

表示のルールは、すべての配電盤や分電盤に及ぶわけではありません。
対象になるのは、消防用設備等の非常電源として使われる配電盤や分電盤だけです。

消防法施行規則第12条第１項第４号イ　非常電源専用受電設備は、次の（イ）から（ト）までに定めるところによること。（イ）点検に便利で、かつ、火災等の災害による被害を受けるおそれが少ない箇所に設けること。（ロ）他の電気回路の開閉器又は遮断器によつて遮断されないこと。（ホ）低圧で受電する非常電源専用受電設備の配電盤又は分電盤は、消防庁長官が定める基準に適合する第一種配電盤又は第一種分電盤を用いること。（略）

表示義務の対象は、低圧受電の非常電源専用受電設備で使う第一種配電盤等と第二種配電盤等に限られます。
高圧や特別高圧で受電するキュービクル式の非常電源専用受電設備は、専用の室に設ける等の別の基準で扱われるため対象外です。
また非常電源専用受電設備の配電盤は、他の電気回路の遮断器で止まらないことなど、表示より前に満たすべき条件もあります。
一般の照明やコンセント用の配電盤には、この表示のルールは及びません。
建物のどの配電盤が対象なのかは、単線結線図や非常電源の系統図で確認します。

うちの受電設備はキュービクル式で高圧なんですが、この表示は関係ありますか。

高圧受電のキュービクル式は対象外です。
低圧受電の配電盤・分電盤だけのルールなんです。

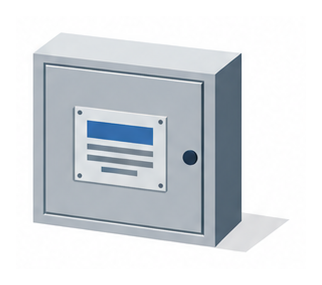

キャビネットにはどんな表示が必要なのか

対象になる配電盤や分電盤には、決まった事項を表示しなければなりません。
キャビネットの見やすい場所に、消えないように取り付けます。

配電盤及び分電盤の基準　第六　表示　第一種配電盤等及び第二種配電盤等の表示は、次に定めるところによるものとする。一　キヤビネットには、次に掲げる事項がその見やすい箇所に容易に消えないように表示されていること。（一）第一種配電盤若しくは第二種配電盤又は第一種分電盤若しくは第二種分電盤の別（二）専用配電盤若しくは共用配電盤又は専用分電盤若しくは共用分電盤の別（三）埋込式又は露出式の別（第一種配電盤等に限る。）（四）製造者名又は商標（五）製造年（六）型式（七）製造番号

キャビネットの表示は、種別・専用共用の別・製造情報など７つの事項が決められています。
第一種か第二種か、専用か共用かの別は、どちらも表示が欠かせません。
埋込式か露出式かの表示は第一種配電盤等だけに求められ、第二種配電盤等では不要です。
製造者名や製造年、型式、製造番号は、あとから該当する製品を照合するための情報になります。
表示が欠けていると、点検のときにどちらの区分の配電盤かを確認できません。

埋込式か露出式かの表示が、うちの第二種配電盤には見当たらないんですが、故障でしょうか。

故障ではありません。
埋込式・露出式の表示は第一種配電盤等だけのルールなんです。

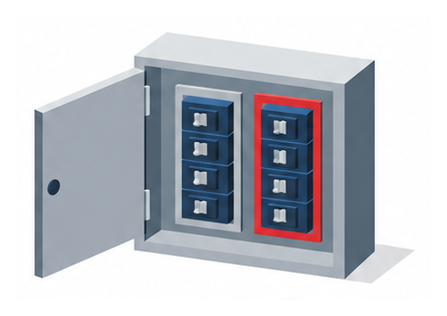

共用配電盤ではなぜ判別措置を忘れてはいけないのか

共用配電盤や共用分電盤には、表示のほかにもう一つ決まりがあります。
非常電源の部分がひと目で分かるようにしておく決まりです。

配電盤及び分電盤の基準　第六　二　共用配電盤又は共用分電盤にあつては、非常電源に係る部分と他の電源回路に係る部分とが容易に判別することができる措置が講じられていること。

共用配電盤や共用分電盤は、非常電源の部分と他の回路の部分を容易に判別できる措置が必須です。
表示の７つの事項を満たしていても、判別の措置が無ければ基準を満たしません。
措置の具体的な方法までは定められていませんが、色分けや仕切りなどで一目で分かる状態にする必要があります。
判別ができないと、点検や火災のときに非常電源の回路をすぐに見分けられません。
共用配電盤を増設や改修するときは、この判別の措置が保たれているかもあわせて確認します。

うちの共用配電盤、非常電源の回路がどれなのか、見た目では分かりません。

それでは判別の措置が足りません。
色分けなどで区別できるようにしましょう。

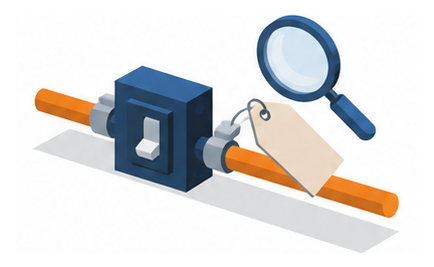

配線用機器の表示は何を確認すればよいのか

表示や判別の措置は、キャビネットだけの話ではありません。
中の配線用機器そのものにも、表示のルールがあります。

配電盤及び分電盤の基準　第六　三　非常電源回路の配線用機器には、次に掲げる事項がその見やすい箇所に容易に消えないように表示されていること。（一）耐熱型である旨の表示（二）耐熱定格電流（三）耐熱定格遮断電流（過電流保護器として遮断器を有するものに限る。）

非常電源回路の配線用機器には、耐熱型である旨など３つの事項を表示しなければなりません。
耐熱型である旨の表示と耐熱定格電流は、すべての配線用機器に必要です。
耐熱定格遮断電流は、遮断器を持つ過電流保護器に限って表示します。
点検では、キャビネットの表示と配線用機器の表示をあわせて確認するとよいでしょう。
増設や交換のときは、耐熱型の表示がある機器を選ぶことも忘れないようにします。

配線用機器そのものにも表示があるとは知りませんでした。

はい、キャビネットと中の機器の両方を見る必要があるんです。
点検のときに確認してみてください。
