消防用設備等の非常電源には、屋内消火栓設備の非常電源専用受電設備として配電盤や分電盤が使われます。
この配電盤の中には非常電源専用の開閉器や過電流保護器などの配線用機器が収められ、火災時にも一定時間電源を守れるよう耐熱試験に合格したものを使う決まりです。
令和５年の告示改正で、この配線用機器の耐熱試験の基準に新しい緩和の考え方が加わりました。

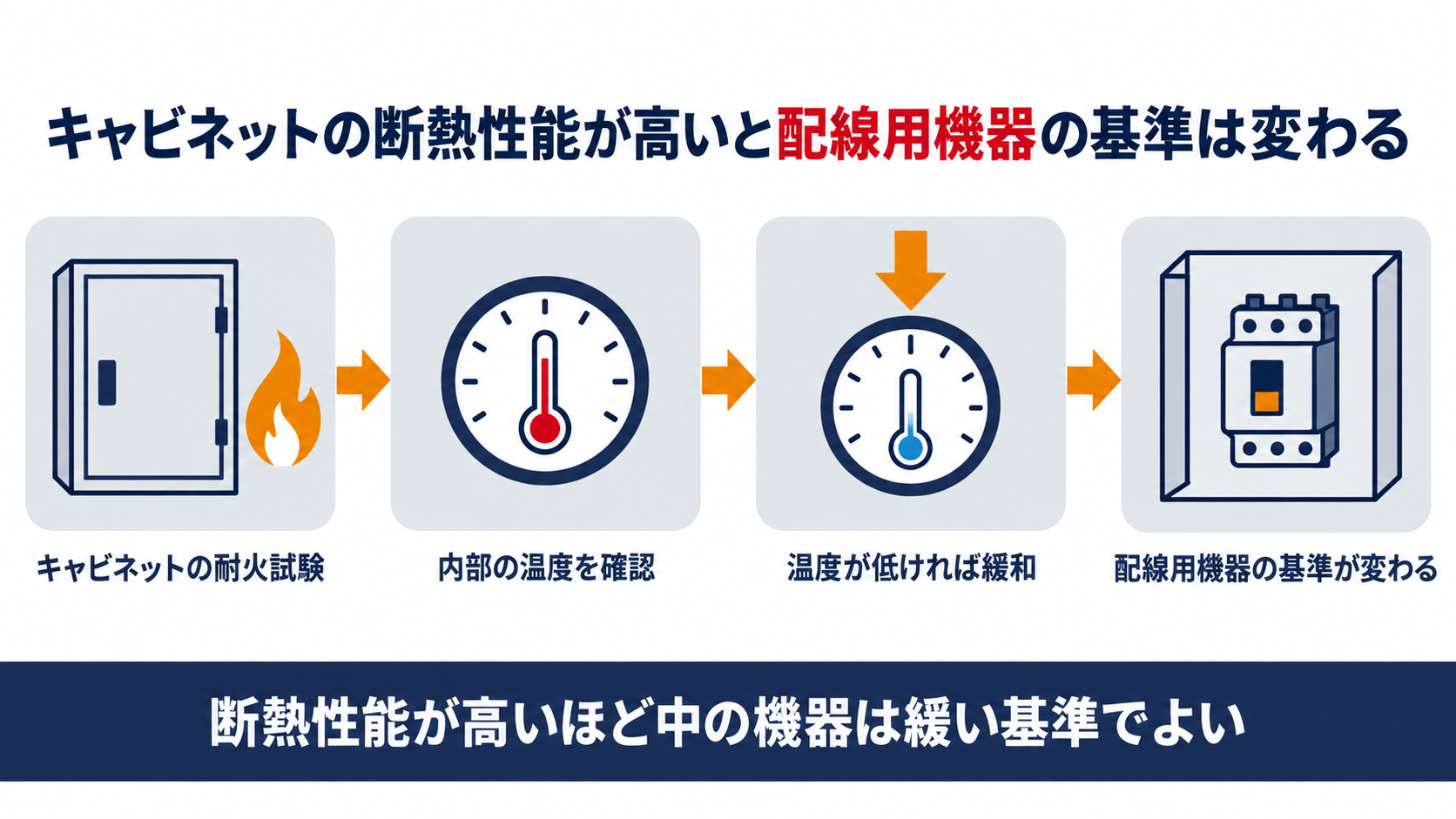

キャビネットの断熱性能が優れていれば、中の配線用機器は緩い基準で足りることになったのです。
配電盤のキャビネットが変わると、中の部品の基準も変わるんですか。
はい、断熱性能次第で緩和されるんです。
順番に確認していきましょう。
うちの配電盤がその緩和を受けられるか気になります。
キャビネットの耐火試験の結果次第で決まりますよ。
まずは見直しの経緯から見ていきますね。
- 屋内消火栓設備の低圧式非常電源専用受電設備の第１種配電盤等について、令和５年の告示改正でキャビネットの断熱性能に応じた緩和規定が加わりました。
- 緩和の条件は、キャビネットの耐火試験で別図第三に示すB点の温度が105度以下になることです。
- 条件を満たすと、中の配線用機器等の耐熱試験の温度が105度プラスマイナス10.5度に緩和されます。
- 加熱曲線も標準加熱曲線Bの８分の１に緩和され、通常より軽い試験で足ります。
- 基本の合格ライン（B点280度以下）を満たしただけでは緩和されず、105度以下という高い断熱性能が別途必要です。
▼
配線用機器の耐熱基準はなぜ見直されることになったのか
令和５年の改正で、この基準の考え方に見直しが入りました。
これまでの基準では、キャビネットの断熱性能にかかわらず、中に収める配線用機器等には一律に高い耐熱試験の基準が課されていました。
しかし断熱性能に優れたキャビネットであれば、火災時でも内部の温度はそこまで上がりません。
令和５年５月31日の消防予第306号による改正で、この一律の基準が見直され、キャビネットの性能に応じた段階的な基準に改められました。
根拠となる配電盤及び分電盤の基準（昭和56年消防庁告示第10号）も、同時に令和５年消防庁告示第９号で改正されています。
一律の基準だと、逆に不合理なこともあったんですね。
はい、断熱性能の差を反映していなかったんです。
どの配電盤の配線用機器が対象になるのか
まずどの設備が対象になるのかを確認します。
高圧・特別高圧で受電するキュービクル式非常電源専用受電設備や、屋内消火栓設備以外の消防用設備等に使う配電盤は、この改正の対象になりません。
また第２種配電盤等は、もともと不燃区画された変電設備室等の限られた場所にしか置けないため、今回の緩和規定の対象にもなっていません。
第１種配電盤等だからこそ、キャビネットの性能次第で基準を選べる余地が生まれた、という関係です。
自分の建物の配電盤がどの区分に当たるかは、キャビネットの表示や設備図面で確認できます。
うちの屋内消火栓の配電盤も対象になりそうです。
第１種配電盤等であれば対象になりますよ。
キャビネットの断熱性能がよいと機器の基準はどう変わるのか
実際にどれくらい変わるのかを見ていきます。
通常、配線用機器等は280度プラスマイナス28度の温度で、標準加熱曲線Bの３分の１という加熱曲線に耐える必要があります。
しかしキャビネット自体の耐火試験でB点の温度が105度以下だったときは、中の配線用機器等は105度プラスマイナス10.5度、加熱曲線も８分の１へと緩和されます。
この105度以下という数字は、実は第２種配電盤等のキャビネットに求められる合格ラインと同じ水準です。
つまり第１種のキャビネットであっても、第２種並みに断熱性能が高ければ、中の機器は第２種相当の緩い基準でよい、という設計になっています。
同じ第１種なのに、中の機器の基準が変わることがあるんですね。
はい、キャビネットの断熱性能次第で変わるんです。
実務で見落としやすいのはどこか
見落としやすい条件を確認します。
第１種配電盤等のキャビネットとして合格するための基準は、B点の温度が280度以下であることです。
しかし配線用機器等の基準を緩和してもらうには、それよりずっと厳しい105度以下という結果が別途必要になります。
「第１種配電盤等として合格しているから緩和も受けられる」と思い込むと、実際には緩和の対象外だったという食い違いが起こります。
改正告示は公布の日である令和５年５月31日から施行されており、経過措置は設けられていません。
うちのキャビネットは合格ラインぎりぎりみたいです。
それだと緩和の対象外になるので確認が必要です。
明日からなにを確認すればよいのか
確認する手順を押さえておきます。
キャビネットには第１種・第２種の別や製造者名、型式などの表示があるので、まず現地で確認してください。
そのうえで耐火試験の成績書を製造者や施工業者に確認し、B点の温度が105度以下という結果が出ているかを確かめます。
既存の配電盤を更新するときは、緩和後の基準に対応した配線用機器等が使われているかもあわせて点検業者に確認してもらいましょう。
新設・更新のどちらでも、キャビネットと中の機器の組み合わせで基準に適合しているかを見る視点を忘れないでください。
表示と成績書の両方を見ればいいんですね。
はい、点検業者にもあわせて確認してもらうと確実です。
よくある質問
まとめ
配線用機器の緩和の条件がよく分かりました。
キャビネットの成績書を確認します！
