非常電源専用受電設備の点検票にはどう書くのか｜接地抵抗は電気主任技術者の測定値を準用できるかを解説

非常電源専用受電設備の点検票は、接地抵抗の欄をどう書けばよいか迷う場面があります。
電気主任技術者がすでに測定しているのに、消防点検でも同じ測定をやり直すべきか悩むこともあります。
キュービクル式の「接地（低圧）」欄も、ほかの欄と同じように数値を書くものと思われがちです。

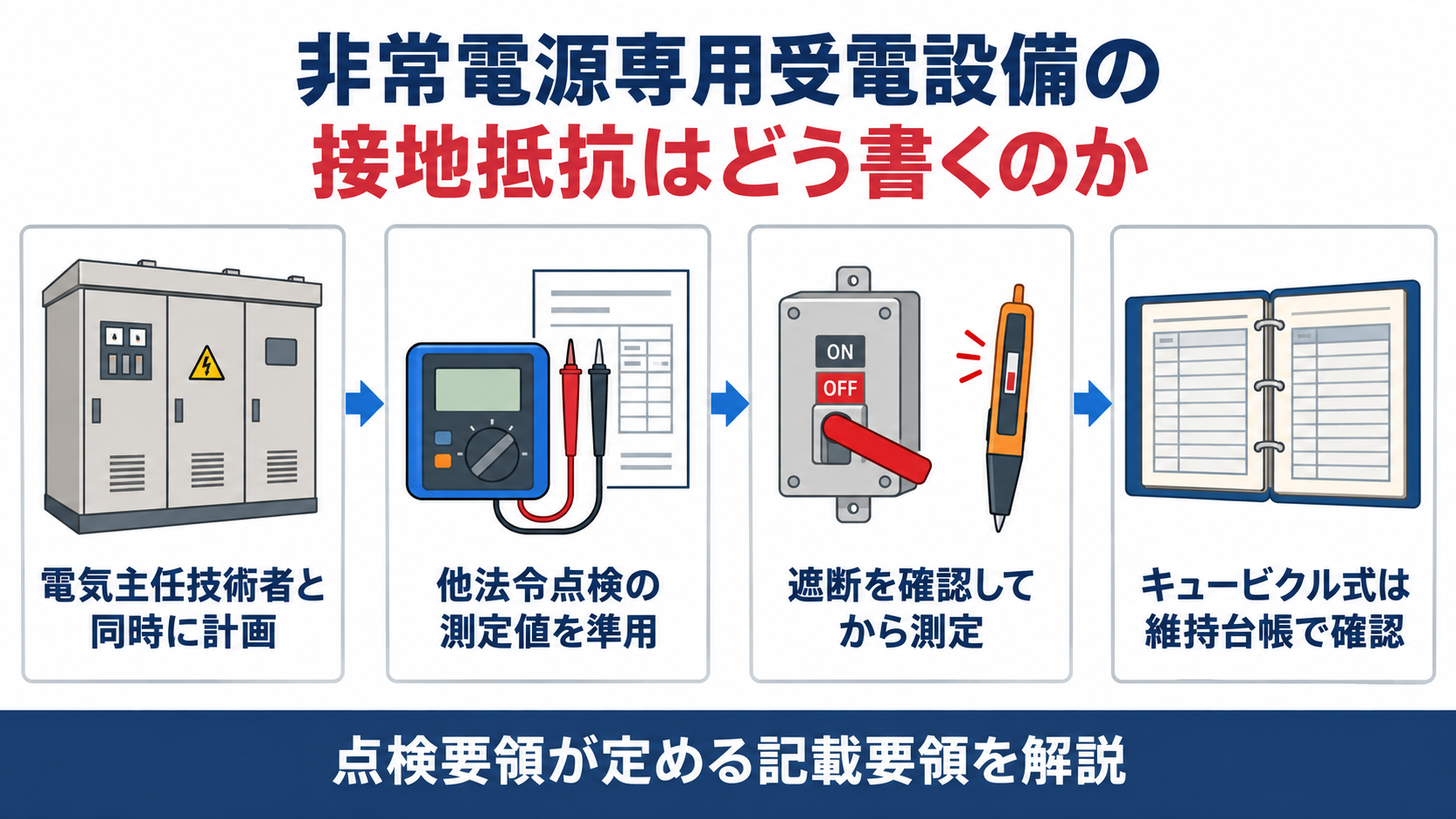

この記事では、点検要領が定める非常電源専用受電設備の接地抵抗の書き方を、点検票の実務に沿って解説します。

▼

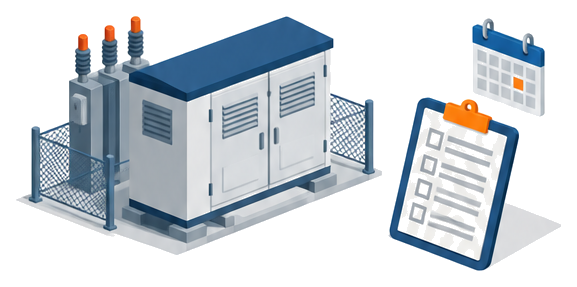

非常電源専用受電設備の点検は、なぜ電気主任技術者の点検とあわせて計画するのか

非常電源専用受電設備は、消防法だけでなく電気事業法の対象にもなります。
点検の計画も、この二重の立場を踏まえて組み立てます。

• 非常電源専用受電設備は電気事業法上の自家用電気工作物にあたり、選任された電気主任技術者による保安規程に基づく点検を受けます
• 消防点検は、この電気主任技術者の点検に防火管理者が立ち会ったうえで、同時に計画することが望ましいとされています

非常電源専用受電設備の点検は、電気の点検と消防の点検という２つの制度にまたがっています。
電気事業法では、自家用電気工作物の設置者に保安規程の作成と電気主任技術者の選任が義務づけられており、この主任技術者が定期的に設備を点検します。
消防用設備等の点検要領は、この電気主任技術者の点検に防火管理者が立ち会うことが望ましいとしたうえで、電気事業法に基づく保安規程の点検とあわせて計画するのが適当だとしています。
点検の日程をあらかじめすり合わせておけば、同じ設備を別の日に二度止める手間も防げます。

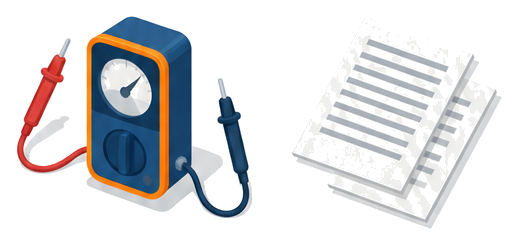

接地抵抗と絶縁抵抗はなぜ実測しなくても点検票に書けることがあるのか

総合点検の接地抵抗と絶縁抵抗には、ほかの欄には無い書き方が認められています。
測定のやり直しを防ぐための実務上の仕組みです。

• 総合点検の接地抵抗は、接地抵抗測定器で測定して点検票に記入するのが原則です
• ただし、他の法令による点検が実施されている場合は、その測定値を点検票にそのまま準用できます

接地抵抗と絶縁抵抗の欄は、他の法令による点検の結果をそのまま使ってよいという特例があります。
点検要領は、接地抵抗の判定方法に「他の法令により点検が実施されている場合は、その測定値をもって当てることができる」と定めており、絶縁抵抗にも同じ特例があります。
これは主に、電気主任技術者が電気事業法に基づく保安規程の点検で測定した値を指します。
点検票に記入するときは、測定日と測定者を備考欄に書き添えておくと、後から見返したときに経緯が分かりやすくなります。

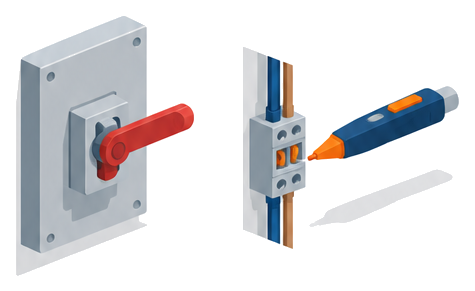

接地抵抗を測定するときはどんな安全確認の手順を踏むのか

接地抵抗を自分で測定する場合は、測定の前に欠かせない手順があります。
感電を防ぐための確認です。

• 測定の前に電源を確実に遮断します
• さらに検査電器等で完全に電源が遮断され安全であることを確認してから、接地抵抗値を測定します

接地抵抗の測定は、電源を切っただけでは終わりません。
点検要領は、接地抵抗値を測定する前に「電源を確実に遮断し、更に検査電器等で完全に電源が遮断され安全であることを確認してから」測定するよう留意事項で定めています。
検電器などの検査電器を使い、本当に通電していないかを確かめてから接地抵抗計を当てる、という二段階の確認になります。
高圧・特別高圧の受電設備ではとくに、この確認を省くと重大な事故につながります。

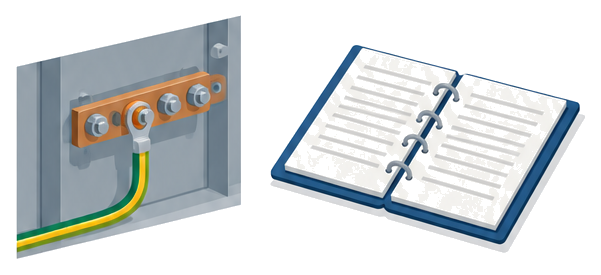

キュービクル式の「接地（低圧）」はなぜ維持台帳の確認だけで足りるのか

キュービクル式の機器点検にも「接地」の欄がありますが、総合点検の接地抵抗とは書き方が違います。
同じ「接地」でも、確認の仕方が別物です。

• キュービクル式の機器点検における接地（低圧）の欄は、接地工事の種別を維持台帳等により確認して記入します
• 抵抗値そのものを測定するのは総合点検の接地抵抗の欄であり、機器点検の欄とは役割が分かれています

機器点検の「接地（低圧）」は、数値を測る欄ではありません。
点検票の記載要領は、キュービクル式非常電源専用受電設備の機器点検における接地（低圧）の欄について、接地工事の種別を維持台帳等により確認して記入する、と定めています。
高圧受電盤・配分電盤そのほかの機器点検の欄の多くも「特記事項があれば記入する」という書き方で、異常が無ければ空欄のままでよい欄です。
その他の非常電源専用受電設備の機器点検も、この欄はキュービクル式に準じます。

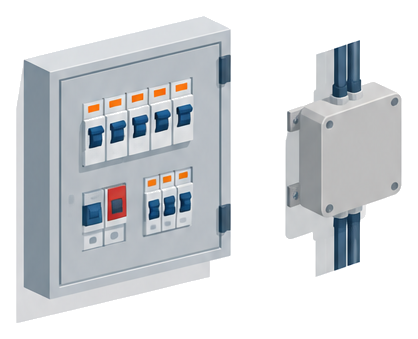

低圧受電の配・分電盤はキュービクル式と何が違うのか

低圧で受電する配・分電盤には、キュービクル式には無い点検項目が加わります。
断熱と耐熱に関わる部分です。

• 配電盤・分電盤の断熱構造部および電線引込・引出部の断熱措置の損傷・劣化・脱落は、備考欄に記入します
• 二種配電盤または分電盤を不燃専用室内に設けている場合はキュービクル式に準じて点検し、一種配電盤・分電盤の耐熱ボックスも点検して不良があれば記入します

低圧受電の配・分電盤は、断熱と耐熱の点検項目がキュービクル式より増えます。
配電盤・分電盤の断熱構造部、および電線の引込部・引出部にある断熱措置の損傷・劣化・脱落に関する事項は、備考欄に記入します。
二種配電盤または分電盤を不燃専用室内に設けている場合は、キュービクル式に準じて点検し、不良があった場合は記入します。
一種配電盤または分電盤の耐熱ボックスについても点検し、不良がある場合は記入します。外形欄には配電盤・分電盤の別と一種・二種の別、設置台数もあわせて記入します。
