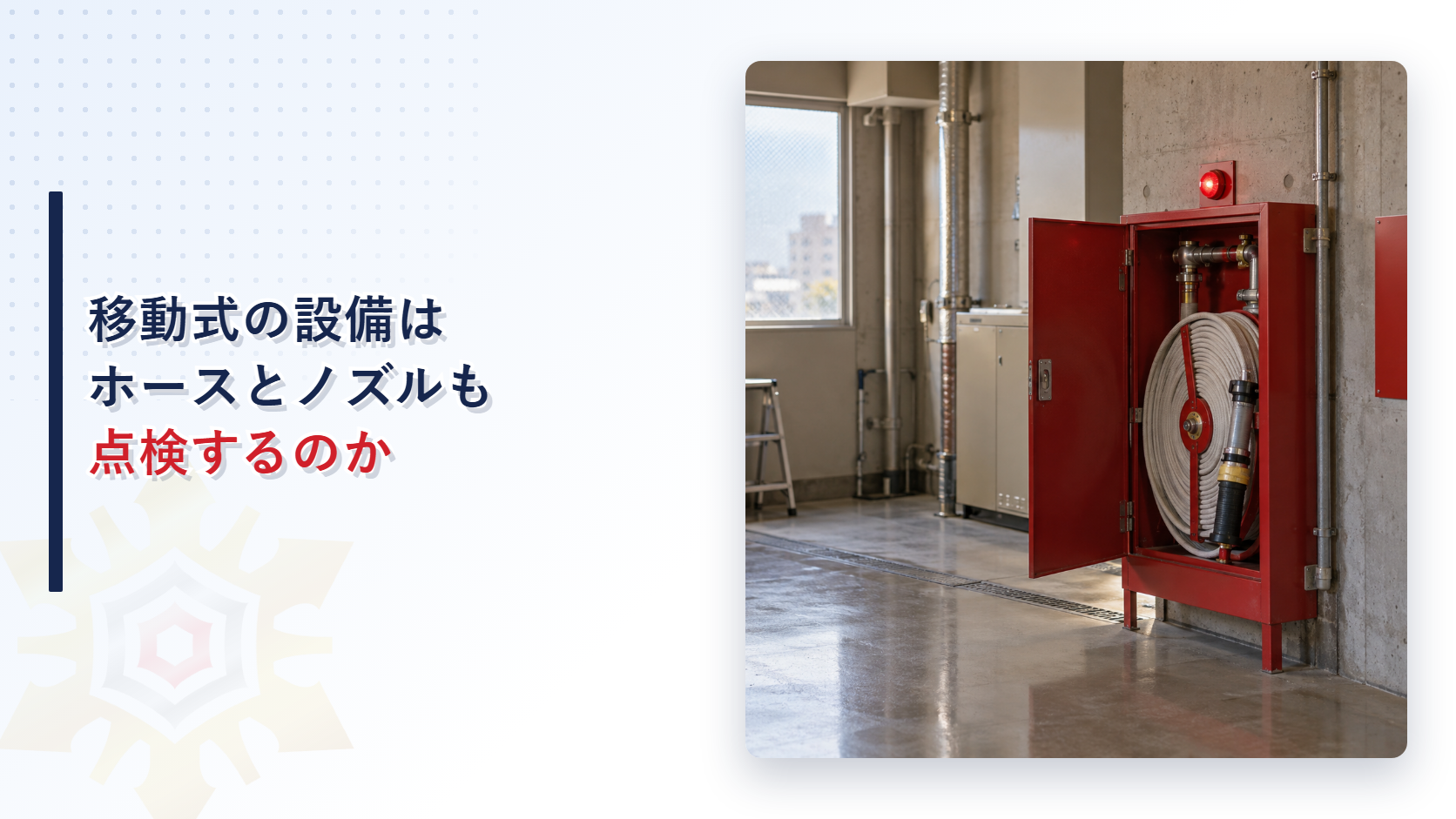

移動式の不活性ガス消火設備はなぜホースとノズルまで点検するのか｜凍傷防止の握り部分と常時閉の開閉弁を解説

不活性ガス消火設備には、全域放出・局所放出のほかに移動式という方式があります。
移動式は人が自らノズルを持って放射するため、点検の項目も固定式とは違う視点が加わります。
ホースの長さやノズルの握り部分、ノズル開閉弁の状態まで、点検要領は細かく定めています。
この記事では、移動式ならではの機器点検の５項目を、点検要領の判定文をもとに整理します。

うちの不活性ガス消火設備には、ノズルを持って操作する移動式の部分があります。
点検では何を見られるのでしょうか。

移動式には固定式には無いホースやノズルの項目が加わります。
順番に確認していきましょう。

ノズルの握り部分や開閉弁まで見られるとは思っていませんでした。
そんなに細かいのですか。

はい、凍傷防止の材質や開閉弁の状態まで判定方法が定められています。
５つに分けて整理します。

この記事の結論

移動式不活性ガス消火設備の機器点検では、ホース・ホースリール・ノズル・ノズル開閉弁・表示灯及び標識の５項目が固定式にはない視点として加わる。
ホースは、ホースリールの根元からノズル先端までの長さが設置時の状態のままであることを確かめる。
ノズルの握り部分は、凍傷等の危害防止のために木製や合成樹脂製であるか、又は把手等が設けられていることとされている。
ノズル開閉弁は、点検終了後を含めて常時「閉」の状態であることが判定方法に明記されている。
表示灯（赤色）の点灯と、移動式である旨の標識の損傷・脱落・汚損の有無もあわせて確認する。

▼

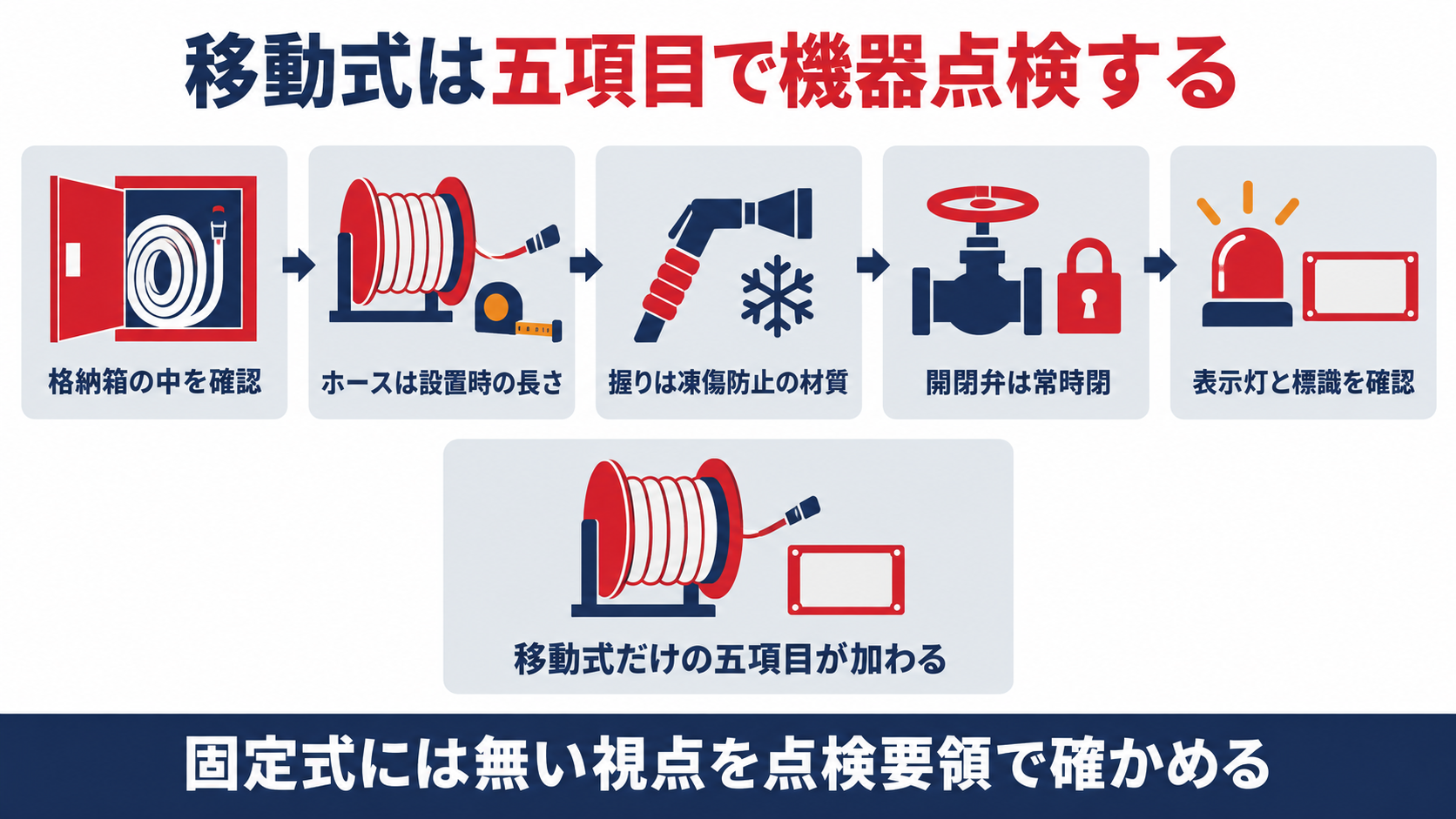

移動式不活性ガス消火設備の機器点検が格納箱の確認からホースの長さ、ノズルの握り、開閉弁、表示灯と標識の確認へ枝分かれしていく図解

移動式不活性ガス消火設備の機器点検では何を確かめるのか

開いた格納箱の中にホースとノズルが収まり、外側に表示灯と標識が付いているイラスト

点検要領は、不活性ガス消火設備の機器点検を項目ごとに分けて定めています。
移動式については、固定式と共通する項目に加えて、独自の項目が並びます。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　機器点検　ホース、ホースリール、ノズル及びノズル開閉弁　格納箱
（点検方法）目視により確認する。
（判定方法）ア　変形、損傷、著しい腐食等がないこと。イ　扉の開閉が容易にできること。ウ　貯蔵容器は、取付枠等に確実に固定されていること。

移動式は、固定式と同じ格納箱の点検に加えて、独自の項目を見ます。
格納箱は、扉の開閉が容易にできるか、貯蔵容器が取付枠等に確実に固定されているかを確かめます。
ここから先の項目は、ホース・ホースリール・ノズル・ノズル開閉弁という一つのグループと、表示灯及び標識（移動式に限る。）という、固定式には出てこない並びです。
次の章から、順番に見ていきます。

格納箱は固定式にもありますよね。
移動式ならではの項目はどこから始まるんでしょうか。

次のホースから、移動式ならではの項目です。
順番に見ていきましょう。

ホースとホースリールは何を確かめるのか

ホースは、ノズルで放射するための経路であり、長さが変わっていないかが点検の要点です。
ホースリール側も、引き出しと格納がスムーズに行えるかを合わせて見ます。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　機器点検　ホース、ホースリール、ノズル及びノズル開閉弁　ホース
（点検方法）ホースリールから引き出して目視及び巻尺等により確認する。
（判定方法）ア　変形、損傷、老化、接続部の緩み等がないこと。イ　ホースリールの根元からホーン（ノズル）先端までの長さは、設置時の状態となっていること。

ホースは、設置したときの長さのままかどうかを巻尺で確かめます。
点検要領は、ホースリールの根元からホーン（ノズル）先端までの長さが、設置時の状態となっていることを判定方法に挙げています。
途中で切断されたり継ぎ足されたりしていれば、放射量や到達距離が設計どおりに出ない可能性があります。
ホースリール本体は、引出しと格納（巻戻し）が円滑に行えるかどうかも、同じ機器点検の中で確認します。

ホースの長さなんて、わざわざ測るものなんですか。
見た目で分かりそうですが。

巻尺で測って設置時の長さのままか確かめます。
短くなっていても見た目だけでは気づきにくいことがあります。

ノズルの握り部分はなぜ凍傷防止の材質でなければならないのか

不活性ガスは放射すると周囲の温度が大きく下がり、金属部分に直接触れると危険です。
ノズルの握り部分には、この温度変化に備えた材質が求められています。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　機器点検　ホース、ホースリール、ノズル及びノズル開閉弁　ノズル
（点検方法）目視及び手で触れる等して確認する。
（判定方法）ア　著しい腐食、つまり等がないこと。イ　握り部分は凍傷等の危害防止のために木製、合成樹脂製であるか又は把手等が設けてあり、破損、脱落等がないこと。

ノズルの握り部分は、凍傷を防ぐための材質が決められています。
判定方法は、握り部分が木製又は合成樹脂製であること、あるいは把手等が設けられていることを求めています。
不活性ガスが放射される際の急激な温度低下から、操作する人の手を守るための構造です。
点検では、この材質が保たれているかに加えて、破損や脱落がないかも目視と手で触れて確認します。

ノズルを握るところが金属だと、冷たくて危ないということですか。

はい、だから握り部分は木製や合成樹脂製と決められています。
破損や脱落もあわせて確認します。

ノズル開閉弁はなぜ常時「閉」でなければならないのか

ノズル開閉弁は、放射するときだけ開ければよいと思われがちです。
点検要領は、それ以外の状態について留意事項を明記しています。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　機器点検　ホース、ホースリール、ノズル及びノズル開閉弁　ノズル開閉弁
（点検方法）目視及び手で操作することにより確認する。
（判定方法）ア　変形、損傷、著しい腐食等がないこと。イ　開閉操作は容易に行えること。※　開閉弁は常時「閉」の状態であること。

ノズル開閉弁は、使うとき以外は常に閉じていなければなりません。
判定方法の留意事項は、開閉弁は常時「閉」の状態であることと明記しています。
開いたままにしておくと、配管内のガスが漏れたり、意図しないときに放射されてしまう事故につながりかねません。
点検では、開閉操作が容易にできることを確認したうえで、最後に必ず「閉」へ戻します。

開閉弁は、点検のときだけ開けて確認するんですよね。
終わったらどうすればいいんでしょうか。

操作を確認したら、必ず「閉」に戻してください。
常時閉が判定方法の留意事項です。

表示灯と移動式の標識は何を確かめるのか

移動式には、設置位置を示す表示灯と、移動式である旨を伝える標識が付いています。
固定式には無い、この２つが最後の点検項目です。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　機器点検　表示灯及び標識（移動式に限る。）
（点検方法）目視により確認する。
（判定方法）ア　設置位置が適正であること。イ　表示灯（赤色）は、変形、損傷、脱落、球切れ等がなく、点灯していること。ウ　移動式の不活性ガス消火設備である旨の標識に損傷、脱落、汚損等がなく、適正に取り付けられていること。

消防用設備等の点検要領（消防庁通知）　第６　不活性ガス消火設備　第６－10図
（ａ）寸法　Ａ：300mm以上　Ｂ：100mm以上　（ｂ）生地は赤色であること。（ｃ）文字は白色であること。

表示灯は赤色で点灯していること、標識は損傷なく正しく付いていることを確かめます。
判定方法は、表示灯（赤色）の変形・損傷・脱落・球切れがなく点灯していること、移動式の不活性ガス消火設備である旨の標識に損傷・脱落・汚損がなく適正に取り付けられていることを求めています。
標識そのものの寸法は横300mm以上・縦100mm以上で、生地は赤色、文字は白色と図で示されています。
格納箱を開けた瞬間に、設備の種別と使い方がひと目で分かるようにするための決まりです。

表示灯や標識も、点検で毎回見るものなんですね。

はい、赤色表示灯の点灯と標識の損傷の有無まで確認します。
寸法も図で決まっています。
